Hidrolik sistemlerle çalışırken doğru yön kontrol valfini seçmek işinizi iyi ya da kötü yapabilir. Bosch Rexroth'un Yön Kontrol Valfi WMM 10, endüstriyel ortamlarda popüler bir seçim haline geldi ve bunun iyi bir nedeni var. Manuel olarak çalıştırılan bu valf, yüksek basınç ve yüksek akış hızlarının üstesinden gelirken aynı zamanda ulaşılması zor güvenilirliği korur.
WMM 10'u Öne Çıkaran Nedir?
Yön Kontrol Valfı WMM 10, endüstriyel makinelerdeki hidrolik sıvının manuel kontrolü için tasarlanmıştır. Onu diğerlerinden ayıran şey, dakikada 160 litreye ulaşan akış hızlarıyla P, A ve B bağlantı noktalarında 315 bar'a kadar basıncı kaldırabilmesidir. Bu sayılar önemlidir çünkü vananın büyük hidrolik aktüatörleri tepki süresinden veya hassasiyetten ödün vermeden kontrol etmesine olanak tanır.
Valf basit ama etkili bir tasarım kullanır. Manüel kolu hareket ettirdiğinizde, hidrolik sıvı akışını yönlendiren dahili makarayı kaydırır. Bu doğrudan mekanik bağlantı, operatörlere anında geri bildirim ve kontrol sağlar; bu da özellikle makine kurulumu veya acil durumlarda değerlidir. Anahtarlama süresi, yağın viskozitesine ve tutamağa ne kadar kuvvet uyguladığınıza bağlı olarak genellikle 10 ila 45 milisaniye arasındadır.
Teknik Özellikleri Anlamak
Yön Kontrol Valfı WMM 10, D05 veya CETOP 5 olarak da bilinen NG10 boyutlandırma standardına uygundur. Bu standardizasyon, valfin, montaj plakanızı değiştirmeden diğer NG10 valflerinin yerini alabileceği anlamına gelir. Vananın ağırlığı 3,3 ila 4,4 kilogram arasındadır ve herhangi bir pozisyonda monte edilebilir; bu da size sistem tasarımında esneklik sağlar.
Çoğu zaman gözden kaçırılan bir ayrıntı da dönüş portu basınç sınırıdır. Çalışma portları 315 bar'ı kaldırabilirken, T portu (dönüş hattı) maksimum 160 bar'a ulaşır. Bu fark, hidrolik devrenizi tasarlarken önemlidir. Dönüş hattındaki yüksek basınç artışları makaranın beklenmedik şekilde yapışmasına veya hareket etmesine neden olabilir; bu nedenle birçok mühendis Yön Kontrol Valfı WMM 10 kullanan sistemler için özel düşük basınçlı dönüş hatları tasarlar.
Valfi değiştirmek için gereken çalıştırma kuvveti konfigürasyona bağlıdır. Yay geri dönüşlü modeller 18 ila 20 Newton kuvvete ihtiyaç duyarken, mandallı versiyonlar (model kodunda "F" ile işaretlenmiştir) 30 ila 40 Newton kuvvet gerektirir. Kilit özelliği makarayı yerinde kilitler; bu, kolu tutmadan valf ayarını korumanız gerektiğinde kullanışlıdır.
Model Kodu Nasıl Okunur?
Model kodunu anlamak doğru valfi sipariş etmenize yardımcı olur. 4WMM10E5X/F gibi tipik bir kod belirli bileşenlere ayrılır. "4" dört bağlantı noktasını belirtir, "WMM" manuel olarak çalıştırılan bir manivela valfi olduğunu gösterir, "10" NG10 boyutunu belirtir, "E" makara konfigürasyonunu açıklar (bu durumda tüm bağlantı noktaları nötr konumda bloke edilmiştir), "5X" bileşen serisini tanımlar ve "F" bir tetik mekanizmasına sahip olduğu anlamına gelir.
Makara sembolü sisteminizin nasıl davranacağı konusunda gerçek bir fark yaratır. Bir "E" makarası nötr konumdaki tüm bağlantı noktalarını bloke ederek aktüatörlerinizde kaymayı önler. Bir "W" makarası, tüm portları nötr tanka bağlar, bu da pompayı boşaltır ve ısı oluşumunu azaltır. Bir "J" makarası, düşük hızlı çalışmaya uygun bir seri devre oluşturur. Yanlış biriktirme tipinin seçilmesi performans sorunlarına yol açabilir, bu nedenle sistem ihtiyaçlarınızı anlamak için zaman ayırmaya değer.
Hidrolik Sıvı Uyumluluğu
Yön Kontrol Valfı WMM 10 çeşitli hidrolik sıvılarla çalışır ancak her tipin özel gereksinimleri vardır. HL veya HLP gibi standart mineral yağlar, NBR veya FKM contalarla çalışır ve tüm basınç aralığında normal şekilde çalışır. HETG sıvıları gibi biyolojik olarak parçalanabilen seçenekler de NBR veya FKM contalarını kullanırken HEES sıvıları özellikle FKM contalarına ihtiyaç duyar.
Su içeren ateşe dayanıklı sıvılar (HFC) özel zorluklar doğurur. Yön Kontrol Valfi WMM 10 ile HFC sıvıları kullanırken basınç farkını normal 315 bar yerine 50 bar ile sınırlamanız gerekir. HFC sıvıları kullanıldığında vananın beklenen ömrü de yüzde 50 ila 100 oranında azalır. Ayrıca kavitasyonu önlemek için dönüş portunu çalışma basıncı farkının yaklaşık yüzde 20'sine kadar önceden yüklemeniz gerekir. Bu ekstra gereksinimler toplam sahip olma maliyetinizi artırır; dolayısıyla HFC sıvılarını düşünüyorsanız kararınızda bunu da hesaba katın.
Çalışma sıcaklığı aralıkları conta malzemesine göre değişir. NBR contaları sıvının kendisi için negatif 30 ila pozitif 80 santigrat derece arasında çalışır, ortam sıcaklığı ise negatif 20 ila pozitif 70 santigrat derece arasında kalmalıdır. FKM contaları, sıvı sıcaklığı için negatif 20 ile pozitif 80 santigrat derece arasında değişen biraz farklı aralıklar sunar.
Sisteminizi Temiz Tutmak
Yağ temizliği valf performansında büyük bir fark yaratır. Yön Kontrol Valfi WMM 10, ISO 4406 Sınıf 20/18/15 veya daha iyi sıvı temizliği gerektirir. Bu, teknik olarak aşırılık gibi görünebilir, ancak kirlenme, manuel olarak çalıştırılan valflerde makaranın yapışmasının ana nedenidir. Küçük parçacıklar bile makara ile delik arasına sıkışarak valfin takılmasına veya yavaş hareket etmesine neden olabilir.
Yüksek kaliteli bir filtreleme sistemi kurmak uzun vadede karşılığını verir. Vananın tehlikeli arızaya kadar geçen ortalama süresi (MTTFd) temiz koşullar altında 150 yıla ulaşır, bu da vananın son derece güvenilir olduğunu gösterir. Çoğu arıza, kirlenmiş yağ, yanlış kurulum veya belirtilen basınç aralığının dışında çalıştırma gibi dış faktörlerden kaynaklanır.
Yaygın Sorunlar ve Çözümler
Makara yapışması, Yön Kontrol Valfı WMM 10'da en sık karşılaşılan sorundur. Bu genellikle sürgü çevresinde parçacıklar biriktiğinde veya düşük sıcaklıklarda yüksek viskoziteli yağla çalışırken meydana gelir. Çözüm, uygun yağ temizliğinin korunmasını ve hidrolik sıvı viskozitenizin saniyede 2,8 ila 500 milimetre kare aralığında kalmasını sağlamayı içerir.
Geri dönüş hattındaki basınç artışları 30 ila 40 Newton'luk tutma kuvvetini aştığında, mandallı versiyonlarda beklenmedik makara hareketi meydana gelebilir. Bu durum bir güvenlik riski oluşturur çünkü valf operatörün müdahalesi olmadan konum değiştirebilir. Dönüş hattına bir çek valf eklemek veya ayrı bir düşük basınçlı dönüş devresi tasarlamak bu sorunu çözer.
Contaların normal çalışma nedeniyle aşınması nedeniyle zamanla conta sızıntısı gelişir. Düzenli denetim, küçük sızıntılar büyük sorunlara dönüşmeden önce bunu erkenden yakalar. Contaları değiştirirken conta malzemesini hidrolik sıvı tipinize uygun hale getirdiğinizden emin olun.
Fiyatlandırma ve Alternatifler
Bosch Rexroth'un Yön Kontrol Valfi WMM 10'un OEM parçaları için maliyeti genellikle 1.091 ila 1.114 ABD Doları arasındadır. Bu fiyat, Rexroth markasıyla birlikte gelen mühendislik kalitesini ve sertifikasyonunu yansıtmaktadır. Huade gibi üreticilerin daha düşük maliyetli alternatifleri 38 ABD Doları ile 132 ABD Doları arasında değişmektedir ve NG10 uyumluluğunu iddia etmektedir, ancak bunlar bazı riskleri de beraberinde getirmektedir.

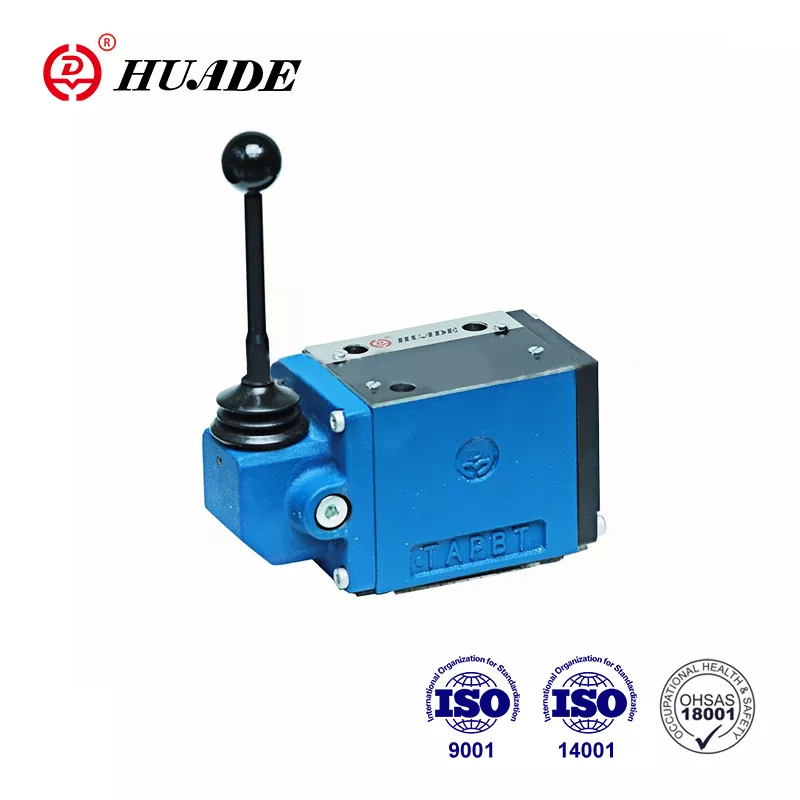

Çinli üreticiler işlevsel olarak benzer valfleri çok daha düşük fiyatlarla üretiyorlar. Huade, 315 bar basınç ve dakikada 160 litre akış temel özelliklerine uyan bir WMM 10 eşdeğeri sunmaktadır. Soru, maliyet tasarruflarının hassasiyet, dokümantasyon kalitesi ve uzun vadeli destek konusundaki potansiyel riskleri haklı gösterip göstermediğidir.
Alternatifleri karşılaştırırken yalnızca model numarasından ziyade gerçek teknik özelliklere çok dikkat edin. Bazı NG6 valfleri benzer adlandırma kurallarını kullanır ancak dakikada yalnızca 80 litre işler; bu da sisteminizde darboğaz oluşturur. Herhangi bir alternatifin, Yön Kontrol Valfi WMM 10'u daha büyük aktüatörler için uygun hale getiren dakikada 160 litre kapasiteyi gerçekten sağladığını doğrulayın.
En İyi Kurulum Uygulamaları
Yön Kontrol Valfı WMM 10'un doğru montajı montaj yüzeyiyle başlar. Valf, DIN 24340 A veya ISO 4401-05-04-0-05 standartlarına uygun bir alt plakaya monte edilir. Montaj cıvatalarını spesifikasyona göre sıkın ve valf ile alt plaka arasında doğru contaları kullanın. Küçük kurulum hataları bile dahili sızıntıya veya performansın düşmesine neden olabilir.
Borunun boyutlandırılması birçok insanın düşündüğünden daha önemlidir. Akış hızları dakikada 160 litreye yaklaştığında, küçük boyutlu borular aşırı basınç düşüşlerine ve ısı oluşumuna neden olur. T portundaki basınç oranının düşük olması nedeniyle dönüş hattının özellikle yeterli boyutlandırılması gerekir.
Yüksek geçici akış hızlarına sahip sistemler için P kanalına bir kısma kartuşunun takılması şok dalgalarını ve kavitasyonu önler. 0,8 milimetrelik deliğe sahip bir B08 kartuş iyi bir başlangıç noktası sağlar, ancak özel uygulamanızın ayarlanması gerekebilir. Bu küçük ilave, ani yük değişimi olan sistemlerde vana ömrünü önemli ölçüde korur.
Bakım Stratejisi
Proaktif bir bakım yaklaşımı, Yön Kontrol Valfi WMM 10'un 150 yıllık potansiyel ömrünü maksimuma çıkarır. Düzenli yağ analizi, kirlenme sorunlarını valfe zarar vermeden önce yakalar. Testler minimum düzeyde parçacık sayısını, viskoziteyi ve nem içeriğini içermelidir.
Filtre değiştirme aralıkları çalışma ortamınıza ve kirlilik oranınıza bağlıdır. Yüksek tozlu ortamlar aylık filtre değişikliklerine ihtiyaç duyabilirken, temiz endüstriyel ortamların temizlenmesi birkaç ay sürebilir. Filtreleri değiştirmeden önce diferansiyel basınç alarmlarının tetiklenmesini beklemeyin; zira bazı hasarlar zaten oluşmuş olabilir.
Conta değişimi, çalışma saatleri ve basınç döngülerine dayalı öngörülebilir bir program izler. Yedek conta kitlerinin hazır bulundurulması, değiştirmenin gerekli olduğu durumlarda arıza süresini azaltır. Gelecekteki ihtiyaçları tahmin etmeye yardımcı olacak modeller oluşturmak için bakım faaliyetlerinizi belgeleyin.
WMM 10 Ne Zaman Seçilmeli?
Yön Kontrol Valfı WMM 10, manuel kontrolün elektrikle çalıştırmaya göre avantaj sağladığı uygulamalarda mükemmeldir. Makine kurulum prosedürleri genellikle manuel valflerin doğrudan hissinden ve anında yanıt vermesinden yararlanır. Acil durum geçersiz kılma sistemleri, elektrik kesintileri sırasında bile çalıştıkları için manuel valfleri de tercih eder.
Büyük inşaat ekipmanları, takım tezgahları ve presler, WMM 10'un tipik uygulamalarını temsil eder. Yüksek basınç kapasitesi ve yüksek akış hızının birleşimi, büyük hidrolik silindirlerin ve motorların taleplerini karşılar. Kilitleme seçeneği, diğer görevlerle ilgilenirken bir ayarı kilitlemeniz gereken uygulamaları konumlandırmak için iyi çalışır.
Ancak vana her durum için ideal değildir. Uzaktan kumandaya ihtiyaç duyan otomatik sistemler bunun yerine elektrikle çalıştırılan vanalar kullanmalıdır. Basit açma-kapamanın ötesinde hassas akış kontrolü gerektiren uygulamalar oransal valflere ihtiyaç duyabilir. Bu sınırlamaları anlamak, özel ihtiyaçlarınız için doğru valfi seçmenize yardımcı olur.
Son Hususlar
Yön Kontrol Valfı WMM 10, doğru şekilde uygulandığında güvenilir performans sağlayan olgun hidrolik teknolojiyi temsil eder. 315 bar basınç değeri ve dakikada 160 litre akış kapasitesi, onu NG10 boyut sınıfındaki daha yetenekli manuel vanalar arasına yerleştirir. 150 yıllık MTTFd rakamı sağlam mühendisliği yansıtmaktadır, ancak bunu başarmak sistem temizliğine ve uygun bakıma dikkat edilmesini gerektirir.
Yeni bir sistem tasarlarken veya mevcut bir valfi değiştirirken, valf özelliklerini gerçek gereksinimlerinizle eşleştirmeye odaklanın. Daha yüksek spesifikasyonların her zaman daha iyi performans anlamına geldiğini varsaymayın. Düzgün boyutlandırılmış ve bakımı yapılmış bir Yön Kontrol Valfı WMM 10, kontrol ettiği makinelerin çoğundan daha uzun süre dayanır.
OEM ile alternatif tedarikçiler arasındaki karar, sonuçta risk toleransınıza ve toplam maliyet hesaplamanıza bağlıdır. Başlangıçtaki fiyat farklılıkları cazip görünebilir ancak teknik desteğin değerini, dokümantasyon kalitesini ve garanti kapsamını hesaba katar. Kesinti süresinin yüksek maliyetler taşıdığı kritik uygulamalar için OEM seçeneği, daha yüksek peşin fiyatına rağmen genellikle mali açıdan mantıklıdır.
Yön Kontrol Valfı WMM 10'un teknik ayrıntılarını anlamak, teknik özellikler, kurulum ve bakım konusunda bilinçli kararlar vermenize yardımcı olur. Bu bilgi doğrudan daha iyi sistem performansına ve daha uzun bileşen ömrüne dönüşür ve sonuçta kârlılığınızı artırır.
