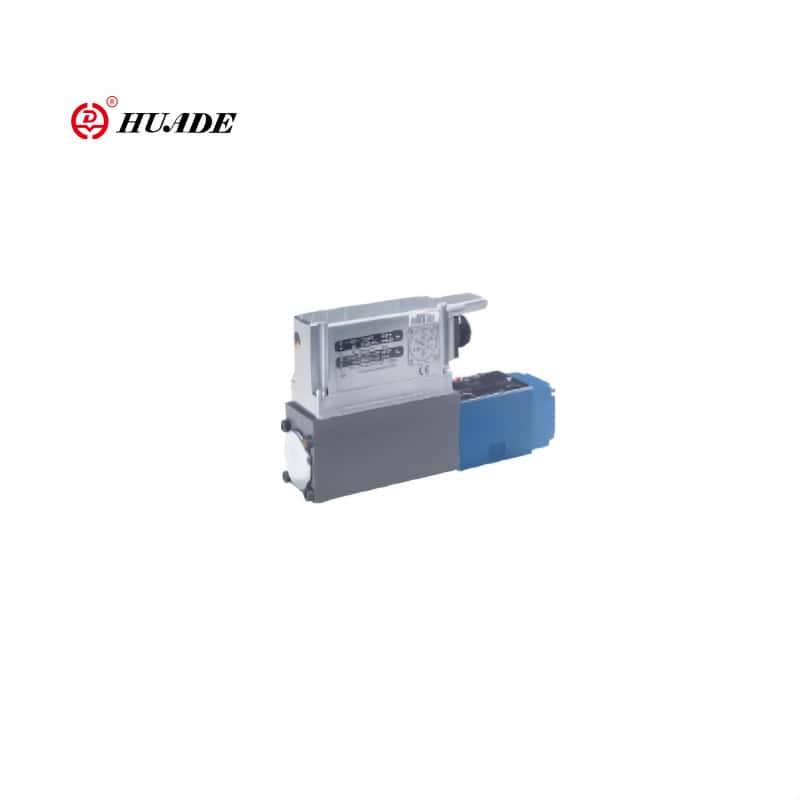

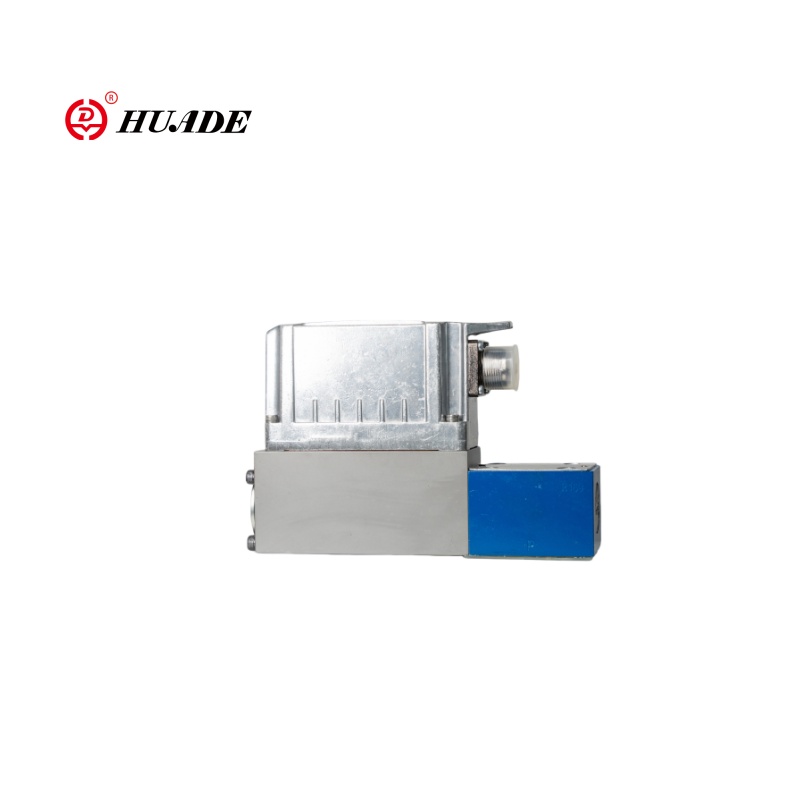

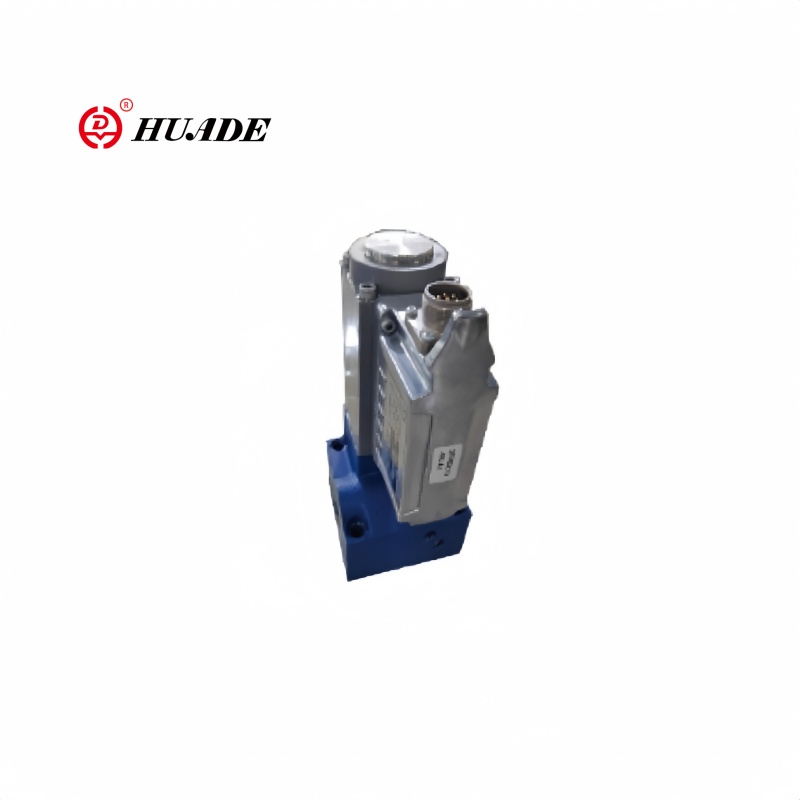

Orantılı akış valfi 3Freez-1x, genellikle hassas akış regülasyonu veya akış oranı dağılımı gerektiren endüstriyel otomasyon sistemlerinde kullanılan yüksek hassasiyetli bir sıvı kontrol bileşenidir. Valf 3Freez-1x, elektronik olarak kontrol edilen orantılı bir regülatördür (0-10V/4-20mA sinyal girişi). Basınç genellikle yüksek basınçlı hidrolik sistemler için uygun olan 315bar'a ulaşabilir. Orantılı akış valfi 3Freez-1x valf PLC ve DCS sistemleri ile entegre edilebilir ve Modbus ve diğer iletişim protokollerini destekler. Orantılı valf 3Freez-1x, elektrik sinyallerinin oranı boyunca akış hızını kontrol eder, aktüatörün aşamalı hız düzenlemesini gerçekleştirir ve sistemin tepki doğruluğunu artırır.
| Genel | ||
| Yapı | Entegre Basınç Kompansatörlü Makara Tipi Valf | |
| Aktarma | Pozisyon kontrolü ve yerleşik elektronik OBE ile orantılı solenoid | |
| Montaj konumu | İsteğe bağlı | |
| Ortam sıcaklık aralığı ℃ | -20 ~+50 | |
| Ağırlık kg | NG6 (3.1) | |
| NG10 (6.9) | ||
| Hidrolik | ||
| Basınç sıvısı | Hidrolik Yağ Din 51524 ... 535, Önceden konsültasyondan sonra diğer sıvılar | |
| Viskozite MM2/S | 20 ... 100 (Önerilen) | |
| 10 ... 800 (maks. | ||
| Basınç Sıvısı Sıcaklık Aralığı ℃ | -20 ~+70 | |
| Statik/dinamik | ||
| % Histerezis | ≤1 | ≤1 |
| İnversiyon aralığı % | ≤0.5 | ≤0.5 |
| Üretim Toleransı % | ≤5 | ≤5 |
Özellikler
▶ Yerleşik elektronik ve endüktif pozisyon dönüştürücü ile doğrudan kontrollü akış kontrol vanaları NG6 ve NG10
▶ Konum kontrolü ile minimal histerezi < %1, bkz. Teknik Veriler
▶ 3 yollu fonksiyon, hidrolik bağlantı noktalarının nasıl atandığı ile belirlenir (artık akış P bağlantı noktasından geçer, 3. yol)
▶ Kontrollü solenoid pozisyonu, konum dönüştürücü ve yerleşik elektronikler aracılığıyla ayarlanabilir
▶ Alt plaka eki için, NG6 ile ISO4401-03-02-0-94, NG10-ISO 4401-05-04-0-94
▶ Katalog sayfasına göre alt plakalar, NG6 için RE 45053, NG10 için RE 45055 (ayrı olarak sipariş)
▶ DIN 43563-am6 eklenti konnektörü, bkz. Katalog Sayfası RE 08008 (ayrı sipariş)
▶ Yerleşik Tetik Elektroniği için Veriler
• CE, EMC direktiflerine uyuyor
61000-6-2: 2002-08
Ve 61000-6-3: 2002-08
• ub = 24vvnom dc
• Elektrik Bağlantısı 6P+PE
• Sinyal çalıştırma
-Standart 0 ...+10V (A1)
• Fabrikada kalibre edilmiş valf eğrisi
Başvuru:
Orantılı akış valfi 3Freez-1x, hidrolik sistemlerde, inşaat makinelerinde, enjeksiyon kalıplama makinelerinde, kalıp döküm makinelerinde, kimyasal/işlem kontrolünde, vb. Yaygın olarak kullanılır. Patlamaya dayanıklı model, petrol ve doğal gaz gibi tehlikeli alanlardaki otomasyon ekipmanlarında da kullanılabilir.
Genel
Konum kontrolü ve yerleşik elektronikler ile tip 3freez orantılı akış kontrol vanaları nominal boyutlarda 6 ve 10'da mevcuttur. Bunlar, endüktif pozisyon dönüştürücüye sahip orantılı bir solenoid vasıtasıyla harekete geçirilir. Histerezis < %1'dir.
Yerleşik elektronikler fabrikada kalibre edilir ve hızlı tepki süreleri sağlar. Valf gövdesinin tasarımı, artık akış Port P'den geçecek şekildedir.

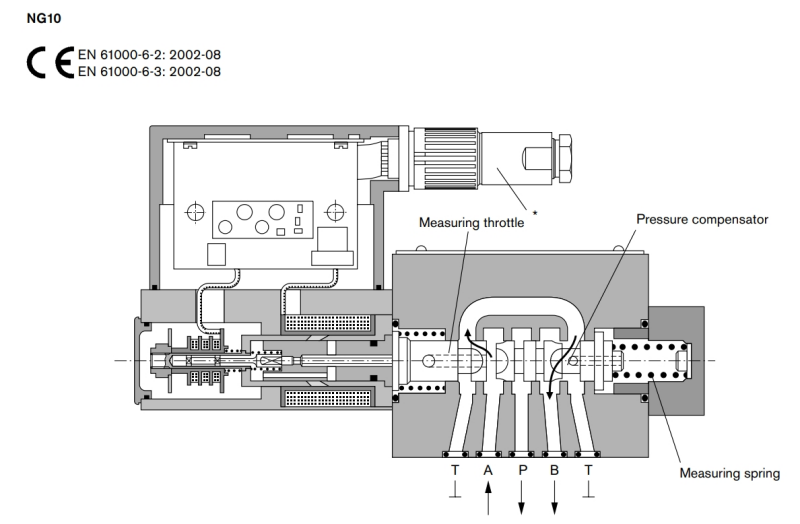

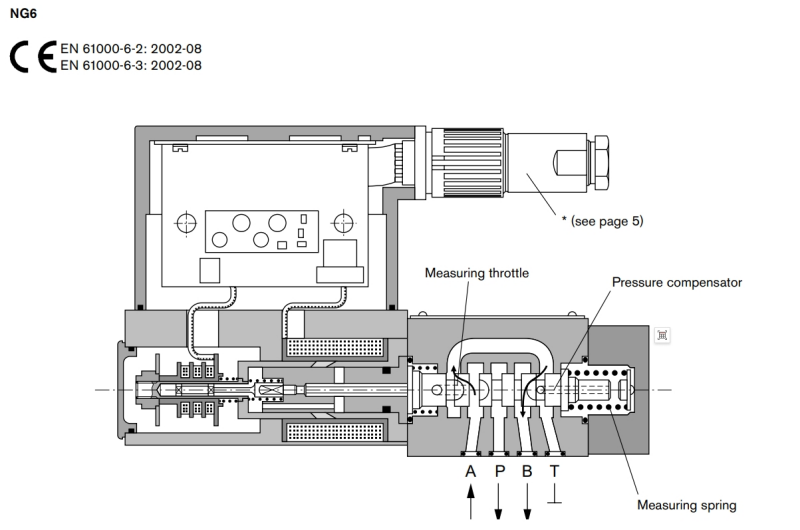

Temel İlke
Yağ akış hızını B'den ayarlamak için, tetik elektroniğinde bir ayar noktası ayarlanır. Bu ayar noktasına dayanarak, elektronikler solenoid bobini konum dönüştürücüden gelen sinyalin bir fonksiyonu olarak kontrol eder. Konum kontrolü çok düşük histerezi sağlar. Valf açıklığı, makaradaki ölçüm kenarları ile belirlenir ve entegre basınç kompansatörü, basınç düşüşünü 8 bar bir ölçüm yayıyla karşılaştırır. Yayı ölçen basınç kompansatörü, basitleştirilmiş formüle göre kısma kenarından önceki basıncı düzenler: "Yük basıncı artı yay ölçme kuvveti". Bu şekilde, ölçüm kenarı üzerindeki basınç düşüşü sabit bir seviyede tutulur.
