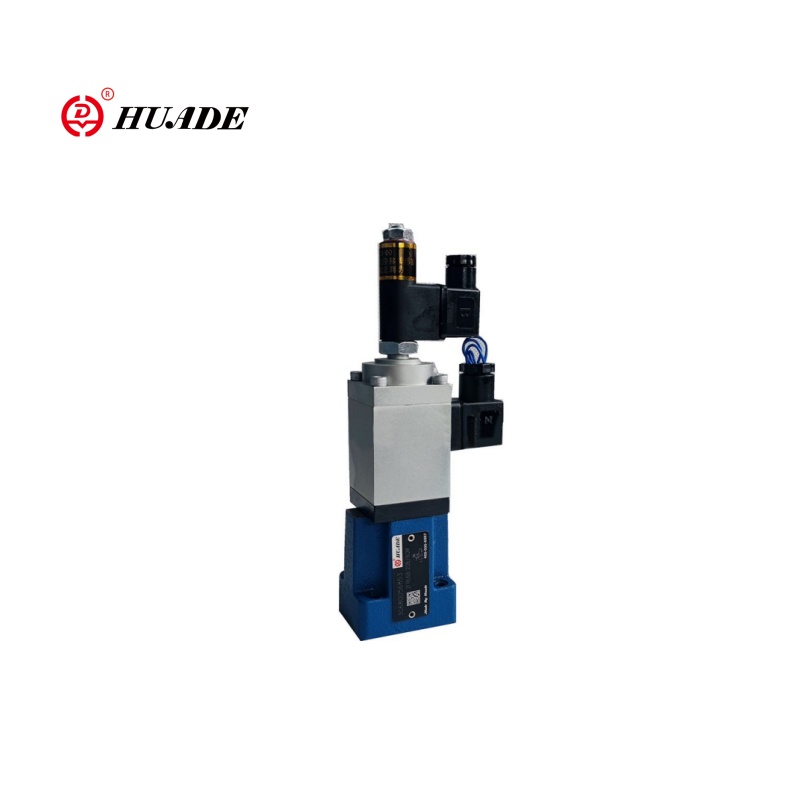

Orantılı Akış Kontrol Vanası 2fre6

Orantılı akış kontrol valfi 2FRE6, hassas hız regülasyonu elde etmek için 0 ~ 10V / 4 ~ 20mA sinyalinden akış hızını adımsızca kontrol eder. 2FRE6 Orantılı valf, akış hızının yük basıncı dalgalanmalarından etkilenmemesini ve kararlı bir akış hızı korumasını sağlayabilen bir basınç telafisi fonksiyonuna sahiptir. Bu 2FRE6 valfi, sınırlı alana sahip hidrolik sistemler ve dinamik akış düzenleme gereksinimleri için uygundur.

Orantılı akış kontrol valfının ürün parametresi 2fre6

Hidrolik
Histerezis	＜ ±%1 Qmax
Tekrarlanabilirlik	＜%1 Qmax
Kontaminasyon derecesi (μm)	≤20
Basınç sıvısı	Mineral yağı (NBR contası için), fosfat ester (FPM contası için)
Viskozite aralığı (mm2/S)	2.8 ila 380
Basınç sıvısı sıcaklık aralığı (℃）	-20 ~+70
Kurulum	isteğe bağlı
Elektrik
Voltaj tipi	DC
Solenoidin bobin direnci (ω)	20 ℃ 5.4'te soğuk değer, maksimum sıcak değer 8.2
Maks. Güç (VA)	50
İndüktivite (MH)	6 ila 8
Osilatör frekansı (KHZ)	2.5

Ürün özelliği ve orantılı akış kontrol valfının uygulaması 2fre6

Özellikler:

▶ Bir akışın basınç telafi edilmiş kontrolü için basınç kompansatörü olan valf

▶ Orantılı bir solenoid yoluyla çalıştırma

▶ Kontrol deliğinin elektrik konumu geri bildirimi ile

▶ Konum dönüştürücü bobini, elektroniklere dokunmak zorunda kalmadan kontrol deliğinin sıfır nokta ayarını kolaylaştırarak eksenel olarak hareket ettirilebilir (elektrik-hidrolik)

▶ Akış kontrolü her iki yönde de bir doğrultucu sandviç plakası kullanarak mümkündür

Başvuru:

İki yönlü orantılı akış kontrol valfi 2FRE6, endüstriyel otomasyon ve takım tezgahlarında, ekskavatörlerde/yükleyiciler ve diğer mühendislik makineleri, metalurji ve ağır ekipman, test ekipmanları ve laboratuvarları vb.

 Orantılı akış kontrol valfının işlevi ve bölümü 2fre6

Tip 2FRE ... Orantılı akış kontrol vanaları 2 yönlü bir fonksiyona sahiptir. Uygulanan bir elektrik komut değerinden, basınç ve sıcaklık telafi edilen akışı düzenleyebilirler.

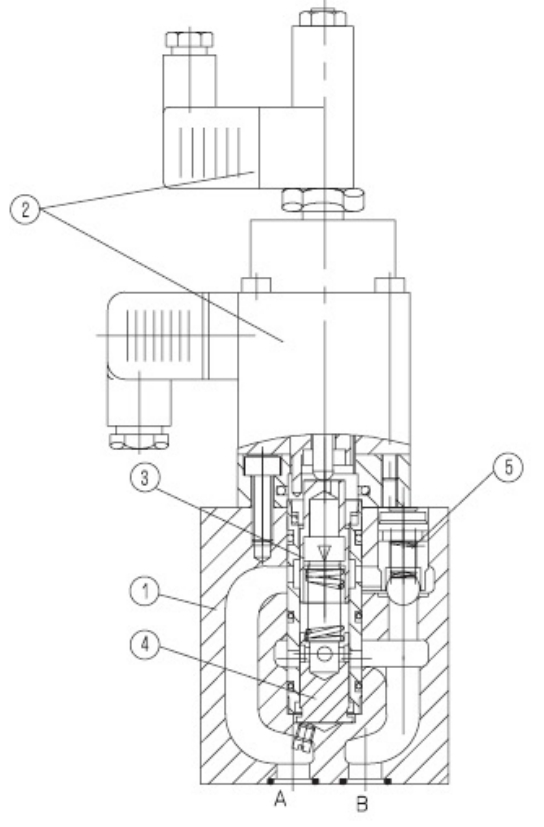

Temel olarak gövde (1), endüktif pozisyon dönüştürücüsü (2) ile orantılı solenoid, delik (3), basınç kompansatör (4) ve isteğe bağlı kontrol valfinden (5) oluşurlar.

Orantılı Akış Kontrol Vanası 2FRE 6 B

Akışın ayarı, komut değeri potansiyometrede belirlenir ( %0 ila 100). Uygulanan komut değeri, amplifikatör ve orantılı solenoid, ölçüm deliği (3) aracılığıyla ayarlanır. Ölçüm deliğinin (3) konumu, endüktif pozisyon dönüştürücü ile elde edilir. Komut değerinden herhangi bir sapma geri bildirim kontrolü tarafından telafi edilir.

Basınç kompansatörü (4), ölçüm deliğindeki (3) basınç düşüşünü sabit bir değerde tutar. Akış, bu nedenle yük telafi edilir.

Ölçüm deliğinin tasarımı nedeniyle küçük sıcaklık kayması elde edilir.

% 0 komut değerinde ölçüm deliği kapatılır.

Pozisyon dönüştürücüsünde güç kaybı veya kablo kırılması durumunda ölçüm deliği kapanır.

% 0 komut değerinden bir atlama ücretsiz başlangıç ​​mümkündür. Elektrik amplifikatörü içindeki iki rampa yoluyla, ölçümün açılmasını ve kapatılmasını geciktirmek mümkündür

Delik.

Çek valfi (5) aracılığıyla B'den A'ya serbest akış mümkündür.

Orantılı Akış Kontrol Vanası Tip 2FRE 6 A:

Bu valfin fonksiyonu prensipte valf tipi 2fre 6 b ile aynıdır:

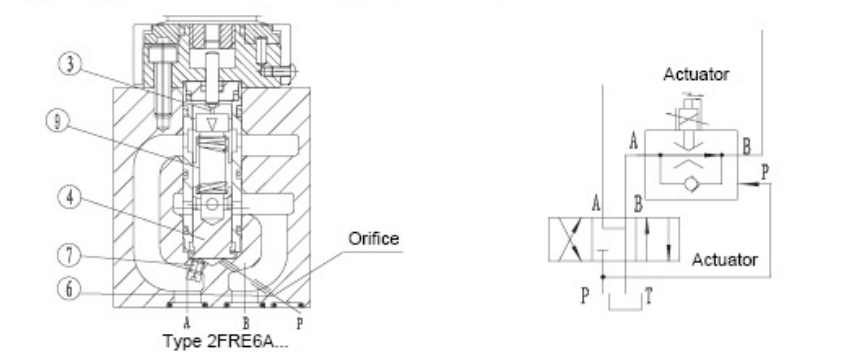

Ölçüm deliği (3) (komut değeri>%0) açık olduğunda başlangıç ​​sıçramasını bastırmak için, basınç telafisi (4) portu (6) aracılığıyla kapatılacak bir hüküm vardır. Port A ile basınç kompansatörü (4) arasındaki dahili bağlantı (7) takılmıştır. Dış port p (6) aracılığıyla, yön valfi (8) basınç dengeleyicisine (4) etki etmeden önce P portundaki basınç (4) ve kapalı konumdaki yay kuvvetine (9) karşı tutar. Yön valfi (8) P'den B'ye değiştirilirse, basınç kompansatörü (4) kapalı konumdan hareket eder

Düzenleme pozisyonuna ve böylece başlangıç ​​atlamasından kaçınılır.

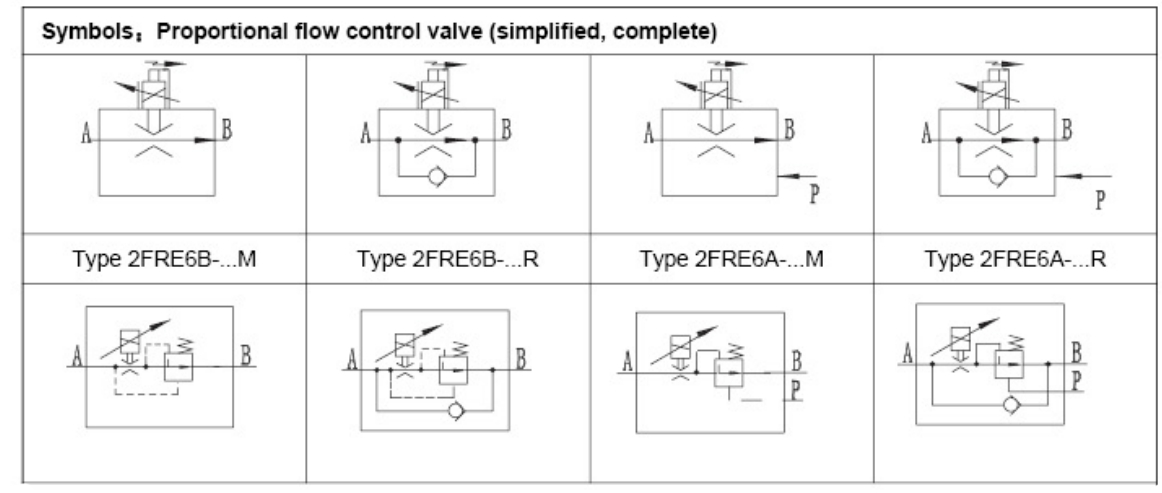

Orantılı akış kontrol valfının sembolleri 2fre6
