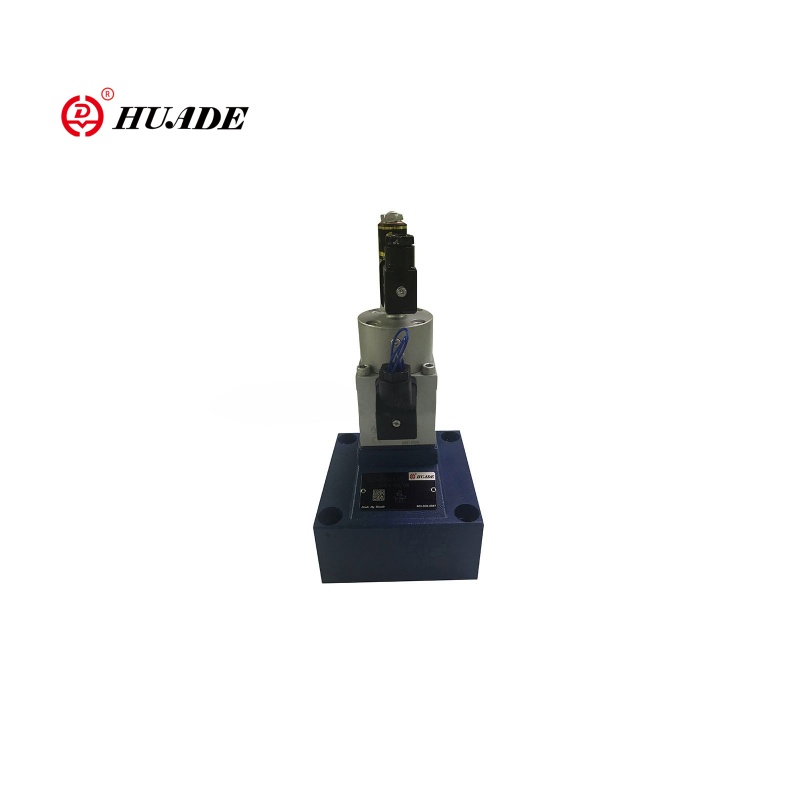

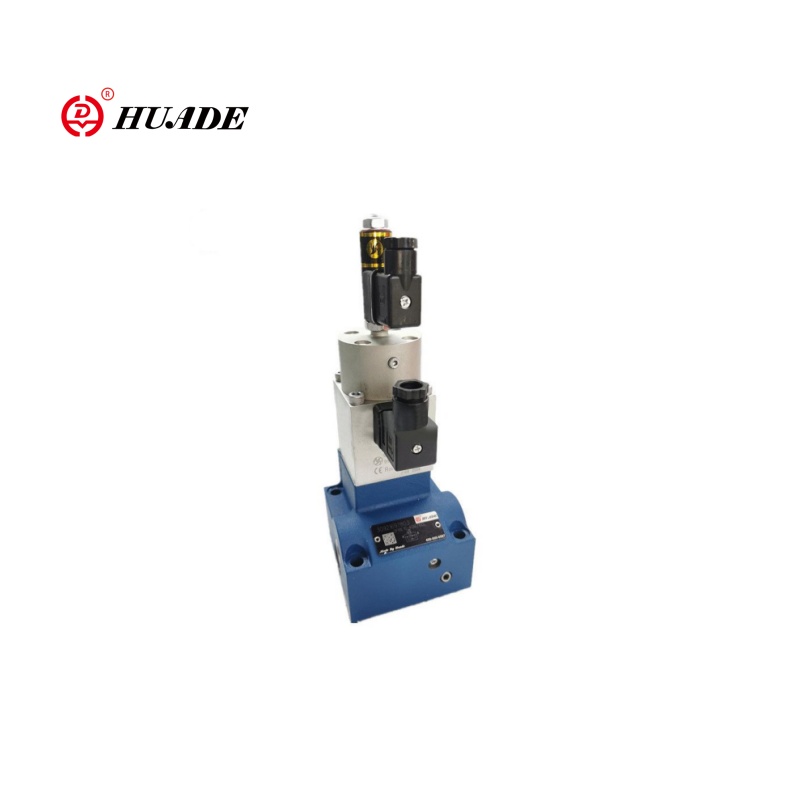

Orantılı Akış Kontrol Vanası 2fre10

2FRE10 İki yönlü orantılı akış kontrol vanası, orantılı bir regülasyon fonksiyonuna sahip hidrolik sistemler için bir akış kontrol valfidir. Valf 2FRE10, aktüatörlerin (hidrolik silindirler veya motorlar gibi) hızının doğru bir şekilde kontrol edilmesi gereken senaryolar için uygundur. Orantılı akış valfi 2fre10, adımsız akış hızı değişikliği elde etmek için elektrik sinyallerini (0 ~ 10V veya 4 ~ 20mA gibi) girerek valf açıklığını sürekli olarak ayarlar. Kurulumu kolaydır ve sistem stabilitesini artırmak için genellikle diğer basınç vanalarıyla (basınç kompansatörleri gibi) birlikte kullanılır.

Orantılı akış kontrol valfının ürün parametresi 2fre10

Hidrolik
Çalışma Basıncı (MPA)	31.5
Minimum Basınç Diferansiyel (MPA)	10 Boyut	Boyut 16
	0.3 ~ 0.8	0.6 ~ 1
Basınç sıvısı	Mineral yağı (NBR contası için), fosfat ester (FPM contası için)
Viskozite aralığı (mm2/S)	2.8 ila 380
Basınç sıvısı sıcaklık aralığı (℃）	-20 ila +70
Histerezis (%)	＜ ± 1qmax
Tekrarlanabilirlik (%)	＜ 1 Qmax
Örnek Yayılma (%)	＜ ± 2
Kurulum	isteğe bağlı
Ağırlık (kg)	6	8.3
Elektrik
Voltaj tipi	DC 24V
Solenoidin bobin direnci (ω)	20 ℃ 10'da soğuk değer, maksimum sıcak değer 13.9
Maks. Güç (VA)	50
İndüktivite (MH)	6 ila 8
Osilatör frekansı (KHZ)	2.5
VT-5010S30 Yalıtım Talebi IP65	IP65

Özellikler:Ürün özelliği ve orantılı akış kontrol vanasının uygulaması 2FRE10

▶ Basınç için Basınç Kompansatörlü Valf Bir akışın telafi edilmiş kontrolü

▶ Orantılı bir solenoid yoluyla çalıştırma

▶ Kontrol deliğinin elektrik konumu geri bildirimi ile

▶ Konum dönüştürücü bobini, elektroniklere dokunmak zorunda kalmadan kontrol deliğinin sıfır nokta ayarını kolaylaştırarak eksenel olarak hareket ettirilebilir (elektrik-hidrolik)

▶ Valf ve elektrik amplifikatörünün minimum numune varyasyonu VT 5004 (ayrı sipariş)

Başvuru:

İki yönlü orantılı akış kontrol valfi 2FRE10, endüstriyel hidrolik sistemlerde ve mühendislik makinelerinde yaygın olarak kullanılmaktadır. Valf 2fre10, düzgün hareket ve optimize edilmiş verimlilik elde etmek için ekskavatörler, vinçler, forkliftler ve diğer ekipmanlardaki hidrolik silindirlerin veya motorların hızını ayarlar.

Orantılı akış kontrol valfının fonksiyonu ve bölümü 2fre10

Tip 2FRE .. Orantılı akış kontrol valfleri 2 yönlü bir fonksiyona sahiptir. Uygulanan bir elektrik komut değerinden, basınç ve büyük ölçüde sıcaklık telafi eden bir akışı düzenleyebilirler.

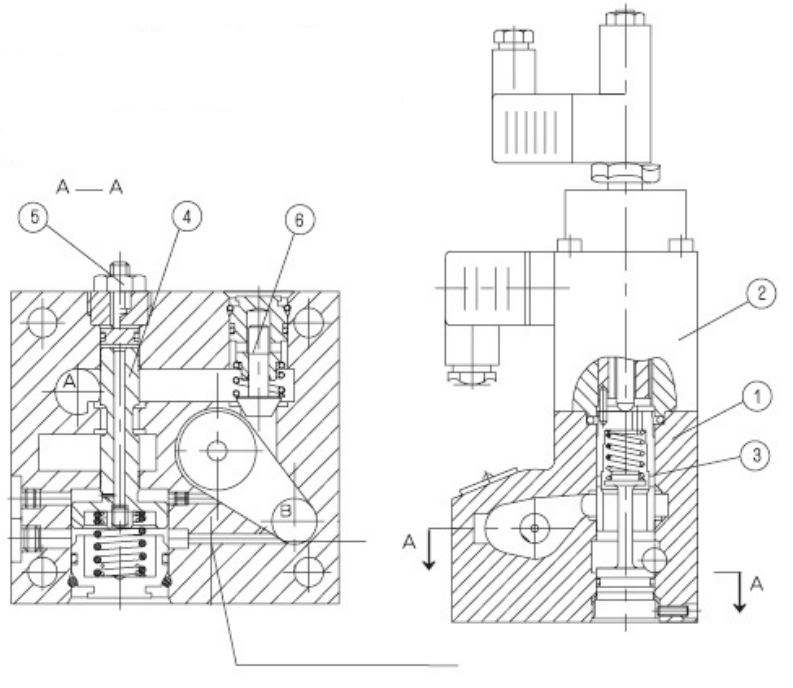

Temel olarak gövde (1), endüktif pozisyon dönüştürücüsü (2) ile orantılı solenoid, delik (3), basınç kompansatörü (4), inme sınırlayıcısı (5) ve isteğe bağlı bir kontrol valfinden (6) oluşurlar.

Akışın ayarı, komut değeri potansiyometrede belirlenir (0 bis %100). Uygulanan komut değeri, amplifikatör yoluyla ve orantılı solenoid, ölçüm deliğinin ayarlanmasına neden olur (3). Ölçüm deliğinin (3) konumu konum dönüştürücü tarafından elde edilir. Komut değerindeki sapmalar, konum geri besleme kontrolü tarafından telafi edilir.

Basınç kompansatörü (4), ölçüm deliğindeki (3) basınç düşüşünü sabit bir değerde tutar. Akış, bu nedenle basınç telafi edilir.

Ölçüm deliğinin tasarımı nedeniyle küçük sıcaklık kayması elde edilir. % 0 komut değerinde ölçüm deliği kapatılır.

Pozisyon dönüştürücüsünde güç kaybı veya kablo kırılması durumunda ölçüm deliği kapanır. % 0 komut değerinden bir atlama ücretsiz başlangıç ​​mümkündür. Elektrik amplifikatörü içindeki iki rampa yoluyla, ölçüm deliğinin açılmasını ve kapatılmasını geciktirmek mümkündür.

Çek valf (6) aracılığıyla B'den A'ya serbest akış mümkündür.

Bükmek Orantılı Akış Kontrol Vanası 2fre10

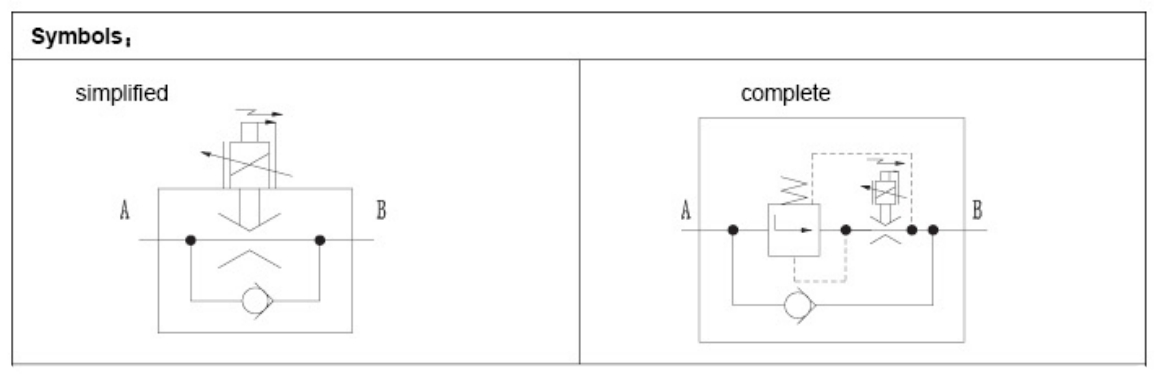

Orantılı akış kontrol valfının sembolleri 2fre10
