Basınç tahliye vanaları (PRV'ler) endüstriyel sistemlerde temel güvenlik cihazlarıdır. Ekipman hasarını, sistem arızasını veya tehlikeli patlamaları önlemek için aşırı basıncı otomatik olarak serbest bırakırlar. Bu vanaların nasıl çalıştığını ve çalışma durumlarını anlamak, güvenli ve verimli endüstriyel operasyonları sürdürmek için çok önemlidir.
Bu kapsamlı analiz, temel prensiplerden gelişmiş izleme tekniklerine kadar basınç tahliye vanaları hakkında bilmeniz gereken her şeyi kapsar. Bu kritik güvenlik cihazlarının düzgün çalışmasını sağlayan farklı valf türlerini, yaygın sorunları, bakım stratejilerini ve endüstri standartlarını inceleyeceğiz.
Basınç tahliye vanası, basınçlı sistemler için bir güvenlik koruması gibidir. Bunu, basınç çok yükseldiğinde açılan otomatik serbest bırakma düğmesi olarak düşünün. Bir sistemin içindeki basınç tehlikeli bir seviyeye ulaştığında, basınçlı akışkanın (gaz veya sıvı) bir kısmının kaçmasına izin vermek için vana açılır. Basınç güvenli bir seviyeye düştüğünde vana tekrar kapanır.
Valf basit ama etkili bir mekanizmayla çalışır. Bir yay veya pilot sistemi sürekli olarak basıncı izler. Basınç, yay kuvvetini yenecek kadar güçlü olduğunda valf açılır. Bu, herhangi bir insan kontrolü olmadan otomatik olarak gerçekleşir ve bu da onu basınçla ilgili kazalara karşı güvenilir bir son savunma hattı haline getirir.
Aşırı basınçtan kaynaklanan endüstriyel kazalar felaketle sonuçlanabilir. Ünlü Three Mile Island nükleer kazası, bu vanaların güvenlik açısından ne kadar kritik olduğunu ortaya koydu. Uygun basınç tahliyesi olmazsa ekipman patlayabilir ve aşağıdakilere neden olabilir:
PRV'ler, diğer kontrol sistemleri arızalandığında hem insanları hem de ekipmanı koruyan son güvenlik bariyeri görevi görür.
Temel bileşenleri anlamak, bu valflerin nasıl çalıştığını açıklamaya yardımcı olur:
Valf Elemanları:Disk (açılıp kapanan kısım) ve kapatıldığında sızıntıyı önleyen contalardan oluşan ana hareketli parçalar.
Algılama Öğeleri:Bunlar basınç değişikliklerini tespit eder. Bunlar diyafram (düşük basınçlı, yüksek hassasiyetli uygulamalar için) veya piston (yüksek basınçlı, ağır hizmet tipi kullanım için) olabilir.
Referans Kuvvet Elemanları:Genellikle vananın açılacağı basınç seviyesini ayarlayan ayarlanabilir yaylar. Nozullar ve basınç odaları gibi ek parçalar, vananın tepkisine ince ayar yapar.
Malzemeler:Yaygın malzemeler arasında genel kullanım için pirinç ve aşındırıcı ortamlar için paslanmaz çelik (303, 304 veya 316 kaliteleri) bulunur. Seçim, valfin hangi tip sıvıyı kullandığına ve çalışma koşullarına bağlıdır.
Emerson'un J-Serisi gibi modern valfler, aşağı yöndeki basıncın etkisini azaltan dengeli körük tasarımları kullanarak onları daha doğru ve güvenilir hale getirir.
PRV'ler birçok sektörde bulunur:
Petrol ve Gaz:Boru hatlarını ve işleme ekipmanlarını tehlikeli basınç artışlarından korumak.
Kimyasal İşleme:Reaktör patlamalarının önlenmesi ve kontrolden çıkan reaksiyonlara karşı koruma.
Buhar Sistemleri:Enerji santralleri ve üretim tesislerindeki kazanların ve buhar dağıtım ağlarının korunması.
Su Arıtma:Su işleme ve dağıtım sistemlerinde güvenli basınçların korunması.
İlaç Üretimi:Steril kapların ve işleme ekipmanlarının korunması.
HVAC Sistemleri:Binalarda ısıtma ve soğutma sistemlerinin güvenli çalışmasının sağlanması.
Çeşitli koşullar tehlikeli basınç oluşumuna neden olabilir:
Her iki tür de aşırı basınca karşı koruma sağlarken farklı çalışırlar:
Basınç Tahliye Valfleri (PRV'ler):Kademeli olarak açılır ve genellikle sıvılarla kullanılır. Ayarlanan basıncın yaklaşık %3-5 üzerinde açılmaya başlarlar ve basınç ayar noktasının %2-4 altına düştüğünde tamamen kapanırlar.
Emniyet Tahliye Valfleri (SRV'ler):Bir "pop" hareketi ile hızlı bir şekilde açılır ve gaz veya buharla kullanılır. Ayarlanan basıncın %10-20 üzerindeki basınç artışlarını karşılayabilirler.
Kombinasyon Vanaları:Sıvı türüne bağlı olarak kademeli ve patlama eylemi arasında geçiş yaparak hem sıvıları hem de gazları işleyebilir.
Bunlar, vanayı kapalı tutmak için bir yay kullanan en yaygın tiptir.
En İyi Kullanılanlar:Buhar kazanları, genel proses uygulamaları
Bu valfler, bir körük veya piston sistemi kullanarak karşı basınç etkilerini telafi eder.
En İyi Kullanılanlar:Değişken karşı basınçlı, kirli veya aşındırıcı hizmetlere sahip sistemler

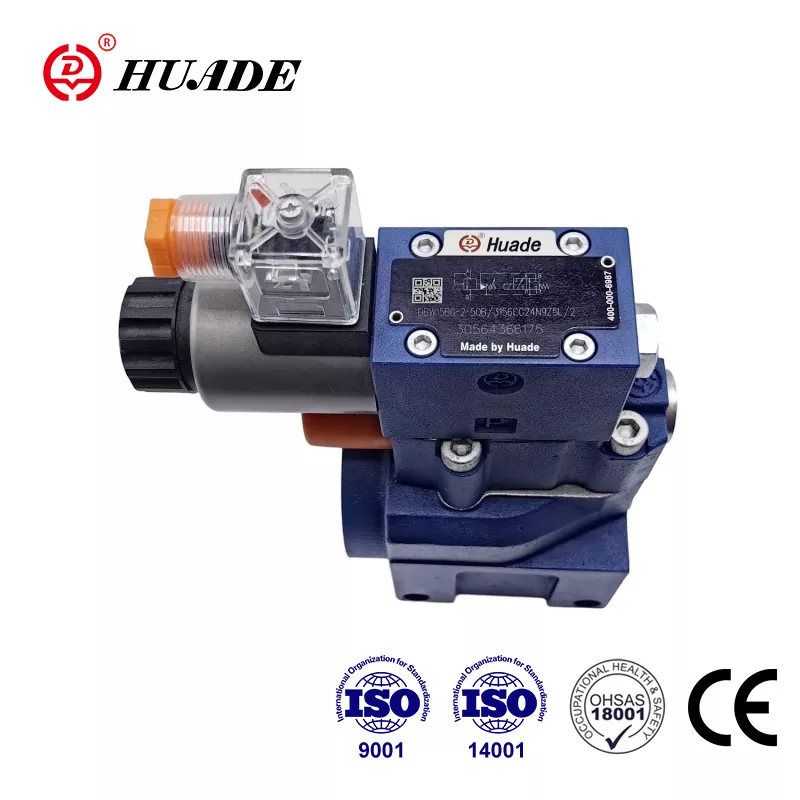

Bunlar daha büyük bir ana vanayı kontrol etmek için küçük bir pilot vana kullanır.
En İyi Kullanılanlar:Büyük kapasiteli sistemler, yüksek basınçlı uygulamalar
Bunlar, basınç çok yükseldiğinde patlayan ince metal disklerdir.
En İyi Kullanılanlar:Nadir aşırı basınç olayları, aşındırıcı ortamlar
Bu özel valfler ani basınç artışlarına karşı koruma sağlamak için milisaniyeler içinde açılır.
En İyi Kullanılanlar:Boru hatlarındaki hızlı basınç değişikliklerine karşı koruma
Bu, vananın açılmaya başladığı basınçtır. Dikkatlice kalibre edilmesi gerekir; ±%3 veya 0,1 bar aralığında doğruluğu sağlamak için genellikle üç kez test edilir. Sızıntıyı önlemek için normal çalışma basıncı ayarlanan basıncın en az %20 altında (minimum %10) olmalıdır.
Tahliye basıncı, ayar basıncı artı aşırı basınç toleransına eşittir. Farklı uygulamalar farklı aşırı basınç seviyelerine izin verir:
ASME standartları aşırı basıncı çoğu gemi için İzin Verilen Maksimum Çalışma Basıncının (MAWP) %10'u veya yangın acil durumları sırasında %21'i ile sınırlar.
Yeniden yerleştirme basıncı, valfin tekrar tamamen kapanmasıdır. Blöf, ayar basıncı ile yeniden yerleştirme basıncı arasındaki farktır; genellikle %4-20'dir. %3-5'lik bir marj gevezeliği önler.
Bu, korunan ekipmanın güvenli bir şekilde kaldırabileceği en yüksek basınçtır. Valf ayar basıncı MAWP'yi aşmamalı ve tahliye basıncı İzin Verilen Maksimum Birikmiş Basıncı (MAAP) aşmamalıdır.
Tipik arıza modlarını anlamak, sorun giderme ve önleme konusunda yardımcı olur:
Nedenleri:
Sonuçlar:Sistemde aşırı basınç, potansiyel ekipman hasarı veya patlama
Nedenleri:
Sonuçlar:Felaket boyutunda başarısızlık, güvenlik olayları (Three Mile Island vakası gibi)
Nedenleri:
Sonuçlar:Enerji kaybı, çevresel salınım, sistem verimsizliği
Nedenleri:
Sonuçlar:Valf bileşenlerinin hızlı aşınması, boru hasarı, gürültü
Nedenleri:
Sonuçlar:Valf arızası, beklenmeyen sızıntı, güvenlik sisteminden ödün verilmesi
Sorunların çoğu valf kusurlarından ziyade sistem sorunlarından kaynaklanmaktadır; bu da doğru seçim, kurulum ve bakımın önemini vurgulamaktadır.
Önleyici Bakım:Düzenli muayene, temizlik, yağlama ve test. Yüksek riskli uygulamalar yıllık bakım gerektirebilir.
Büyük Revizyonlar:Hizmete dönmeden önce sökme, tahribatsız muayene, bileşen değiştirme ve tam test işlemlerini tamamlayın.
Temel Denetim:Görsel kontroller ve sızıntı testi bariz sorunları tespit edebilir.
Gelişmiş Tahribatsız Muayene (NDT):
Bu gelişmiş teknikler sorunları erken tespit edebilir, maliyetleri azaltabilir ve arızaları önleyebilir.
Modern teknoloji gelişmiş izleme sistemleri sunar:
Kablosuz Akustik İzleme:Rosemount 708 gibi sistemler, valf çalışmasını fiziksel temas olmadan algılayabilir.
Pozisyon Vericileri:Fisher 4400 gibi cihazlar valf konumunu sürekli olarak izler.
Yapay Zeka:Yapay zeka ve makine öğrenimi, arızaları meydana gelmeden önce tahmin etmek için izleme verilerini analiz eder.
Bu teknolojileri kullanan şirketler, plansız kapanmalarda %50'ye varan azalma bildiriyor. Shell, General Motors ve Frito-Lay'in başarı öyküleri, öngörücü bakım programları sayesinde milyonlarca dolar tasarruf edildiğini gösteriyor.
RBI:Arıza olasılığını ve sonuçlarını ölçerek bakım kaynaklarının en yüksek riskli ekipmanlara odaklanmasını sağlar.
:Her bileşen için en etkili bakım görevlerini belirleyerek işlev odaklı bir yaklaşım benimser.
Bu yaklaşımlar, bakım programlarını optimize etmek ve genel sistem güvenilirliğini artırmak için birlikte çalışır.
Güvenlik ve yasal operasyon için endüstri standartlarına uyum şarttır:
Bölüm I (Kazanlar) ve Bölüm VIII (Basınçlı Kaplar): Koşullara bağlı olarak aşırı basıncı MAWP'nin %10-21'i ile sınırlayın. Her kap için bağımsız basınç koruması gerektirir.
Pilotla çalıştırılan vanalar ve patlama diskleri dahil emniyet vanası gerekliliklerini kapsayan uluslararası standartlar.
Basınçlı ekipmanlar için CE işareti ve uygunluk değerlendirmesi gerektiren Avrupa düzenlemeleri.
Vana izolasyonunu yasaklayan ve bağımsız basınç tahliye sistemleri gerektiren ABD işyeri güvenlik düzenlemeleri.
Modern PRV'ler giderek daha fazla dijital izleme ve kontrol sistemlerini birleştiriyor. Akıllı vanalar durumlarını iletebilir, bakım ihtiyaçlarını tahmin edebilir ve performansı otomatik olarak optimize edebilir.
Yeni malzemeler korozyona daha iyi direnç gösterir ve zorlu ortamlarda daha uzun süre dayanır. Bu malzemeler bakım gereksinimlerini azaltır ve güvenilirliği artırır.
Bilgisayar simülasyonları, mühendislerin daha iyi valf sistemleri tasarlamasına ve çeşitli koşullar altında performansı tahmin etmesine yardımcı olur. Bu, pahalı fiziksel testlere olan ihtiyacı azaltır.
Daha yeni valfler, güvenlik performansını korurken emisyonları ve çevresel etkiyi en aza indirir. Bu özellikle kimyasal işleme ve yağ arıtma uygulamalarında önemlidir.
Basınç tahliye vanasının çalışma durumu, hem sabit durum parametrelerini (ayarlanan basınç ve akış kapasitesi gibi) hem de geçici yanıt özelliklerini (açılma süresi ve aşırı gerilim koruması gibi) içerir. Güvenilirlik, uygun standart uyumluluğuna, düzenli bakıma ve giderek artan şekilde akıllı izleme sistemlerine bağlıdır.
Son araştırmalardan elde edilen önemli keşifler:
Bu tavsiyeleri takip ederek ve basınç tahliye vanası yönetimine yönelik kapsamlı bir yaklaşımı sürdürerek kuruluşlar, tüm yasal gereklilikleri karşılarken emniyetli, güvenilir ve uygun maliyetli operasyonlar sağlayabilirler.
Akıllı izleme, kestirimci bakım ve güvenliği ve güvenilirliği artırmaya devam eden gelişmiş malzemelerle basınç tahliye vanası teknolojisinin geleceği umut verici görünüyor. Bu gelişmeler hakkında bilgi sahibi olmak ve en iyi uygulamaları hayata geçirmek, en yüksek düzeyde güvenliği sağlarken rekabet avantajını korumak için de hayati önem taşıyacak.
