Hidrolik sistemlerle çalışırken sıvının doğru yönde akmasını sağlamak düşündüğünüzden daha önemlidir. Bosch Rexroth'un Z1S çek valf sandviç plakası tam olarak bunu yapıyor; sıvının bir yönde geçmesine izin verirken geriye doğru gitmesini engelliyor. Bu basit iş, fabrika makinelerinden inşaat ekipmanlarına kadar her şeyde hayati öneme sahiptir.
Z1S Çek Valf Sandviç Plakasını Farklı Kılan Nedir?
Z1S çek valf sandviç plakası, adını nasıl monte edildiğinden alır. Hortumlara ve bağlantı parçalarına bağlanmak yerine sandviç katman gibi diğer bileşenlerin arasında yer alır. Bu tasarım yerden tasarruf sağlar ve sızıntıların meydana gelebileceği bağlantı noktalarının sayısını azaltır. Valf, ters akışa karşı sıkı bir şekilde kapanan yaylı bir popet mekanizması kullanır ve basınç 350 bar'a ulaştığında bile sıfıra yakın sızıntı sağlar.
Çek valf sandviç plaka tasarımı dar alanlarda iyi çalışır. Makine imalatçıları genellikle birden fazla Z1S ünitesini hidrolik manifoldlarda dikey olarak istifleyerek, hacimli harici borular eklemeden karmaşık kontrol devreleri oluşturur. Bu modüler yaklaşım, ISO 4401 standartlarına uygundur; bu, Z1S çek valf sandviç plakasının çeşitli üreticilerin bileşenleriyle uyumlu olduğu anlamına gelir.
Z1S Çek Valf Sandviç Plakası Nasıl Çalışır?
Her Z1S çek valf sandviç plakasının içinde, yuvasına bir yay ile tutturulan, genellikle yüksek performanslı plastikten yapılmış bir popet bulunur. İleri yönden gelen sıvı basıncı çatlama basıncı eşiğine ulaştığında popet kalkar ve sıvı içinden akar. Basınç düştüğünde veya tersine döndüğünde yay, popeti tekrar aşağı iterek geçidi kapatır.
Z1S serisi farklı çatlama basınçları sunar: 0,5, 1,5, 3 ve 5 bar seçenekleri. Daha düşük çatlama basınçları, minimum direnç istediğiniz sistemlerde daha iyi çalışır; daha yüksek ayarlar ise basınç artışlarından dolayı kazara açılmayı önler. Çek valf sandviç plaka konfigürasyonu, boyut 6 modellerinde dakikada 40 litreye ve boyut 10 modellerinde dakikada 100 litreye kadar akışı yönetir.
Doğru Z1S Çek Valf Sandviç Plakasını Seçmek
Bosch Rexroth, Z1S çek valf sandviç plakasının sekiz farklı kapatma fonksiyonu varyantını üretiyor. Bazıları akışı tek kanalda bloke ederken diğerleri aynı anda iki kanalı yönetir. En yaygın sürüm blokları A2 bağlantı noktasından A1'e akar, ancak hemen hemen her devre konfigürasyonu için seçenekler bulacaksınız.
Çek valf sandviç plakanızı seçerken boyut önemlidir. 6 boyutlu Z1S, yaklaşık 0,8 kilogram ağırlığındadır ve 350 bar'a kadar basınçlara dayanabilir. Boyut 10 üniteler 2,3 kilogramla daha büyüktür ancak dakikada 100 litre akışı yönetebilirler. Her iki versiyon da mineral hidrolik yağlarla çalışır ve uyumlu contalar seçtiğinizde biyolojik olarak parçalanabilen sıvılara uyarlanabilir.
Conta malzemesi performansı önemli ölçüde etkiler. Standart FKM contaları, özellikle sıvı hızının saniyede 4 metreyi aştığı durumlarda çoğu uygulamayı iyi bir şekilde gerçekleştirir. Daha düşük basınç ve daha yavaş akış durumları için yumuşak NBR contalar, eşleşen yüzeylerdeki aşınmayı azaltır. Conta çalışma koşullarınıza uygun olduğunda çek valf sandviç plakanız daha uzun süre dayanır.
Z1S Çek Valf Sandviç Plakanızın Takılması
Kurulumun doğru yapılması, Z1S çek valf sandviç plakanızın ne kadar iyi performans göstereceğini belirler. Montaj yüzeyinin 100 milimetrede 0,01 milimetre oranında düz olması ve yüzey pürüzlülüğünün 4 mikrometreden fazla olmamasıyla pürüzsüz olması gerekir. Bu spesifikasyonlar kesin gibi görünebilir ancak zamanla oluşabilecek sızıntıları önlerler.
Çek valf sandviç plakası dört vidayla monte edilir; boyut 6 için M5 veya boyut 10 modeller için M6. Burada tork önemlidir. Boyut 6 üniteler 8 ila 10 newton-metreye ihtiyaç duyarken, boyut 10 15,5 newton-metre artı veya eksi yüzde 10 gerektirir. Mukavemet sınıfı 10.9 olan vidaların kullanılması, montajın titreşim altında bile sağlam kalmasını sağlar.
Z1S çek valf sandviç plakasını istediğiniz yönde takabilirsiniz. Tasarımın çalışması yer çekimine bağlı değildir. Sadece bazı modellerle birlikte gelen mavi plastik burcun montaj sırasında korunduğundan emin olun. Bu burç ek sızdırmazlık sağlar ve valfin tamamını değiştirmediğiniz sürece hasar görmemeli veya çıkarılmamalıdır.
Z1S Çek Valf Sandviç Plakasının En İyi Çalıştığı Yer
Hidrolik presler, yükleri güvenli bir şekilde tutmak için çek valf sandviç plakalarına güvenir. Pres, döngüler arasında durakladığında Z1S, sıvının geriye doğru akmasını önler, bu da baskı silindirinin aşağı doğru kaymasına neden olur. Bu yük tutma işlevi hem güvenlik hem de hassasiyet açısından önemlidir.
Takım tezgahları, CNC iş millerinde ve takım değiştiricilerde Z1S çek valf sandviç plakasını kullanır. Kompakt sandviç tasarımı, dönen bileşenlerin etrafındaki dar alanlara sığar. Bu makinelerdeki yüksek hızlı devreler, aşırı aşınma olmadan saniyede 4 metrenin üzerindeki hızları idare eden vananın metal conta seçeneğinden yararlanır.
Ekskavatörler ve vinçler gibi mobil ekipmanların zorlu koşullarda güvenilir akış kontrolüne ihtiyacı vardır. Z1S çek valf sandviç plakası, inşaat sahalarında yaygın olarak görülen sıcaklık dalgalanmalarını ve titreşimi yönetir. Çek valf sandviç plakasının açılı çeşitleri, hareketli makinelerin sıkışık sınırları içinde sıvı akışının verimli bir şekilde yönlendirilmesine yardımcı olur.
Z1S Çek Valf Sandviç Plakanızın Bakımı
Temiz hidrolik sıvısı, çek valf sandviç plakanızın düzgün çalışmasını sağlar. Bosch Rexroth, 20 mikrometreye kadar filtreleme gerektiren ISO 4406 kirlilik sınıfı 20/18/15'i belirtir. Kirli sıvı, popetin zamanından önce yapışmasına veya aşınmasına neden olarak sızıntılara veya kapanmamasına neden olur.
Düzenli denetimler, montaj yüzeyi etrafındaki dış sızıntıları kontrol etmeli ve vana boyunca basınç düşüşünü ölçmelidir. Basınç düşüşündeki artış genellikle içeride kirlenmenin oluştuğuna işaret eder. Z1S çek valf sandviç plakası sahada onarım seçeneği sunmaz; dahili popet tertibatı arızalanırsa ünitenin tamamını değiştirirsiniz.
Sıcaklık, çek valf sandviç plakanızın performansını etkiler. Z1S -20°C ila +80°C arasında çalışarak çoğu hidrolik sıvı sıcaklığı aralığına uygundur. Sıvının viskozitesi saniyede 2,8 ila 500 milimetre kare arasında kalmalıdır. Bu aralıkların dışında vana belirtilen çatlama basıncında açılmayabilir veya sızıntı meydana gelebilir.
Yaygın Z1S Çek Valf Sandviç Plaka Sorunlarını Giderme
Çek valf sandviç plakası açılmadığında, sorun genellikle kirlenmeye neden olur. Sistemin ISO temizlik standartlarına göre yıkanması çoğu zaman yapışma sorunlarını çözer. Yıkama işe yaramazsa, yay yorulmuş olabilir ve değiştirilmesi gerekebilir; bu da tüm valfin değiştirilmesi anlamına gelir.
Z1S çek valf sandviç plakanızdaki aşırı sızıntı, genellikle contaların aşındığını veya conta malzemesiyle uyumsuz sıvı kullanıldığını gösterir. Doğru hidrolik yağı türünü kullandığınızdan ve contaların uygulamanıza uygun olduğundan emin olun. Biyo bazlı sıvılar, standart mineral yağlardan farklı contalar gerektirir.
Valf boyunca yüksek basınç düşüşü, yanlış kırma basıncını seçmiş olabileceğinizi veya birikintilerin akışı kısıtladığını gösterir. Çek valf sandviç plakası, akış hızıyla birlikte kademeli basınç artışı göstermelidir. Basınç düşüşündeki ani bir sıçrama, valfin değiştirilmesini gerektiren dahili tıkanmayı gösterir.
Gürültülü çalışma genellikle kavitasyondan kaynaklanır; sıvı hızı çok yükseldiğinde ve şiddetli bir şekilde çöken buhar kabarcıkları oluştuğunda. Yukarı akışa akış sönümleme eklemek veya metal contalı bir çek valf sandviç plakasına geçmek kavitasyon gürültüsünü azaltabilir. Bazen sistem basıncını arttırmak kavitasyona neden olan koşulları ortadan kaldırır.
Z1S Çek Valf Sandviç Plakasının Diğer Seçeneklerle Karşılaştırılması
Hat içi çek valflerin maliyeti sandviç plakalardan daha düşüktür ancak daha fazla yer kaplar ve ek hortum bağlantılarına ihtiyaç duyar. Z1S çek valf sandviç plakası, doğrudan valf grubunuza entegre olarak dört hortum ucunu ve bunların potansiyel sızıntı noktalarını ortadan kaldırır. Manifolda monteli sistemler için sandviç tasarım daha mantıklıdır.
Pilotla çalıştırılan çek valfler, Z1S çek valf sandviç plakasının sahip olmadığı uzaktan kontrol özelliklerini sunar. Ancak ek pilot hatlarına ve kontrol vanalarına ihtiyaç duyarlar, bu da sisteminizin ihtiyaç duymayabileceği karmaşıklığı artırır. Basit tek yönlü akış kontrolü için doğrudan çalıştırılan Z1S, ekstra bileşenler olmadan güvenilir performans sağlar.

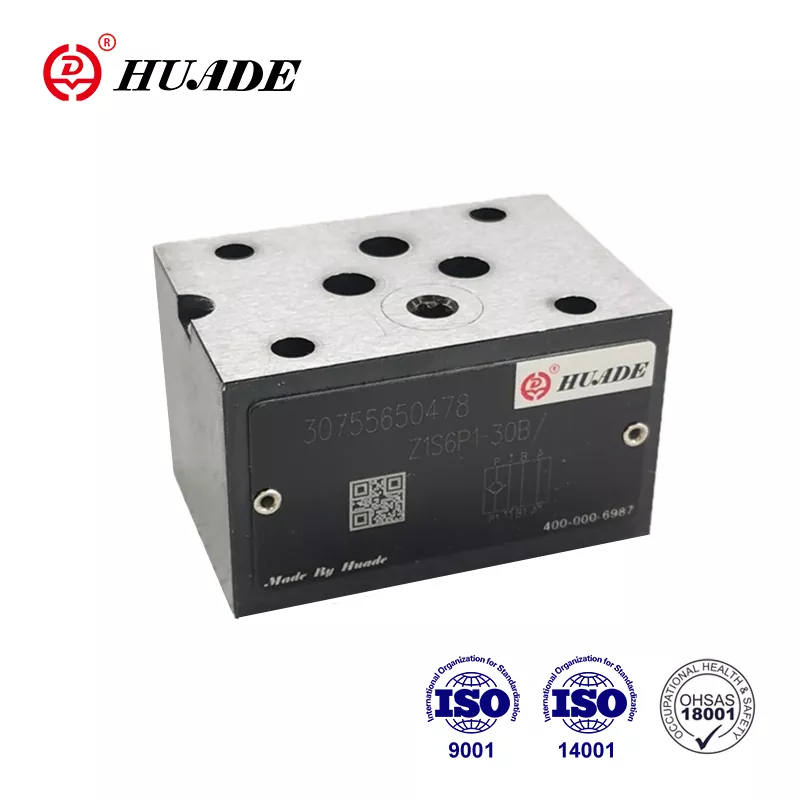

Huade ve Hengli gibi alternatif üreticiler, ISO 4401 standartlarına uygun çek valf sandviç plakaları üretmektedir. Bu seçenekler, orijinal Bosch Rexroth ünitelerine göre yüzde 30 ila 50 daha ucuza mal olabilir. Kalite genellikle kritik olmayan uygulamaların gereksinimlerini karşılar ancak orijinal Z1S valfleri zorlu ortamlarda kanıtlanmış güvenilirlik sunar.
Z1S Çek Valf Sandviç Plakanızdan En İyi Şekilde Faydalanmak
Z1S çek valf sandviç plakası, valfi uygulamanıza uygun hale getirdiğinizde güvenilir tek yönlü akış kontrolü sağlar. Doğru kırma basıncını, conta tipini ve boyutunu seçmek optimum performansı garanti eder. Doğru tork ve yüzey hazırlığı ile doğru kurulum sızıntıları önler. Sıvının temiz tutulması ve sıcaklık sınırları dahilinde kalınması servis ömrünü uzatır.
Bu çek valfli sandviç plaka, 0,5 bar ila 350 bar basınç aralığındaki sistemlerde çalışır ve uygun contalarla mineral yağları veya biyolojik olarak parçalanabilen sıvıları işler. Kompakt sandviç montaj, sızıntısız çalışma sağlarken alan gereksinimlerini azaltır. İster yeni bir hidrolik sistem tasarlıyor olun, ister mevcut sistemi yükseltiyor olun, Z1S çek valf sandviç plakası, yönlü akış kontrolü için kanıtlanmış bir çözüm sunar.
Ayrıntılı teknik özellikler ve sipariş bilgileri için Bosch Rexroth, distribütörleri aracılığıyla kapsamlı veri sayfaları sağlar. Bu belgeleri incelemek için zaman ayırmanız, uygulamanızın gerektirdiği tam Z1S çek valf sandviç plaka çeşidini seçmenize yardımcı olur.
