Hidrolik sistemlerle çalışırken sıvıların doğru yönde akmasını sağlayan bileşenlere ihtiyacınız vardır. Çek Valf RVP 25 tam olarak bunu yapmak için tasarlanmış güvenilir bir cihazdır. Bu valf, hidrolik yağın tek yönde serbestçe akmasını sağlarken geri akışı engeller. Bu basit bir konsept, ancak Çek Valf RVP 25 bu işi orta ve yüksek basınçlı sistemlerde son derece iyi yapıyor.
RVP 25, HYDAC ve MHA Zentgraf gibi tanınmış Avrupalı üreticiler tarafından üretilen çek valf ailesine aittir. Ayrıca Huade ve Hengli gibi firmaların uyumlu versiyonlarını da bulabilirsiniz. Bu valfler, hidrolik bağlantıları düzenleyen metal bloklar olan manifoldlara doğrudan monte edilir. Bu tasarım yerden tasarruf sağlar ve kurulumu ayrı ayrı boru bağlantı parçaları kullanmaktan daha temiz hale getirir.
"25" sayısı, vananın DN25 veya kabaca bir inç çapındaki nominal boyutunu ifade eder. Bu boyut, genellikle dakikada 150 ila 550 litre arasındaki orta ila büyük akış hızlarını destekler. Bu, inşaat ekipmanları, endüstriyel makineler ve otomatik sistemler için yeterlidir. Çek Valf RVP 25, sık sık döngü yapmadan tutarlı tek yönlü akışa ihtiyaç duyduğunuz uygulamalarda en iyi şekilde çalışır.
Çek Valf RVP 25 Aslında Nasıl Çalışır?
Çek Valf RVP 25'in içinde birlikte çalışan birkaç temel parça bulacaksınız. Bir valf gövdesi, koni şeklinde bir yuva, hareketli bir piston veya bilya, bir yay ve O-halkaları adı verilen lastik contalar vardır. Tasarım basittir, bu da onu güvenilir kılar.
Hidrolik sıvı valften doğru yönde geçtiğinde basınç yay kuvvetinin üstesinden gelir. Bu, pistonu yuvasından uzaklaştırarak sıvının geçmesi için bir açıklık oluşturur. Bu ileri akış sırasındaki basınç düşüşü nispeten düşüktür, genellikle yüksek akış hızlarında bile yalnızca birkaç bardır. Bu verimlilik, pompanızın gereğinden fazla çalışmadığı anlamına gelir.
Sıvı geriye doğru akmaya çalıştığında yay, pistonu derhal yuvasına doğru geriye doğru iter. Koni şekli sıkı bir sızdırmazlık sağlar ve ters basınç aslında contanın daha da sıkı bir şekilde bastırılmasına yardımcı olur. Bu metal-metal teması neredeyse tüm sızıntıları durdurur. DIN EN 12266 gibi endüstri standartlarına göre Çek Valf RVP 25, "sıfır sızıntı" olarak adlandırılan sınıflandırmayı başarır, ancak gerçek dünya koşullarında bir miktar minimum sızıntı normaldir.
Farklı üreticiler biraz farklı iç tasarımlar kullanır. HYDAC versiyonları hassas kontrol için tipik olarak koni şeklinde bir piston kullanır. Zentgraf modelleri genellikle daha düşük basınçlara daha hızlı yanıt veren bir bilye tasarımı kullanır. Her iki yaklaşım da iyi çalışır ancak koni tasarımı genellikle daha sıkı toleranslar sağlar. Her iki üreticinin Çek Valfı RVP 25, viskozitesi saniyede 2,8 ila 500 milimetre kare olan mineral bazlı hidrolik yağları işler. Valf içindeki kirlenmeyi önlemek için hidrolik sıvınızı en az 20 mikrona kadar filtrelenmiş tutmak isteyeceksiniz.
Önemli Olan Teknik Özellikler
Çek Valf RVP 25'in özelliklerini anlamak, sisteminiz için doğru valfi seçmenize yardımcı olur. Çalışma basıncı en önemli rakamlardan biridir. Çoğu RVP 25 valfi, inç kare başına yaklaşık 5.000 pound'a eşit olan 350 bar'a kadar basınçla çalışabilir. Huade ve Hengli gibi tedarikçilerin bazı versiyonları 315 bar olarak derecelendirilmiştir ve bu da çoğu uygulama için hala yeterli bir değerdir. Bu basınç değeri, normal sıcaklıklarda standart madeni yağ kullandığınızda geçerlidir.
Maksimum akış hızı üreticiler arasında biraz farklılık gösterir. HYDAC, Çek Valf RVP 25'i dakikada 150 galon veya dakikada yaklaşık 568 litre olarak derecelendirir. Zentgraf ve uyumlu Çinli üreticiler, akış hızlarının dakikada 400 ila 550 litre arasında olduğunu iddia ediyor. Sisteminizin kaldırabileceği gerçek akış, ne kadar basınç düşüşünü kabul edebileceğinize bağlıdır. Daha yüksek akış hızlarında basınç düşüşü artar ve bu da genel sistem verimliliğini etkileyebilir.
Çatlama basıncı olarak da adlandırılan açma basıncı, Çek Valf RVP 25'in ne zaman açılmaya başlayacağını belirler. Standart versiyonlar yaklaşık 7 psi veya 0,5 barda açılır. Bu, vananın normal çalışma sırasında gereksiz direnç oluşturmamasını sağlayacak kadar düşüktür. Ancak, 25 psi'den 65 psi'ye veya 4,5 bar'a kadar daha yüksek açma basınçlarına sahip versiyonları sipariş edebilirsiniz. Daha yüksek açılma basınçları, minimum ters basınç altında bile hafif geri akışı önlemeniz gereken sistemlerde daha iyi çalışır. Üreticilerin bu açma basıncı değerlerinde artı veya eksi yüzde 30'luk bir toleransa izin verdiğini unutmayın.
Sıcaklık aralığı başka bir pratik husustur. Çek Valf RVP 25, negatif 20 santigrat dereceden pozitif 100 santigrat dereceye kadar güvenli bir şekilde çalışır. Bu eksi 4 Fahrenheit derece ila 212 Fahrenheit derecedir. Bu sınırlar, genellikle FPM veya NBR malzemelerinden yapılan kauçuk O-halkalardan kaynaklanmaktadır. FPM daha yüksek sıcaklıklarla daha iyi başa çıkarken, NBR daha az maliyetlidir ve orta koşullarda iyi çalışır.
Valf gövdesinin kendisi, korozyona karşı direnç sağlamak için genellikle fosfat kaplamalı karbon çeliğinden yapılmıştır. Hareketli piston veya bilya, aşınmadan milyonlarca döngüye dayanacak şekilde sertleştirilmiş çelik kullanır. Bazı üreticiler alternatif bir yüzey işlemi olarak çinko kaplama sunmaktadır. Bu malzeme seçimleri Çek Valf RVP 25'i kirli endüstriyel ortamlarda dayanıklı kılar.
Bağlantı seçenekleri arasında NPT dişleri, SAE O-halka bağlantı noktaları ve BSPP dişleri bulunur. Bununla birlikte, çoğu kullanıcı Çek Valf RVP 25'i dişli bağlantılar yerine cıvatalar kullanarak doğrudan bir manifolda monte eder. Bu montaj stili, birden fazla valfe sahip sistemler için daha temiz ve daha güvenilirdir.
Fiziksel Boyutlar ve Kurulum Gereksinimleri
Çekvalf RVP 25'i hidrolik manifoldunuza entegre ederken boyutların doğru olması önemlidir. Valfin uzunluğu yaklaşık 172 milimetre, yüksekliği 79,5 milimetredir ve genişliği modele göre değişir. Bu yaklaşık 6,8 inç uzunluğunda ve 3,1 inç yüksekliğindedir. Valf cıvatalarının manifolda bağlandığı montaj yüzeyi HYDAC versiyonlarında 165 milimetre uzunluğunda ve 120 milimetre genişliğindedir.
Sıvının girip çıktığı portlar merkezden merkeze 100 milimetre aralıklıdır. Bu, birçok hidrolik bileşende kullanılan standart bir aralıktır ve birden fazla valf barındıran manifoldların tasarlanmasını kolaylaştırır. Bağlantı noktası çapının kendisi 28 milimetredir ve bir inçlik bağlantı parçaları için uygundur.
Çek Valf RVP 25'i kabul etmek için manifoldunuzda montaj delikleri açmanız gerekecektir. Bu deliklerin çapı 11,5 milimetre olmalı ve aralarında 60 milimetre boşluk olmalıdır. Çoğu kurulumda çapı 10 milimetre olan dört ila altı M10 cıvata kullanılır. Bu cıvatalar için önerilen tork 70 Newton metredir, bu da valf gövdesine veya manifolda zarar vermeden sıkı bir sızdırmazlık sağlar. Aşırı sıkma muhafazayı çatlatabilir veya sızdırmazlık yüzeyini deforme edebilir.
Çek Valf RVP 25'i monte etmeden önce manifold montaj yüzeyinizin düz ve pürüzsüz olduğunu kontrol edin. Yüzey pürüzlülüğü 0,8 mikrometreden iyi olmalı ve düzlük 100 milimetre uzunluk başına 0,01 milimetre dahilinde olmalıdır. Bu sıkı toleranslar O-halka contasının etrafındaki sızıntıları önler. RVP 25 için standart O-halka boyutu 32 milimetre x 3 milimetre kesitlidir.
Takmaya hazır olduğunuzda, O-halkasına ince bir tabaka uyumlu hidrolik yağı veya gres uygulayın. Bu yağlama, O-halka yuvasının bükülmeden veya sıkışmadan düzgün şekilde oturmasına yardımcı olur. Çek Valf RVP 25'i manifoldun üzerine yerleştirin ve tüm montaj cıvatalarını elle başlatın. Daha sonra, arabadaki bijon somunlarını sıktığınıza benzer şekilde, bunları çapraz bir düzende kademeli olarak sıkın. Bu eşit sıkma, valf gövdesinin bükülmesini önler.
Çek Valf RVP 25 herhangi bir yönde monte edilebilir. Yatay, dikey veya açılı olarak monte edebilirsiniz. Akış yönünün vana gövdesinde işaretli okla eşleştiğinden emin olun. Ok, sıvının P1 portundan girip P2 portundan çıkması gereken serbest akış yönünü gösterir. Valfin ters takılması tüm akışı engelleyecektir, bu da pompanıza veya diğer bileşenlere zarar verebilir.
Mobil bir sistem tasarlıyorsanız ağırlık da göz önünde bulundurulması gereken diğer bir husustur. Çek Valf RVP 25'in ağırlığı yaklaşık 5,8 kilogramdır, bu da yaklaşık 12,8 pound'dur. Buna valf gövdesi ve standart montaj donanımı da dahildir. Farklı bağlantı noktası yapılandırmalarına sahip daha büyük sürümler biraz daha ağır olabilir.
Farklı Üreticileri ve Tedarikçileri Karşılaştırma
Birçok şirket Çek Valf RVP 25 veya uyumlu eşdeğerlerini üretmektedir. Farklılıkları anlamak, bütçenize ve performans ihtiyaçlarınıza göre akıllı bir satın alma kararı vermenize yardımcı olur.
HYDAC muhtemelen hidrolik çek valflerde en bilinen isimdir. Çek Valf RVP 25, 7 psi'den 65 psi'ye kadar en geniş açma basıncı seçeneklerini sunar. HYDAC valfleri sıkı testlerden geçer ve ISO 9001 sertifikasına sahiptir. HYDAC ürünlerini Kuzey Amerika ve Avrupa'daki ValinOnline ve Motion Industries gibi distribütörler aracılığıyla bulabilirsiniz. Dezavantajı maliyettir. HYDAC Çek Valf RVP 25 üniteleri konfigürasyona bağlı olarak genellikle 300 ila 500 ABD doları arasında değişir. Ancak bulunabilirlik mükemmeldir ve genellikle yedek parçaları hızlı bir şekilde temin edebilirsiniz.
MHA Zentgraf, öncelikle Avrupa pazarı için Çek Valf RVP 25 modellerini üretmektedir. Valfleri, bazı mühendislerin daha düşük açılma basınçları için tercih ettiği koni piston yerine bilye tipi bir tasarım kullanıyor. Zentgraf valfleri kompakttır ve dar alanlarda iyi çalışır. DIN standartlarını karşılar ve kişiselleştirme seçenekleri sunarlar. Fiyatlandırma 200 ila 400 dolar arasında düşüyor. Zentgraf valflerini DirectIndutry ve bazen eBay'de bulabilirsiniz, ancak Avrupa dışındaki bulunabilirlik sınırlı olabilir.

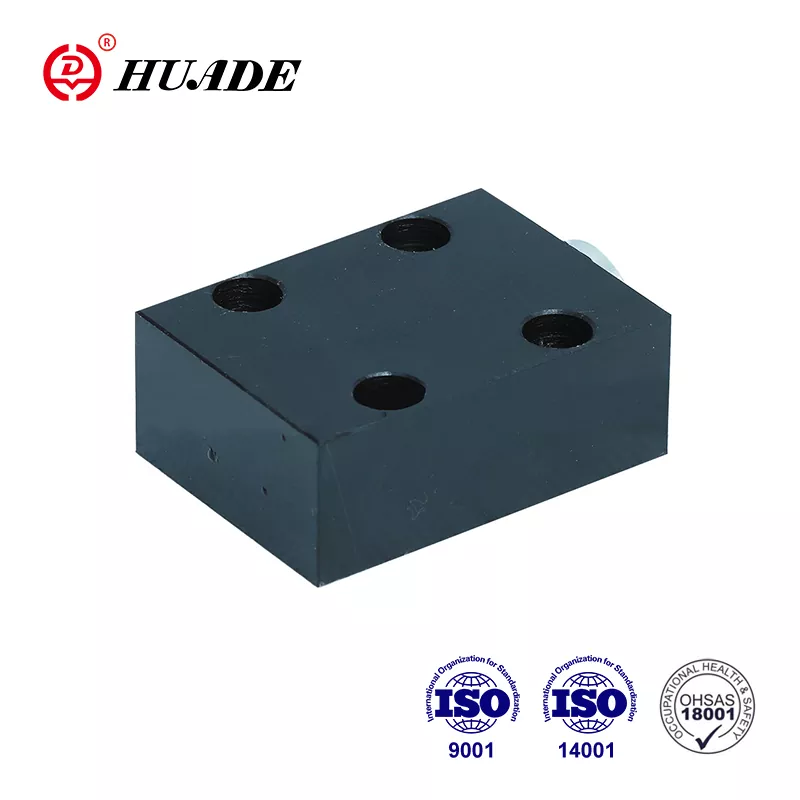

Huade ve Hengli gibi Çinli üreticiler, Check Valve RVP 25'in uyumlu versiyonlarını çok daha düşük fiyatlarla üretiyor. Huade, valflerini Rexroth uyumlu olarak pazarlıyor, bu da valflerin Rexroth bileşenleri için tasarlanan yerlere fiziksel olarak sığacağı anlamına geliyor. Fiyatlar Çin'den yaklaşık 42 dolar FOB'dan başlıyor, ancak nakliye ve ithalat vergilerini de hesaba katmanız gerekecek. Minimum sipariş miktarları genellikle tek parça olup, Huade'yi küçük projeler veya onarımlar için çekici kılmaktadır. Hengli benzer fiyatlandırmalar sunuyor ve özel kaplamalar aracılığıyla korozyona karşı dayanıklılığın arttırılması gibi seçenekler ekliyor.
Premium ve bütçe markaları arasında kalite farklılıkları mevcuttur. HYDAC ve Zentgraf valfleri genellikle daha sıkı üretim toleranslarına sahiptir, bu da daha tutarlı açma basınçları ve daha uzun hizmet ömrü anlamına gelir. Çin yapımı Çek Valf RVP 25 üniteleri birçok uygulama için iyi çalışır, ancak valften valfe daha fazla değişiklik görebilirsiniz. Arızanın tehlikeli veya pahalı olabileceği kritik bir sistem kuruyorsanız, HYDAC veya Zentgraf valfına fazladan ödeme yapmak mantıklı olacaktır. Daha az zorlu gereksinimlere sahip genel endüstriyel ekipmanlar için Huade veya Hengli vanaları iyi bir değer sağlar.
Bu üreticilerin tümü ISO 9001 sertifikası sunmaktadır; bu, kalite yönetimi standartlarını takip ettikleri anlamına gelir. Bazıları aynı zamanda ISO 14001 gibi çevre sertifikalarına ve ISO 45001 gibi güvenlik sertifikalarına da sahiptir. Sipariş verirken, mevzuata uygunluk için ihtiyacınız varsa tedarikçinizin malzeme sertifikaları ve test raporları sağlayabileceğini doğrulayın.
Çek Valf RVP 25'in Gerçek Dünya Uygulamaları
Çek Valf RVP 25, farklı endüstrilerdeki birçok hidrolik ekipman türünde kullanılmaktadır. Bu uygulamaları anlamak, bu vananın gerçek sistemlerde nereye uyduğunu görmenize yardımcı olur.
İnşaat ve hafriyat ekipmanlarında Check Valve RVP 25 yaygın olarak kullanılmaktadır. Örneğin ekskavatörlerde, operatör kumandaları hareket ettirmeyi bıraktığında pozisyonlarını koruması gereken hidrolik kollar bulunur. Silindire takılan RVP 25 Çek Valfı, yağın geriye doğru akmasını önleyerek kolun düşmesine neden olur. Bu yük tutma işlevi operatörleri güvende tutar ve hassas kontrol sağlar. Benzer uygulamalar buldozerlerde, vinçlerde ve forkliftlerde de görülüyor.
Üretim makineleri, Çek Valf RVP 25 kurulumlarından çeşitli şekillerde yararlanır. CNC işleme merkezleri, kesme işlemleri sırasında iş parçalarını sabit tutmak için hidrolik kelepçeler kullanır. Çek valfler, pompa basıncı dalgalansa bile kelepçelerin sıkı kalmasını sağlar. Enjeksiyon kalıplama makineleri sıcak plastiği yüksek basınç altında kalıplara pompalar. Çek Valf RVP 25, malzeme israfına ve üretimin yavaşlamasına neden olacak şekilde plastiğin enjeksiyon devresinden geriye doğru akmasını önler.
Presler ve makaslar gibi metal işleme ekipmanları, hidrolik silindirler aracılığıyla çok büyük kuvvetler üretir. Bu sistemler, operatör kontrolleri bıraktığında kontrolsüz hareketi önlemek için güvenilir çek valflere ihtiyaç duyar. Çek Valf RVP 25, metal işleme uygulamalarında tipik olan yüksek basınçların ve akış hızlarının üstesinden gelir. Düşük basınç düşüşü, sistemin hızlı döngülerde bile verimli kalması anlamına gelir.
Traktörler ve biçerdöverler de dahil olmak üzere tarım ekipmanları, aletler ve direksiyon için hidrolik sistemler içerir. Çek Valf RVP 25, hidrolik pompaları, traktör motoru kapatıldığında meydana gelebilecek ters dönüş hasarından korur. Valf aynı zamanda kaldırma devrelerindeki basıncın korunmasına da yardımcı olarak, yokuşlara park edildiğinde ekipmanların yavaşça aşağı doğru kaymasını önler.
Otomatik üretim hatları damgalama, presleme ve malzeme taşıma gibi tekrarlanan görevler için sıklıkla hidrolik güç kullanır. Çek Valf RVP 25, birden fazla silindiri merkezi bir konumdan kontrol eden manifold bloklarına sığar. Bu organize yaklaşım boruları azaltır, yerden tasarruf sağlar ve sorun gidermeyi kolaylaştırır. Dakikada 550 litreye varan akış hızları, RVP 25'i hızlı üretim ekipmanları için bile uygun hale getirir.
Spesifik bir örnek, Çek Valf RVP 25'in kompakt bir manifoldda basınç tahliye valfleriyle birlikte çalıştığı robotik montaj sistemini içerir. Robot kolu hızlı ve hassas bir şekilde hareket eder ve dakikada yaklaşık 600 litre akış hızı gerektirir. Mühendisler, Çek Valf RVP 25'i kurarak önceki kurulumlarına kıyasla yüzde 15 daha iyi sistem verimliliği elde etti. Düşük basınç düşüşü, pompanın daha az enerji kullanması ve işletme maliyetlerinin azalması anlamına geliyordu.
Fabrikalardaki sabit hidrolik güç üniteleri genellikle pompa çıkışlarında Çek Valf RVP 25 ünitelerini içerir. Bu, sistem basıncının pompa durduğunda pompadan geri akarak hasara yol açmasını önler. Valf ayrıca pompanın sistem basıncını hemen aşması gerekmediği için daha sorunsuz başlatmaya olanak tanır. Bu uygulama basit ancak güvenilirlik açısından kritik öneme sahiptir.
Çek Valf RVP 25'inizin Bakımı ve Sorun Giderme
Düzenli bakım, Çek Valf RVP 25'inizin yıllarca düzgün çalışmasını sağlar. İyi haber şu ki, bu vanalar, doğru şekilde monte edildikleri ve tasarım sınırları dahilinde çalıştırıldıkları takdirde çok az dikkat gerektirir.
Sisteminizin ne kadar sıkı çalıştığına bağlı olarak her altı ila on iki ayda bir görsel incelemeyle başlayın. Valf gövdesi veya montaj yüzeyi çevresinde yağ sızıntısı olup olmadığına bakın. Birkaç damla, değiştirilmesi gereken aşınmış bir O-halkanın göstergesi olabilir. Aşırı sızıntı, montaj cıvatalarının gevşediği veya manifold yüzeyinin hasar gördüğü anlamına gelebilir. Tüm montaj cıvatalarının belirtilen 70 Newton-metre torkta sıkı kaldığını kontrol edin.
Açma basıncını test etmek, iç yayın hala düzgün çalışıp çalışmadığını gösterir. Ayarlanabilir basınç ve akış kontrollerine sahip bir test tezgahına ihtiyacınız olacak. Çek Valf RVP 25'i test tezgahına bağlayın ve basıncı ileri yönde kademeli olarak artırın. Akışın başladığı basınca dikkat edin. Bunu vananın teknik özellikleriyle karşılaştırın. Açma basıncı önemli ölçüde arttıysa, valfte pistonu yuvasından uzak tutan kirlenme olabilir. Açma basıncı azalmışsa yay, yorulma veya korozyondan dolayı zayıflıyor olabilir.
Çek Valf RVP 25'in yapıştığını veya yavaş tepki verdiğini fark ederseniz iç temizliğin yapılması gerekli olur. Vanayı manifolddan çıkarın ve dikkatlice sökün. Bazı valfler, iç parçalara zarar vermemek için özel aletler gerektirir. Tüm bileşenleri hidrolik sıvınızla uyumlu bir solventle temizleyin. Mineral ispirtolar mineral yağ sistemlerinde iyi çalışır. Koni yuvasını ve pistonu aşınma veya çizik açısından inceleyin. Küçük kusurlar bile sızıntıya neden olabilir. Yayı korozyon veya kalıcı deformasyon açısından kontrol edin.
Herhangi bir büyük servis sırasında O-halkalarını değiştirin. Bu kauçuk contalar, özellikle aşırı sıcaklıklara veya uyumsuz sıvılara maruz kaldıklarında zamanla esnekliğini kaybeder. Orijinal malzemeyle eşleşen orijinal yedek O-halkaları kullanın. FPM O-halkaları NBR'den daha pahalıdır ancak sıcak koşullarda daha uzun süre dayanır. Montaj sırasında yeni O-halkalara ince bir tabaka halinde hidrolik sıvısı uygulayın.
Çek Valf RVP 25'in içindeki valf kartuşu çoğu modelde değiştirilebilir. Önemli bir aşınma veya hasar bulursanız, yeni bir kartuş sipariş etmek genellikle bileşenleri tek tek onarmaya çalışmaktan daha ekonomiktir. Yedek parçaların orijinal üreticiden veya doğrulanmış uyumlu bir kaynaktan geldiğinden emin olun. Genel parçalar aynı tolerans özelliklerini karşılamayabilir.
Yedek Çek Valf RVP 25 ünitesini temiz ve kuru bir yerde saklayın. Kontaminasyonu önlemek için portları plastik kapaklarla kapatın. Aşırı sıcaklıkta depolama O-halkalarına zarar verebilir; bu nedenle yedek parçaları mümkünse iklim kontrollü bir alanda saklayın. Depolanan vanaları yıllık olarak kontrol edin ve bozulma belirtileri gösteren O-halkaları değiştirin.
Önemli Çalıştırma Hususları
Check Valve RVP 25'in sisteminizde ne kadar iyi performans göstereceğini çeşitli faktörler etkiler. Bu hususları anlamak sorunlardan kaçınmanıza yardımcı olur.
Döngü sıklığı çoğu insanın düşündüğünden daha önemlidir. Çek Valf RVP 25 ara sıra yapılan döngüleri çok iyi idare eder, ancak hızlı ve sürekli çalışma için tasarlanmamıştır. Üreticiler standart versiyonlar için genellikle maksimum 10.000 işlemlik çevrim ömrü belirtir. Uygulamanız daha sık tekrarlanırsa yay ve sızdırmazlık yüzeyleri daha hızlı aşınır. Bunun yerine yüksek çevrimli uygulamalar için pilot kumandalı çek valf kullanmayı düşünün.
Sıvı viskozitesi, Çek Valf RVP 25'teki basınç düşüşünü değiştirir. Spesifikasyonlar, endüstriyel hidrolikler için tipik olan 335 SUS civarında viskoziteye sahip mineral yağı varsayar. Daha kalın sıvılar daha yüksek basınç düşüşlerine neden olur, bu da sistem verimliliğini azaltır ve daha fazla ısı üretir. Daha ince sıvılar iç parçaları yeterince yağlamayabilir ve daha hızlı aşınmaya neden olabilir. En iyi sonuçları elde etmek için belirtilen viskozite aralığı olan saniyede 2,8 ila 500 milimetre kareye sadık kalın.
Kirlenme, Çek Valf RVP 25 de dahil olmak üzere tüm hidrolik valflerin başlıca düşmanıdır. Valf içindeki dar boşluklar, kiri veya metal parçacıkları tolere edemez. Hidrolik sıvınızı daima en az 20 mikron, tercihen 10 mikron veya daha ince olacak şekilde filtreleyin. Kirliliğin vanaya ulaşmadan önce yakalanması için filtreyi Çek Valf RVP 25'in yukarı akışına takın. Filtreleri üreticinin planına göre düzenli olarak değiştirin.
Aşırı sıcaklıklar hem performansı hem de kullanım ömrünü etkiler. Çek Valf RVP 25 eksi 20 ila artı 100 santigrat derece arasında çalışırken, bu aralığın ortasında kalmak daha iyidir. Çok düşük sıcaklıklar contaları sertleştirir ve açma basıncını artırabilir. Çok yüksek sıcaklıklar contaları yumuşatır ve aşınmayı hızlandırır. Sisteminiz sürekli olarak sıcak çalışıyorsa, FPM O-halkalarına yükseltme yapmayı veya hidrolik devrenize bir ısı eşanjörü eklemeyi düşünün.
Kurulum yönü Çek Valf RVP 25'i mekanik olarak etkilemez ancak bakım erişimi açısından önemli olabilir. Gelecekteki servis işlemleri için vanayı montaj cıvatalarına ulaşabileceğiniz bir yere monte edin. Mümkünse, sıkışan hava kabarcıklarının doğal olarak çıkabileceği şekilde yönlendirin. Vana herhangi bir konumda çalışırken, portları yatay olacak şekilde monte edilmesi, ilk çalıştırma sırasında havanın alınmasını kolaylaştırır.
Sistem basıncındaki ani artışlar, çek valfler de dahil olmak üzere her türlü hidrolik bileşene zarar verebilir. Sisteminizin, pompanızın akış hızına uygun boyutta yeterli basınç tahliye vanaları içerdiğinden emin olun. Çek Valf RVP 25, 350 bar sürekli basınç için derecelendirilmiştir, ancak bu değerin üzerinde tekrarlanan artışlar ömrünü kısaltacaktır. Sisteminizde sık sık basınç dalgalanmaları yaşanıyorsa, basınç sönümleyiciler veya akümülatörler takmayı düşünün.
Sisteminiz için Doğru Çek Valf RVP 25'in Seçilmesi
Doğru valf spesifikasyonunun seçilmesi, valf özelliklerinin sistem gereksinimlerinize uygun hale getirilmesini gerektirir. Sisteminizin maksimum çalışma basıncını tanımlayarak başlayın. Basınç artışlarını hesaba katmak için en az yüzde 20'lik bir güvenlik marjı ekleyin. Sisteminiz normalde 280 barda çalışıyorsa, Çek Valf RVP 25'in 350 bar değeri yeterli marj sağlar. Daha yüksek basınçlar için farklı bir valf serisine ihtiyacınız olacaktır.
Daha sonra akış hızı hesaplaması gelir. Çek Valf RVP 25'i kuracağınız devredeki maksimum akışı belirleyin. Bunu, üreticiye bağlı olarak genellikle dakikada 150 ila 550 litre olan vananın akış değeriyle karşılaştırın. Basınç düşüşü eğrilerini kontrol etmeyi unutmayın. Daha yüksek akış hızları daha büyük basınç düşüşlerine neden olur, bu da enerji israfına ve ısı oluşumuna neden olur. Gerekli akışınız 10 bar'dan fazla basınç düşüşü yaratıyorsa, daha büyük bir vana boyutu veya iki vanayı paralel olarak düşünün.
Açma basıncı seçimi özel uygulamanıza bağlıdır. Çoğu kullanım için standart 0,5 bar açma basıncı iyi sonuç verir. Bu düşük ayar, normal çalışma sırasındaki direnci en aza indirir. Ancak bazı durumlarda daha yüksek açma basıncına ihtiyacınız olabilir. Bir yükü dikey tutmaya çalışıyorsanız, daha yüksek açılma basıncı, kaymaya karşı daha iyi güvenlik sağlar. Herhangi bir geri akışı, hatta hafif bir karşı basıncı bile önlemeniz gerekiyorsa, 4,5 bar'lık bir açma basıncı seçin. Daha yüksek açma basınçlarının aynı zamanda ileri basınç düşüşünü de artırdığını unutmayın.
Bağlantı noktası konfigürasyonu manifoldunuza veya borularınıza uygun olmalıdır. Çek Valf RVP 25, NPT dişleri, SAE O-halka bağlantı noktaları ve BSPP dişleri dahil olmak üzere çeşitli bağlantı noktası seçenekleriyle birlikte gelir. Manifold montajı için port aralığının ve montaj deliği düzeninin manifold tasarımınıza uygun olduğunu doğrulayın. Çoğu üretici, uygunluğu doğrulamak için tasarım yazılımınıza aktarabileceğiniz CAD modelleri sağlar. Satın alma işleminizi tamamlamadan önce bu modelleri indirin.
Uzun valf ömrü için malzeme uyumluluğu çok önemlidir. Standart Çek Valf RVP 25, mineral bazlı hidrolik yağlar ve fosfat ester sıvılarıyla çalışır. Su-glikol karışımları, sentetik sıvılar veya biyolojik olarak parçalanabilen yağlar kullanıyorsanız hem valf gövdesi hem de contalarla uyumluluğu doğrulayın. Bazı üreticiler olağandışı akışkanlar için özel conta malzemeleri sunmaktadır. Şüpheye düştüğünüzde rehberlik için üreticinin teknik desteğine başvurun.
Bütçe hususları marka seçiminizi etkiler. Maliyet öncelikli endişenizse ve uygulamanız kritik değilse, Çek Valf RVP 25'in Huade veya Hengli versiyonları önemli tasarruflar sunar. Güvenilirliğin çok önemli olduğu zorlu uygulamalar için HYDAC veya Zentgraf valfleri, daha iyi tutarlılık ve destek sayesinde yüksek maliyetlerini haklı çıkarır. Yalnızca ilk satın alma fiyatını değil, bir vananın arızalanması durumunda olası arıza süresi de dahil olmak üzere toplam sahip olma maliyetini göz önünde bulundurun.
Proje planlaması için teslim süresi ve kullanılabilirlik önemlidir. HYDAC valfleri Kuzey Amerika ve Avrupa'da kolaylıkla temin edilebilir ve genellikle birkaç gün içinde gönderilir. Özellikle özelleştirmeye ihtiyacınız varsa Çinli üreticilerin teslimat için birkaç haftaya ihtiyacı olabilir. Proje gecikmelerini önlemek için siparişinizi buna göre planlayın.
Çek Valf RVP 25'in Diğer Seçeneklerle Karşılaştırması
Alternatifleri anlamak, Çek Valf RVP 25'in uygulamanız için doğru seçim olduğunu doğrulamanıza yardımcı olur. Diğer birçok valf tipi, her biri farklı güçte olan tek yönlü akış kontrolü sağlar.
RV serisi gibi standart hat içi çek valfler, RVP 25 ile aynı temel prensibi kullanır ancak bir manifolda cıvatalamak yerine dişli bağlantı noktalarına bağlanır. RV serisi basit boru sistemleri için iyi çalışır, ancak Çek Valf RVP 25 manifold tasarımlarında önemli ölçüde yer tasarrufu sağlar. Boruları tek tek RV valflerine yönlendirmek yerine birden fazla RVP 25 valfini kompakt bir blokta paketleyebilirsiniz. Bu sızıntı noktalarını azaltır ve sistemi daha organize hale getirir. Bununla birlikte, mevcut bir boru sistemini yeniliyorsanız RV valflerinin kurulumu, manifold montajı için yeniden tasarlamaktan daha kolay olabilir.
Pilot kumandalı çek valfler, ters basınca karşı bile valfi açmanıza olanak tanıyan ek bir kontrol portu sunar. Bu özellik, çek valf tarafından kilitlenen bir silindiri geri çekmeniz gerektiğinde kullanışlıdır. Çek Valf RVP 25'in bu pilot işlevi yoktur, bu da onu daha basit ve daha ucuz hale getirir. Kesinlikle pilot çalışmaya ihtiyacınız varsa farklı bir valf tipi isteyeceksiniz. Ancak temel tek yönlü akış kontrolü için, daha basit olan Çek Valf RVP 25 daha güvenilirdir çünkü arızalanacak daha az parçası vardır.
Zentgraf gibi üreticilerin küresel tip çek valfleri, bilyenin konik pistondan daha az kütlesi olduğundan çok hızlı tepki verir. Bu hızlı yanıt, hızlı basınç değişikliklerinin olduğu sistemlerde iyi çalışır. Ancak HYDAC Çek Valf RVP 25 ünitelerinde kullanılanlara benzer koni tasarımları genellikle daha iyi sızdırmazlık sağlar çünkü koni yuvayla daha fazla temas alanı sağlar. Koni tasarımı ayrıca milyonlarca döngüde yüksek basınçları daha güvenilir bir şekilde yönetir. Bilye ve koni arasındaki seçiminiz, daha hızlı yanıta mı yoksa daha iyi sızdırmazlık mı istediğinize bağlıdır.
Oransal valfler, basit açma-kapama işlemi yerine değişken akış kontrolü sağlar. Bunlar çek valflerden tamamen farklıdır ve farklı bir amaca hizmet eder. İkisini karıştırmayın. Oransal valfler çok daha pahalıdır ve elektronik kontroller gerektirir. Çek Valf RVP 25, basınç farkına bağlı olarak otomatik olarak çalışan pasif bir cihazdır. Bu basitlik onu son derece güvenilir ve temel akış kontrol görevleri için uygun kılar.
Yaylı emniyet valfleri, çek valflere benzer ancak farklı bir işleve sahiptir. Tahliye vanaları, basınç belirli bir sınırı aştığında açılarak sistemleri aşırı basınca karşı korur. Çek Valf RVP 25, basınç seviyesine göre değil akış yönüne göre çalışır. Birçok sistem her iki tip valfi bir arada kullanır. Çek Valf RVP 25, tahliye valfleri basınç artışlarıyla başa çıkarken geri akışı önler.
Gelecek Trendleri ve Teknoloji Entegrasyonu
Hidrolik teknolojisi gelişmeye devam ediyor ve Çek Valf RVP 25 sektöre uyum sağlıyor. Bazı üreticiler artık akışı, basıncı ve sıcaklığı izleyen entegre sensörlere sahip çek valfler sunuyor. Bu akıllı vanalar, endüstriyel Nesnelerin İnterneti ağlarına bağlanarak gerçek zamanlı sistem izlenmesine olanak tanır. Sensör entegrasyonu özellikle RVP 25'te henüz yaygın olmasa da, teknolojinin nereye gittiğini temsil ediyor. Vana performansını uzaktan takip edebildiğinizde kestirimci bakım mümkün hale gelir.
Malzeme bilimindeki gelişmeler, hidrolik bileşenlerin zorlu ortamlarda daha uzun süre dayanmasını sağlıyor. Yeni conta malzemeleri, yüksek sıcaklıklara ve agresif sıvılara geleneksel kauçuğa göre daha iyi direnç gösterir. Valf gövdelerindeki yüzey işlemleri fazla maliyet eklemeden daha iyi korozyon direnci sağlar. Bu teknolojiler olgunlaştıkça, Check Valve RVP 25 ünitelerinin giderek daha zorlu uygulamalarla başa çıkmasını bekleyebiliriz.
Minyatürleştirme, hidrolik valfleri etkileyen başka bir trenddir. Mobil ekipman daha kompakt hale geldikçe, performansı korurken hidrolik bileşenlerin küçültülmesi yönünde baskı ortaya çıkar. Çekvalf RVP 25'in manifolda monte tasarımı bu ihtiyacı geleneksel hat içi valflerden daha iyi karşılamaktadır. Gelecek sürümler, katmanlı üretim gibi gelişmiş üretim teknikleri aracılığıyla daha küçük paketlere daha fazla işlevsellik sığdırabilir.
Çek Valf RVP 25 Hakkında Son Düşünceler
Çek Valf RVP 25, orta basınçlı hidrolik sistemlerde tek yönlü akış kontrolü için olgun ve güvenilir bir çözümü temsil eder. Basit tasarımı, inşaat ekipmanlarından otomatik üretime kadar çok çeşitli uygulamalarda tutarlı performans sağlar. Vananın 350 bar basınca ve dakikada 550 litreye kadar akışa dayanabilme özelliği, onu zorlu endüstriyel kullanıma uygun hale getirir.
Üreticiler arasında seçim yapmak, maliyet ile kalite gerekliliklerini dengelemeyi gerektirir. HYDAC üstün performans ve en geniş kullanılabilirliği sunar. Zentgraf, Avrupa mühendisliğine iyi bir kişiselleştirme olanağı sunuyor. Huade ve Hengli, uygun fiyatlarla işlevsel performans sunuyor. Tüm bu seçenekler size vana seçimini proje gereksinimlerine göre eşleştirme esnekliği sağlar.
Doğru kurulum ve bakım, uzun servis ömrü sağlar. Çek Valf RVP 25'i düz, temiz bir manifold yüzeyine doğru torklu cıvatalarla monte edin. Hidrolik sıvıyı temiz ve belirtilen sıcaklık aralığında tutun. Açma basıncını periyodik olarak kontrol edin ve büyük servis aralıklarında O-halkaları değiştirin.
Ayrıntılı teknik özellikler ve CAD modelleri için HYDAC'ın resmi sitesi gibi üretici web sitelerini veya DirectIndutry gibi mühendislik platformlarını ziyaret edin. Satın almaya hazırsanız ValinOnline, Motion Industries ve Made-in-China gibi tedarikçiler çeşitli fiyatlandırma seçenekleri sunar. İster yeni bir sistem tasarlıyor olun ister aşınmış bir valfi değiştiriyor olun, Çek Valf RVP 25 güvenebileceğiniz kanıtlanmış performans sağlar.
