Hidrolik akış kontrol vanalarıaktüatörlerin hızını ve zamanlamasını kontrol etmek için hidrolik sıvının akış hızının düzenlenmesinden sorumlu hidrolik sistemlerde temel bileşenlerdir. İster endüstriyel makineler, inşaat ekipmanları veya üretim sistemleri ile çalışın, bu vanaların nasıl düzgün bir şekilde ayarlanacağını anlamak, optimal sistem performansı, enerji verimliliği ve ekipman uzun ömürlülüğü için çok önemlidir.
Ayarlama prosedürlerine dalmadan önce, hidrolik akış kontrol vanalarının ne yaptığını ve nasıl çalıştıklarını anlamak önemlidir. Bu valfler, akış yolunda değişken bir kısıtlama oluşturarak bir sistemden akan hidrolik sıvının hacmini düzenler. Birincil amaç, sistemdeki yük varyasyonları veya basınç değişikliklerinden bağımsız olarak silindirler ve motorlar gibi hidrolik aktüatörlerin hızını kontrol etmektir.
Akış kontrol vanaları, iğne valfleri, gaz kelebeği vanaları ve basınç telafi edilmiş akış kontrol vanaları dahil olmak üzere çeşitli tiplerde gelir. Her türün özel uygulamaları ve ayarlama yöntemleri vardır, ancak temel ilkeler tüm varyantlarda tutarlı kalır.
Hidrolik sistemlerle çalışırken güvenlik her zaman en önemli önceliğiniz olmalıdır. Herhangi bir ayarlamayı denemeden önce, sistemin tesisinizin güvenlik prosedürlerine göre düzgün bir şekilde basınçlı ve kilitlendiğinden emin olun. Hidrolik sistemler, uygun önlemler alınmazsa ciddi yaralanmalara veya ölüme neden olabilecek son derece yüksek basınçlar altında çalışır.
Uygun anahtarlar, basınç göstergeleri, akış sayaçları ve güvenlik ekipmanı dahil olmak üzere gerekli araçları toplayın. Hidrolik şemalar, valf özellikleri ve üreticinin ayar prosedürleri dahil olmak üzere sistemin teknik dokümanlarını kolayca elde edin. Maksimum basınç, akış hızları ve sıcaklık aralıkları dahil olmak üzere sistemin çalışma parametrelerini anlamak güvenli ve etkili ayarlamalar için gereklidir.
Hidrolik sistemi iyice inceleyerek ve ayar gerektiren spesifik akış kontrol vanasını tanımlayarak başlayın. Valf performansını etkileyebilecek görünür hasar, sızıntı veya kontaminasyon belirtileri olup olmadığını kontrol edin. Kontamine hidrolik sıvı düzensiz valf davranışına neden olabilir ve ayarlamadan önce ele alınmalıdır.
Sistemin mevcut performansını inceleyin ve çözmeye çalıştığınız sorunları belgeleyin. Yaygın problemler arasında çok hızlı veya yavaş hareket eden aktüatörler, sarsıntılı hareket veya tutarsız döngü süreleri bulunur. Bu belirtileri anlamak, ayarlama stratejinize rehberlik edecektir.
Herhangi bir ayarlamadan önce, valften akım akış hızlarının taban çizgisi ölçümlerini oluşturun. Bu, hidrolik çizgiye monte edilmiş bir akış ölçer kullanılarak veya aktüatör hızlarını ölçerek ve silindir yer değiştirmesine veya motor spesifikasyonlarına dayalı akış hesaplanarak gerçekleştirilebilir.
Bu ölçümleri, ayarlama işlemi sırasında referans noktaları olarak hizmet edeceğinden dikkatlice belgeleyin. Mümkünse, valfin farklı çalışma senaryolarında nasıl performans gösterdiğini anlamak için çeşitli yük koşulları altında akış hızlarını ölçün.
Çoğu hidrolik akış kontrol vanası, valfin kısıtlamasını değiştiren bir ayar vidası veya düğme içerir. Ayar mekanizması tipik olarak valf gövdesi içindeki bir iğne, makara veya diğer akış kısıtlayıcı elemanının konumunu değiştirerek çalışır.
Küçük ayarlamalarla başlayın, genellikle bir seferde çeyrek turdan fazla olmayın. Saat yönünde dönme genellikle akışı azaltır (kısıtlamayı artırır), saat yönünün tersine dönme akışı arttırır (kısıtlamayı azaltır). Bununla birlikte, özel valfinizin ayar yönünü onaylamak için her zaman valf üreticisinin belgelerine danışın.
Her ayardan sonra, hidrolik sıvının çalışma sıcaklığına ulaşmasını ve ayarlamanın tam olarak yürürlüğe girmesini sağlamak için sistemi birkaç eksiksiz döngü boyunca çalıştırın. Değişikliği ölçmek için her ayardan sonra akış hızını veya aktüatör hızını ölçün.
Hedef değerlerinize yakın akış hızlarına ulaştıktan sonra, ayarlamayı ince ayarlamaya başlayın. Bu süreç sabır ve hassasiyet gerektirir, çünkü küçük ayarlamaların sistem performansı üzerinde önemli etkileri olabilir. Her ayardan sonra artımlı değişiklikler yapın ve sistemi iyice test edin.
Sistem istikrarına ve tutarlılığına dikkat edin. Düzgün ayarlanmış bir akış kontrol valfi, av veya salınım olmadan pürüzsüz, öngörülebilir aktüatör hareketi sağlamalıdır. Düzensiz davranışları fark ederseniz, sistemdeki hava, kontamine sıvı veya yıpranmış valf bileşenlerini kontrol edin.
Hidrolik sıvı viskozitesi, valften akış hızlarını etkileyebilen sıcaklıkta değişir. Bazı gelişmiş akış kontrol vanaları sıcaklık telafisi özelliklerini içerir, ancak çalışma ortamınızdaki aşırı sıcaklık değişimlerini hesaba katmak için manuel ayarlamalar gerekebilir.
Beklenen çalışma sıcaklıklarının tamamındaki sistem performansını izleyin ve gerekirse mevsimsel ayarlamalar yapın. Desenler oluşturmak ve gelecekteki bakım programlarını optimize etmek için bu ayarların ayrıntılı kayıtlarını saklayın.

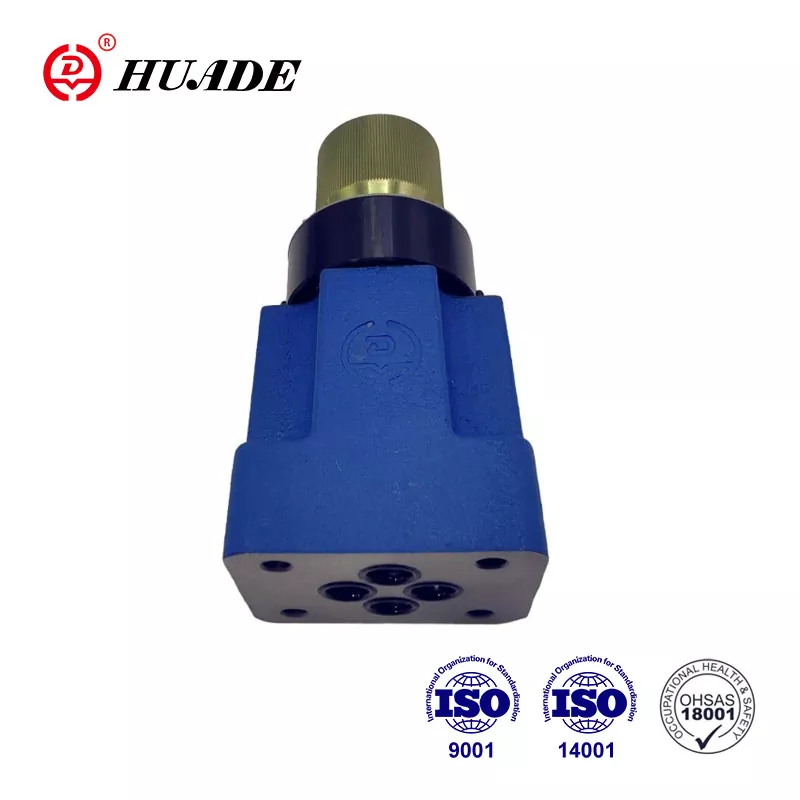

Basınçlı akış kontrol vanaları, sistemdeki basınç değişimlerine rağmen tutarlı akış hızlarını korur. Bu valfler tipik olarak hem akış hem de basınç ayarlama özelliklerine sahiptir. Basınç telafisi ayarı, akış kontrol deliği boyunca diferansiyel basıncı ayarlarken, akış ayarı gerçek akış hızını kontrol eder.
Basınçlı telafi edilmiş valfleri ayarlarken, önce basınç telafisini sisteminizin çalışma basıncı aralığına göre uygun seviyeye ayarlayın. Then adjust the flow control to achieve the desired flow rate. Bu iki aşamalı işlem, değişen yük koşullarında optimum valf performansı sağlar.
Yük algılama hidrolik sistemlerinde, akış kontrol valfi ayarlamaları valf ve sistemin yük algılama pompası arasındaki etkileşimi dikkate almalıdır. Bu sistemler, akış kontrol valfi davranışını etkileyebilecek sistem talebine göre pompa çıkışını otomatik olarak ayarlar.
Yük algılama sistemlerinde vanaları ayarlarken, valf ayarlamaları yapmadan önce pompanın basınç ve akış ayarlarının düzgün yapılandırıldığından emin olun. Pompa çıkışı ve valf ayarları arasındaki ilişki, optimal sistem verimliliği ve performansı elde etmek için kritik öneme sahiptir.
Aşırı ayarlama, hidrolik akış kontrol vanalarıyla çalışırken en yaygın hatalardan biridir. Büyük ayarlamalar yapmak sistem kararsızlığına yol açabilir ve hassas bileşenlere zarar verebilir. Her zaman küçük, artımlı değişiklikler yapın ve ayarlamalar arasında iyice test edin.
Sistem ısınma süresini göz önünde bulundurmak başka bir sıklık hatasıdır. Hidrolik sistemler soğukken çalışma sıcaklığında farklı performans gösterir. Nihai ayarlamalar yapmadan önce her zaman sistemin normal çalışma sıcaklığına ulaşmasına izin verin.
Sistem kontaminasyonunun göz ardı edilmesi zayıf valf performansına ve başarısız ayarlamalara yol açabilir. Kirlenmiş hidrolik sıvı, valf yapışmasına, düzensiz çalışmaya ve erken aşınmaya neden olabilir. Valf ayarlamalarını denemeden önce kontaminasyon sorunlarını adresleyin.
Optimal sistem çalışmasını sürdürmek için akış kontrol valfi performansının düzenli olarak izlenmesi gereklidir. Sızıntı kontrolü, akış hızlarının doğrulanmasını ve performans değişikliklerini belgelemeyi içeren rutin bir denetim programı oluşturun.
Tarihler, ayarlar ve performans ölçümleri dahil olmak üzere tüm ayarların ayrıntılı kayıtlarını saklayın. Bu belgeler, gelecekteki sorunların giderilmesi ve bakım programlarının optimize edilmesi için paha biçilmez olacaktır.
Potansiyel valf problemlerini sistem performansını etkilemeden önce tespit etmek için titreşim analizi veya termal görüntüleme gibi durum izleme tekniklerini uygulamayı düşünün. Sorunların erken tespiti proaktif bakım sağlar ve maliyetli kesinti süresini önler.
Hidrolik akış kontrol vanalarını düzgün bir şekilde ayarlamak, hem hidrolik prensiplerin anlaşılmasını, güvenliğe dikkat etmeyi ve detaylara dikkat göstermeyi gerektiren bir sanat hem de bilimdir. Sistematik ayar prosedürlerini takip ederek, ayrıntılı kayıtları koruyarak ve güvenliğe öncelik vererek, ekipman yaşamını genişletirken ve operasyonel verimliliği artırırken hidrolik sisteminizin performansını optimize edebilirsiniz.
Her hidrolik sistemin benzersiz olduğunu ve ayarlama tekniklerinin belirli sistem gereksinimlerine, çalışma koşullarına ve üretici önerilerine göre uyarlanması gerekebileceğini unutmayın. Şüphe duyduğunuzda, uygun ayarlama prosedürlerini ve optimal sistem performansını sağlamak için hidrolik sistem uzmanlarına veya valf üreticisinin teknik destek ekibine danışın.
