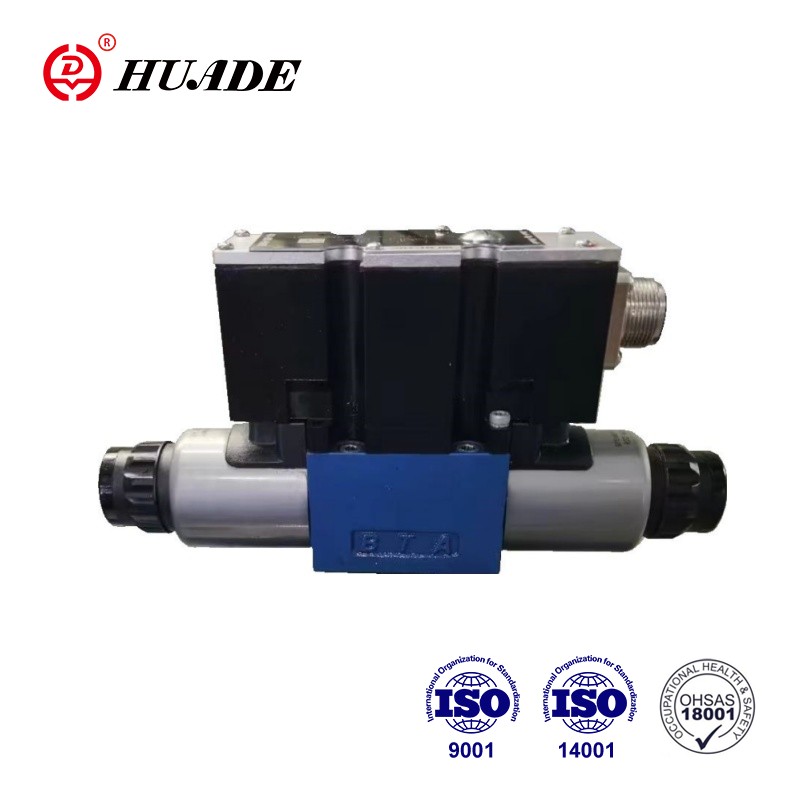

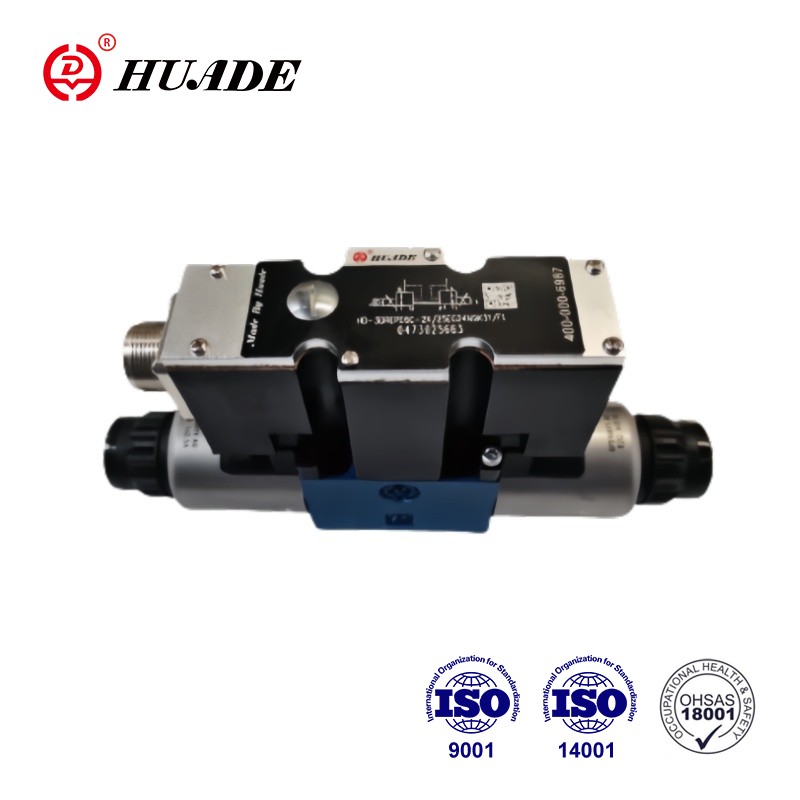

3 yollu basınç düşürücü vana tipi 3DREP6-2X... doğrudan oransal solenoidler tarafından çalıştırılır. Bir elektrik giriş sinyalini oransal basınç çıkış sinyaline dönüştürürler. Oransal solenoidler, merkezi dişli ve çıkarılabilir bobinli, kontrol edilebilir ıslak pinli DC solenoidlerdir. Solenoidler isteğe bağlı olarak harici kontrol elektroniği (tip 3DREP-2X) veya entegre kontrol elektroniği (tip 3DREPE-2X) aracılığıyla kontrol edilir.
| Hidrolik | |||
| Vana tipi | HD-3DREP | HD-3DREPE | |
| Çalışma basıncı aralığı MPa | Bağlantı Noktası P | Basınç aşaması 1,6 için 2 ila 10 | |
| Basınç aşaması 2,5 için 3 ila 10 | |||
| Basınç aşaması 4,5 için 5 ila 10 | |||
| Bağlantı noktası T | 0'dan 3'e | ||
| Maks. akış L/dak | 15(△p=5MPa) | ||
| Filtre inceliği (μm) | ≤20(tercihen≤10) | ||
| Histerezis (%) | ≤5 | ||
| Tekrarlanabilirlik doğruluğu (%) | ≤1 | ||
| Tepki hassasiyeti (%) | ≤0,5 | ||
| Basınç sıvısı | Mineral yağ veya fosfat ester | ||
| Viskozite aralığı mm2/S | 20~ 380 | ||
| Basınçlı sıvı sıcaklık aralığı (°C) | -20~+80 | ||
| Ağırlık (Kg) | 2 | 2.2 | |
| Elektrik | |||
| Elektrik verileri, solenoid | |||
| Vana tipi | HD-3DREP | HD-3DREPE | |
| Gerilim türü | DC | DC | |
| Nominal gerilim (V) | 24 | ||
| Maksimum akım (A) | 1.5 | 2.5 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 4.8 | 2 |
| Maksimum sıcak değer | 7.2 | 3 | |
| Görev (%) | 100 | ||
| Bobin sıcaklığı °C | 150'ye kadar | ||
| Koruma | IP65 | ||
| Elektrik, kontrol elektroniği | |||
| Amplifikatör | HD-VT-VSPA2-50-1X/T1(1 rampa süresiyle) | entegre kontrol elektroniği | |
| HD-VT-VSPA2-50-1X/T5(5 rampa süresiyle) | |||
| Besleme gerilimi | Nominal gerilim VDC | 24 | |
| Alt sınır değeri V | 19 | ||
| Üst sınır değeri V | 35 | ||
| mevcut tüketim | Imaks A | 1.8 | |
| Darbe akımı A | 4 | ||
Özellikler:
▶ Basıncın ve akışın yönünün kontrolü için doğrudan kontrol edilen oransal valfler
▶Merkezi dişli ve çıkarılabilir bobinli orantısal solenoidler aracılığıyla çalıştırılır
▶Elle geçersiz kılma, isteğe bağlı
▶Yay merkezli kontrol makarası
▶Entegre elektronikli, A1 arayüzüne sahip HD-3DREPE tipi
▶HD-3DREP tipi için harici kontrol elektroniği:
▶Eurocard formatında analog amplifikatör tipi HD-VT-VSPA2-50-1X/...
▶Dijital amplifikatör tipi HD-VT-VSPD-1-1X/. ..Eurocard formatında
▶Modüler tasarımlı HD-VT-11118 tipi elektrikli amplifikatör
▶ Tek kaynaktan valf ve oransal kontrol elektroniği
Başvuru:
Oransal basınç düşürücü valf 3DREP6-2X, takım tezgahları, hafif sanayi, metalurji vb. gibi çeşitli endüstrilerdeki hidrolik sistemlerin otomatik kontrolünde yaygın olarak kullanılmaktadır.
Valf temel olarak aşağıdakilerden oluşur: solenoidler (5 ve 6), mahfaza (1), basınç ölçüm makaraları (3 ve 4) ile kontrol makarası (2) ve isteğe bağlı entegre valf elektroniği (7).
Solenoidlerin (5 ve 6) enerjisi kesildiğinde, kontrol makarası (2) sıkıştırma yayları tarafından orta konumunda tutulur. Kontrol makarası (2) solenoidlerden birine enerji verildiğinde doğrudan çalıştırılır.
Örn. solenoide (5) enerji verildiğinde: basınç ölçüm makarası (3) ve kontrol makarası (2), elektrik giriş sinyaliyle orantılı olarak sağa doğru hareket eder. P'den B'ye ve A'dan T'ye bağlantı, aşamalı akış özelliklerine sahip orifis formundaki kesitler aracılığıyla yapılır.
Solenoidin (5) enerjisinin kesilmesi: kontrol makarası (2) sıkıştırma yayları tarafından orta konumuna geri döndürülür. Orta konumda A ve B'den T'ye olan bağlantılar açılır, dolayısıyla basınçlı sıvı tanka serbestçe akabilir. İsteğe bağlı manuel kumandalar (9 veya 10), solenoide enerji vermeden kontrol makarasını (2) hareket ettirmeyi mümkün kılar.
2 konumlu vananın bu versiyonunun işlevi temel olarak 3 anahtarlama konumlu vananın işleviyle aynıdır.
Ancak 2 konumlu valfler yalnızca solenoid 5 veya 6 ile donatılmıştır. İkinci solenoidin yerine bir fiş (11) takılmıştır.
Oransal 3DREP6-2X Oransal Basınç Düşürücü Vananın Sembolleri
