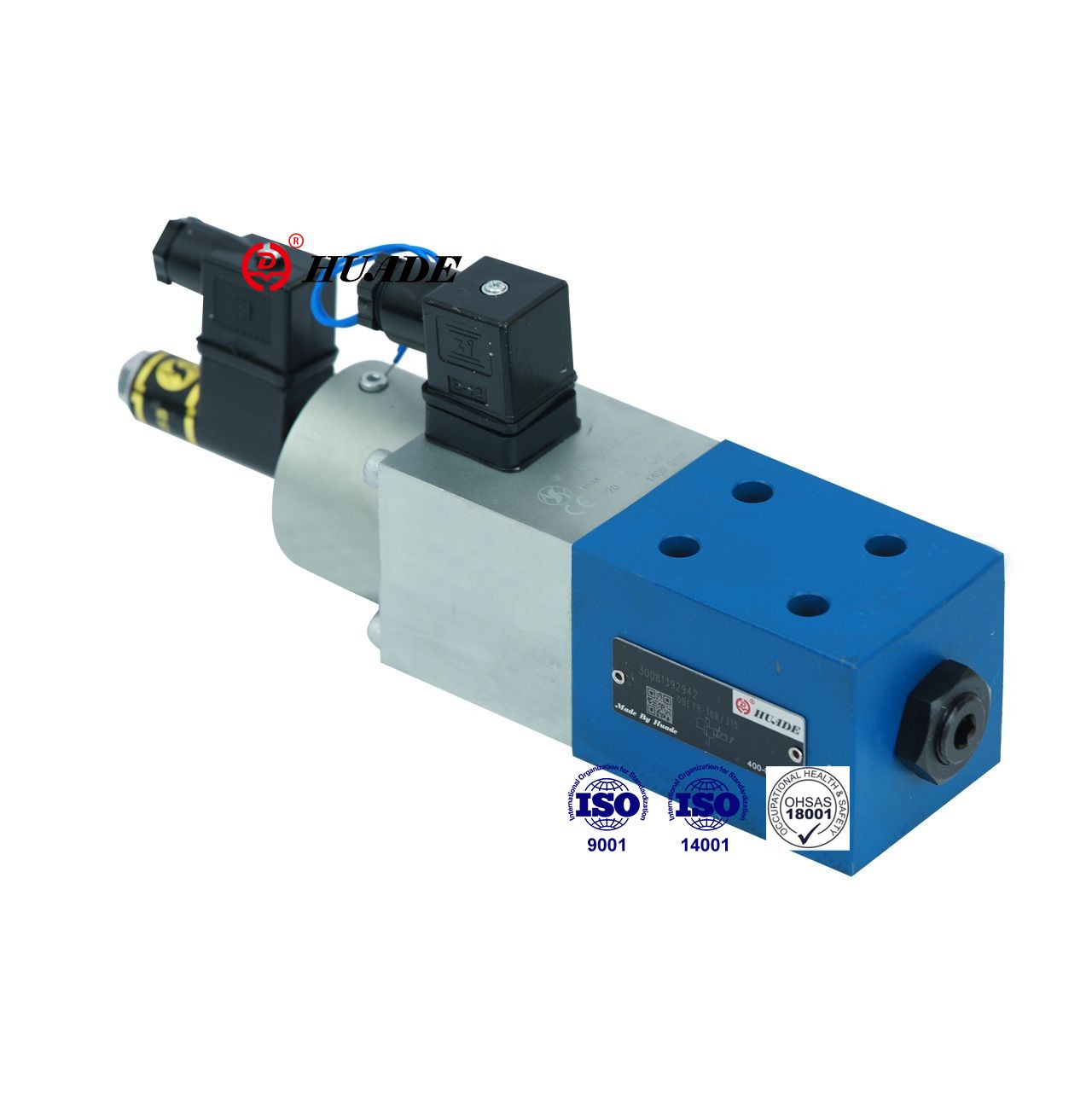

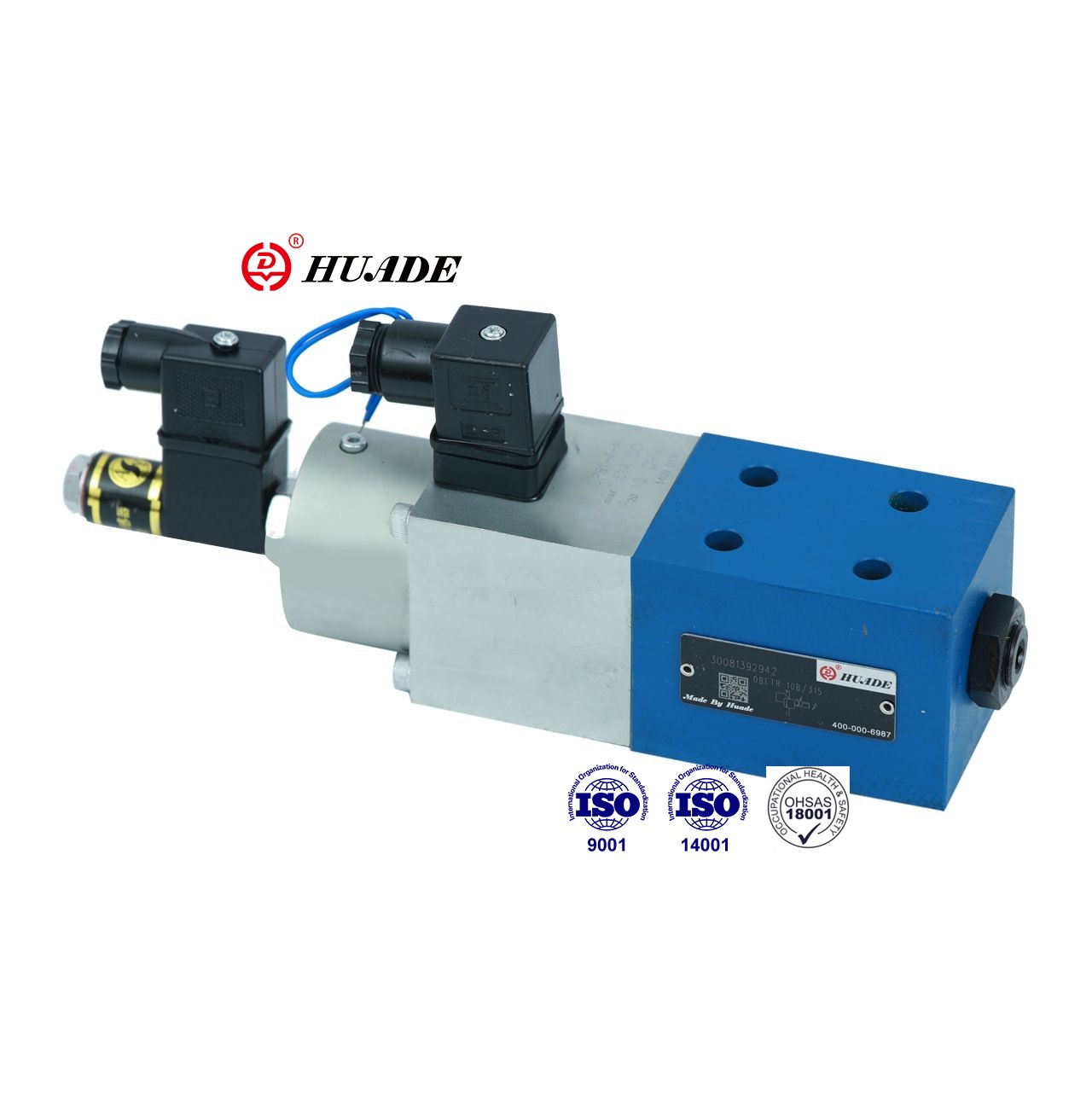

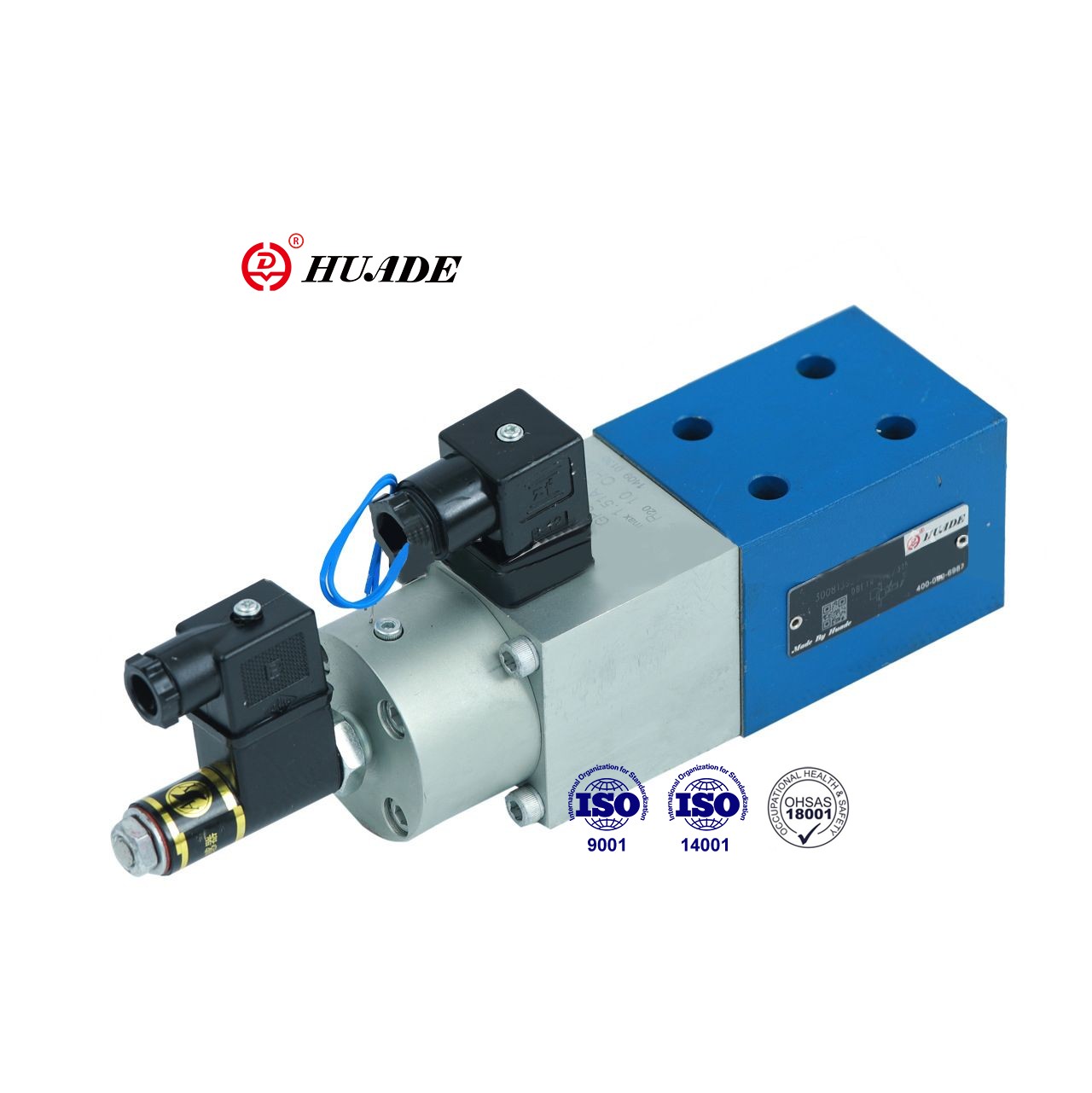

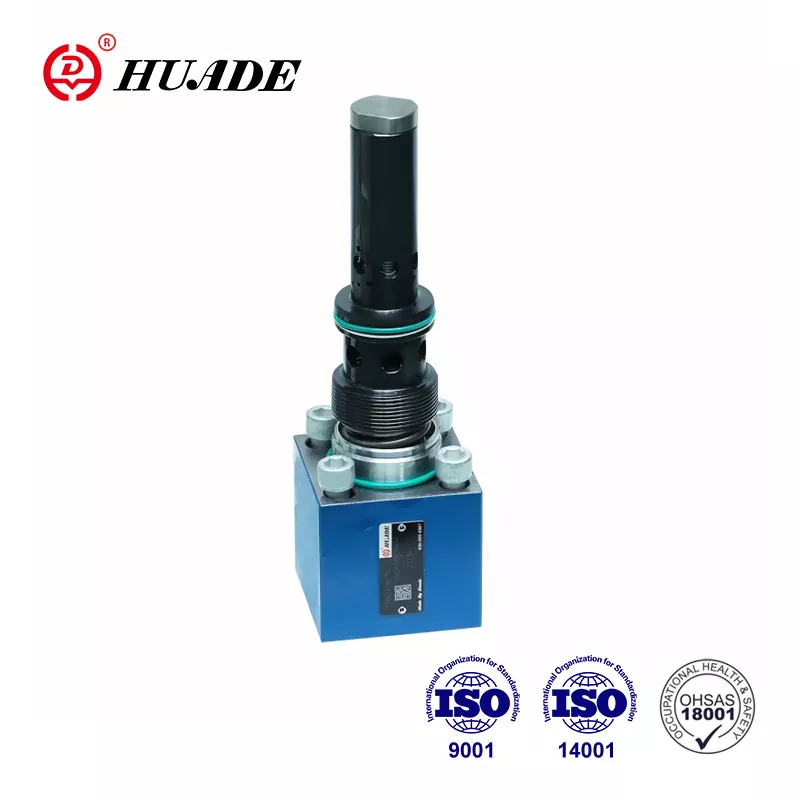

Bu oransal basınç tahliye vanası DBETR, basıncı elektriksel komut değeriyle orantılı olarak düzenler. DBTR valfi, uzaktan kumandalı sistem basıncına sahip kapalı sistemlerde yaygın olarak kullanılmaktadır. Huade'nin DBETR valfleri Rexroth ürünleriyle aynı standartları kullanır. Bu oransal basınç valfi DBETR aynı serideki ürünlerin yerini alabilir ve fiyatı nispeten uygundur.
| Hidrolik | |||
| Maks. ayarlanabilir basınç (MPa) | Basınç aşaması 2,5 MPa | 2.5 | |
| Basınç aşaması 8,0 MPa | 8 | ||
| Basınç aşaması 18,0 MPa | 18 | ||
| Basınç aşaması 31,5 MPa | 31.5 | ||
| Min. ayarlanabilir basınç (MPa) | (bkz. karakteristik eğriler) | ||
| Maks.Çalışma basıncı (MPa) | T portu (basınç ayarlı) | 0.2 | |
| port T (basınç ayarlaması olmadan) | 10 | ||
| bağlantı noktası P | 31.5 | ||
| Maksimum akış (L/dak) | Basınç aşaması 25 | 10 | |
| Basınç aşaması 80 | 3 | ||
| Basınç aşaması 180 | 3 | ||
| Basınç aşaması 315 | 2 | ||
| Kirlenme derecesi (μm) | ≤20 (öneri 10) | ||
| Histerezis (%) | < 1 / maks. ayarlanabilir basınç | ||
| Tekrarlanabilirlik (%) | < 0,5 maksimum ayarlanabilir basınç | ||
| Doğrusallık (%) | 180; 3'ten 18 MPa'ya kadar basınç kademesi | ≤ 1,5 maksimum ayarlanabilir basınç | |
| 315; 6'dan 31,5 MPa'ya kadar basınç aşaması | |||
| Tipik varyasyon (%) | Vana | ± 3 / maks. ayarlanabilir basınç | |
| Elektrik kontrolü | <0,5 | ||
| Kademeli yanıt 0 ila %100 (ms) | Tepki süresi (Pmin-Pmax) | Tepki süresi (Pmax-Pmin) | |
| Basınç aşaması 2,5 ve 18MPa 0 ila 100 | 100 | 50 | |
| Basınç aşaması 31,5MPa 0 ila 100 | 150 | 100 | |
| Basınç sıvısı | Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) | ||
| Viskozite aralığı (mm2/S) | 2,8 ila 380 | ||
| Basınçlı akışkan sıcaklık aralığı (°C) | -20 ila +70 | ||
| Kurulum konumu | isteğe bağlı | ||
| Ağırlık (kg) | 4 | ||
| Elektrik | ||||
| Amplifikatörle ilişkili | VT-5003S30 | |||
| Besleme gerilimi | DC | |||
| Bobin direnci (Ω) | 20 °C'de soğuk değer | 10 | ||
| Maks. sıcak değer | 13.9 | |||
| (Çalışma durumu) Görev | Sürekli | |||
| Basınçlı sıvı sıcaklığı (°C) | +50 | |||
| Amplifikatör voltajı | tamamen işe gidip gelmek | %24±10 | ||
| işe gidip gelme üç elektrik kaynağı | 24 ila 35 | |||
| Maks. güç tüketimi (VA) | 50 | |||
| 20°C'de bobin direnci (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Endüktivite (dönüştürücü) (mH) | 6 ila 8 | |||
| Osilatör frekansı (dönüştürücü) (KHz) | 2.5 | |||
| DIN 40 050'ye göre koruma | IP65 | |||
Özellikler:
▶Düşük histerezis
▶İyi tekrarlanabilirlik,
▶Yay ön geriliminin elektrikli kapalı döngü konum kontrolü
▶Endüktif konum dönüştürücüyle orantısal solenoid çalıştırma (basınç dengeli)
▶Tek kaynaktan vana ve elektronik kontrol
Başvuru:
Oransal basınç tahliye vanası DBETR, hafif sanayi, takım tezgahları, metalurji vb. gibi çeşitli alanlarda yaygın olarak kullanılmaktadır.
Valf temel olarak bir mahfaza (1), endüktif konum transdüserli oransal solenoid (2), valf yuvası (4) ve valf popetinden (5) oluşur.
Basınç, komut değeri potansiyometresinin (0 ila 9 V) ayarlanmasıyla ayarlanır. Komut değerinin ayarlanması, elektronik kontroller ve oransal solenoid (2) aracılığıyla baskı yayının gerilmesine neden olur. Baskı yayının (6) gerilmesi, yani yay plakasının (7) konumu, endüktif konum dönüştürücü (3) tarafından belirlenir. Komut değerinden herhangi bir sapma, kapalı döngü konum kontrolü tarafından düzeltilir.
Bu prensibin kullanılması solenoid sürtünmesinin etkisini ortadan kaldırır.
Avantajları:
- Düşük histerezis
- İyi tekrarlanabilirlik
Oransal Basınç Tahliye Vanası DBETR Sembolleri
