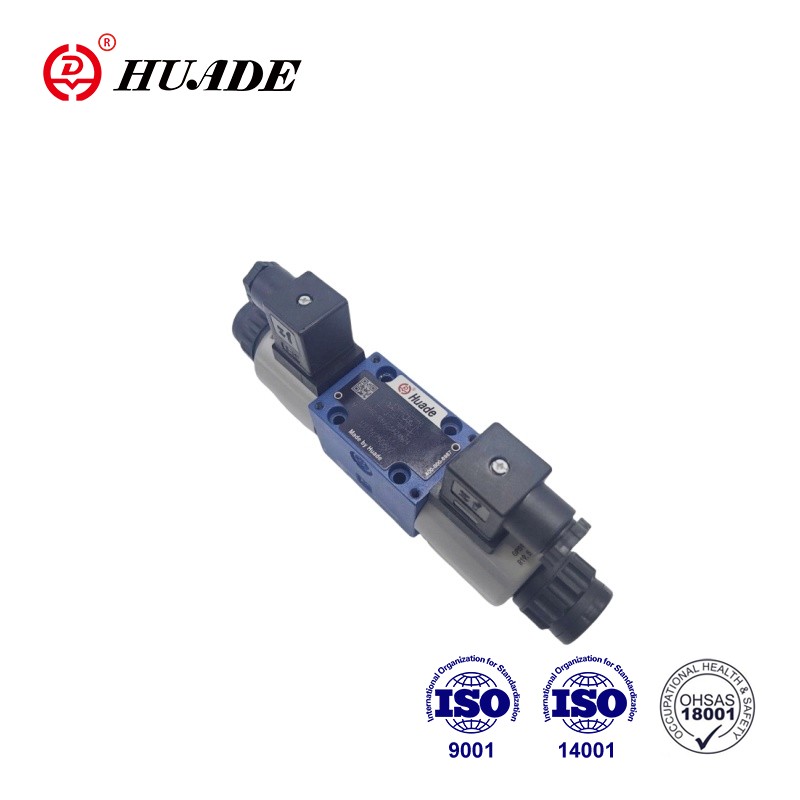

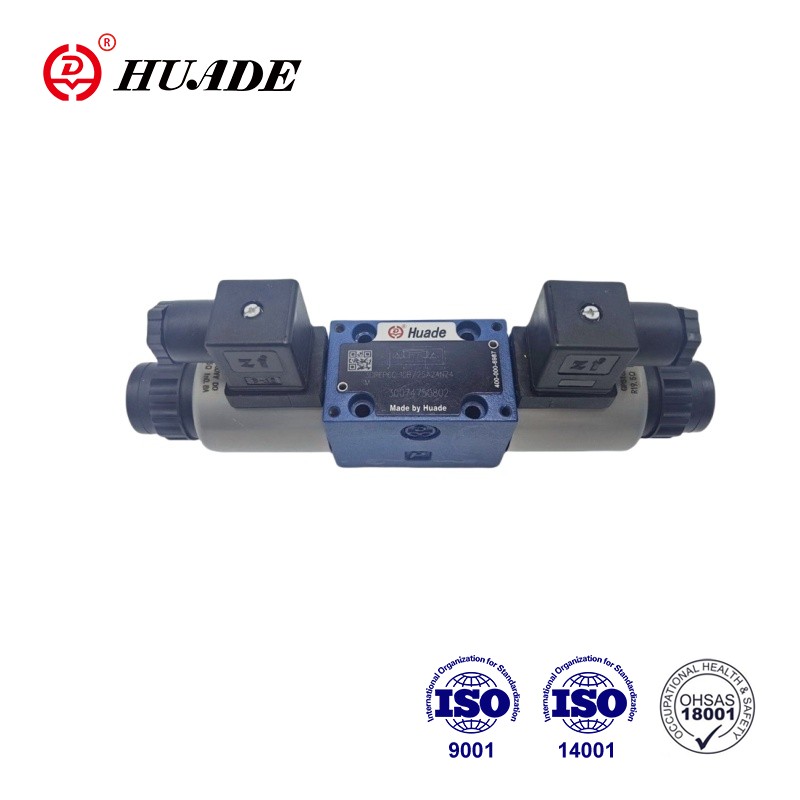

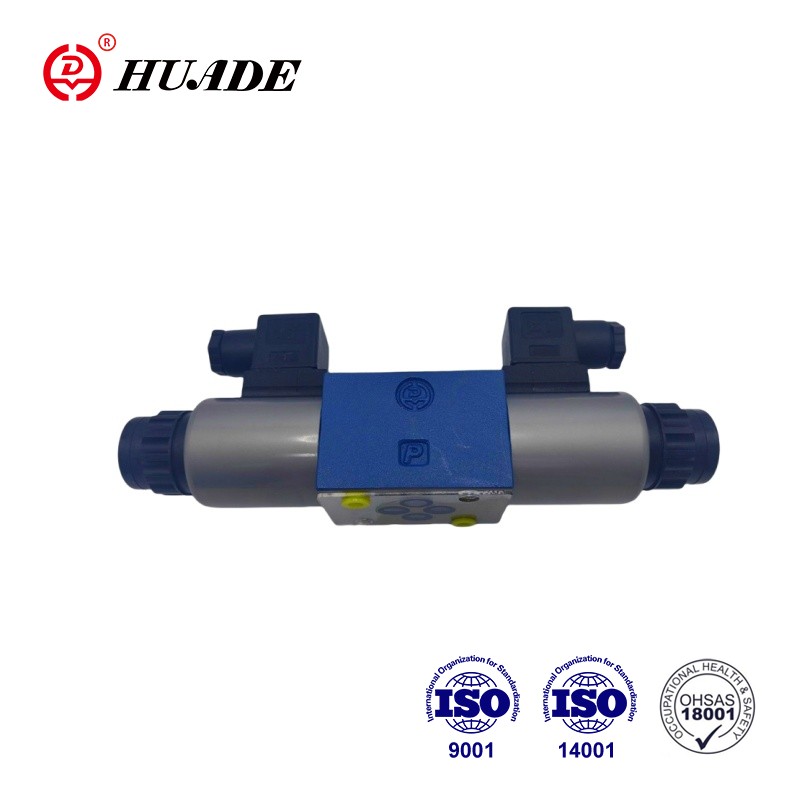

3 yollu basınç düşürücü vana tipi 3DREP 6B doğrudan oransal solenoidler tarafından çalıştırılır. Bir elektrik giriş sinyalini oransal basınç çıkış sinyaline dönüştürürler. Oransal solenoidler, merkezi dişli ve çıkarılabilir bobinli, kontrol edilebilir ıslak pinli DC solenoidlerdir. Solenoidler isteğe bağlı olarak harici kontrol elektroniği aracılığıyla kontrol edilir.
| Hidrolik | ||
| Çalışma basıncı (MPa) | Bağlantı Noktası P | 10, eğer 10'u aşarsa, vanayı takın, giriş portuna ZDR6DP..-30B/... yazın |
| Bağlantı noktası T | 3 | |
| Maksimum akış (L/dak) | 15(∆p=5MPa) | |
| Kirlenme derecesi (um) | Minimum tutma oranı β10≥ 75 olan filtre önerisi | |
| Histerezis (%) | ≤3 | |
| Tekrarlanabilirlik doğruluğu (%) | ≤1 | |
| Tepki hassasiyeti (%) | ≤1 | |
| Geri dönüş aralığı (%) | ≤1 | |
| Basınç sıvısı | Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) | |
| Viskozite aralığı (mm2/S) | 2,8 ila 380 | |
| Basınçlı sıvı sıcaklık aralığı (°C) | -20 ila +70 | |
| Kurulum | isteğe bağlı, tercihen yatay | |
| Ağırlık (kg) | Tip C:2.6; tip A.B:1.5 | |
| Elektrik, solenoid | ||
| Besleme gerilimi | DC24V | |
| Solenoid başına nominal akım (A) | 0.8 | |
| Solenoid başına maksimum akım (A) | ≤0,02 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 19.5 |
| Maks. sıcak değer | 28.8 | |
| Çalışma durumu | sürekli | |
| Durum sıcaklığı (°C) | ~+50 | |
| Bobin sıcaklığı (°C) | ~+150 | |
| DIN40 050'ye göre koruma | IP65 | |
| Elektrik bağlantıları | 3DREP | DIN43650-AM2'ye bileşen fişli DIN 43 650-AF2/Pg11'e uygun geçmeli konnektör |
| 3DREPE | E DIN43563-AM6-3 geçmeli konnektör E DIN43563-BF6-3/Pg11'e bileşen fişli | |
Özellikler:
▶Basıncın ve akışın yönünün kontrolü için doğrudan kontrol edilen oransal valfler
▶Merkezi dişli ve çıkarılabilir bobinli orantısal solenoidler aracılığıyla çalıştırılır
▶Yay merkezli kontrol makarası
Başvuru:
Üç yollu oransal basınç düşürme valfi 3DREP 6B, petrol, kimya, ilaç ve diğer endüstrilerdeki üretim ekipmanlarında yaygın olarak kullanılmaktadır.
◆Tasarım:
Valf esas olarak aşağıdakilerden oluşur:
◆İşlev:
Solenoidlerin (1 ve 2) enerjisi kesildiğinde, kontrol makarası (5) sıkıştırma yayları tarafından orta konumunda tutulur.
Kontrol makarası (2) solenoidlerden birine enerji verildiğinde doğrudan çalıştırılır.
Örn. "a" (1) solenoidine enerji verilerek
→Basınç ölçüm makarası (5) ve kontrol makarası (4), elektrik giriş sinyaliyle orantılı olarak sağa doğru hareket eder.
→P'den B'ye ve A'dan T'ye bağlantı, aşamalı akış özelliklerine sahip orifis formundaki kesitler aracılığıyla yapılır
◆Solenoidin enerjisinin kesilmesi (1)
→Kontrol makarası (4) baskı yayları tarafından orta konumuna döndürülür
Orta konumda A ve B'den T'ye olan bağlantılar açıktır, dolayısıyla basınç sıvısı tanka serbestçe akabilir. Opsiyonel manuel kumandalar, solenoide enerji vermeden kontrol makarasının (4) hareket ettirilmesini mümkün kılar.
●Dikkat!
Elle kumandanın istenmeyen kullanımı, makinenin kontrolsüz hareketine neden olabilir!
Oransal Basınç Düşürücü Vana 3DREP 6B Sembolleri
