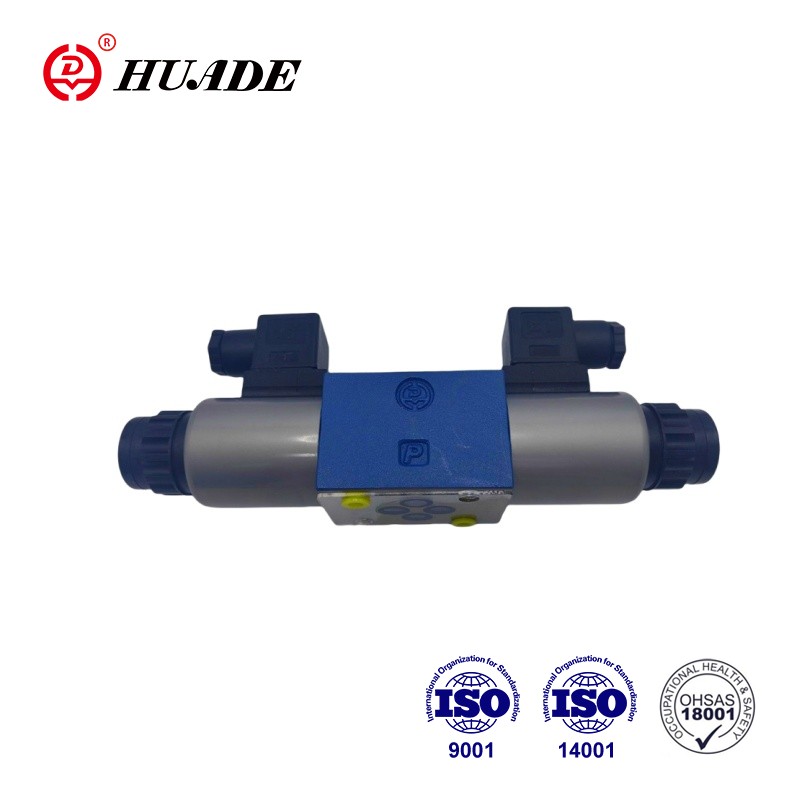

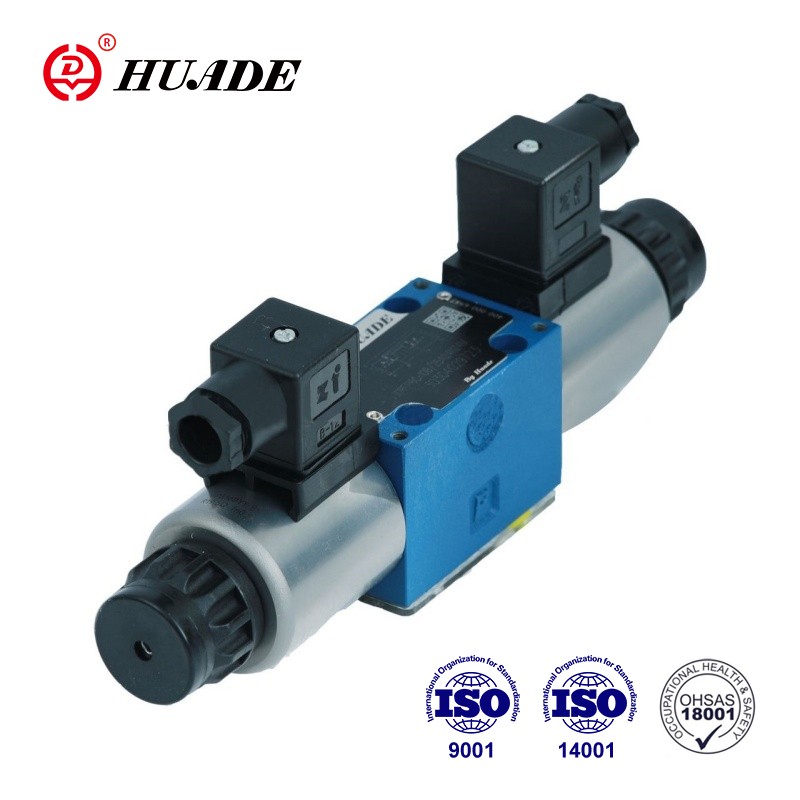

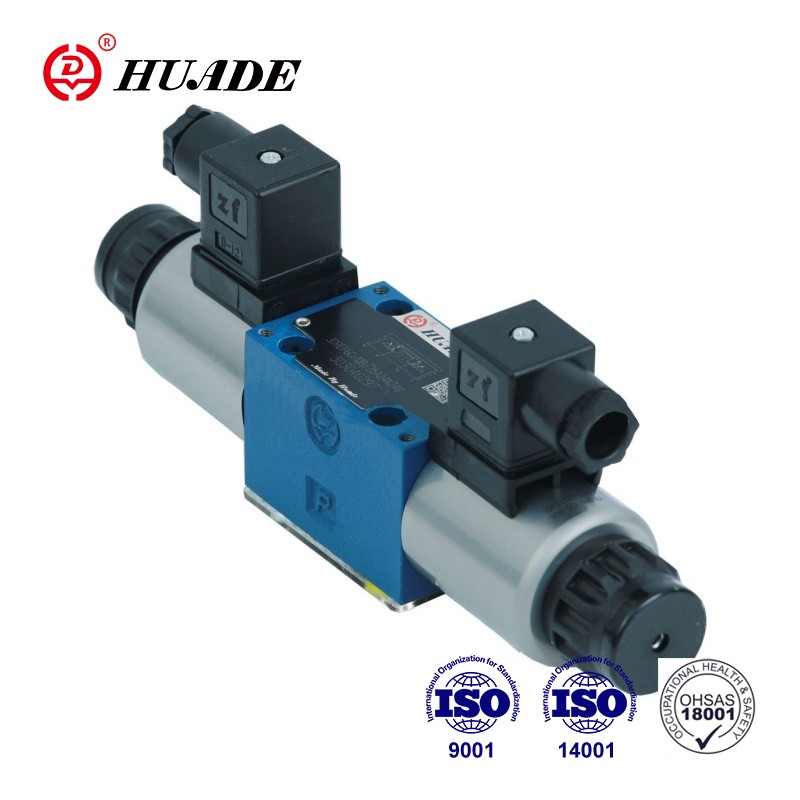

Üç yollu oransal basınç düşürme valfi 3DREP 6C, hızlı yanıt hızı, yüksek kontrol doğruluğu ve iyi stabilite avantajlarına sahiptir. Aynı zamanda kompakt bir yapıya sahip olup kurulumu ve bakımı kolaydır. Kullanım sırasında, normal çalışmasını sağlamak ve servis ömrünü uzatmak için basınç düşürücü vananın düzenli olarak kontrol edilmesi ve bakımı yapılmalıdır.
| Hidrolik | ||
| Çalışma basıncı (MPa) | Bağlantı Noktası P | 10, eğer 10'u aşarsa, vanayı takın, giriş portuna ZDR6DP..-30B/... yazın |
| Bağlantı noktası T | 3 | |
| Maksimum akış (L/dak) | 15(∆p=5MPa) | |
| Kirlenme derecesi (um) | Minimum tutma oranı β10≥ 75 olan filtre önerisi | |
| Histerezis (%) | ≤3 | |
| Tekrarlanabilirlik doğruluğu (%) | ≤1 | |
| Tepki hassasiyeti (%) | ≤1 | |
| Geri dönüş aralığı (%) | ≤1 | |
| Basınç sıvısı | Mineral yağ (NBR conta için), Fosfat ester (FPM conta için) | |
| Viskozite aralığı (mm2/S) | 2,8 ila 380 | |
| Basınçlı akışkan sıcaklık aralığı (°C) | -20 ila +70 | |
| Kurulum | isteğe bağlı, tercihen yatay | |
| Ağırlık (kg) | Tip C:2.6;tip A.B:1.5 | |
| Elektrik, solenoid | ||
| Besleme gerilimi | DC24V | |
| Solenoid başına nominal akım (A) | 0.8 | |
| Solenoid başına maksimum akım (A) | ≤0,02 | |
| Solenoid bobin direnci (Ω) | 20°C'de soğuk değer | 19.5 |
| Maks. sıcak değer | 28.8 | |
| Çalışma durumu | sürekli | |
| Durum sıcaklığı (°C) | ~+50 | |
| Bobin sıcaklığı (°C) | ~+150 | |
| DIN40 050'ye göre koruma | IP65 | |
| Elektrik bağlantıları | 3DREP | DIN43650-AM2'ye bileşen fişli DIN 43 650-AF2/Pg11'e uygun geçmeli konnektör |
| 3DREPE | E DIN43563-AM6-3 geçmeli konnektör E DIN43563-BF6-3/Pg11'e bileşen fişli | |
Özellikler:
▶Basıncın ve akışın yönünün kontrolü için doğrudan kontrol edilen oransal valfler
▶Merkezi dişli ve çıkarılabilir bobinli orantısal solenoidler aracılığıyla çalıştırılır
▶Yay merkezli kontrol makarası
Başvuru:
Üç yollu oransal basınç düşürücü vanalar 3DREP 6C, yangın suyu temini, otomatik yağmurlama yangın söndürme sistemleri ve çeşitli hidrolik ekipmanlarda, hidrolik sistemlerde ve hidrolik makinelerde yaygın olarak kullanılmaktadır.
◆Tasarım:
Valf esas olarak aşağıdakilerden oluşur:
◆İşlev:
Solenoidlerin (1 ve 2) enerjisi kesildiğinde, kontrol makarası (5) sıkıştırma yayları tarafından orta konumunda tutulur.
Kontrol makarası (2) solenoidlerden birine enerji verildiğinde doğrudan çalıştırılır.
Örn. "a" (1) solenoidine enerji verilerek
→Basınç ölçüm makarası (5) ve kontrol makarası (4), elektrik giriş sinyaline göre sağa doğru hareket eder.
→P'den B'ye ve A'dan T'ye bağlantı, aşamalı akış özelliklerine sahip orifis formundaki kesitler aracılığıyla yapılır
◆Solenoidin enerjisinin kesilmesi (1)
→Kontrol makarası (4) baskı yayları tarafından orta konumuna döndürülür
Orta konumda A ve B'den T'ye olan bağlantılar açıktır, dolayısıyla basınç sıvısı tanka serbestçe akabilir. Opsiyonel manuel kumandalar, solenoide enerji vermeden kontrol makarasının (4) hareket ettirilmesini mümkün kılar.
●Dikkat!
Elle kumandanın istenmeden kullanılması makinenin kontrolsüz hareket etmesine neden olabilir!
Oransal Basınç Düşürücü Vananın Yapısı 3DREP 6C
Oransal Basınç Düşürücü Vana 3DREP 6C Sembolleri
