Hidrolik sistemlerle çalışırken güvenlik ve verimlilik açısından sıvı akış yönünün kontrol edilmesi çok önemlidir. Çek Valf RVP-20, akışkanın tek yönde akmasına izin verirken geri akışı önleyecek şekilde tasarlanmış plakaya monteli bir hidrolik bileşendir. Bu kılavuz, RVP-20'yi hidrolik uygulamalar için değerli kılan şeyin ne olduğunu ve gerçek dünya koşullarında nasıl çalıştığını açıklamaktadır.
Çek Valf RVP-20 Nedir?
Çek Valf RVP-20, hidrolik çözümlerde uzmanlaşmış bir Alman şirketi olan HYDAC tarafından üretilen yaylı bir valftir. Bu valf, sıvı geriye doğru akmaya çalıştığında sızıntısız bir conta oluşturan koni şeklinde bir popet tasarımı kullanır. Adındaki "20", -16 serisindeki 1 inçlik boru bağlantısına eşdeğer olarak orta akışlı uygulamalar için boyutlandırıldığını belirtir.
Valf, ters akışı tamamen bloke ederken B portundan A portuna serbest akışa izin verir. Sıvı basıncı yay kuvvetini (tipik olarak 0,5 bar) aştığında, koni geriye doğru hareket eder ve sıvının geçmesine izin verir. Basınç düştüğünde veya tersine döndüğünde yay, koniyi hızla yuvasına doğru iter ve geriye doğru hareketi durdurur. Bu basit mekanik eylem, elektrik gücü veya harici kontrol olmadan gerçekleşir.

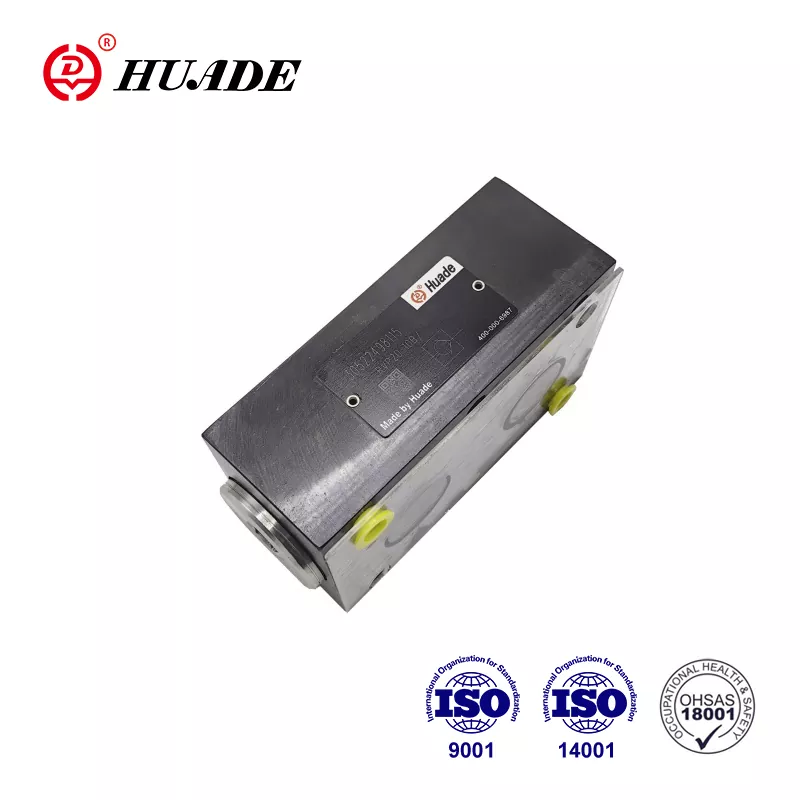

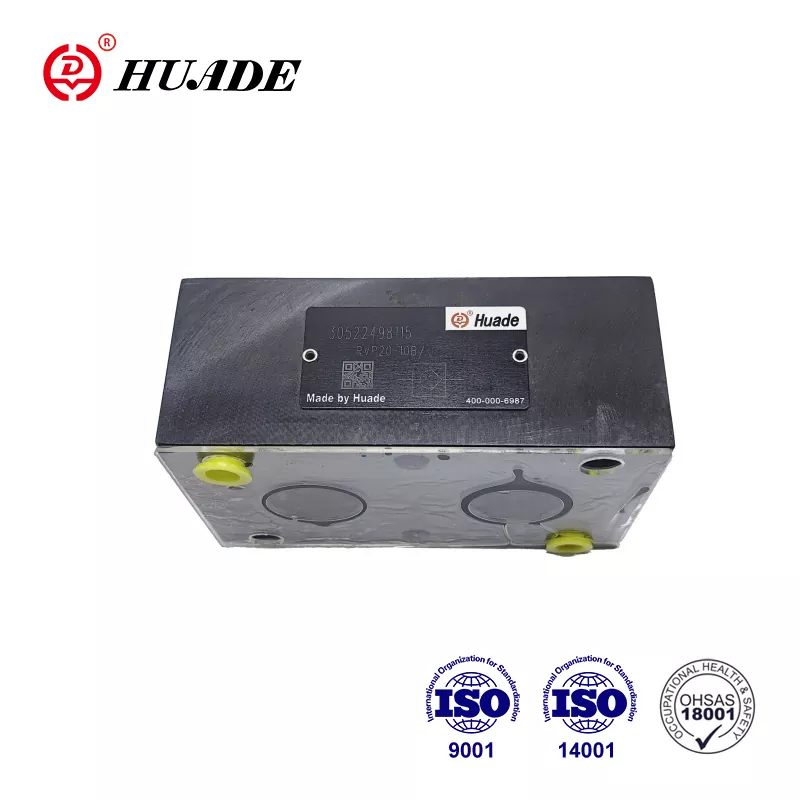

Çek Valf RVP-20 yaklaşık 3,3 kg ağırlığındadır ve doğrudan valf bloklarına uyan kompakt bir plaka montaj tasarımına sahiptir. Bu montaj tarzı, hat içi valflere kıyasla yerden tasarruf sağlar ve karmaşık hidrolik devrelerde kurulumu daha kolay hale getirir.
Teknik Özellikler ve Performans
Çek Valf RVP-20, 350 bar'a (5.000 psi) kadar maksimum çalışma basıncını destekler ve dakikada 350 litreye (150 gpm) kadar akış sağlar. Bu özellikler, onu inşaat ekipmanlarında ve endüstriyel makinelerde bulunan orta dereceli hidrolik sistemler için uygun kılar. Valf, çoğu çalışma ortamını kapsayan -20°C ile +80°C arasındaki sıcaklık aralığında performansını korur.
Standart Çek Valf RVP-20'nin çatlama basıncı 0,5 bar'dır; bu, sıvının valfi ileri akışa açmak için yalnızca minimum basınca ihtiyaç duyduğu anlamına gelir. Uygulamaların açılmaya karşı daha fazla direnç gerektirdiği durumlarda 1 bar veya daha yüksek çatlama basıncına sahip özel versiyonlar mevcuttur. Valfteki basınç düşüşü akış hızıyla birlikte artar; dakikada 200 litrede yaklaşık 2 bar basınç kaybı beklenirken, dakikada 350 litrelik maksimum akışta basınç düşüşü 4 ila 8 bara ulaşabilir.
Valf gövdesi, çinko kaplama seçenekleriyle birlikte fosfatlanmış çelikten oluşurken, koni ve yuva, dayanıklılık için sertleştirilmiş ve taşlanmış çelikten yapılmıştır. FKM keçeleri kimyasallara karşı direnç sağlar ve viskozitesi 2,8 ile 800 mm²/s arasında olan madeni yağlı hidrolik sıvılarla çalışır. Tasarım, DIN ISO 1219 standartlarına uygundur ve DIN 51524 spesifikasyonlarını karşılayan mineral yağlarla test edilmiştir.
Çek Valf RVP-20 Nasıl Çalışır?
Çek Valf RVP-20'nin çalışmasını anlamak, hidrolik sistemlerde neden etkili olduğunu açıklamaya yardımcı olur. Valf, hassas işlenmiş bir yuvaya oturan yaylı bir koni içerir. Kapalı konumda yay, bu koniyi yuvaya doğru sıkı bir şekilde tutar ve herhangi bir sıvının geriye doğru geçmesini önleyen metalden metale bir conta oluşturur.
Sıvı, B portundan yeterli basınçla girdiğinde koni yüzeyine doğru itilir. Basınç yay kuvvetini aştığında koni geriye doğru kayar ve sıvının A portuna doğru akması için bir yol açar. Koni ileri basınç devam ettiği sürece açık kalır. Bu açık durum sırasında Çek Valf RVP-20 nispeten düşük direnç oluşturarak sistem içerisinde etkili sıvı hareketine olanak tanır.
Basınç eşitlenir veya tersine dönerse yay, koniyi hemen kapalı konumuna geri iter. Bu hızlı kapatma, geri akışı önler ve yukarı akış bileşenlerini basınç artışlarından veya ters dönüşten korur. Koni tasarımı, kapatma mekanizmasında ayarlama veya bakım gerektirmeden valfin her seferinde düzgün şekilde oturmasını sağlar.
Kurulum Boyutları ve Montaj
Çek Valf RVP-20, SAE, BSPP ve NPTF bağlantı noktası konfigürasyonlarına uyan standartlaştırılmış bir plaka montaj modeli kullanır. Montaj yüzü 76,5 mm genişliğindedir ve bağlantı noktaları birbirinden 60 mm aralıklıdır. Vananın toplam uzunluğu 133 mm, taban yüksekliği ise 127 mm'dir. Bu kompakt boyutlar Çek Valf RVP-20'nin hidrolik manifoldlar içindeki dar alanlara sığmasına olanak tanır.
Kurulum, 20-30 Nm torklu M10 cıvatalar gerektirir. Uygun sızdırmazlığın sağlanması için montaj yüzeyinin pürüzlülüğü 0,8 μm veya daha pürüzsüz olmalıdır. Valf, performansı etkilemeden herhangi bir yönde monte edilebilir, bu da tasarımcılara hidrolik devreler oluştururken esneklik sağlar. Bağlantı noktası dişleri 16 mm derinliğe kadar uzanır ve flanş kalınlığı 19 mm'dir.
Çek Valf RVP-20'yi takarken akış yönünün valf gövdesi üzerindeki ok işaretiyle eşleştiğini doğrulayın. B portu basınç kaynağına bağlanmalı, A portu ise korumalı devreye bağlanmalıdır. Doğru cıvata kalitesinin (10,9 veya daha yüksek) kullanılması, titreşim ve basınç döngüsü altında bağlantı elemanı arızasını önler.
Çek Valf RVP-20 için Genel Uygulamalar
Mobil makineler, Çek Valf RVP-20 için önemli bir uygulama alanını temsil eder. Ekskavatörler, karşı basıncı korumak ve bom hareketleri aniden durduğunda basınç artışlarını önlemek için hidrolik pompa çıkışlarında bu valfleri kullanır. Silindirler ve sıkıştırıcılar, valfin hidrolik devreleri izole etme yeteneğinden faydalanarak ekipmanın çalışması sırasında güvenliği artırır.
Endüstriyel otomasyon sistemleri, silindir kilitleme ve basınç bakımı için Çek Valf RVP-20'ye güvenmektedir. Enjeksiyon kalıplama makineleri, saha raporlarına göre kusurları ve arıza sürelerini %20-30 oranında azaltan istikrarlı enjeksiyon basıncını sağlamak için bu valfleri kullanıyor. Montaj hattı hidrolik sistemleri, devrelerin basıncı boşaltıldığında istenmeyen hareketleri önlemek için valfleri kullanır.
Denizcilik ve açık deniz uygulamaları, Çek Valf RVP-20'nin korozyona dayanıklı malzemelerinin ve güvenilir yalıtımının avantajlarından yararlanır. Gemilerdeki ve petrol platformlarındaki valf aktüatörleri bu çek valfleri yön izolasyonu için kullanır. Yüksek basınçlı yağlama sistemleri ve hidrolik kenetleme tertibatları aynı zamanda geri akışın önlenmesinin sistem bütünlüğü açısından kritik olduğu yerlerde RVP-20'yi de içerir.
Valf, düşük ila orta frekanslı döngü uygulamalarında en iyi şekilde çalışır. Sürekli yüksek frekanslı çalışmaya sahip sistemler için tekrarlanan açma ve kapama, koni ve yuva yüzeylerindeki aşınmayı hızlandırabilir. Bu gibi durumlarda alternatif valf tasarımlarının göz önünde bulundurulması veya bakım aralıklarının daha sıklaştırılması önem kazanmaktadır.
Bakım ve Hizmet Ömrü
Çek Valf RVP-20, normal çalışma koşullarında minimum düzeyde bakım gerektirir. HYDAC, ortalama arıza süresini (MTTF_d) ideal koşullar altında 150 yıl olarak değerlendirir, ancak gerçek hizmet ömrü büyük ölçüde sıvının temizliğine ve çalışma ortamına bağlıdır. Her 1000 çalışma saatinde bir yapılan yıllık denetimler veya kontroller, arızalar meydana gelmeden önce aşınmanın tespit edilmesine yardımcı olur.
Temel bakım görevleri arasında contaların hasar veya bozulma açısından incelenmesi ve valfteki basınç düşüşünün izlenmesi yer alır. Basınç düşüşü temel ölçümlere göre %10'dan fazla artarsa, iç aşınma veya kirlenme performansı etkiliyor olabilir. Periyodik servis için conta değiştirme kitleri (parça numarası 555094) mevcuttur.
Çek Valf RVP-20'ye bakım yaparken, hidrolik devreyi tamamen izole edin ve valfi çıkarmadan önce tüm basıncı boşaltın. Yeniden monte ettikten sonra contanın bütünlüğünü doğrulamak için çalışma basıncının 1,5 katında sızıntı testi yapın. Uygun sıvı filtrelemesinin (20 μm veya daha ince) sürdürülmesi, aşındırıcı parçacıkların sızdırmazlık yüzeylerine zarar vermesini önleyerek valf ömrünü önemli ölçüde uzatır.
Hidrolik sıvısını temiz ve belirtilen viskozite aralığında tutmak, Çek Valf RVP-20'de en sık karşılaşılan sorunları önler. Kirlenme, hidrolik bileşen arızalarının yaklaşık %80'ine neden olur; bu nedenle, kaliteli filtrelemeye ve düzenli sıvı analizine yapılan yatırım, daha uzun bileşen ömrü ve daha az arıza süresi ile kendini amorti eder.
Çek Valf RVP-20'nin Benzer Modellerle Karşılaştırılması
HYDAC RV/RVP serisinde Çek Valf RVP-20, daha küçük ve daha büyük modeller arasında yer alır. RVP-16 kolları dakikada 200 litreye kadar akış sağlar ve 2,1 kg ağırlığındadır; bu da onu daha hafif uygulamalar için uygun hale getirir. RVP-25, kapasiteyi dakikada 550 litreye çıkarır ancak ağırlığı 5,8 kg olup, ağır endüstriyel sistemler için daha uygundur. Her üç model de aynı 350 bar maksimum basınç değerini ve sıcaklık aralığını paylaşıyor.
Diğer üreticiler benzer özelliklere sahip rakip ürünler sunmaktadır. Bosch Rexroth'un S 20 serisi, 315 bar'a kadar basınç değerleri ve dakikada 450 litreye kadar akış kapasitesiyle entegre güvenlik özellikleri ve elektrikli izleme seçenekleri sunar. Parker Hannifin'in PV serisi, dakikada 350 bar ve 300 litre basınçla havacılık uygulamalarına yönelik hafif kompozit malzemeleri öne çıkarıyor.
Danfoss CSV serisi valfler, gelişmiş korozyon direncine ve tarım ekipmanlarına uygun daha yüksek basınç değerlerine (420 bar) sahiptir. HAWE Hydraulik BC serisi, 350 bar basınç ve dakikada 320 litre akış ile Alman makine üreticilerine ultra kompakt tasarımlar sunuyor. Çek Valf RVP-20, kanıtlanmış güvenilirliği, sızdırmaz tasarımı ve mevcut HYDAC sistemlerine entegrasyon kolaylığı sayesinde rekabetçi olmaya devam ediyor.
Satın Alma ve Kullanılabilirlik
Çek Valf RVP-20, HYDAC'ın standart parça numarası 705937'yi taşır. Yetkili distribütörler aracılığıyla satın alma, orijinal parça ve teknik destek sağlar. Başlıca distribütörler arasında valf ve ilgili conta kitlerini stoklayan ValinOnline ve Leader Hydraulics bulunmaktadır. Teslim süreleri bölgeye göre değişir ancak standart konfigürasyonlar için genellikle anında kullanılabilirlikten 2-4 haftaya kadar değişir.
Çek Valf RVP-20'nin farklı çatlama basınçlarına veya özel contalara sahip özel versiyonları, genellikle 6-8 hafta gibi daha uzun teslim süreleri gerektirir. Özel spesifikasyonları sipariş ederken çalışma basıncı, akış hızı, akışkan tipi ve sıcaklık aralığı dahil olmak üzere tüm sistem gereksinimlerini sağlayın. Bu bilgi HYDAC mühendislerinin en uygun konfigürasyonu tavsiye etmelerine yardımcı olur.
Kullanılmış veya yenilenmiş Çek Valf RVP-20 üniteleri, eBay gibi ikincil pazarlarda genellikle daha düşük fiyatlarla görünür. Ancak kullanılmış hidrolik bileşenlerin satın alınması, bilinmeyen servis geçmişi ve potansiyel iç aşınma gibi riskler taşır. Maliyet kısıtlamaları kullanılmış vanaların değerlendirilmesini gerektiriyorsa, yalnızca itibarı doğrulanmış satıcılardan satın alın ve basınç testi belgelerini isteyin.
Çek Valf RVP-20 Entegrasyonu için En İyi Uygulamalar
Çek Valf RVP-20'nin başarılı entegrasyonu, uygun sistem tasarımıyla başlar. Vananın devrede aşırı direnç oluşturmayacağından emin olmak için gerçek akış hızlarını ve basınç düşüşlerini hesaplayın. Valf, akış maksimum kapasitenin %80'inin altında kaldığında en iyi şekilde çalışır ve basınç artışları ve sıcaklık değişimleri için marj sağlar.
Hava sürüklenmesinin meydana gelebileceği sistemlere hava tahliyesi veya havalandırma filtresi takın. Sıkışmış hava, Çek Valf RVP-20'nin düzgün kapanmasını engelleyebilir ve zamanla kavitasyon hasarına neden olabilir. Valfin hava kabarcıklarının yükselmesine ve kaçmasına izin verecek şekilde konumlandırılması performansı ve uzun ömürlülüğü artırır.
Paralel devrelerde birden fazla Çek Valf RVP-20 ünitesi kullanıldığında dengeli akış dağılımı sağlayın. Valfler arasındaki çatlama basıncındaki hafif değişiklikler, eşit olmayan yüklemeye neden olarak paralel düzenlemenin etkinliğini azaltabilir. Kritik uygulamalar için aynı üretim partisinden eşleşen setleri kullanmayı düşünün.
Sistemin ilk başlatılması ve devreye alınması sırasında Çek Valf RVP-20'yi izleyin. Kurulum sorunlarına veya uyumsuz çalışma koşullarına işaret edebilecek olağandışı gürültüye, aşırı ısıya veya beklenmeyen basınç değerlerine dikkat edin. Sorunların erken tespiti, vananın ve diğer sistem bileşenlerinin zarar görmesini önler.
Sınırlamaları ve Hususları Anlamak
Çek Valf RVP-20 birçok uygulamada üstün performans gösterirken, sınırlarının bilinmesi yanlış uygulamayı önler. Valf, koninin dakikada birçok kez açılıp kapandığı yüksek frekanslı döngü için tasarlanmamıştır. Bu tür bir işlem aşınmayı hızlandırır ve erken arızaya neden olabilir. Yüksek frekanslı uygulamalar için, dinamik hizmet için tasarlanmış pilot kumandalı çek valfleri veya kartuş valflerini düşünün.
Yaylı tasarım, Çek Valf RVP-20'nin ileri akış sırasında her zaman bir miktar basınç düşüşü yarattığı anlamına gelir. Minimum direncin kritik olduğu devrelerde bu karakteristik, pompa boyutunu ve sistem verimliliği hesaplamalarını hesaba katmalıdır. Maksimum akışta basınç düşüşü 8 bar'a ulaşabilir, bu da ısıya ve enerji israfına dönüşür.
Valf doğru çalıştığında ters akış sızıntı oluşturmaz, ancak kirlenme veya aşınma sızdırmazlığı tehlikeye atabilir. Güvenlik açısından mutlak sıfır sızıntıya ihtiyaç duyan sistemler, yedek valflere veya alternatif sızdırmazlık teknolojilerine ihtiyaç duyabilir. Düzenli testler, ters sızdırmazlığın valfin hizmet ömrü boyunca etkili kaldığını doğrular.
Çek Valf RVP-20, çalışma sırasında konum geri bildirimi veya ayarlanabilirlik olmaksızın tamamen mekanik çalışma sağlar. Değişken kırma basıncı veya uzaktan kumanda gerektiren uygulamalar, farklı valf tiplerine ihtiyaç duyar. Bu temel özellikleri anlamak, vananın uygun uygulamalarla eşleştirilmesine yardımcı olur.
Çözüm
Çek Valf RVP-20, dakikada 350 litreye kadar akış ve 350 bar'a kadar basınçlarda çalışan hidrolik sistemlerde geri akışı önlemek için güvenilir bir çözüm olarak hizmet vermektedir. Yaylı koni tasarımı, düşük ileri basınç düşüşünü korurken sızdırmaz ters sızdırmazlık sağlar. Kompakt plaka montaj formatı, valf blokları ve manifoldlara montajı kolaylaştırır.
Bu valf, yön kontrolünün güvenlik ve verimlilik açısından önemli olduğu mobil makinelerde, endüstriyel otomasyonda ve deniz hidroliğinde yaygın kullanım alanı bulur. Doğru kurulum, sıvı temizliği ve periyodik muayene ile Çek Valf RVP-20 uzun yıllar sorunsuz hizmet sağlar. Standartlaştırılmış tasarımı ve geniş kullanılabilirliği, onu yeni sistemler ve değiştirme uygulamaları için pratik bir seçim haline getirir.
Hidrolik uygulamalar için bir çek valf seçerken, güvenilir geri akış önleme gerektiren orta hizmet devreleri için Çek Valf RVP-20'yi göz önünde bulundurun. Optimum performans ve uzun ömür için vananın özelliklerini sistem gereksinimlerinizle eşleştirin, kurulum yönergelerini izleyin ve uygun sıvı durumunu koruyun.
