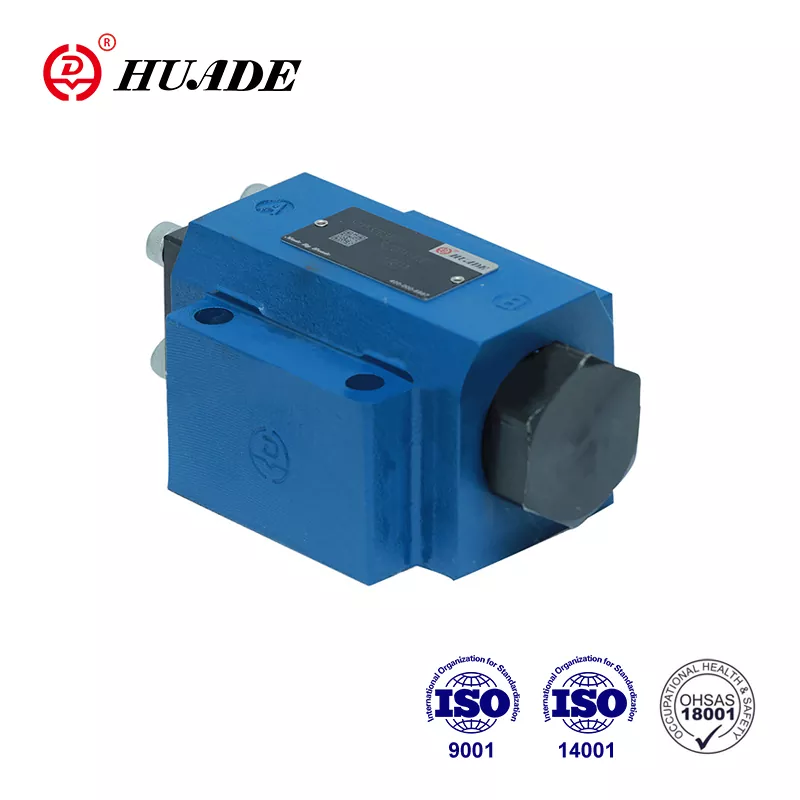

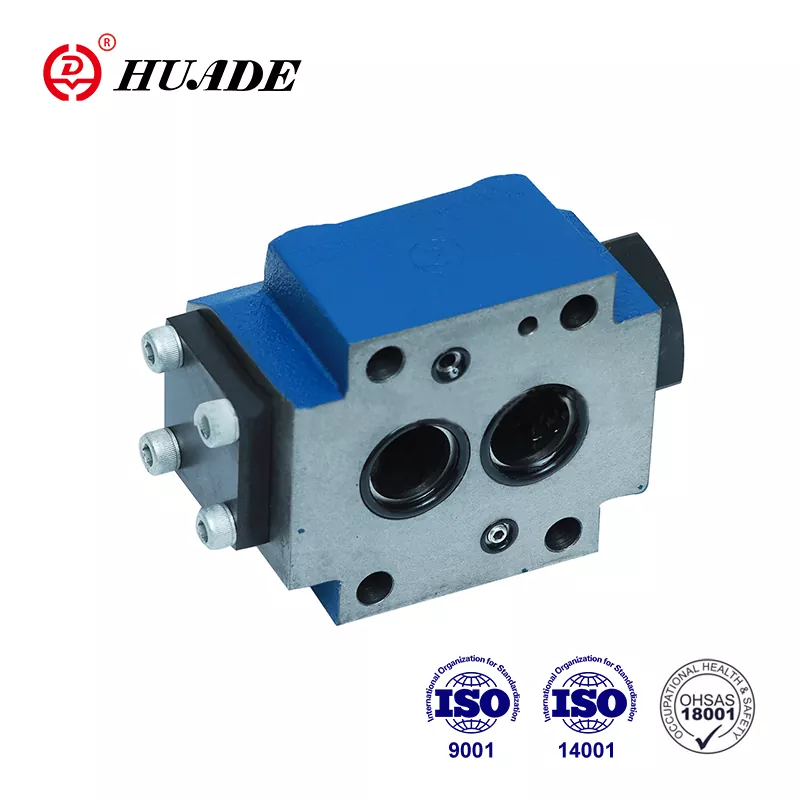

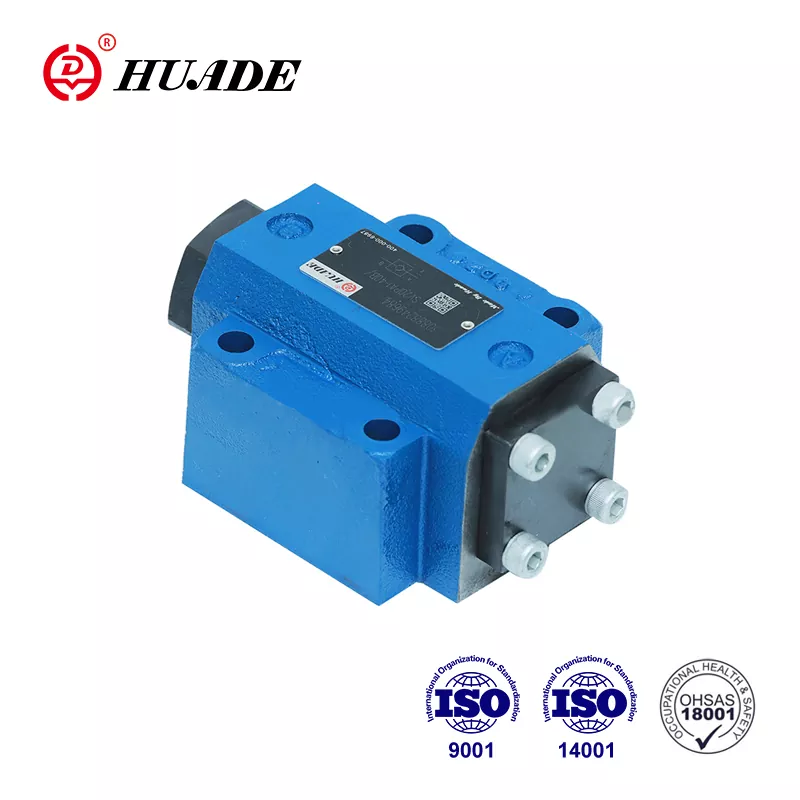

Huade kurulduktan sonra Rexroth ile iki kez işbirliği yaptı. Huade® çek valf SV, Rexroth'un aynı ürün serisine uygun fiyatlı alternatiflerdir. İyi kalite ve daha düşük fiyata sahip, iyi bilinen ürünlerle rekabet halindedir. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Çin'de iyi bilinen bir ulusal markadır. Garanti süresi içerisinde onarımı ücretsizdir. Üstün ve istikrarlı performans sağlamak için tüm çek valfler fabrikadan çıkmadan önce sıkı testlere tabi tutulur. Huade® hidrolik valfleri üstün performansından dolayı askeri endüstride ve diğer alanlarda yaygın olarak kullanılmaktadır.
|
Teknik veriler |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Ağırlık |
subplate mounting (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
dişli bağlantı (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Kurulum konumu (MPa) |
İsteğe bağlı |
|||||
|
Akış yönü (MPa) |
A'dan B'ye ücretsiz, B'den A'ya açılma yoluyla |
|||||
|
Çalışma basıncı, maks.(MPa) |
0,5~315 |
|||||
|
Kontrol basıncı, maks (MPa) |
0,5~315 |
|||||
|
Kontrol hacmi -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrol alanları -A1 alanı (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-alan A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-alan A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-alan A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Basınç sıvısı |
Mineral yağlar (NBR conta için) veya fosfat ester (FPM conta için) |
|||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
|||||
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
|||||
Özellikler:
▶ akışkanla kontrol edilen çek valf
▶ Alt plaka montajı için, DIN 24 340'a uygun montaj modeli
▶ Alt plaka veya vidalı dişli bağlantı
▶ Sızıntı portlu veya sızıntı portsuz
▶ Ön açmalı veya açmasız
▶ Ön açmalı, sönümlemeli dekompresyonlu tip
▶ 4 açma basıncı
▶ Din 24 340 fom A, 1SO 4401 ve CETOP-RP 121H'ye taşıma modeli
Başvuru:
Pilot kumandalı çek valfler SV, hat kopması meydana geldiğinde yükün düşmesine veya hidrolik olarak kilitlenen aktüatörlerin sürünme hareketlerine karşı koruma sağlamak amacıyla, basınç altındaki çalışma devrelerinin izolasyonu için kullanılır.
Çek valfler SV, her iki yönde de alçak seviyeye izin vermek üzere açılabilen, popet tipi tasarımda, hidrolik pilotla çalıştırılan çek valflerdir.
Bu valfler temel olarak mahfaza (1), popet (2), baskı yayı (3), kontrol makarasından (4) ve isteğe bağlı olarak küresel popet valf (5) olarak ön açmadan oluşur.
Valf, yay kuvvetine ek olarak sistem basıncıyla popet (2) yuvasında tutularak A'dan B'ye ters yönde serbest akış sağlar.
Kontrol portu X'teki basınç bağlantısı aracılığıyla kontrol pistonu (4) sağa doğru hareket ettirilir. Bu, popeti (2) koltuktan iter. Artık vananın B'den A'ya akışı da olabilir.
Vananın kontrol pistonu (4) aracılığıyla düzgün bir şekilde açılmasını sağlamak için belirli bir minimum kontrol basıncı gereklidir.
Bu valfin ek bir ön açıklığı vardır. Kontrol portu X'teki basınç bağlantısı sayesinde kontrol pistonu (4) sağa doğru itilir.
Bu, önce topu (5) ve ardından popeti (2) koltuktan iter. Artık vananın B'den A'ya bir akışı da olabilir. Ön açılma nedeniyle, basınç altındaki akışkanın sönümlenmiş bir basıncı vardır. Bu sayede olası basınç şokları önlenir
SV tipi çek valfin kesit görünümü. .PA
(sızıntı portsuz, ön açmalı)
