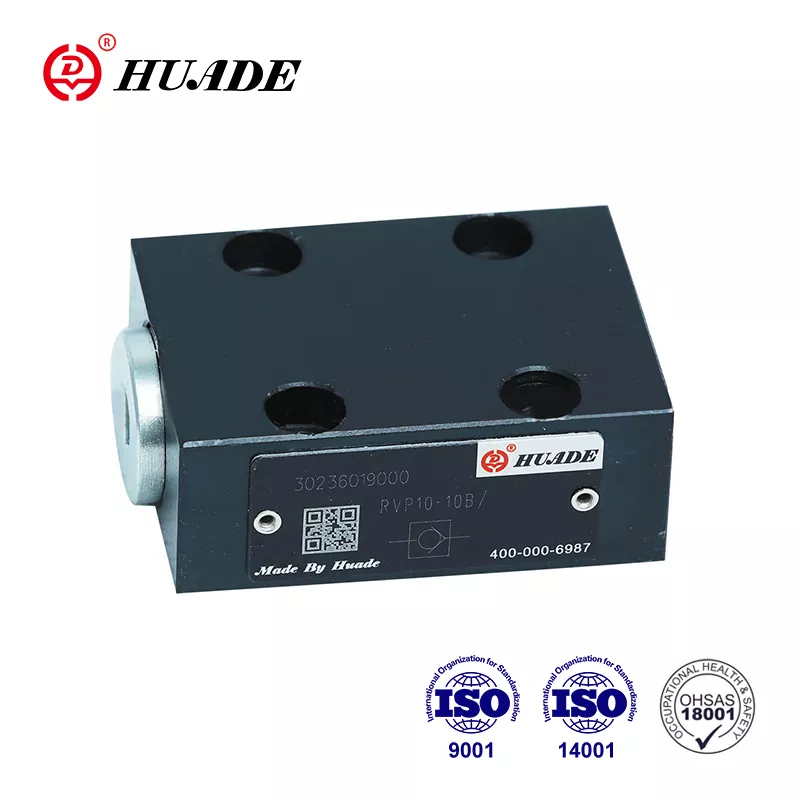

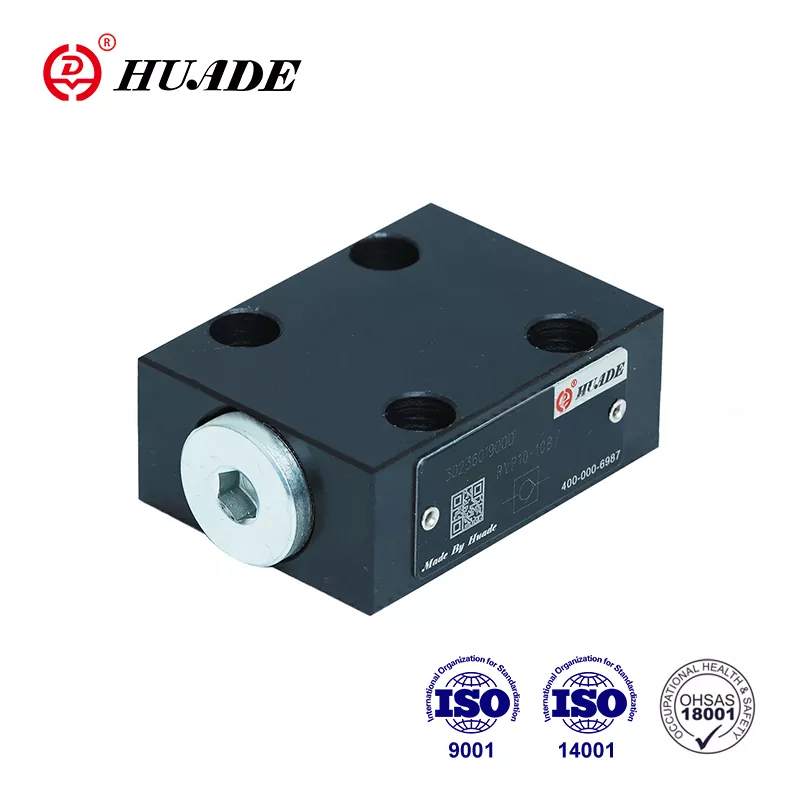

Çek Valf RVP 6

Rexroth ile 1979'dan bu yana 7 yılı aşkın süredir işbirliği içinde olan Huade® çek valf RVP 6, Rexroth tarafından sunulan aynı tip valfin tamamen yerini alabilir. Fabrika ISO9001, ISO14001 ve ISO45001'i geçti. Huade'nin çek valfleri mühendislik ve inşaat makineleri, metalurji, takım tezgahları vb. alanlarda yaygın olarak kullanılmaktadır. Tüm RVP 6 çek valfleri, mükemmel kaliteyi sağlamak için fabrikadan çıkmadan önce sıkı testlere tabi tutulacaktır.

Çek Valf RVP 6'nın ürün parametresi

Çekvalf RVP 6 Ürün Özelliği ve Uygulaması

Özellikler:

▶ Alt plaka bağlantısı

▶ Tek yönde sızdırmaz kapatma

Başvuru:

Çek valf RVP 6 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.

Çek Valf RVP 6 Üretim Detayları

RVP 6 tipi çek valf tercihen bir yöndeki akışı sızıntısız olarak kapatmak ve diğer yönde serbest akışa izin vermek görevine sahiptir. Temel olarak gövde (1), popet (2), sıkıştırma yayı (3), ve yaylı koltuk(4). Kendi üzerinde yönlendirilen popetin (2) stroku

dış çap, mekanik bir durdurma ile sınırlıdır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.

Sembol

Yapı diyagramı

①Gövde  ②Poppet  ③Yaylı  ④Yaylı koltuk

Çek Valf RVP 6 Bildirimi

1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.

2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.

3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.

4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.

5. Vanaya bağlı yüzeyin pürüzlülüğü 0,8/ olmalıdır

6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
