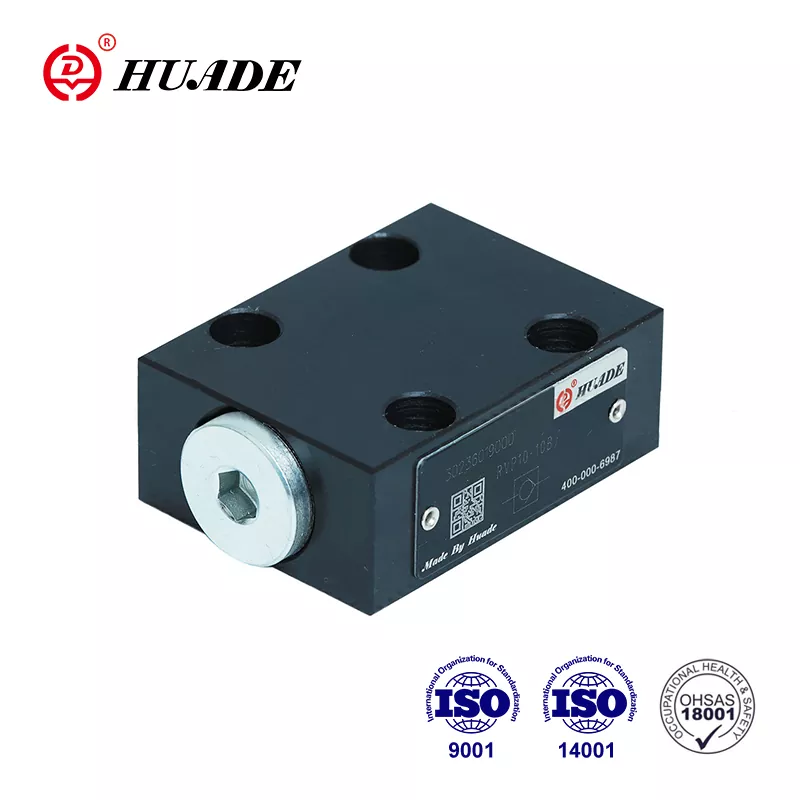

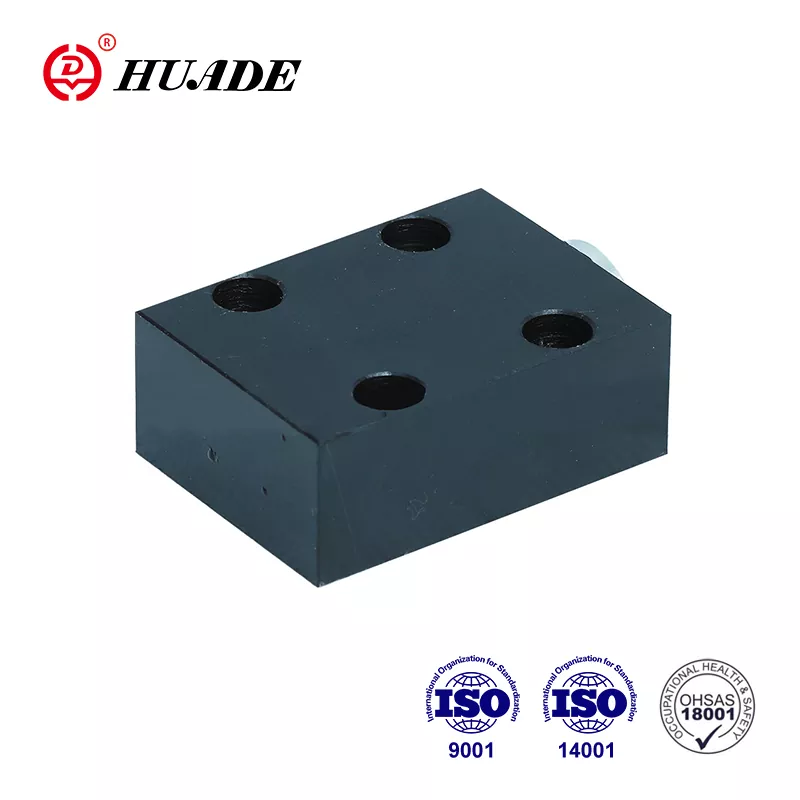

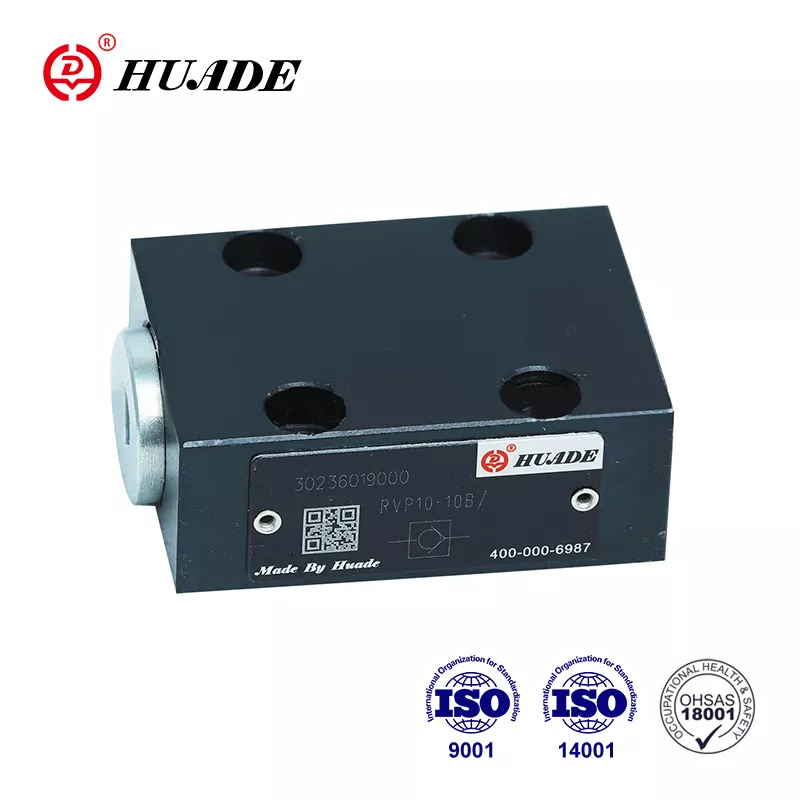

1979 yılında Çin ve Alman hükümetleri arasındaki stratejik ortaklık yoluyla kurulan Huade, Rexroth'un en son teknolojisini bünyesine kattı. Huade® çek valf RVP 10, Rexroth'un çek valfinin tamamen yerini alabilir. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade® çek valf, mühendislik ve inşaat makineleri, metalurji, takım tezgahları, çevre koruma, gemi yapımı, havacılık, demiryolu taşımacılığı, petrol ve petrokimya ve diğer alanlarda yaygın olarak kullanılmaktadır. Mükemmel kaliteyi sağlamak için tüm RVP 10 çek valfleri fabrikadan çıkmadan önce sıkı testlere tabi tutulacaktır.
|
Teknik veriler |
|||||||||
|
Boyut |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Çalışma basıncı, maks (MPa) |
31.5 |
||||||||
|
Açma basıncı (MPa) |
0.05 |
||||||||
|
Basınç sıvısı |
mineral yağlar veya fosfat esteri |
||||||||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
-30~+80 |
||||||||
|
Viskozite aralığı (mm2/s) |
2,8~500 |
||||||||
|
Sabitleme konumu |
isteğe bağlı |
||||||||
|
Ağırlık(Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Özellikler:
▶ Alt plaka bağlantısı
▶ Tek yönde sızdırmaz kapatma
Başvuru:
Çek valf RVP 10 esas olarak pompa çıkışında karşı basınç valfi ve baypas valfi olarak kullanılır.
Çek valf RVP 10, küçük basınç kaybına sahip bir popet valf yapısıdır. Tercihen bir yöndeki akışı sızıntısız olarak kapatmak ve diğer yönde serbest akışa izin vermek görevi vardır. Temel olarak yuva (1), popet (2), baskı yayı (3) ve yay yuvasından (4) oluşur. ). Kendi üzerinde yönlendirilen popetin (2) stroku
dış çap, mekanik bir durdurma ile sınırlıdır. Dahili sıkıştırma yayı (3) kapanma hareketini destekler. Ayrıca baskı yayı (3), vanadan akış olmadığında bile popeti (2) kapalı konumda tutmaktadır.
Sembol
Yapı diyagramı
①Gövde ②Poppet ③Yaylı ④Yaylı koltuk
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4. Valf sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü 0,8/ olmalıdır
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
