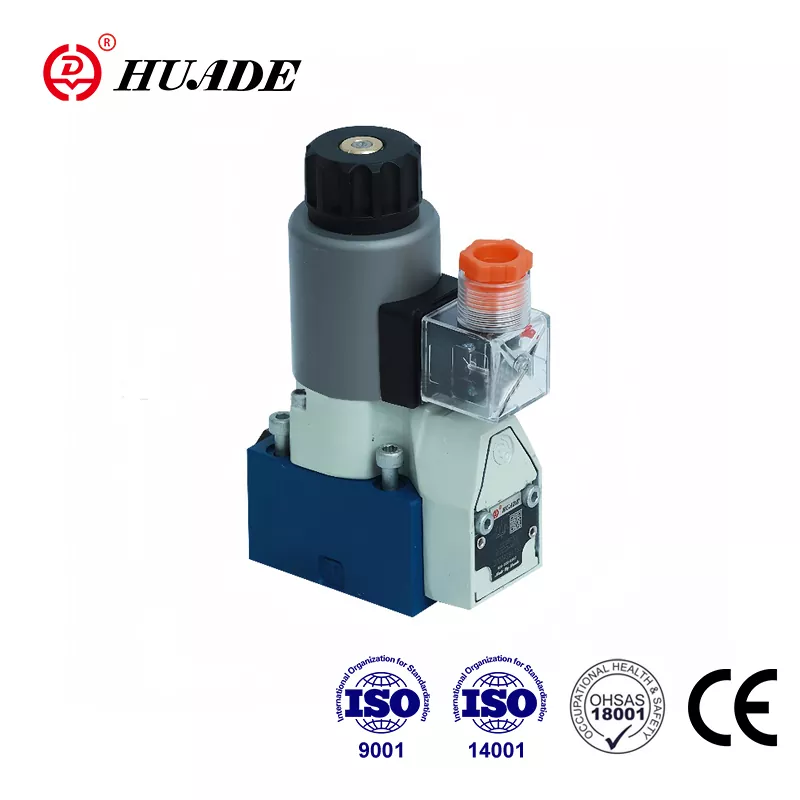

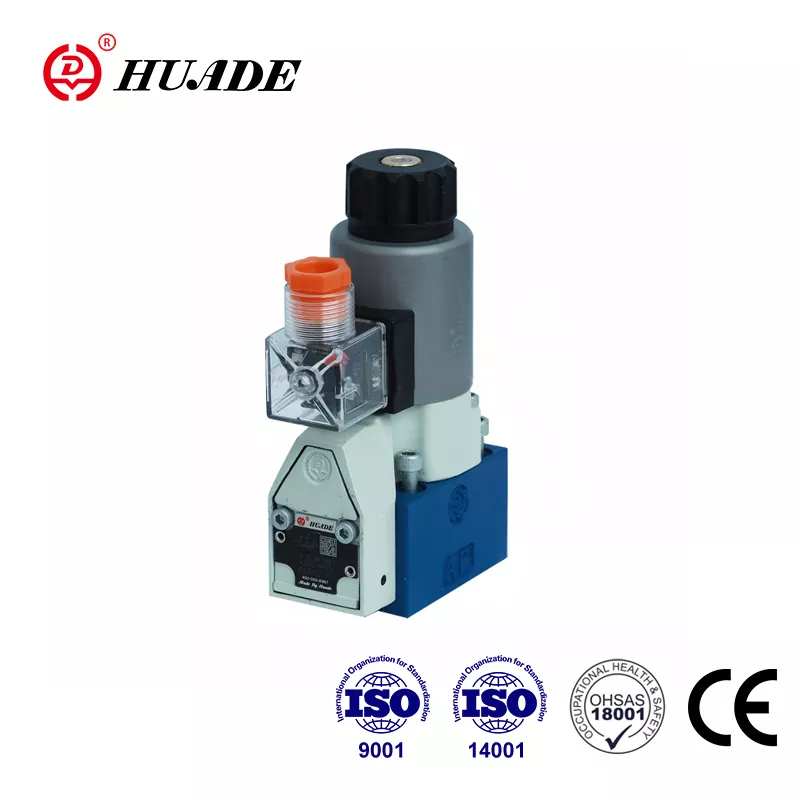

Mutlak güvenilirliğe ihtiyaç duyan hidrolik sistemler söz konusu olduğunda, Bosch Rexroth'un dikmeli yön valfi M-SEW 6 ciddi bir rakip olarak öne çıkıyor. Bu valf, geleneksel sürgülü valflerin çözemediği bir sorunu çözer: yüksek basınç altında tam sızıntısız izolasyon. Küçük sızıntıların bile önemli olduğu hidrolik sistemlerle çalışıyorsanız, M-SEW 6'yı farklı kılan şeyin ne olduğunu anlamak sizi ileride ciddi baş ağrılarından kurtarabilir.
Popet Vanayı Farklı Kılan Nedir?
Popetli yön valfi M-SEW 6, karşılaşabileceğiniz çoğu hidrolik valften temel olarak farklı bir yaklaşım kullanır. Bu valf, dar toleranslar boyunca sızdırmazlık sağlayan kayan metal parçalar yerine, hassas bir şekilde işlenmiş bir yüzeye oturarak akışı fiziksel olarak engelleyen sertleştirilmiş bir bilya veya koni kullanır. Bunu kayan kapıya karşı şişe kapağı gibi düşünün. Şişe kapağı bastırıldığında tam bir sızdırmazlık sağlarken, kayar kapıda ne kadar sıkı olursa olsun her zaman bir miktar boşluk bulunur.
Bu tasarım seçimi gerçek uygulamalarda son derece önemlidir. Geleneksel sürgülü valfler her zaman bir dereceye kadar içeriden sızıntı yapar. Toleranslar ne kadar sıkı olursa, o kadar az sızıntı olur, ancak sızıntı hiçbir zaman sıfıra inmez. M-SEW 6 popetli yön valfi, yuvaya dayalı tasarımı sayesinde bu sorunu tamamen ortadan kaldırır. Popet elemanı yuvasına baskı yaptığında akış tamamen durur.
Onu Farklılaştıran Basınç Yetenekleri
M-SEW 6 popet yön valfi, yaklaşık 9.150 psi anlamına gelen 630 bar'a kadar olan basınçları yönetir. Bağlam açısından, çoğu standart D03 boyutlu valfler maksimum 350 bar civarındadır. Bu neredeyse iki katına çıkan basınç derecesi yalnızca veri sayfasındaki bir sayı değildir. Muhafaza kalınlığından montaj gereksinimlerine kadar her şeyi etkileyen yapısal bütünlüğe yönelik temel bir mühendislik taahhüdünü temsil eder.
630 bar'da çalışmak, vanayı montaj yüzeyinden ayırmaya çalışan muazzam kuvvetler yaratır. Tipik bir D03 valf bağlantı alanı, bu basınçta 4.000 poundun üzerinde ayırma kuvvetine maruz kalır. M-SEW 6 popetli yön valfi, tam olarak uyulması gereken özel montaj gereklilikleri aracılığıyla bunu gerçekleştirir. Montaj yüzeyinin 100 mm başına 0,01 mm düzlüğe ve Rz 0,8 yüzey pürüzlülüğüne ihtiyacı vardır. M5x45 kalite 10,9 montaj cıvataları tam olarak 8,9 Nm torkla sıkılmalıdır.
M-SEW 6 Aslında Nasıl Çalışır?
Popetli yön valfi M-SEW 6, doğrudan solenoid çalıştırma yoluyla çalışır. Bobine enerji verdiğinizde, popet elemanını yuvasından çekerek akışa izin veren manyetik kuvvet üretir. Enerji kesildiğinde, geri dönüş yayı ve sistem basıncı popeti tekrar yuvasına çarparak akışı anında engeller. Bu, M-SEW 6 popetli yön valfine, özellikle kapanırken oldukça hızlı anahtarlama süreleri sağlar.
Anahtarlama hızları önemli bir hikaye anlatıyor. Saf 24V DC ile çalışırken, vana 25 ila 40 milisaniyede enerji verir ve yalnızca 10 ila 15 milisaniyede enerjisi kesilir. Bu enerjisiz kalma süresi, güvenlik uygulamalarında son derece önemli olan sürgülü valflerle karşılaştırıldığında son derece hızlıdır. Bir şeyler ters giderse ve akışı derhal durdurmanız gerekirse, bu ekstra milisaniyeler kritik olabilir.
Ancak M-SEW 6 popet yön valfini AC gerilimle bir doğrultucu üzerinden çalıştırırsanız performansı önemli ölçüde değişir. Doğrultucu devresinde bobindeki akımın azalmasını yavaşlatan filtreleme kapasitörleri bulunduğundan enerjinin kesilmesi süresi 35 ila 55 milisaniyeye çıkar. Bu üç ila dört kat daha yavaş yanıt, bazı uygulamalar için kabul edilebilir olabilir, ancak acil kapatma sistemleri için doğrudan DC işlemi açıkça daha iyi performans sağlar.
Yapılandırma Seçenekleri ve Anlamları
M-SEW 6 popetli yön valfi çeşitli işlevsel konfigürasyonlarla sunulur. En yaygın olanı, U ve C sembollerine sahip 3/2 yollu versiyonlardır. U sembolü, vanaya enerji verilmediğinde P portunun A portuna bağlandığı normalde açık konfigürasyonu temsil eder. C sembolü, enerji verilmediğinde P'den A'ya bloke olan normalde kapalıyı temsil eder. Bu 3/2 konfigürasyonlar, basit geometri ile mükemmel izolasyonu koruyabildikleri için popet valflerin gerçekten parladığı yerdir.
Valf ayrıca D ve Y sembollerine sahip 4/2 yollu konfigürasyonlarda da gelir, ancak bunlar biraz daha az yaygındır. Poppet elemanlarıyla 4/2 işlevi oluşturmak mekanik olarak daha karmaşıktır çünkü aynı anda birden fazla bağlantı noktasında sızıntısız izolasyon sağlamanız gerekir. Tasarım ödünleşimleri daha zorlu hale geliyor; bu nedenle Rexroth, popet yön valfi M-SEW 6'nın maksimum güvenilirliği ve basınç kapasitesini sunabileceği 3/2 versiyonlarını vurguluyor.
Akış kapasitesi dakikada 25 litreye kadar çıkar. Bu, bazı sürgülü valflerle karşılaştırıldığında düşük görünebilir, ancak aslında D03 boyutunda doğrudan çalıştırılan popet valf için makuldür. Solenoidin hem yay kuvvetinin hem de popet elemanına etki eden basınç kuvvetinin üstesinden gelmesi gerekir. Akış kapasitesinin arttırılması, daha büyük bir popet alanı gerektirecektir ve bu da, doğrudan çalıştırma için pratik olmayan derecede büyük bir solenoid gerektirecektir.
Sipariş Kodu Yapısının Açıklaması
M-SEW 6 popetli yön valfi, her teknik ayrıntıyı belirten 16 konumlu bir sipariş kodu kullanır. Bu kodu anlamak, tam olarak ihtiyacınız olan valfi elde etmenize yardımcı olur. Konum 01, mineral yağ için M olan sıvı tipini belirtir. Konum 02, bunun 2 yollu, 3 yollu veya 4 yollu vana olduğunu gösterir. Pozisyon 03 SEW'dir, bu da popet tarzı doğrudan kumandalı bir vana olduğunu doğrular.
Konum 04, boyutun NG6 veya D03 standardına karşılık gelen 6 olduğunu doğrular. Konum 05, U veya C gibi sembol seçiminizdir. Konum 07, 420 veya 630 bar basınç değerini belirtir. Konum 09 voltajı yönetir; G24 standart 24V DC'dir. G96 ve G110 gibi seçenekler, düzeltme yoluyla 110V veya 120V AC'de çalışmayı gösterir.
Pozisyon izlemeye ihtiyacınız varsa Pozisyon 12 önem kazanır. M-SEW 6 popetli yön valfi, valfin gerçek konumunu doğrulayan endüktif sensörler (QMAG24 veya QMBG24) ile donatılabilir. Ancak bu izleme seçenekleri yalnızca 420 bar versiyonuyla çalışır. 630 bar'da çalışma için gereken daha kalın gövde, standart sensör montaj düzenine yer bırakmaz.
Konum 13, gaz kelebeği veya çek valf parçaları eklemenizi sağlar. B12'den B22'ye kadar belirtilen gaz kelebeği ekleri akışı farklı derecelerde kısıtlar. M-SEW 6 popetli yön valfini maksimum basınç ve akışta çalıştırdığınızda, bu parçalar anahtarlama sırasında su darbesini ve kavitasyonu önleyebilir. Pozisyon 14, özel sıvılarla uyumluluk için standart NBR veya FKM (V son ekiyle gösterilir) conta malzemesini belirtir.
Sıvı Uyumluluğuyla İlgili Hususlar
M-SEW 6 popetli yön valfi, DIN 51524 spesifikasyonlarını karşılayan standart madeni yağlarla çalışır. Aynı zamanda HEES, HEPG, HETG, HFDR ve HFDU türleri de dahil olmak üzere çeşitli biyolojik olarak parçalanabilen ve yangına dayanıklı sıvıları da işler. Conta malzemesi seçimi burada kritik hale geliyor. Standart NBR contalar madeni yağ ile sorunsuz çalışır ve -30°C ila +80°C arasında çalışır. Belirli sentetik esterler veya poliglikol sıvıları kullanıyorsanız FKM contalarını V son ekiyle belirtmeniz gerekir. FKM contaları -20°C ile +80°C arasında biraz daha dar bir sıcaklık aralığına sahiptir ancak gerekli kimyasal direnci sağlar.
Conta seçiminin yanlış yapılması hızlı bozulmaya neden olur. NBR contaları bazı sentetik sıvılarda şişip arızalanırken, FKM contaları sıcaklık aralıklarının dışında kullanıldığında sertleşip çatlayabilir. Popetli yön valfi M-SEW 6 dokümantasyonu hangi contanın hangi sıvıyla çalıştığını açıkça belirtir ve bu yönergelere uymak kesinlikle isteğe bağlı değildir.
Göz ardı edemeyeceğiniz Kurulum Gereksinimleri
M-SEW 6 popetli yön valfinin doğru şekilde monte edilmesi, tasarlandığı gibi çalışıp çalışmadığını veya basınç altında sızıntı yapıp yapmadığını belirler. Valf, dört adet M5x45 cıvata kullanılarak bir D03/NG6 manifolduna veya alt plakaya monte edilir. Bu cıvatalar 10,9 derece mukavemette olmalı ve tam olarak 8,9 Nm torkla sıkılmalıdır. Düşük torklama, muhafazanın basınç altında montaj yüzeyinden ayrılmasını sağlar. Aşırı torklama montaj yüzeyini bükebilir ve conta arızasına yol açacak gerilim yoğunlaşmaları oluşturabilir.
Bağlantı noktalarındaki O-halkalar da önemlidir. P Bağlantı Noktası 10x2 mm'lik bir O-halka kullanırken, A ve B bağlantı noktaları 9,25x1,78 mm O-halkaları kullanır. Bunlar keyfi boyutlar değil. Bunlar, oluk boyutlarına ve beklenen basınç yüklerine göre eşleştirilir. Yanlış O-ringlerin veya hasarlı O-ringlerin kullanılması, ilk etapta M-SEW 6 popet yön valfi seçme amacının tamamını boşa çıkaran sızıntıyı garanti eder.
Solenoid bobin, 4 Nm torklu bir kilitleme somunu ile bağlanır. Bu, ana montaj cıvatalarından daha az kritik görünebilir, ancak gevşek solenoid montajı, manyetik boşluğu artıran, kuvveti azaltan ve popetin tam hareketini potansiyel olarak önleyen hizalama sorunlarına neden olur. Valf çalışıyor gibi görünebilir ancak tamamen açılıp kapanmayabilir, bu durum akış kısıtlamalarına veya eksik sızdırmazlığa neden olabilir.
Tasarımın Dahili Bakım Avantajları
M-SEW 6 popetli yön valfinin akıllı yönlerinden biri, çıkarılabilir ve dönebilen bobin tasarımıdır. Solenoid bobin, basınç içeren hidrolik muhafazaya zarar vermeden çıkarılabilir ve değiştirilebilir. Bu, tüm hidrolik sistemin basıncını düşürmeden elektrik bakımını yapabileceğiniz anlamına gelir. Yüksek basınçlı sistemlerde basıncın düşürülmesi ve yeniden basınçlandırılması zaman alıcıdır ve potansiyel olarak risklidir. Arızalı bir bobini hidrolik devreye dokunmadan değiştirebilmek, arıza süresini önemli ölçüde azaltır.
Bobin 90 derece döner, bu da sıkı manifold bloklarında kablo yönlendirmesine yardımcı olur. Bitişik bileşenlerle girişimi önlemek için elektrik bağlantısını yönlendirebilirsiniz. Bu esneklik, M-SEW 6 popetli yön valfinin alanın sınırlı olduğu karmaşık gruplara entegrasyonunu kolaylaştırır.
Popet tasarımının kendisi, sürgülü valflerden daha az bakım gerektirir. Yavaş yavaş aşınan ve sızıntıyı artıran hassas şekilde işlenmiş kayar yüzeyler yoktur. Popet ya mühürler ya da mühürlemez. Kirlenme oturma yüzeylerine zarar vermediği sürece valf, sıfır sızıntı performansını esasen süresiz olarak korur.
Bu Vananın En Anlamlı Olduğu Yer
Popetli yön valfi M-SEW 6, yüklerin uzun süre sürüklenmeden tutulması gereken uygulamalarda mükemmeldir. Takım tezgahlarındaki hidrolik bağlama sistemleri mükemmel bir kullanım durumunu temsil eder. Kelepçe bir iş parçası üzerinde kapandığında, işleme sırasında sıfır basınç kaybıyla kelepçeli kalması gerekir. Küçük bir sızıntı bile kelepçenin yavaş yavaş serbest kalmasına neden olabilir ve kesme işlemleri sırasında iş parçasının kaymasına neden olabilir.
Akümülatör izolasyonu başka bir doğal uyumdur. Bir akümülatörü şarj ettiğinizde ve onu devrenin geri kalanından izole etmeniz gerektiğinde, sızıntı yapan bir izolasyon valfi, akümülatördeki basıncı kademeli olarak boşaltır. M-SEW 6 popetli yön valfi bu basıncı süresiz olarak korur. Güvenlik devreleri de büyük fayda sağlar. Bir güvenlik sistemi, enerji kesildiğinde akışın önlenmesine bağlıysa, sürgü valfından geçen dahili sızıntı, kontrol sinyali kapalıyken bile istenmeyen harekete izin verebilir.
Sızıntı tespiti için basıncı tutması gereken test sistemleri, sıfır sızıntılı izolasyon vanaları gerektirir. Yüksek basınçlı şekillendirme ve dövme presleri, M-SEW 6'nın 630 bar değerinin değerli hale geldiği basınçlarda çalışır. Deniz altı hidrolik sistemleri, M-SEW 6 popetli yön valfinin sızdırmaz tasarımının kritik güvenlik marjları sağladığı durumlarda hem yüksek basınç hem de ciddi güvenilirlik gereksinimleriyle karşı karşıyadır.
Rekabetçi Seçeneklerle Karşılaştırma
Parker Hannifin'in D1SE serisi, D03 boyut aralığında M-SEW 6 popetli yön valfine en yakın doğrudan rekabeti temsil eder. D1SE, 350 bar'a kadar basınçları idare eder ve dakikada 20 litreye kadar akış sağlar. Koni tipi oturma elemanlarıyla benzer bir popet tasarım felsefesi kullanıyor. Anahtarlama süreleri daha yavaştır; DC işleminde enerji verme için 50 ms ve enerjinin kesilmesi için 60 ms civarındadır.
350 bar ile 630 bar arasındaki basınç farkı farklı pazar stratejilerini ortaya koyuyor. Parker, D1SE'yi normal endüstriyel basınçlarda sızıntısız izolasyon gerektiren daha geniş uygulama pazarına hedeflemektedir. Rexroth, M-SEW 6 popetli yön valfini, aşırı basınç kapasitesinin daha yüksek maliyeti haklı çıkardığı birinci sınıf segment için konumlandırıyor. Gerçekten 630 bar kapasitesine ihtiyaç duyan uygulamaların sınırlı alternatifleri var ve bu da Rexroth'a bu alanda güçlü bir konum sağlıyor.
M-SEW 6'nın daha hızlı anahtarlama süreleri, özellikle de 10-15 ms'lik enerjisiz kalma süresi, acil kapatma senaryolarında somut bir güvenlik avantajı sağlar. M-SEW 6 ile D1SE arasındaki bu 45 ms'lik fark, bir makinenin hasara veya yaralanmaya neden olmadan önce durup durmayacağını belirleyebilir. Güvenliğin kritik olduğu uygulamalarda, daha hızlı yanıt süreleri yalnızca güzel özellikler değil aynı zamanda temel gereksinimlerdir.
Takasları Anlamak
Popet yön valfi M-SEW 6'nın seçilmesi, belirli sınırlamaların kabul edilmesi anlamına gelir. Dakikada 25 litrelik akış kapasitesi, yüksek akış hızlarına ihtiyaç duyan uygulamaları karşılamayacaktır. Popet tasarımının doğasında olan basınç dengesizliği, solenoidin sistem basıncına karşı valfi açmak için daha fazla çalışması anlamına gelir. Doğrudan çalıştırılan popet valfler, M-SEW 6'nın ulaştığı akış ve basınç aralıkları etrafında pratik sınırlara ulaşır. Önemli ölçüde büyütmek pilot operasyon gerektirecektir, bu da karmaşıklığı ve maliyeti artıracaktır.
Montaj hassasiyeti gereklilikleri tipik sürgülü valflerden daha katıdır. M-SEW 6 popetli yön valfini kaba işlenmiş bir yüzeye cıvatalayıp 630 bar'da sızdırmazlık sağlamasını bekleyemezsiniz. Manifold veya alt plakanın düzlük ve yüzey özelliklerini karşılamak için uygun şekilde işlenmesi gerekir. Bu, genel sisteme maliyet katar ancak ilk etapta popetli vananın seçilmesini haklı kılan sıfır sızıntı performansını sunar.
630 bar versiyonundaki konum izleme sınırlaması, işlevsel güvenlik doğrulaması gerektiren uygulamalarda önemlidir. Güvenlik analiziniz vananın kapalı olduğunu kanıtlamak için konum geri bildirimine ihtiyacınız olduğunu belirlerse 420 bar basınç sınırını kabul etmeniz gerekir. Bu, Rexroth'un sensörleri yerleştirmek amacıyla 630 bar için gereken yapısal bütünlükten ödün vermemeyi seçtiği temel bir mühendislik değiş tokuşunu temsil ediyor.
Uygulamanız için Doğru Seçimi Yapmak
Uygulamanız kesinlikle sıfır iç sızıntı gerektiriyorsa, M-SEW 6 popetli yön valfi kısa listenizde yer alır. Basıncı 400 bar'ın üzerinde tutmanız gerekiyorsa seçenekleriniz önemli ölçüde daralır ve M-SEW 6, D03 boyutunda birkaç uygun seçenekten biri haline gelir. Hızlı enerji kesme tepkisi güvenlik açısından önemliyse, 10-15 ms'lik anahtarlama süresi gerçek avantajlar sağlar. Biyolojik olarak parçalanabilen veya yangına dayanıklı sıvılarla çalışıyorsanız FKM conta seçeneği, bazı rakip valflerin sunmadığı uyumluluğu sağlar.
Bunun tersine, dakikada 30 litrenin üzerinde yüksek akış hızlarına ihtiyacınız varsa M-SEW 6 popetli yön valfi çalışmaz. Uygulamanız maksimum akış ve basınçta sık sık döngü yapmayı içeriyorsa, vananın performans sınırları dahilinde kalıp kalmadığını veya koşulları yönetmek için kısma ek parçalarına ihtiyacınız olup olmadığını dikkatlice değerlendirmelisiniz. Karmaşık anahtarlama gereksinimleriyle birlikte 4/2 işlevselliğe ihtiyacınız varsa, sızdırmazlık özelliklerine rağmen bir sürgülü valf aslında daha basit olabilir.
Toplam sahip olma maliyeti hesaplamasında, arıza süresinin pahalı olduğu uygulamalarda M-SEW 6 popetli yön valfi tercih edilir. Uzun hizmet ömrü, minimum aşınma ve kolay bobin değişimi, bakım maliyetlerini ve sistem aksama süresini azaltır. İlk satın alma fiyatı standart sürgülü valflerden daha yüksektir, ancak güvenilirliğin önemli olduğu kritik uygulamalarda bu yüksek maliyet hızla amorti edilir.
Teknik Dokümantasyon ve Destek
Bosch Rexroth, M-SEW 6 popetli yön valfi için birden fazla formatta CAD modelleri, tam boyutlu çizimler ve ayrıntılı performans eğrileri dahil olmak üzere kapsamlı teknik belgeler sağlar. Dokümantasyonda tüm kurulum gereksinimleri, O-halka spesifikasyonları, tork değerleri ve akışkan uyumluluk bilgileri açıkça belirtilmektedir. Bu spesifikasyonlara tam olarak uymak, nominal performansa ulaşmak için kritik öneme sahiptir.
Valf, ISO 4401-03-02-0-05 ve DIN 24340 Form A montaj standartlarına uygundur ve endüstri standardı manifoldlar ve alt plakalarla uyumluluğu garanti eder. Bu standardizasyon, entegrasyon riskini azaltır ve M-SEW 6 popetli yön valfini, daha iyi sızıntı performansı için bir sistem yükseltilirken diğer D03 valflerinin doğrudan alternatifi haline getirir.
Son Hususlar
Bosch Rexroth M-SEW 6 popetli yön valfi zorlu uygulamalar için özel bir çözümü temsil eder. Tüm uygulamalar için her şey olmaya çalışmaz. Bunun yerine tek bir işi son derece iyi yapmaya odaklanır: standart bir D03 paketinde 630 bar'a kadar basınçlarda sızdırmaz izolasyon sağlamak. Bunu mümkün kılan mühendislik, kurulum ve uygulama sırasında ayrıntılara dikkat edilmesini gerektirir, ancak geleneksel sürgülü valflerin ulaşamayacağı bir performans sunar.
Yük tutma devreleri, güvenlik sistemleri veya yüksek basınç uygulamaları üzerinde çalışan mühendisler için M-SEW 6 popetli yön valfinin neler sunduğunu anlamak, bilinçli bileşen seçimleri yapılmasına yardımcı olur. Vananın yetenekleri, güçlü yönlerinin en önemli olduğu özel gereksinimlerle uyumludur. Doğru uygulama için seçilmesi, pazardaki birinci sınıf konumunu haklı çıkaran güvenilir, sızdırmaz performans sunar.
