Hidrolik sistemler sızıntı olmadan güvenilir akış kontrolüne ihtiyaç duyduğunda çek valf sandviç plakası Z2S 22 kanıtlanmış bir çözüm olarak öne çıkıyor. Bu Bosch Rexroth bileşeni yıllardır endüstriyel ekipmanı desteklemektedir ve nasıl çalıştığını anlamak, hidrolik kurulumunuz için daha iyi kararlar vermenize yardımcı olabilir.
Z2S 22'yi Farklı Kılan Nedir?

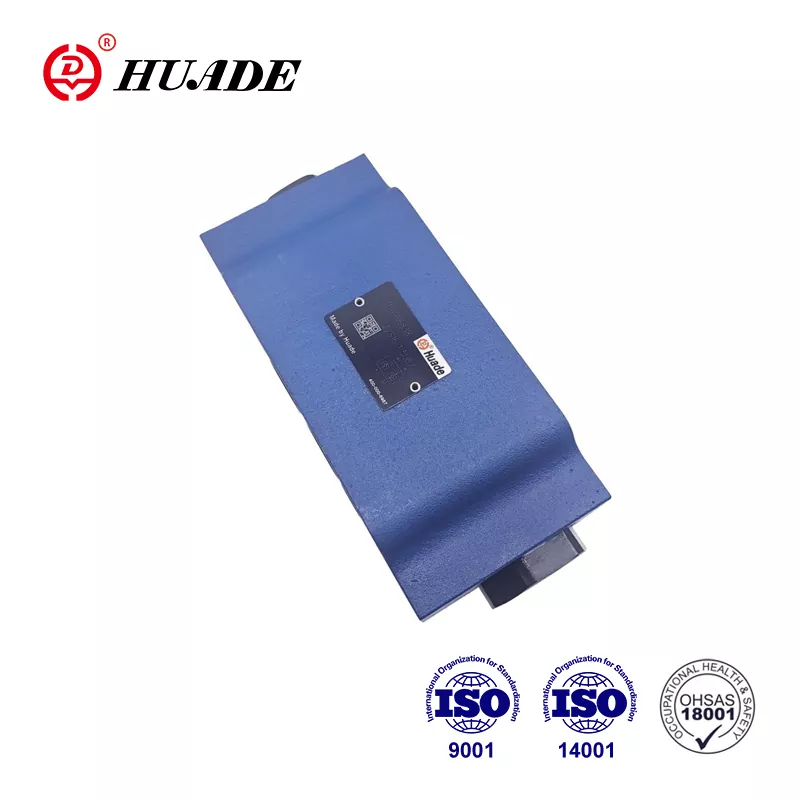

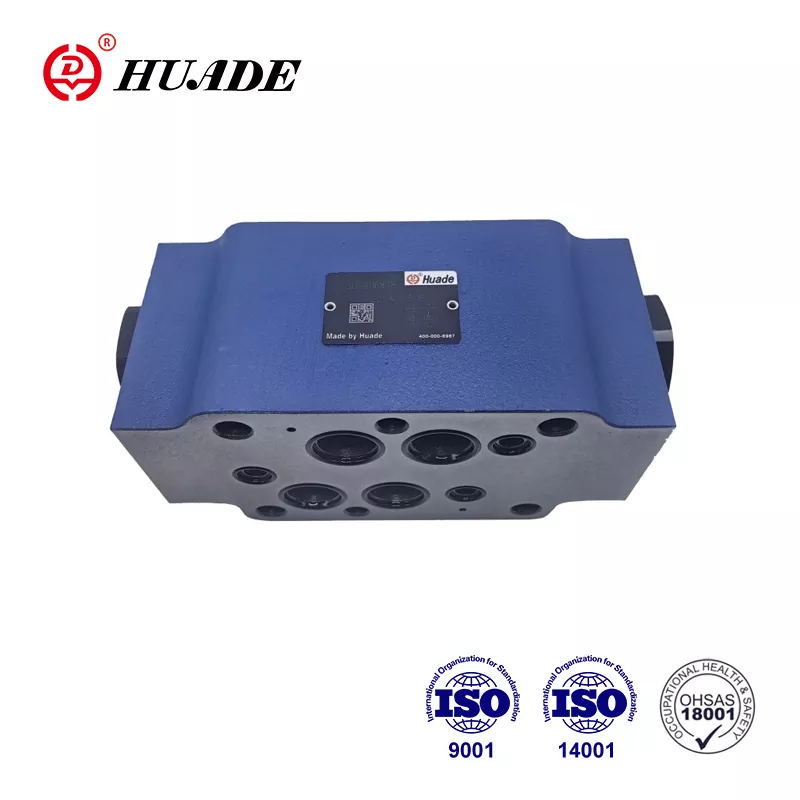

Z2S 22 çek valf sandviç plakası, NG25 boyutlu sistemler için tasarlanmış pilot kumandalı bir çek valf olarak çalışır. Temel yaylı çek valflerin aksine, bu sandviç plaka, basıncı serbest bırakırken daha iyi kontrol sağlayan iki aşamalı bir tasarım kullanır. Valf, ters akışı bloke ederken tek yönde serbest akışa izin verir ve X portuna pilot basınç uygulandığında bloke edilen taraftan açılabilir.
Sandviç plaka tasarımı, onu diğer hidrolik bileşenler arasında dikey olarak istifleyebileceğiniz anlamına gelir. Bu, kalabalık makine kurulumlarında yerden tasarruf sağlar. Z2S 22, ISO 4401-08-08-0-05 bağlantı noktası modellerini takip ederek farklı ekipman türlerinde kullanılan standart hidrolik manifoldlarla uyumlu olmasını sağlar.
Bu çek valfi diğerlerinden ayıran şey çoğu versiyondaki ön açma özelliğidir. Pilot valf açıldığında, basınç bir anda değil, bir sönümleme sistemi aracılığıyla kademeli olarak serbest bırakılır. Bu, hidrolik sistemlerde contalara zarar veren ve bakım sorunları yaratan şok dalgalarını ve gürültüyü önler.
Önemli Olan Teknik Özellikler
Z2S 22 çek valf sandviç plakası, 315 bar'a kadar maksimum çalışma basıncını ve dakikada 450 litreye ulaşan akış hızlarını yönetir. Bu rakamlar, 40 santigrat derecede HLP46 mineral yağı kullanılarak yapılan testlerden alınmıştır. Valf gövdesinin ağırlığı 12 ila 13 kilogram arasında olup boyutları 212 mm uzunluk, 117 mm genişlik ve 100 mm yüksekliktir.
Çatlama basıncı seçenekleri 3 bar ile 10 bar arasında değişir ve parça numarasında 1'den 4'e kadar kodlarla işaretlenir. Daha yüksek kırma basıncı, daha güçlü ters blokaj anlamına gelir ancak açılmak için daha fazla pilot basıncı gerektirir. Valf, çoğu endüstriyel ortamı kapsayan NBR contaları kullanıldığında, negatif 30 ila pozitif 80 santigrat derece arasındaki hidrolik yağ sıcaklıklarında çalışır.
Bağlantı noktası bağlantıları P, A, B, T, X ve Y konumlarını içerir. A ve B portları aktüatörlere bağlanırken, X portu kontrol fonksiyonunu serbest bırakmak için pilot basıncı alır. Kurulum, 70 Nm'ye torklanmış altı adet M12 cıvata gerektirir ve sızıntıları önlemek için montaj yüzeyinin pürüzlülük derecesi Rz 4 veya daha pürüzsüz olmalıdır.
Çek valf sandviç plakası Z2S 22, normal çalışma sırasında engelleme yönünde sıfır sızıntıyı korur. Bu, dikey silindirlerin gece boyunca veya bakım duraklamaları sırasında yerinde tutulması gibi uygulamalar için önemlidir. Aylarca süren aksama süresinden sonra bile valf, kaymadan sızdırmazlığını korumalıdır.
Z2S 22 Aslında Nasıl Çalışıyor?
Basınç açık yönde itildiğinde akış, A1'den A2'ye veya B1'den B2'ye valf boyunca serbestçe hareket eder. Basit bir kapak valfi, akış basıncı altında açılarak minimum direnç oluşturur. Basınç düşüşü eğrileri neredeyse doğrusal bir davranış gösterir; bu, basınç arttıkça akışın tahmin edilebileceği şekilde arttığı anlamına gelir.
Ters yönde, kapaklı valf, valf gövdesine sıkıca oturarak engelleme contasını oluşturur. Valf, A2 alanına sahip bir bilye yuvası tasarımı ve A1 alanına sahip bir popet kullanır. Pilot basıncı X portundan girdiğinde kontrol makarası alanı A3'e etki eder. A3 ve A2 arasındaki alan oranı yaklaşık 1 ila 12,5 arasındadır; bu, ana vanayı açmak için nispeten düşük pilot basıncına ihtiyacınız olduğu anlamına gelir.
Ön açma mekanizması tam pilot basıncına ulaşmadan çalışmaya başlar. Kontrol makarası hareket etmeye başladığında, basıncın kademeli olarak eşitlenmesini sağlayan küçük bir açıklık belirir. Bu yastıklı açıklık, hidrolik hatlarda koç darbesi etkisine neden olan ani basınç düşüşünü önler. Sönümleme etkisi, pompa contalarını, hortum bağlantılarını ve silindir çubuğu contalarını şok yüklerden korur.
Özel versiyonlar bu temel işlemi değiştirir. SO40 modeli, pilot kontrolü için harici bir G1/4 portu ekler; bu, uzaktan valf kullanımına ihtiyaç duyduğunuzda kullanışlıdır. SO60 versiyonu, kontrol makarasını T portuna havalandırarak belirli devre tasarımlarında serbest bırakma hassasiyetini artırır.
Z2S 22 Çek Valfın En İyi Çalıştığı Yer
Endüstriyel otomasyon sistemlerinde çek valf sandviç plakası Z2S 22 yaygın olarak kullanılmaktadır. Enjeksiyon kalıplama makineleri, soğutma çevrimleri sırasında kalıp plakalarını sabit tutmak için bu valflere güvenir. Abkant presler, bükme işlemleri arasında hidrolik pompalar kapatıldığında koç konumunu korumak için bunları kullanır. Robotik kollar, konumu korurken yükün kaymasını önlemek için valfe ihtiyaç duyar.
Forkliftler ve makaslı kaldırıcılar gibi malzeme taşıma ekipmanları sıfır sızıntılı tasarımdan yararlanır. Standart bir yaylı çek valf, bir platformun saatlerce yavaşça alçaltılmasına yetecek kadar sızıntıya izin verebilir. Z2S 22 sandviç plaka, pompayı çalıştırmadan konumu süresiz olarak koruyarak bu sorunu ortadan kaldırır.
Rüzgar türbini hatve kontrol sistemleri, sıcaklık dalgalanmaları ve kirlenme riskleri içeren zorlu koşullarda çalışır. Çek valf sandviç plakası, uygun filtrelemeyle eşleştirildiğinde bu ortamların üstesinden gelir. Enerji sektörü uygulamaları güvenilirlik gerektirir çünkü türbin çalışması sırasında valf arızası pahalı dişli kutularına zarar verebilir.
Kompakt sandviç tasarımı, alanın önemli olduğu mobil ekipmanlarda en çok önem taşır. Ekskavatörler, vinçler ve tarım makineleri sınırlı alanlara çok sayıda işlevi sığdırıyor. Z2S 22 çek valfinin yön valfleri ve diğer sandviç plakalar arasında istiflenmesi, geleneksel boruya monteli çek valflere kıyasla manifold boyutunu azaltır.
Valf Seçeneklerini Karşılaştırma
Standart yaylı çek valflerin maliyeti Z2S 22'den daha düşüktür ve genellikle 200 ile 500 dolar arasında değişir. Basit uygulamalar için iyi çalışırlar ancak pilot kontrolü yoktur ve sıklıkla küçük sızıntılar gösterirler. Tepki hızı daha yavaştır çünkü akış başlamadan önce yayın sıkışması gerekir.
Çift diskli wafer çek valfler, bazen dakikada 500 litreyi aşan daha büyük akışları yönetir. Sandviç plakalardan daha hafiftirler ve 250 barın altındaki düşük basınçlı boru sistemlerinde iyi çalışırlar. Ancak disk ile yuva arasına kir girerse disk valfleri kapalı kalabilir. Standart tasarımlarda korozyon direnci de daha düşüktür.
Çek valf sandviç plakası Z2S 22'nin maliyeti, konfigürasyona ve tedarikçiye bağlı olarak genellikle 1000 ila 1500 dolar arasındadır. Bu yüksek fiyat, pilot çalışma kabiliyetini, sıfır sızıntı tasarımını ve entegrasyon avantajlarını yansıtıyor. Sandviç tasarımı dahili bileşenleri harici hasarlardan koruduğu için bakım maliyetleri vananın kullanım ömrü boyunca daha düşük olabilir.
Performans karşılaştırmaları, Z2S 22'nin 315 bar'da dakikada 450 litreye kadar tutarlı akışı koruduğunu gösterirken, birçok yay kontrolü, basınç düşüşünün dakikada 300 litrenin üzerine çıktığını göstermeye başlıyor. Pilotla çalıştırılan tasarım aynı zamanda kontrol sinyallerine yaylı tiplere göre daha hızlı yanıt verir çünkü açılma sırasında yay kuvvetiyle mücadele etmez.
Bilmeniz Gereken Kurulum Gereksinimleri
Çek valf sandviç plakası Z2S 22'yi herhangi bir yönde monte edin, ancak en yaygın olanı dikey istiflemedir. Montajdan önce her iki temas yüzeyini iyice temizleyin. Herhangi bir kir, çapak veya eski conta malzemesi, sıfır sızıntı tasarımını tehlikeye atacak sızıntı yolları oluşturabilir.
Vanayı yerleştirmeden önce verilen conta halkalarını her bir porta uygulayın. Contalar, sandviç plaka yüzüne işlenmiş oyuklara oturur. Contaların düzgün şekilde oturduğundan ve bükülmediğinden emin olun; aksi takdirde basınç altında dışarı çıkabilirler.
Cıvata düzenlerinde standart bir ISO düzeninde altı adet M12 kapak vidası kullanılır. Yıldız desenli vidaları 70 Nm torkla sıkın. Aşırı sıkma, valf gövdesini bozabilir ve iç parçaların sıkışmasına neden olabilir. Az sıkma, dış sızıntıya ve potansiyel basınç kaybına neden olur.
Harici pilot portlu SO40 versiyonları için G1/4 bağlantı elemanlarını pilot basınç kaynağınıza bağlayın. Tam açılmayı sağlamak için pilot basıncının çatlama basıncını en az yüzde 50 aştığından emin olun. Yetersiz pilot basıncı kısmi açılmaya ve akışın kısıtlanmasına neden olur.
Çalıştırmadan önce sistem temizliğini kontrol edin. Z2S 22 çek valf sandviç plakası, ISO 4406 temizlik kodu 20/18/15 veya daha iyisini karşılayan hidrolik yağı gerektirir. Bu, mililitre sıvı başına 4 mikrondan daha büyük 5000'den az parçacık anlamına gelir. Endüstri bakım verilerine göre valf arızalarının yüzde 80'ine kirlilik neden oluyor.
Bakım ve Sorun Giderme
Düzenli filtre değişiklikleri, çek valf sandviç plakasını kirlenme hasarından korur. Filtreleri hidrolik yağı tipiniz için önerilen aralıklarla değiştirin. HLP46 gibi mineral yağlar, iki kat daha sık bakım gerektirebilen biyolojik olarak parçalanabilen sıvılara göre değişim aralarında daha uzun süre çalışır.
Sistem bakımının durdurulması sırasında vanayı kontrol edin. Sandviç plaka yüzleri çevresinde conta aşınmasını veya montaj cıvatasının gevşekliğini gösteren harici yağ sızıntısı olup olmadığına bakın. İç sızıntı, zamanla aktüatörün kaymasıyla ortaya çıkar, ancak doğru kurulumda bu durum nadirdir.
Valfte kayma sorunları ortaya çıkarsa öncelikle pilot basıncını kontrol edin. Yetersiz pilot basıncı vanayı tam olarak açmayabilir, bu da akışın kısıtlanmasına ve konumun tam olarak serbest kalmamasına neden olabilir. Yalnızca statik basıncı değil, yük koşulları altında X bağlantı noktasındaki gerçek basıncı ölçün.
Valf açma sırasında gürültü veya şok, ön açma bileşenlerinin eksik veya hasarlı olduğunu gösterir. Bazı eski Z2S 22 modelleri bu özellikten yoksundur ve SO55 sürümüne uyarlama sorunu ortadan kaldırır. Ani basınç düşüşleri, sonuçta sistemdeki contalara ve bağlantılara zarar veren darbelere neden olur.
Başarısız açılma genellikle pilot kontrol makarasını tıkayan kirlenmenin izini sürer. Sistemin yıkanması ve uygun filtrelemenin kurulması çoğu durumu düzeltir. Devam eden sorunlar, valfin sökülmesini ve bilya yuvası ile popet yüzeylerinin çentikli veya gömülü parçacıklar açısından incelenmesini gerektirebilir.
Yedek çek valf sandviç plakalarını aşırı sıcaklıklardan uzak, kuru alanlarda saklayın. Depolama sırasında kirlenmeyi önlemek için bağlantı noktalarında koruyucu kapaklar bulundurun. Birkaç yıl içinde rafın eskimesi nedeniyle contalarda bozulma meydana gelebileceğinden, sistem gereksinimlerinize bağlı olarak NBR veya FKM için stok değiştirme contaları.
Sipariş ve Parça Numarası Detayları
Z2S 22 çek valf sandviç plakası, yapılandırılmış bir parça numarası sistemi kullanır. Z2S 22 ile başlayın, ardından kanal adını ekleyin. Çizgi işareti, hem A hem de B tarafı için çift kanal anlamına gelir. A veya B harfi tek başına yalnızca o tarafta tek kanal çalışmasını belirtir.
Daha sonra sırasıyla 3, 5, 7,5 veya 10 bar'ı temsil eden 1'den 4'e kadar çatlama basıncı kodu gelir. Daha yüksek sayılar daha güçlü ters engelleme sağlar ancak daha fazla pilot baskısına ihtiyaç duyar. Daha sonra tüm standart modellerde 5X görünür ve ardından pasifleştirme için J50 gibi isteğe bağlı yüzey işleme kodları gelir.
Özel versiyonlar, harici pilot portları için SO40 veya makaradan tanka havalandırma için SO60 gibi kodlar ekler. Sondaki V harfi, yüksek sıcaklık veya agresif sıvı uyumluluğu için standart NBR yerine FKM contalarını belirtir. Tam bir örnek Z2S 22 A 2 5X V SO40 olabilir.
Contalı ve contalı montaj kitleri ayrıca sipariş edilir. Vana sürümünüze uygun uyumlu kitler için Bosch Rexroth kataloğuna bakın. Yanlış conta malzemelerinin kullanılması, özellikle yangına dayanıklı hidroliklerde veya biyolojik olarak parçalanabilen yağlarda hızlı arızalara neden olur.
Güvenilir Tedarikçiler Bulmak
Bosch Rexroth doğrudan çevrimiçi mağazası ve bölgesel distribütörleri aracılığıyla satış yapıyor. Resmi kanallar orijinal parçaları ve uygun teknik desteği garanti eder. Veri sayfaları, R900432915 belge numarasını kullanarak kendi sitelerinden indirilir.
BuyRexroth, yaygın konfigürasyonlar için çevrimiçi sipariş ve anında gönderim sağlayan büyük bir distribütör olarak faaliyet göstermektedir. Standart Z2S 22 çek valfli sandviç plakalar için fiyatları yaklaşık 1426 dolar civarında olup, tipik teslimat bir ila üç iş günü içinde gerçekleşmektedir.
EBay'deki ikincil pazarlar, kullanılmış ve fazla valfleri 500 ila 1000 dolar arasında sunuyor. Eski ekipmanın yedek parçalarını kullanılmış olarak satın almak mantıklıdır, ancak hasar veya aşınma açısından dikkatlice inceleyin. Eksik veya hasarlı mühürler fotoğraflarda belirgin olmayabilir.
Hydraulics Online ve Pha-Auto gibi endüstriyel tedarikçiler Z2S 22'yi komple hidrolik sistemlerle birlikte taşıyor. Yerel teknik destek sağlarlar ve kurulum sorularına yardımcı olabilirler. Toplu alıcılar, bölgesel Bosch Rexroth temsilcileriyle doğrudan iletişime geçerek daha iyi fiyatlandırma konusunda pazarlık yapabilir.
Çinli üreticiler Made-in-China gibi platformlar aracılığıyla daha düşük maliyetlerle alternatifler sunuyor. Bunlar daha az kritik uygulamalarda işe yarayabilir ancak kalite ve performans özellikleri orijinal Bosch Rexroth ürünlerinden farklıdır. Basınç değerleri, conta malzemeleri ve boyut toleranslarında farklılıklar olmasını bekleyin.
Sıvı Uyumluluğuyla İlgili Hususlar
HL ve HLP gibi mineral hidrolik yağlar, Z2S 22 çek valf sandviç plakasındaki standart NBR contalarla mükemmel şekilde çalışır. Bunlar, istikrarlı performansları ve makul maliyetleri nedeniyle endüstriyel hidrolikte en yaygın sıvılar olmaya devam etmektedir.
Ateşe dayanıklı sıvılar özel dikkat gerektirir. HFDU ve HFDR tipleri maksimum basıncı standart 315 bar değeri yerine 210 bar ile sınırlar. Bu akışkanların çalışma sıcaklıkları 60 santigrat dereceyi geçmemelidir. Madeni yağla çalışmaya göre servis ömrü yüzde 30 ila 100 oranında azalabilir.
HETG ve HEES gibi biyolojik olarak parçalanabilen hidrolikler Z2S 22 ile çalışır ancak daha sık bakım aralıkları gerektirir. Bu sıvılar nemi daha kolay emer ve mineral yağlara göre daha hızlı parçalanır. Filtreleri daha sık değiştirin ve sistem temizliğini yakından izleyin.
Sentetik sıvılar genellikle standart NBR yerine FKM contalara ihtiyaç duyar. Parça numarasındaki V kodu bu conta malzemesini belirtir. Sentetik veya egzotik akışkan sistemleri için bir valf seçmeden önce uyumluluk tablolarını kontrol edin. Yanlış conta malzemelerinin kullanılması hızlı şişmeye veya sertleşmeye neden olur ve bu da sızıntıya veya yapışmaya yol açar.
Su-glikol sıvıları spesifik formülasyona bağlı olarak işe yarayabilir. Sipariş vermeden önce sıvı özelliklerinizle ilgili olarak Bosch Rexroth teknik desteğine başvurun. Bazı su bazlı sıvılar standart conta malzemelerine zarar verir veya dahili bileşenleri aşındırır.
Farklı Ortamlarda Performans
Aşırı sıcaklıklar çek valf sandviç plakası Z2S 22 performansını etkiler. Negatif 20 derecenin altındaki soğuk başlatmalar NBR contaları gerektirirken, FKM ortam sıcaklığı 80 dereceye kadar olan daha yüksek sıcaklıklarla başa çıkabilir. Sıvının viskozitesi sıcaklıkla birlikte değişir, akış özelliklerini ve tepki süresini etkiler.
Kirli ortamlar mükemmel filtreleme gerektirir. İnşaat ve madencilik ekipmanları toz, su ve döküntülerden dolayı sürekli kirlenmeyle karşı karşıyadır. ISO 4406 20/18/15'i karşılayan filtrelemenin kurulması çoğu kirlenme sorununu önler, ancak aşırı koşullar daha da ince filtreleme gerektirebilir.
Yüksek titreşimli uygulamalar sandviç plaka montaj stilinden yararlanır. Dişli çek valfler zamanla titreşimden dolayı gevşeyebilir, cıvatalı sandviç plakalar ise sağlam kalır. Şiddetli titreşim ortamlarında montaj cıvatalarında diş kilitleme bileşiği kullanın.
Kıyı ve deniz ortamları, hidrolik bileşenleri tuzlu havaya ve neme maruz bırakır. İsteğe bağlı J50 pasivasyon işlemi, valf gövdesinin dış kısmı için daha iyi korozyon direnci sağlar. Dahili bileşenler hidrolik yağ tarafından korunmaya devam eder, ancak su yakınında nem kirliliği daha büyük bir sorun haline gelir.
Yükseklik, basınç ve sıcaklık ilişkileri yoluyla hidrolik performansı etkiler. Yüksek rakımlı ekipmanlarda atmosfer basıncı farklı olduğundan farklı kırma basıncı ayarları gerekebilir. 2000 metrenin üzerindeki kurulumlar için hidrolik mühendislerine danışın.
Hidrolik Valf Teknolojisinde Gelecekteki Gelişmeler
Elektronik izleme entegrasyonu, çek valf sandviç plakası Z2S 22 gibi bileşenler için bir sonraki adımı temsil eder. Sandviç plakalara gömülü sensörler, gerçek akış hızlarını, basınç düşüşlerini ve iç aşınma koşullarını bildirebilir. Tahmine dayalı bakım, sistemler arıza meydana gelmeden önce performans düşüşünü tespit ettiğinde mümkün olur.
Geliştirilmiş conta malzemeleri gelişmeye devam ediyor. Yeni polimer bileşikleri, daha geniş sıcaklık aralıklarında daha iyi kimyasal direnç ve daha uzun hizmet ömrü sunar. Bu malzemeler başlangıçta daha pahalıdır ancak bakım kesintilerini ve değiştirme sıklığını azaltır.
Katmanlı imalat, hidrolik bileşenlerin üretilme şeklini değiştirebilir. 3D baskılı valf gövdeleri, dahili akış yollarını işlemenin izin verdiğinin ötesinde optimize edebilir. Karmaşık iç geometriler, ağırlığı ve malzeme kullanımını azaltırken performansı artırabilir.
Akıllı hidrolik sistemler, çalışma koşullarına göre valf parametrelerini otomatik olarak ayarlayacaktır. Bir çek valf, yük gereksinimlerine uyacak şekilde kırma basıncını değiştirebilir ve bu da enerji verimliliğini artırabilir. Pilot basınçlar, farklı akış koşulları altında optimum açılma hızları için modüle edilebilir.
Z2S 22 çek valf sandviç plakası, mevcut endüstriyel ihtiyaçları güvenilir bir şekilde karşılayan olgun teknolojiyi temsil eder. Gelişmeler kademeli olarak gelecek olsa da, pilotla çalıştırılan çek valflerin temel tasarım ilkeleri dünya çapındaki hidrolik uygulamalarda muhtemelen uzun yıllar boyunca geçerliliğini koruyacaktır.
