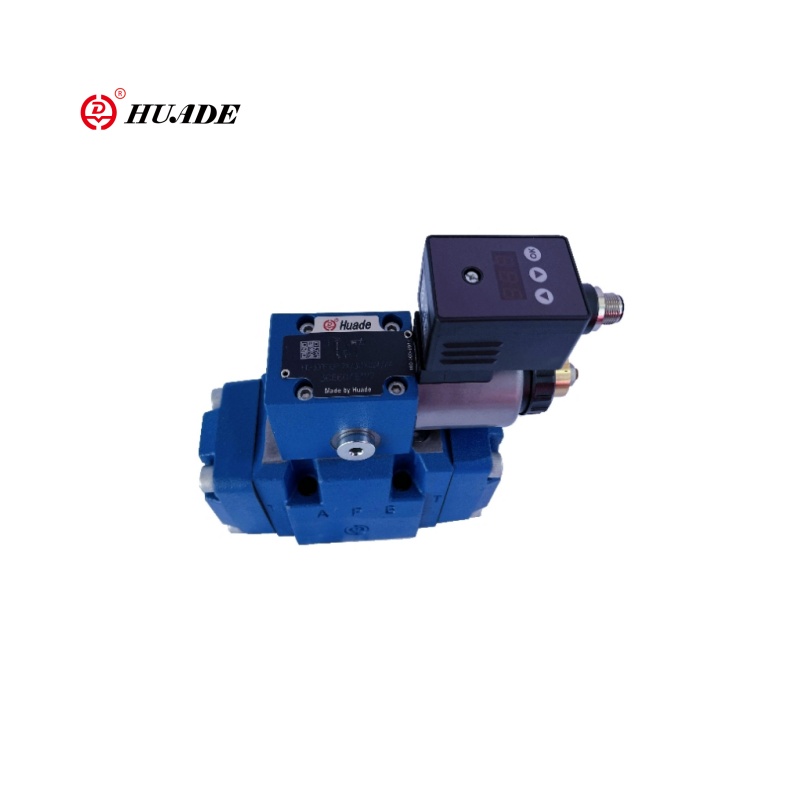

Orantılı basınç azaltma valfi 3dre-7x

Üç yollu pilot ambalajlı orantılı basınç indirgeme valfi 3dre-7x, çıkış basıncını bir elektrik sinyali oranından ayarlayan yüksek hassas bir basınç kontrol bileşenidir. Valf 3dre-7x üç yollu bir tasarım benimser. Basınç indirgeme fonksiyonuna ek olarak, T-port boşaltımını gerçekleştirebilir, enerji tasarrufu yapabilir ve ısıyı azaltabilir. Valf, ayarlamada daha doğru olan ve düşük güç tüketimine sahip küçük bir akış pilot valfi tarafından tahrik edilir.

Orantılı basınç azaltma valfi 3dre-7x ürün parametresi

Ürün özelliği ve orantılı basınç azaltma valfi 3dre-7x uygulaması

Özellikler:

▶ 3 yollu sürüm

▶ Döndürülebilir bobin ile orantılı solenoid yoluyla çalışma

▶ Alt plaka montajı için

▶ ISO 4401'e göre taşıma paterni

▶ Maksimum basınç sınırlaması, isteğe bağlı

▶ Tek bir kaynaktan valf ve kontrol elektroniği

▶ Entegre Elektronik (OBE) (Tip HD-3dre (M) E):

- Komut değeri basınç karakteristik eğrisinin az üretim toleransı

▶ Harici Kontrol Elektroniği (Tip HD-3dre (M)

▶ Doğrusal Komut Değeri Basınç Karakteristik Eğrisi

Başvuru:

Üç yönlü pilot ameliyatı orantılı basınç indirme valfi 3dr-7x, endüstriyel hidrolik sistemler, mühendislik makineleri, test ekipmanları ve test tezgahları, havacılık ve gemi yapımı, metalurjik ekipmanların yüksek sıcaklık hidrolik sistemleri (sürekli döküm makineleri gibi) vb. Kullanılabilir.

Orantılı basınç azaltma valfi 3dre-7x fonksiyonu ve bölümü

İşlev, bölüm

Valf tipleri 3dr (m) ve 3dr (m) e, aktüatörün basınç sınırlaması ile elektriksel olarak çalıştırılan 3 yollu basınç azaltma vanalarıdır.

Bir sistem basıncının azaltılması (P ila A) ve sınırlaması (a ila t) için kullanılırlar.

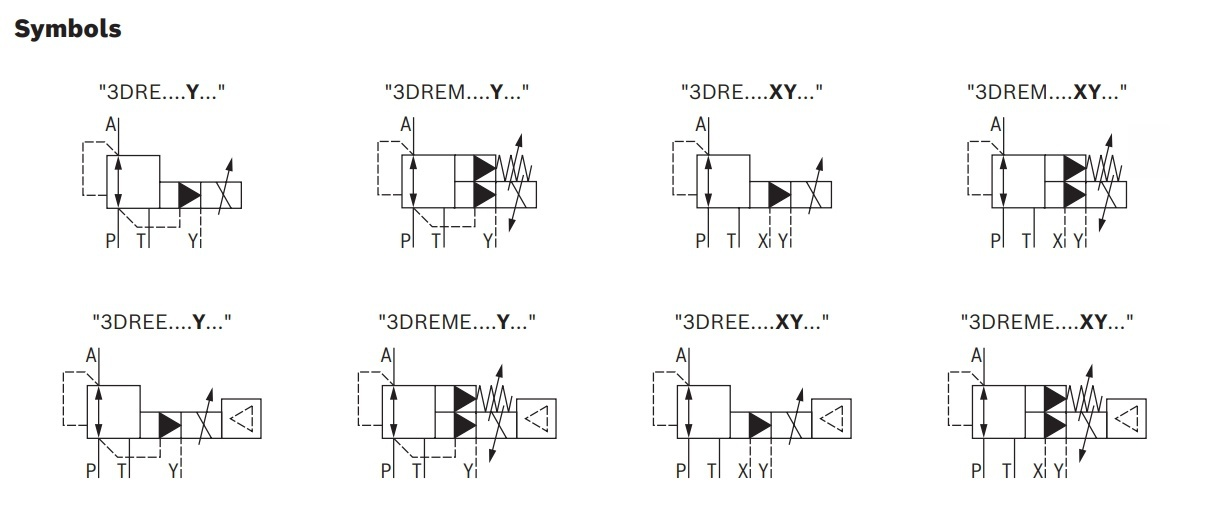

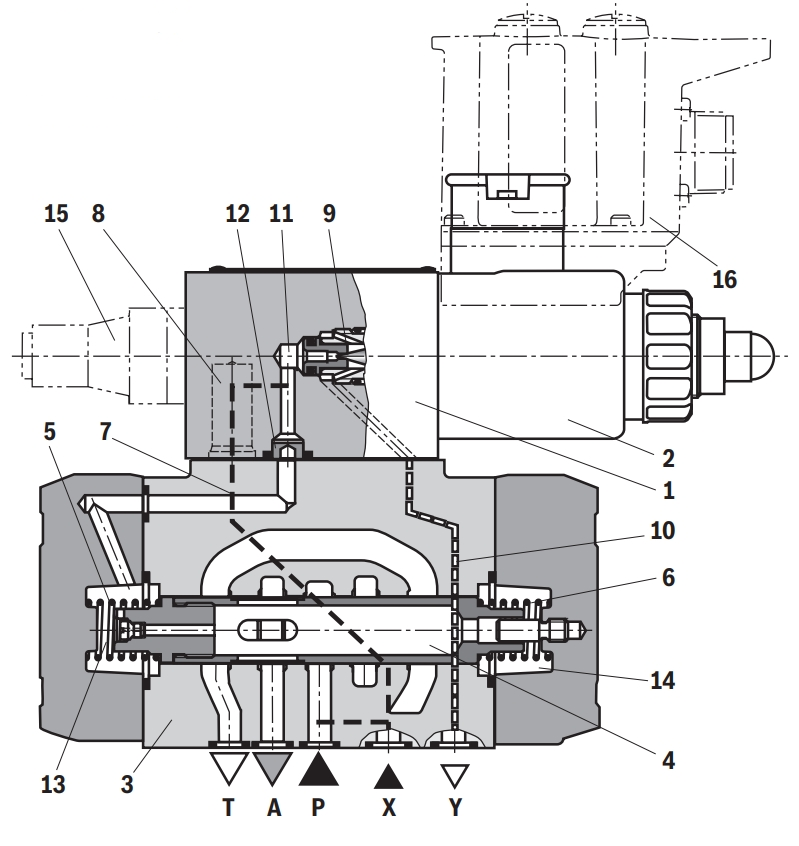

Kurmak

Valfler iki ana montajdan oluşur:

▶ Orantılı solenoid (2) ile pilot kontrol valfi (1), isteğe bağlı olarak maksimum basınç sınırlaması (15)

▶ Ana Kontrol Makaralı Ana Valf (3) (4)

İşlev

▶ Pilot kontrol vanası (1) üzerinden A bağlantı noktasında azaltılacak basıncın komut değerine bağlı ayarı.

▶ Basınçlı port P ile yaylar (5) ve (6) ana kontrol makarasını (4) merkezi konumunda tutar.

Bu şekilde, aktüatörde bir başlangıç ​​atlaması önlenir.

▶ Pilot sıvısı, akış kontrolörü (8) aracılığıyla delikten (7), kontrol odası (11) aracılığıyla gaz kelebeği boşluğuna (9), (10) Port'a (10) yolla akar. Bu bağlantı sıfır basınçta tanka yönlendirilmelidir.

Basınç azaltma

▶ Komut değerinin bir fonksiyonu olarak kontrol odasında (11) pilot basıncın birikmesi.

▶ Yay odasında (13) nozul (12) yoluyla basınç birikmesi ve ana kontrol makarasının (4) sağa hareketi.

Hidrolik sıvı P'den A'ya akar.

▶ A bağlantı noktasındaki aktüatör basıncı yay odasında (14) mevcuttur.

▶ A bağlantı noktasındaki basınçta pilot kontrol vanasının (1) belirlenen basıncına artış, ana makaranın (4) sola hareketine yol açar. A bağlantı noktasındaki basınç, pilot kontrol valfindeki (1) belirlenen basınçla neredeyse aynıdır.

Basınç sınırlaması

▶ A bağlantı noktasındaki basınç pilot kontrol vanasının (1) belirlenen basıncını aşarsa, ana kontrol makarası (4) sola doğru hareket ettirilir.

▶ Bu, A'dan T'ye bağlantıyı açar ve A bağlantı noktasında bekleyen basıncı Set komut değerine sınırlar.
