Hidrolik sistemlerle çalışırken güvenlik ve verimlilik açısından akış yönünün kontrol edilmesi çok önemlidir. Bosch Rexroth M-SR kartuş valfi, sıvının tek yönde akmasına izin verirken ters akışı tamamen engelleyen güvenilir bir çek valf görevi görür. Bu bileşen, kompakt tasarımı ve sızdırmaz performansı nedeniyle endüstriyel hidrolik uygulamalarda standart bir seçim haline gelmiştir.
M-SR Kartuş Valfı Nedir?
M-SR kartuş valfi, hidrolik teknolojisinin önde gelen firmalarından Bosch Rexroth tarafından üretilen vidalı tip hidrolik çek valftir. Bu kartuş valfi M-SR, 1X serisine aittir ve sıvı akışını kontrol etmek için bir popet tasarımı kullanır. Valf doğrudan manifold bloğuna takılır, bu da geleneksel hatta monteli valflere kıyasla yerden tasarruf sağlar.
Temel işlem basittir. Hidrolik sıvı yeterli basınçla valfi ileri yönde ittiğinde popet açılır ve akışa izin verir. Basınç ters yönden geldiğinde, popet yuvasına sıkıca yapışarak herhangi bir geri akışı önler. Bu metalden metale sızdırmazlık, sistem basıncını zamanla bozulmadan koruyan, sızdırmaz bir kapak oluşturur.
M-SR kartuş vanası iki kurulum tipiyle gelir: 90 derecelik akış yolları için KE açılı vana ve düz akış yolları için KD hat içi vana. Bu esneklik, mühendislerin sınırlı alana sığacak kompakt hidrolik devreler tasarlamasına yardımcı olur.
Teknik Özellikler ve Ölçü Aralığı
M-SR kartuş valfi, NG 6'dan NG 30'a kadar belirtilen yedi nominal boyutta mevcuttur. Her boyut, uygulama gereksinimlerine bağlı olarak farklı akış hızlarını ve basınç seviyelerini yönetir.
Daha küçük sistemler için, NG 6 kartuş valfi M-SR dakikada 6 litreye kadar akışları yönetir ve 420 bar'a kadar basınçlarda çalışır. Boyut arttıkça akış kapasitesi önemli ölçüde artar. NG 10 versiyonu dakikada 50 litre, NG 15 ise dakikada 120 litre kapasiteye sahiptir. En büyük standart boyut olan NG 30, dakikada 400 litreye kadar akışa uygundur, ancak maksimum basınç değeri 250 bar'a düşer.
Valfi açmak için gereken minimum basınç olan çatlama basıncı, temelde sıfırdan (yaysız versiyonlar için) 5 bar'a kadar değişir. Çoğu uygulamada, ileri akış başladığında kolayca açılırken güvenilir sızdırmazlık sağlayan standart 0,5 bar yay kullanılır. Daha güçlü ters sızdırmazlık kuvvetine ihtiyaç duyan sistemler için 1,5 bar veya 3 bar gibi daha yüksek çatlama basınçları mevcuttur.
Çalışma sıcaklığı aralığı conta malzemesine bağlıdır. Standart NBR contaları negatif 30 santigrat dereceden pozitif 80 santigrat dereceye kadar çalışır. Yüksek sıcaklığa veya kimyasallara dayanıklı uygulamalar için FKM contaları, soğuk sıcaklık aralığını bir miktar daraltırken üst sınırı genişletir.
Kartuş valfi M-SR, mineral yağlar, biyolojik olarak parçalanabilen sıvılar ve yangına dayanıklı seçenekler de dahil olmak üzere çeşitli hidrolik sıvılarla çalışır. Su bazlı sıvılar kullanıldığında, contanın ömrünü korumak için çalışma sıcaklığı 60 santigrat derecenin altında kalmalıdır.
Kurulum Gereksinimleri ve Montaj Detayları
M-SR kartuş valfinin takılması çeşitli boyut ve yüzey özelliklerine dikkat edilmesini gerektirir. Valf gövdesi uzunluğu, 0,1 milimetrelik negatif toleransla, NG 6 için 33,3 milimetreden NG 30 için 83,3 milimetreye kadar boyuta göre değişir. Kurulum boşluğu, uygun şekilde tasarlanmış manifold bloklarıyla uyumluluğu sağlayan ZN 10001 standardına uygundur.
Her boyut, boşluğu kapatmak için özel bir dişli tapa gerektirir. Örneğin, NG 10 kartuş valfi M-SR, 18 milimetre çapında bir deliğe ve G 1/2 boru dişine sahip olan R913011603 parça numarasını kullanır. NG 20 versiyonunda 30 milimetre delikli ve G 1 dişli daha büyük bir tapa kullanılır. Bu tapalar, gevşemeyi önlemek ve uygun sızdırmazlık sağlamak için kurulumdan önce hafifçe yağlanmalıdır.
Güvenilir çalışma için yüzey kalitesi önemlidir. Sızdırmazlık yüzeyleri Rz 8 ile Rz 16 arasında bir pürüzlülük değerine sahip olmalıdır. Vana herhangi bir yönde monte edilebilir, ancak devrede hava boşluklarının önlenmesi kavitasyonun ve gürültünün önlenmesine yardımcı olur.
350 bar'ın üzerindeki yüksek basınç uygulamalarında, tapa dişlerine Loctite 243 diş sabitleyicinin uygulanması, titreşim nedeniyle gevşemeye karşı güvenlik sağlar. Kartuş valfi M-SR, uygun tork değerleriyle doğru şekilde monte edildiğinde nominal basınç kapasitesini korur.
Performans Özellikleri ve Akış Eğrileri
M-SR kartuş valfinin farklı koşullar altında nasıl davrandığını anlamak, mühendislerin doğru boyutu ve yayı seçmesine yardımcı olur. Akış hızı ile basınç düşüşü arasındaki ilişki, valf boyutuna ve çatlama basıncı ayarına göre değişen doğrusal olmayan bir eğriyi takip eder.
Örnek olarak NG 15 kartuş valfi M-SR'yi ele alırsak, 0,5 bar'lık bir yay ile dakikada 100 litre akış yaparken, valf boyunca basınç düşüşü yaklaşık 0,8 bar olarak ölçülür. Akış arttıkça, valf açıklığındaki artan hız nedeniyle basınç düşüşü daha hızlı artar. Dakikada 120 litrede basınç düşüşü yaklaşık 1,2 bar'a ulaşır.
NG 30 gibi daha büyük vanalar için, daha büyük akış alanı nedeniyle eşdeğer akış hızlarında basınç düşüşü daha düşük kalır. Dakikada 400 litre ile NG 30 kartuş valfi M-SR, çoğu yüksek akış devresinde kabul edilebilir olan 10 bar civarında bir basınç düşüşü gösterir.
Bu performans eğrileri HLP 46 hidrolik yağının 40 santigrat derecede kullanıldığını varsaymaktadır. Viskozite değişiklikleri basınç düşüşünü etkiler, daha kalın sıvılar daha yüksek direnç oluşturur. Valf, saniyede 2,8'den 500 milimetre kareye kadar viskoziteleri yönetir, ancak tipik aralığın dışındaki performansın belirli uygulamalar için doğrulanması gerekir.
Ters sızdırmazlık performansı aslında mükemmeldir. Kapanma yönünün tersine basınç uygulandığında popet sıkıca yerine oturur ve sızıntıyı önler. Bu sızdırmazlık özelliği, M-SR kartuş valfini silindirlerdeki basıncı tutmak veya pompa devrelerinde ters akışı önlemek için uygun hale getirir.
Yaygın Uygulamalar ve Kullanım Durumları
M-SR kartuş valfi, güvenilir çek valf fonksiyonunun gerekli olduğu birçok endüstride kullanım alanı bulur. Otomotiv üretiminde bu valfler şanzıman test standlarını ve fren sistemi devrelerini korur. Tipik bir kurulumda, dakikada 200 litre akış sağlayan bir iletim test devresinde bir NG 20 kartuş valfi M-SR kullanılabilir; burada geri akışın önlenmesi, doğru test sonuçları sağlar ve pahalı ekipmanı korur.
Paketleme makineleri hassas silindir konumlandırmasına dayanır ve M-SR kartuş valfi, yön valfi merkezlendiğinde ters akışı engelleyerek yükün kaymasını önler. Bu uygulamada genellikle silindir akış gereksinimlerine uygun NG 10 veya NG 15 gibi daha küçük boyutlar kullanılır.
Tıbbi ve farmasötik ekipmanlar, kontaminasyon riski olmadan temiz çalışma gerektirir. M-SR valfinin sızdırmaz kartuş tasarımı, kirletici maddelere neden olabilecek harici sızıntı yollarını ortadan kaldırır. Bu sistemler genellikle 420 bar değerinin yeterli güvenlik marjı sağladığı orta basınçlarda çalışır.
Endüstriyel takım tezgahları, pompa bypass devrelerinde ve silindir yük tutma uygulamalarında M-SR kartuş valfini kullanır. Kompakt kurulum, zorlu üretim ortamlarında güvenilir performans sunarken panel alanından da tasarruf sağlar. İnşaat ekipmanı ve rüzgar türbini hatve kontrol sistemleri de sağlam yüksek basınç kapasiteleri için bu valfleri içerir.
M-SR kartuş valfinin çok yönlülüğü, basit kullanımından ve geniş boyut yelpazesinden kaynaklanmaktadır. Mühendisler, kendi özel gereksinimlerine uyacak şekilde boyut, çatlama basıncı ve conta malzemesinin tam kombinasyonunu belirleyebilirler.
Bakım Konuları ve Hizmet Ömrü
M-SR kartuş valfinin bir avantajı, minimum bakımla uzun hizmet ömrüdür. Bosch Rexroth, normal çalışma koşulları altında tehlikeli arızalara kadar geçen ortalama süreyi 150 yıl olarak hesaplıyor; bu da çoğu kurulum için esasen bakım gerektirmeyen çalışma anlamına geliyor.
Ana servis gereksinimi, uygun sıvı temizliğinin sağlanmasını içerir. Valf, sızdırmazlık yüzeylerine zarar verebilecek partikül kirliliğini önlemek için 20 mikrometre veya daha ince filtreleme gerektirir. ISO 4406 temizlik seviyesi 20/18/15'e uyulması, güvenilir çalışma ve maksimum ömür sağlar.
Boşluğu kapatan dişli tapa, aşınmış bir parça olarak kabul edilir, ancak valf birden çok kez çıkarılıp yeniden takılmadığı sürece nadiren değiştirilmesine ihtiyaç duyulur. Yedek fişler, ilk kurulum için listelenen aynı parça numaralarını kullanarak ayrı olarak mevcuttur.
M-SR kartuş valfi yüksek sıcaklıkların, agresif sıvıların veya ağır kirlenmenin olduğu zorlu ortamlarda çalıştırılırken, muayene aralıkları standart varsayıma göre kısaltılmalıdır. Dişli tapanın etrafındaki harici sızıntının izlenmesi ve sistem basınçlarının periyodik olarak kontrol edilmesi, olası sorunların arızadan önce tespit edilmesine yardımcı olur.
Kapalı kartuş tasarımı, dahili bileşenleri çevreye maruz kalmaktan korur ve bu da mükemmel güvenilirlik kaydına katkıda bulunur. Korozyona veya fiziksel hasara maruz kalabilecek harici çek valflerin aksine, M-SR valfi manifold bloğunun içinde korumalı olarak durur.
Alternatifleri ve Uyumlu Ürünleri Karşılaştırma
Bosch Rexroth M-SR kartuş valfi, yüksek basınçlı çek valf performansı için standardı belirlerken, piyasada çeşitli alternatifler mevcuttur. Farklılıkları anlamak, kaynak bulma kararlarına ve uyumluluk sorularına yardımcı olur.
Hydac, benzer vidalı montaja sahip, ancak genellikle 420 bar yerine 350 bar değerindeki CSBN serisi kartuş çek valflerini sunmaktadır. Bu valfler, tam basınç derecesi gerektirmeyen uygulamalarda karşılaştırılabilir performans sağlarken biraz daha düşük maliyetlidir. Parker, valf durumu hakkında geri bildirim gerektiren sistemler için elektronik izleme seçeneklerini içeren D1VW serisini üretmektedir.

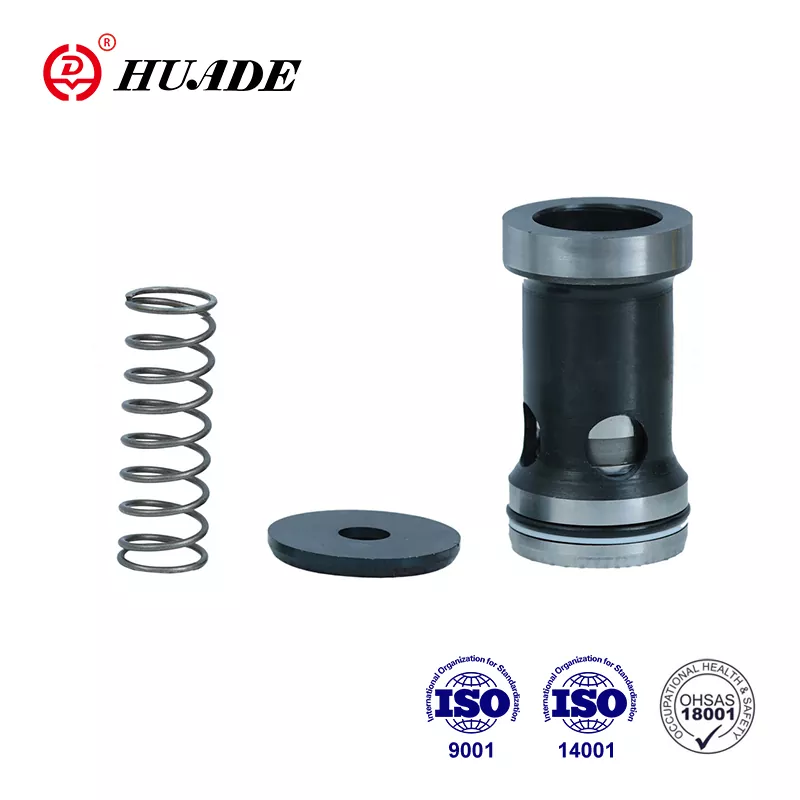

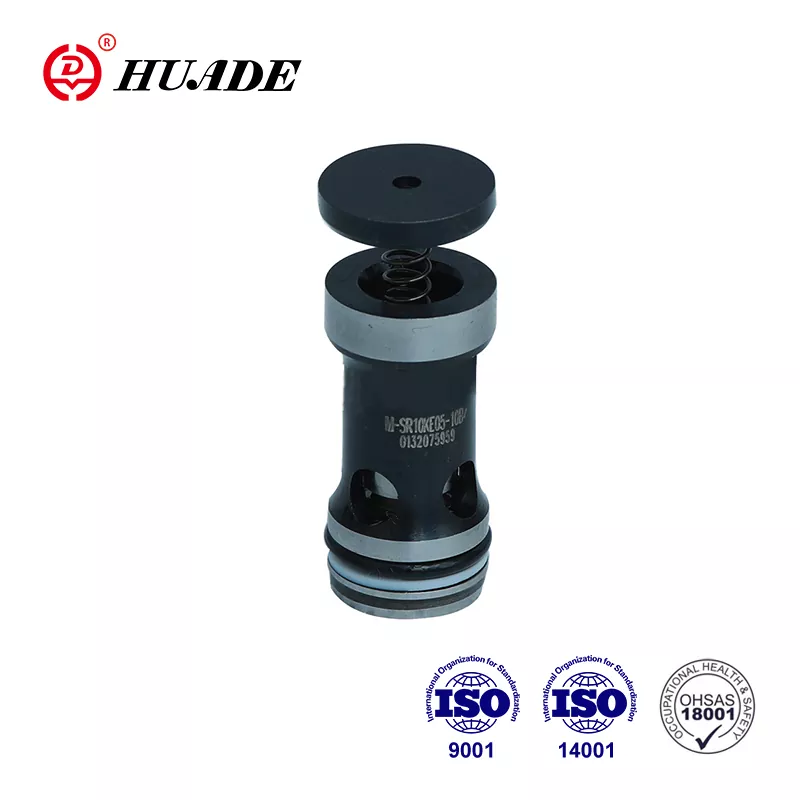

Çin'deki birçok üretici, M-SR spesifikasyonlarıyla uyumlu kartuş valfleri üretmektedir. Huade ve Hengli gibi şirketler, boyut ve performans özelliklerine uygun valfleri daha düşük fiyat noktalarında üretiyor. Bu alternatifler kritik olmayan uygulamalarda veya bütçe kısıtlamalarının önemli olduğu durumlarda iyi çalışabilir. Önemli olan, üreticinin uygun kalite kontrolünü sürdürdüğünü ve ISO sertifikasyon belgelerini sağladığını doğrulamaktır.
Orijinal Bosch Rexroth kartuş valfi M-SR ile uyumlu alternatifler arasında seçim yaparken uygulamanın kritikliğini, gerekli sertifikasyon seviyelerini ve yerel desteğin kullanılabilirliğini göz önünde bulundurun. Arızayı tolere edemeyen kritik sistemlerde orijinal ekipman kullanılmalıdır. Daha az talepkar uygulamalar, maliyetleri azaltmak için uyumlu ürünleri kabul edebilir.
Nereden Satın Alınır ve Fiyat Bilgisi
M-SR kartuş valfi, konumunuza ve miktar gereksinimlerinize bağlı olarak birden fazla kanal aracılığıyla mevcuttur. Bosch Rexroth, standart konfigürasyonların bir ila üç gün içinde gönderildiği [store.boschrexroth.com](http://store.boschrexroth.com/) adresinde resmi bir çevrimiçi mağaza işletiyor. Parça numaraları, 0,5 bar yaylı NG 30 KE açılı vana için R900350797 gibi özel bir formata uygundur.
BuyRexroth gibi yetkili distribütörler, kartuş valfi M-SR'ye şeffaf fiyatlandırma ve dünya çapında nakliye seçenekleri sunar. Bu distribütörler genellikle ortak boyutları stoklarlar ve özel konfigürasyonları doğrudan fabrikadan sipariş edebilirler. Standart parçalar için teslim süreleri genellikle kısadır, özel spesifikasyonlar ise birkaç hafta sürebilir.
Fiyatlandırma, vana boyutuna ve konfigürasyonuna göre önemli ölçüde değişiklik gösterir. NG 6 gibi daha küçük boyutların maliyeti genellikle 50 ila 80 dolar arasındayken, büyük NG 30 valflerinin fiyatı 200 dolar veya daha fazlasına ulaşabiliyor. Çinli üreticilerin uyumlu alternatifleri yüzde 20 ila 40 daha düşük fiyatlandırılabilir, ancak minimum sipariş miktarları küçük projeler için tercih edilenden daha yüksek olabilir.
FKM contaları veya standart dışı çatlama basınçları gerektiren özel uygulamalar için, doğrudan distribütörlerden veya üreticiden fiyat teklifi istemek çoğu zaman en iyi sonuçları verir. Teknik destek, seçilen kartuş valfi M-SR konfigürasyonunun satın almadan önce uygulama gereksinimlerine uygun olduğunun doğrulanmasına yardımcı olabilir.
Sistem Entegrasyonu için Tasarım Hususları
M-SR kartuş valfinin bir hidrolik sisteme entegre edilmesi, manifold tasarımına ve devre düzenine dikkat edilmesini gerektirir. Valf, hassas boyutlara göre işlenmesi gereken standart bir boşluğa monte edilir. ZN 10001 standardını takip eden manifold tedarikçileriyle çalışmak, uygun uyum ve performansı garanti eder.
Kartuş valfi M-SR'den geçen akış yönü devre tasarımına uygun olmalıdır. Vana gövdesindeki ok veya katalog sembolü serbest akış yönünü gösterir. Vananın ters takılması tüm akışı engelleyecektir, bu nedenle montaj sırasında doğrulama önemlidir. Bazı mühendisler kurulum hatalarını önlemek için manifold bloğunu akış yönü oklarıyla işaretler.
Basınç düşüşü hesaplamaları, beklenen akış hızlarındaki vana özelliklerini hesaba katmalıdır. Kartuş valfi M-SR'deki basınç düşüşü, diğer devre kısıtlamalarıyla karşılaştırıldığında genellikle küçük olsa da, yüksek akışlı uygulamalar, enerji kaybını ve ısı üretimini en aza indirmek için bir sonraki daha büyük boyutun seçilmesinden yararlanır.
Çatlama basıncı seçimi hem ileri akış direncini hem de ters sızdırmazlık kuvvetini etkiler. Minimum ileri direnç gerektiren uygulamalarda 0,2 bar gibi daha düşük çatlama basınçları ve hatta yaysız versiyon kullanılmalıdır. Değişen yüklere karşı basınç tutması gereken sistemler, daha güçlü sızdırmazlık sağlayan daha yüksek çatlama basınçlarından yararlanır.
Sıcaklık döngüsü ve sıvı uyumluluğu tasarım aşamasında doğrulanmalıdır. Sistem aşırı sıcaklıklarla karşılaşırsa veya özel sıvılar kullanırsa, conta malzemesi uyumluluğunun doğrulanması erken arızayı önler. FKM conta seçeneği, agresif katkı maddeleri veya yüksek sıcaklıklar içeren uygulamalar için kimyasal direnci artırır.
Çözüm
Bosch Rexroth M-SR kartuş valfi, yüksek basınçlı hidrolik sistemlere uygun kompakt bir pakette güvenilir çek valf işlevi sağlar. Vidalı kartuş tasarımı, harici sızıntı yollarını ortadan kaldırırken kurulumu kolaylaştırır. NG 6'dan NG 30'a kadar olan boyut aralığı, küçük silindirlerden büyük endüstriyel devrelere kadar akış gereksinimlerini kapsar.
Doğru kartuş valfi M-SR konfigürasyonunun seçilmesi, valf boyutunun akış gereksinimlerine uygun hale getirilmesini, uygulama için uygun kırma basıncının seçilmesini ve contanın çalışma koşullarıyla uyumluluğunun doğrulanmasını içerir. Mükemmel hizmet ömrü ve minimum bakım gereksinimleri, bu valfi sistem ömrü boyunca uygun maliyetli bir seçim haline getirir.
Yeni bir hidrolik devre tasarlarken veya mevcut bileşenleri değiştirirken, M-SR kartuş valfinin yeteneklerini ve kurulum gerekliliklerini anlamak, başarılı bir uygulamanın sağlanmasına yardımcı olur. Yaygın kullanılabilirlik ve kapsamlı uygulama geçmişi, bu kanıtlanmış hidrolik bileşenin belirlenmesinde güven sağlar.
