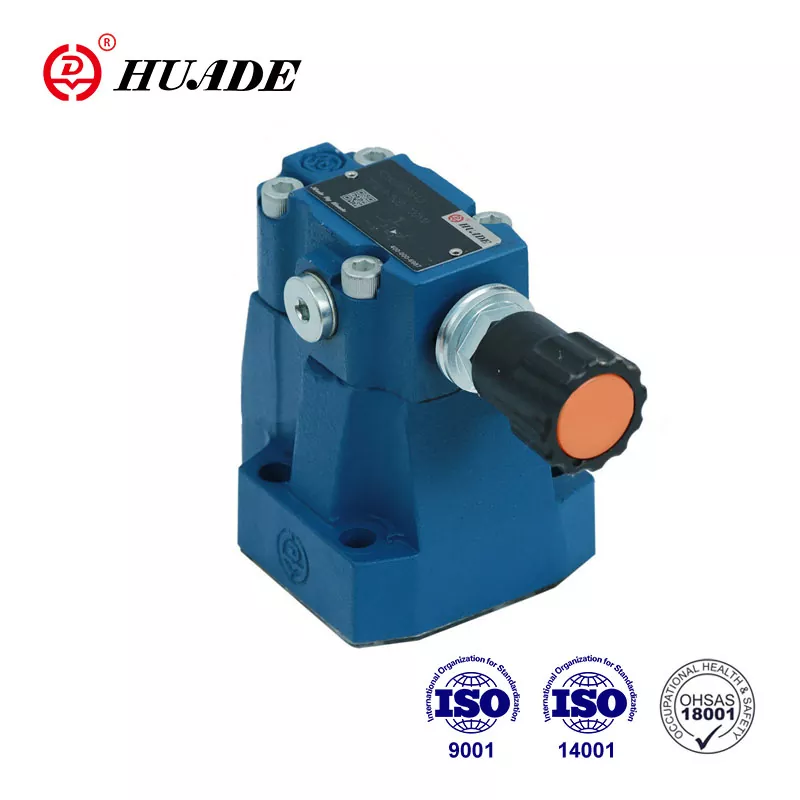

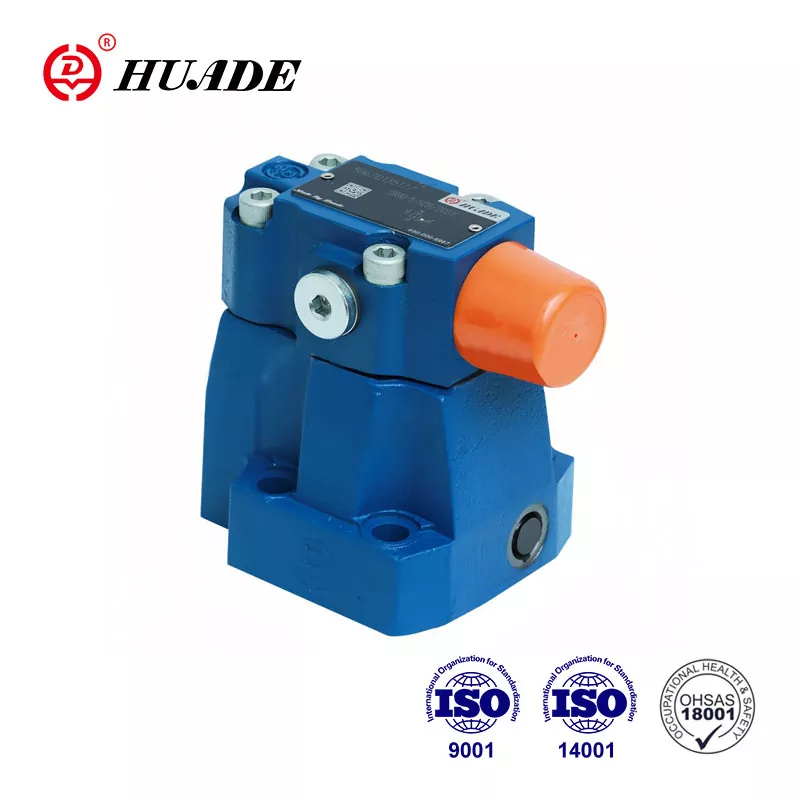

Tip DR 20 basınç azaltma valfi basıncı kontrol etmek için kullanılır. Rexroth'un gelişmiş teknolojisini ve dünyanın her yerinden en gelişmiş üretim ekipmanlarını tanıtarak, Huade® basınç azaltma vanaları kaliteli ve düşük fiyatlıdır. Huade, tanınmış bir Çin ulusal markasıdır ve ürünleri mühendislik makineleri, su koruma, takım tezgahları, petrol ve petrokimya vb. Gibi birçok alanda yaygın olarak kullanılmaktadır.
|
Giriş Basıncı, Port B (MPA) |
31.5'e kadar |
|||
|
Çıkış Basıncı, Port A (MPa) |
5.0, 10.0, 20.0, 31.5'e kadar |
|||
|
Geri Basınç, Port Y (MPA) |
31.5'e kadar |
|||
|
Maks.flow (alt plaka montajı) (l/dk) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Maks. Akış (dişli bağlantılar) (l/dk) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Sıvı |
Mineral yağı (NBR contası için) veya |
|||
|
Sıvı sıcaklık aralığı (℃) |
-30 ila +80 |
|||
|
Viskozite aralığı (mm ²/s) |
10'a kadar 800 |
|||
|
Kontaminasyon |
İzin verilen maksimum derecede |
|||
|
Karakteristik eğriler (V = 41mm2/s ve t = 50 ℃ olarak ölçülür) |
||||
Özellikler:
▶ Alt plaka montajı
▶ Dişli bağlantılar için
▶ Manifold montajı için
▶ 4 Ayarlama Elemanları:
. Döner düğme
. Altıgen ve koruyucu kapaklı manşon,
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ 4 Basınç Ayarları İsteğe bağlı kontrol valfi (yalnızca alt plaka montajı için valf için)
Başvuru:
Pilot basıncı azalma valfi DR 20, sistemdeki basıncı azaltmaktır.
Basınç vanaları DR 20, ikincil devreden kontrol edilen pilot tarafından çalışan basınç azaltma vanalarıdır. Temel olarak ana makara eki (3) ile ana valf (1) ve basınç ayar elemanı olan pilot valf (2) 'den oluşur.
Dinlenirken, valfler açıktır, sıvı ana makara eki (3) üzerinden Port B'den A bağlantı noktasına serbestçe geçebilir.
Port A'da bulunan basınç, ana makaranın alt tarafına hareket eder. Aynı zamanda, ana pistonun (3) yay yüklü tarafındaki ve port (5) üzerinden pilot valf (2) üzerindeki top (6) üzerinde etki eden basınç (6) vardır. Aynı şey, delik (7), kontrol hattı (8), çek valf (9) ve delik (10) yoluyla top (6) üzerinde hareket etmektedir. İlkbaharın (11) ayarına göre, topun önünde (6), port (5) ve bahar odasında (12) basınç birikir, kontrol pistonunu (13) tutarak
açık pozisyon. Sıvı, A bağlantı noktasındaki basınç, ilkbaharda (11) ayarlanan değeri aşan ve topu açana kadar akışkan, ana makara eki (3) üzerinden A bağlantı noktasına serbestçe akabilir.
Piston (13) kapanış pozisyonuna geçer.
A bağlantı noktasındaki basınç ile ilkbaharda (11) ayarlanan basınç arasında bir denge ulaşıldığında, istenen azaltılmış basınç elde edilir. Yay odasından (14) tanka pilot yağ tahliyesi, kontrol hattı (15) yoluyla harici olarak gerçekleşir.
A bağlantı noktasından B'ye serbest dönüş akışı, isteğe bağlı bir çek valf (16) takılarak elde edilebilir.
Bir basınç göstergesi bağlantısı (17), A bağlantı noktasındaki azaltılmış basıncın izlenmesini sağlar.
Alt plaka montaj tipinin yapısı DR 20 ... 50B
Dr ... 50b sembolleri
