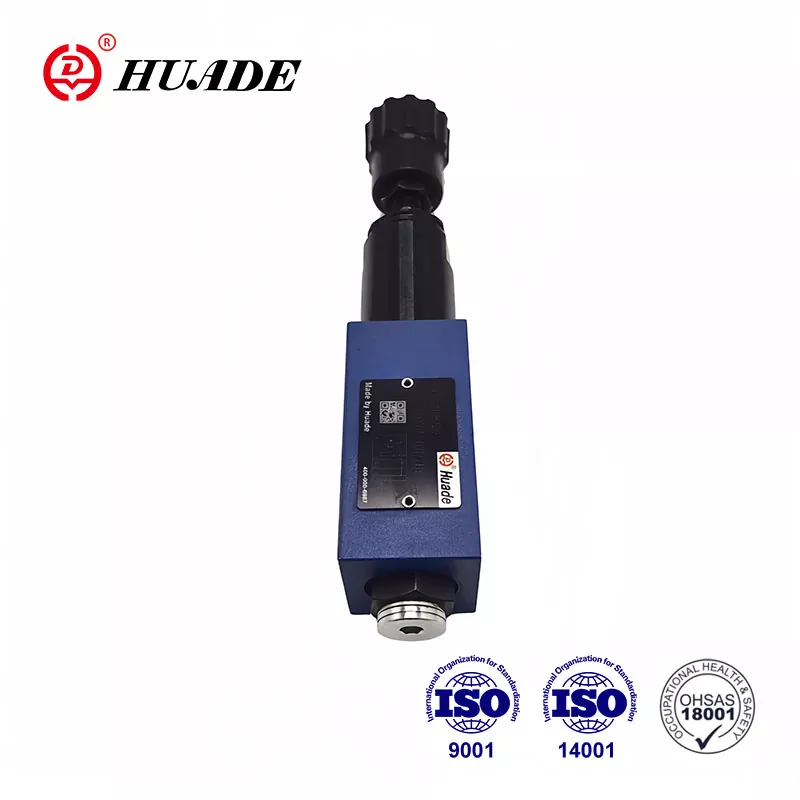

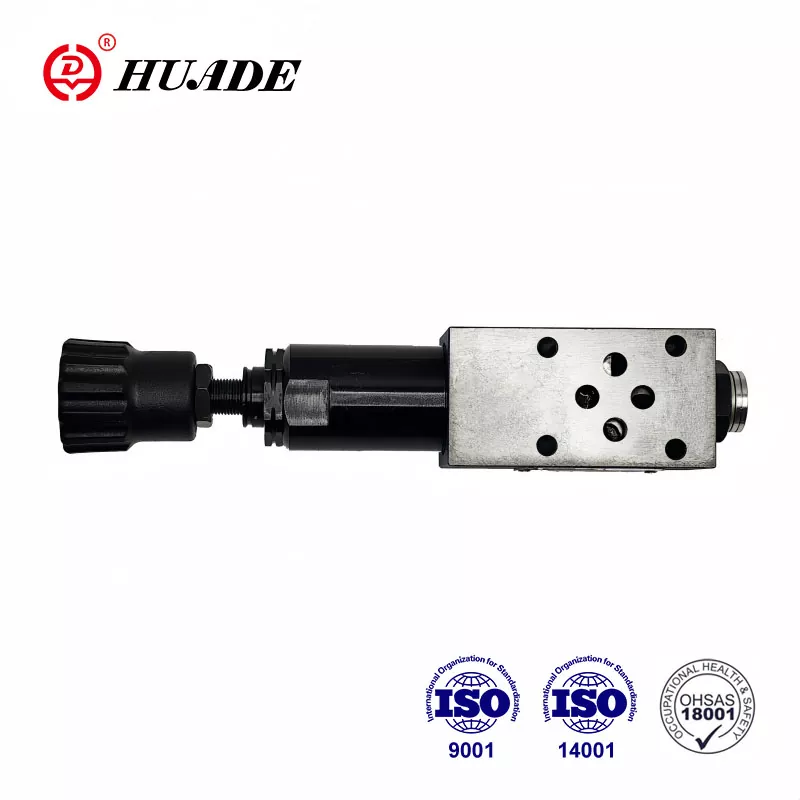

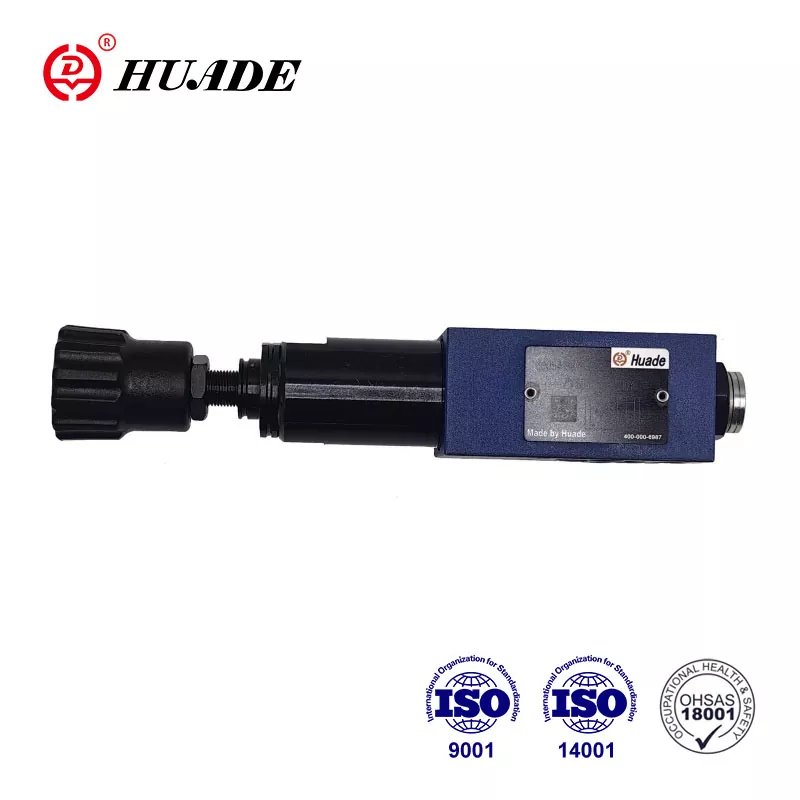

Huade Hydraulic 1979'da kuruldu. Huade Hydraulic, Rexroth'un teknolojisini tanıtarak artık Çin'in en güçlü hidrolik üreticisi haline geldi. Basınç Düşürücü Valf ZDR 6 D, aynı serideki Rexroth ürünlerinin yerini alabilir. Sandviç plaka tasarımlı 3 ayar elemanına sahiptir. Diğer benzer ürünlerle karşılaştırıldığında Huade® basınç düşürücü vanalar bu alanda daha istikrarlı bir performansa sahiptir. Huade Hydraulic, belirli bir kalite seviyesini korurken pratikliğe odaklanır, böylece ürünleri daha düşük bir fiyatla geniş pazar tanınırlığı kazanır.
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Basınçlı sıvı-sıcaklık aralığı(°C) |
-30 ila +80 |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Sıvı kirlenme derecesi (㎛) |
İzin verilen maksimum derece |
|
Maksimum Çalışma Basıncı (Giriş) (MPa) |
31,5'a kadar |
|
İkincil basınç (çıkış) (MPa) |
2,5'e kadar, 7,5'e kadar, 15,0'a kadar, 21,0'a kadar |
|
Geri basınç portu Y (MPa) |
16,0'a kadar |
|
maksimum akış (L/dak) |
50,0'a kadar |
|
Ağırlık (kg) |
yaklaşık 1,2 |
Özellikler:
▶ Sandviç plaka tasarımı
▶ 4 basınç değeri
▶ 3 ayar elemanı:
. Döner düğme
. Altıgen ve koruyucu kapaklı kol
. Ölçekli kilitlenebilir döner düğme
▶ A, B veya P bağlantı noktalarında basınç azaltımı
▶ Çek valf, isteğe bağlı
▶ DIN 24 340, Form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
Sistem basıncını düşürmek için ZDR 6 D tipi Basınç Düşürücü Vana kullanılır.
1. Basınç Düşürücü Vana ZDR 6 D'nin kesiti ve sembolü
ZDR 6 D.. tipi basınç düşürücü vanalar, ikincil tarafta basınç tahliye fonksiyonuna sahip, sandviç plaka tasarımlı, 3 yollu, doğrudan çalıştırılan basınç düşürücü vanalardır. Basınç düşürücü vana temel olarak mahfaza (1), kontrol makarası (2), sıkıştırma yayı (3) ve ayar elemanından (4) ve ayrıca isteğe bağlı bir çek valften oluşur.
İkincil basınç, basınç ayar elemanı(4) tarafından ayarlanır.
Modeli "ZDR6DA"
Dinlenme durumunda valf normalde açıktır ve sıvı A portundan A1 portuna engellenmeden akabilir. A1 portundaki basınç aynı zamanda baskı yayının (3) karşısındaki makara alanında bulunan kontrol hattı üzerinden sağlanır. A1 portundaki basınç, baskı yayında (3) ayarlanan basınç seviyesini aştığında kontrol makarası (2), baskı yayına (3) karşı kontrol konumuna hareket eder ve A1 portundaki ayarlanan basıncı sabit tutar.
Kontrol basıncı ve pilot yağı, kontrol hattı üzerinden A1 portundan alınır.
A1 portundaki basınç dış kuvvetlerden dolayı daha da yükselirse, kontrol makarası (2) baskı yayına (3) doğru daha da hareket ettirilir.
Bu, A1 portunda kontrol makarası (2) üzerindeki kontrol alanı (9) yoluyla tanka doğru bir akış yolunun açılmasına neden olur. Daha sonra basıncın daha fazla yükselmesini önlemek için yeterli miktarda sıvı tanka akar. Yay odası (7) her zaman T (Y) portuna açılan sondaj (6) yoluyla harici olarak tanka boşaltılır.
Bir manometre bağlantısı (8), vanadaki ikincil basıncın izlenmesine olanak sağlar.
'DA' versiyonunda yalnızca A1 ila A bağlantı noktalarına serbest akış için bir çek valf takmak mümkündür.
'DP' ve 'DB' Modelleri
'DP' modelinde P1 portundaki basınç azaltılır. Kontrol basıncı ve pilot yağı dahili olarak P1 portundan alınır.
'DB' modelinde P1 portundaki basınç azaltılır ve B portundan pilot yağı alınır.
Dikkat!
DB modelinde, yön valfi P ila A konumundayken B portundaki basıncın ayarlanan basınçtan yüksek olmaması sağlanmalıdır. Aksi takdirde A portundaki basınç azalacaktır.
ZDR 6 DA1-40B'nin yapısı
ZDR 6 DP...-40B'nin sembolleri
