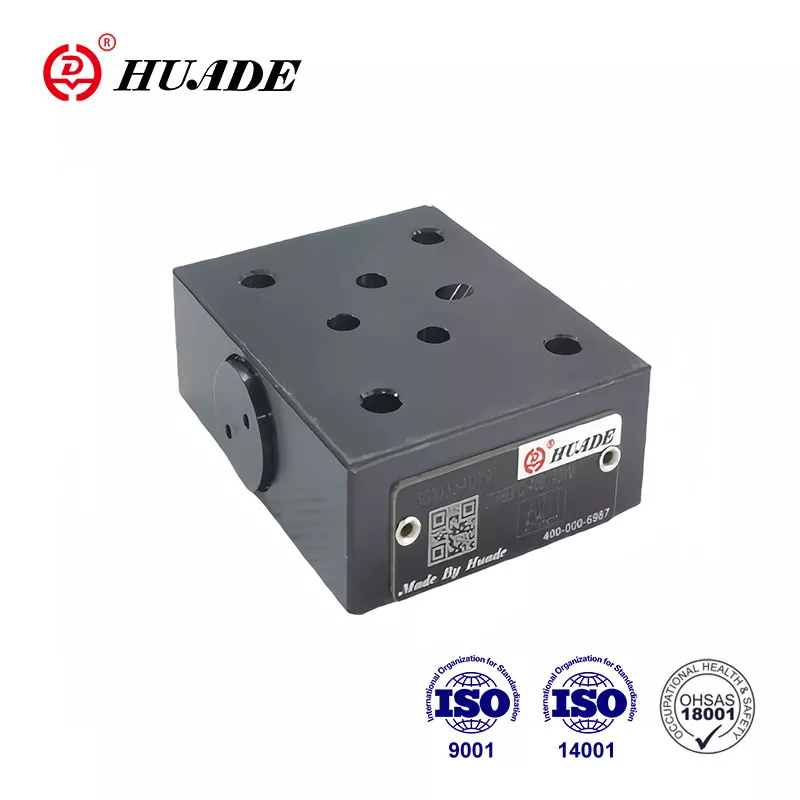

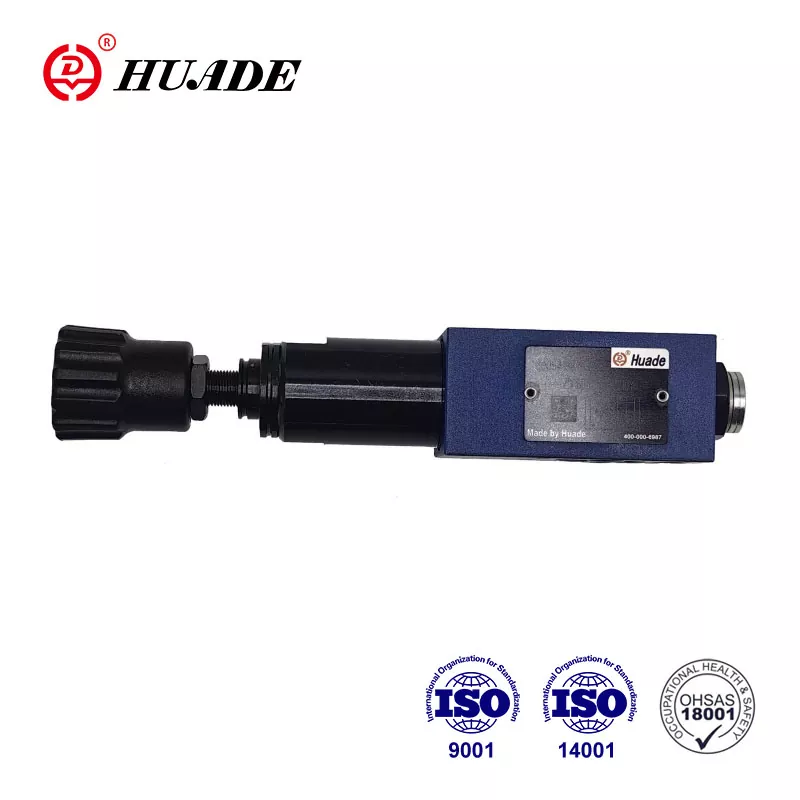

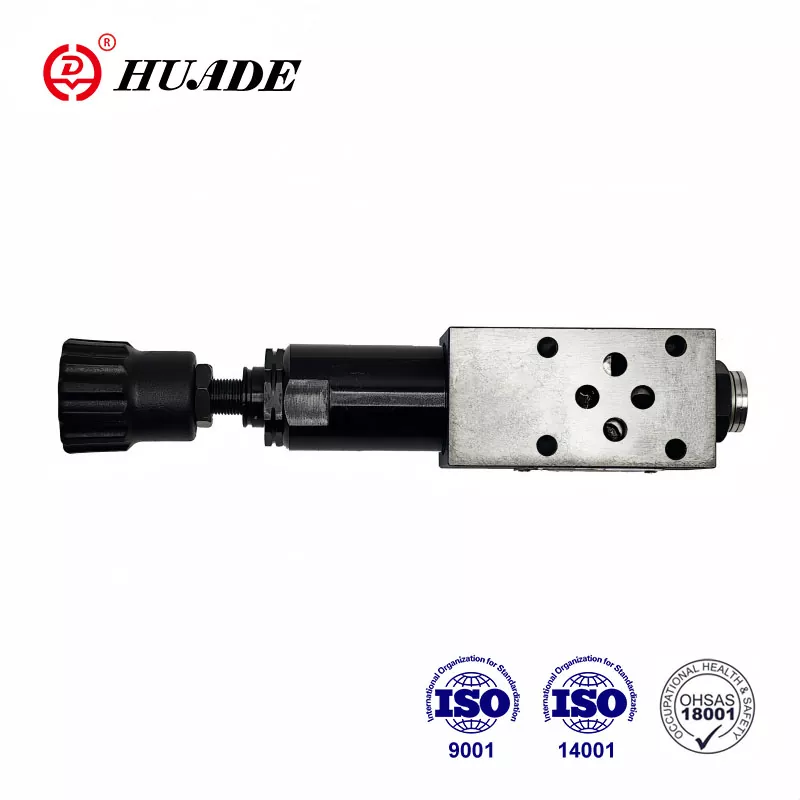

Huade® basınç azaltma vanaları her zaman uluslararası standartlara ulaşmıştır. Huade hidrolik, hidrolik ürünleri makul bir fiyata sağlamak için maliyetleri kontrol etmek için bol miktarda yerli kaynakları tam olarak kullanır. Hidrolik sistemlerin basıncını azaltmak için basınç azaltma valfi ZDR 6 DP0 kullanılabilir.
|
Basınç sıvısı |
Mineral yağı (NBR contası için) veya fosfat ester (FPM contası için) |
|
Basınç sıvısı sıcaklığı aralığı (℃) |
-30 ila +80 |
|
Viskozite aralığı (mm ²/s) |
10 ~ 800 |
|
Sıvı kontaminasyonu derecesi |
Minimum tutma oranı β10> 75 olan bir filtre önerin |
|
Maks. İşletim Basıncı Port P (MPA) |
30'a kadar |
|
İkincil Basınç (Çıktı) (MPA) |
4'e kadar |
|
Geri Basınç Portları T (Y) (MPA) |
16'ya kadar |
|
Max.flow (l/dk) |
7'ye kadar |
Özellikler:
▶ Sandviç Plaka Tasarımı
Başvuru:
Valf tipi ZDR 6 DPO, sistem basıncını azaltmak için kullanılır.
Basınç Azaltma Valfleri Tip ZDR 6 DPO ... 40b/40im, sandviç plakası tasarımının valflerini azaltan basınçtır. Temel olarak valf gövde (1), kontrol makarası (2), bir sıkıştırma yay oturma (3) ve bir sıkıştırma yayından (4) oluşur.
Dinlenme sırasında, valf normal olarak açıktır ve sıvı P bağlantı noktasından P1 bağlantı noktasına engellenebilir. P1 bağlantı noktasındaki basınç, aynı zamanda sıkıştırma yayının karşısındaki makara alanında mevcuttur (4). P1 bağlantı noktasındaki basınç, basınç seviyesini aştığında
Sıkıştırma Yayı (4) Kontrol makarası (2), sıkıştırma yayına (4) karşı kontrol konumuna geçer ve P1 sabitinde belirlenen basıncı tutar.
P1 portundaki basınç dış kuvvetler nedeniyle daha da yükselirse, kontrol makarası (2) hala sıkıştırma yayına (4) doğru hareket ettirilir.
Daha sonra yeterli sıvı, basınçta daha fazla artışı önlemek için tanka akar. Yay odası, T (Y) portuna sondaj yoluyla her zaman harici olarak tank için boşaltılır.
ZDR 6 DPO'nun yapısı ...- 40b
ZDR 6 DPO'nun sembolleri ...- 40b
