Hidrolik sistemler, inşaat ekipmanlarından ve üretim makinelerinden havacılık sistemlerine ve otomotiv bileşenlerine kadar sayısız endüstriyel uygulamanın omurgasıdır. Bu sistemlerin merkezinde, hidrolik sıvının akışını, basıncını ve yönünü kontrol eden bir valf ağı yatmaktadır. Bu kritik bileşenler arasında, 2 yollu valf, hidrolik devre tasarımındaki en temel ama temel unsurlardan biri olarak durur.

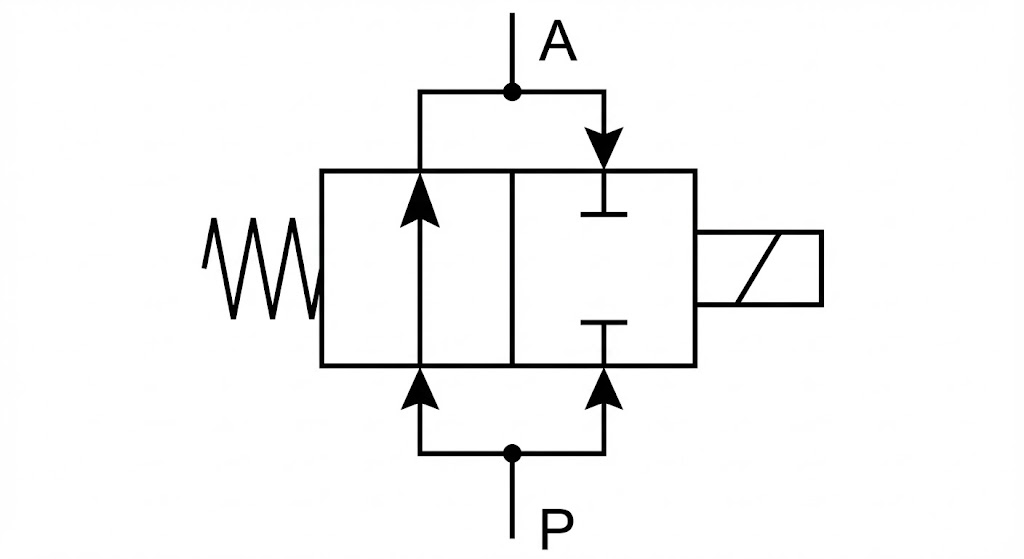

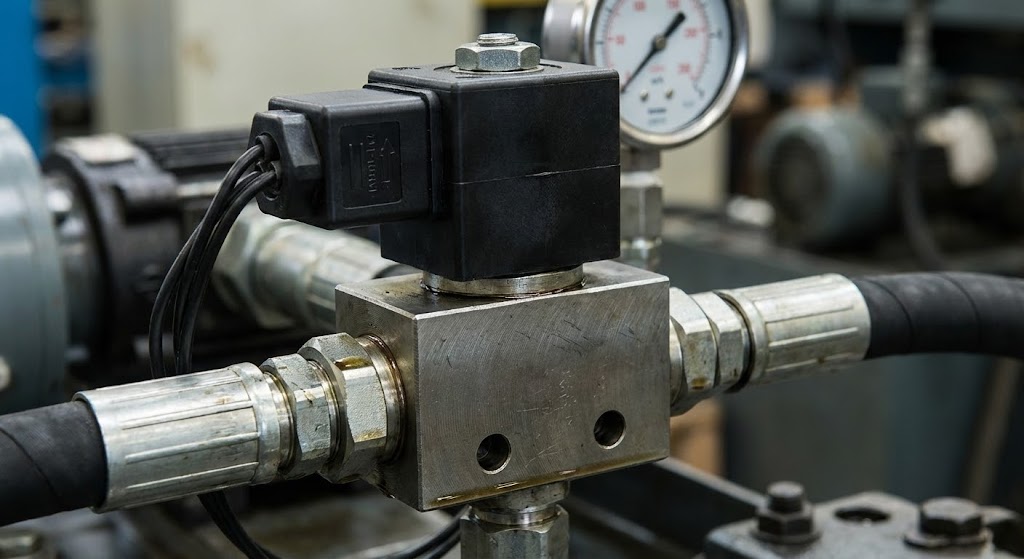

İki portlu bir valf olarak da bilinen 2 yollu bir valf, sıvı akışını tek bir akış yolundan kontrol eden basit ama önemli bir hidrolik bileşendir. Daha karmaşık çok portlu vanaların aksine, 2 yönlü bir valfin tam olarak iki bağlantı noktası vardır: bir giriş bağlantı noktası ve bir çıkış bağlantı noktası. Bu basit tasarım, sıvı akışına tamamen izin vermeniz veya engellemeniz gereken temel akış kontrol uygulamaları için mükemmel bir çözüm haline getirir.
2 yönlü bir valfin arkasındaki temel prensip ikili işlemdir-tamamen açık veya tamamen kapalıdır. Açık olduğunda, hidrolik sıvı girişten çıkışa serbestçe akabilir. Kapatıldığında, valf tam bir conta oluşturur ve sistemden herhangi bir sıvı hareketini önler. Bu açma/kapama işlevselliği, 2 yönlü vanaları hassas akış kontrolü ve sistem izolasyonu gerektiren uygulamalar için vazgeçilmez hale getirir.

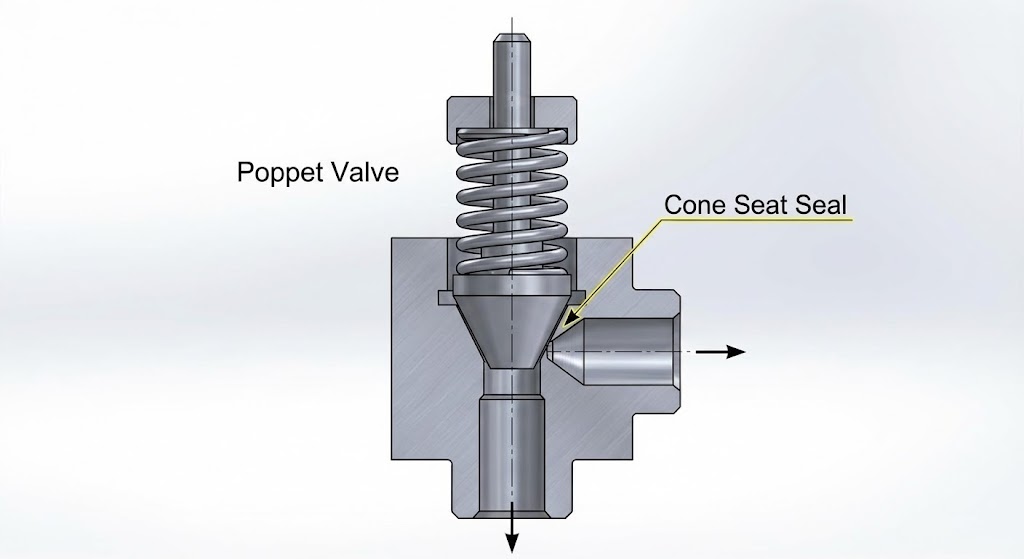

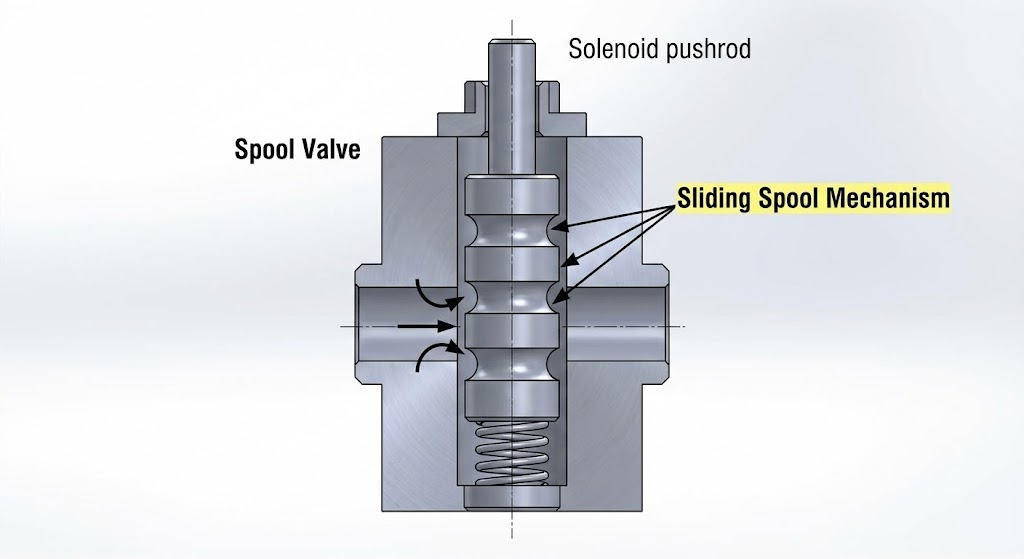

2 yönlü bir valfin çalışması, tipik olarak poppet, top veya makara gibi hareketli bir elemanı içeren dahili mekanizmasına bağlıdır. Valf, manuel, pnömatik, hidrolik veya elektriksel olsun - bir çalıştırma sinyali aldığında, bu iç eleman akış yolunu açmak veya kapatmak için hareket eder.
Kapalı konumda, valf elemanı bir valf koltuğuna karşı sıkı bir conta oluşturur ve sıvı akışını etkili bir şekilde bloke eder. Conta, sistemin çalışma basıncına sızıntı yapmadan dayanacak kadar sağlam olmalıdır. Açık konuma geçtiğinde, valf elemanı koltuktan uzaklaşarak hidrolik sıvının akması için net bir geçiş yaratır.
2 yönlü bir valfin tepki süresi ve akış özellikleri, sistem performansında kritik faktörlerdir. Modern hidrolik 2 yollu valfler, açıkken minimum basınç düşüşü ile hızlı anahtarlama özellikleri sağlamak için tasarlanmıştır, bu da verimli sistem çalışması ve hassas kontrol sağlar.

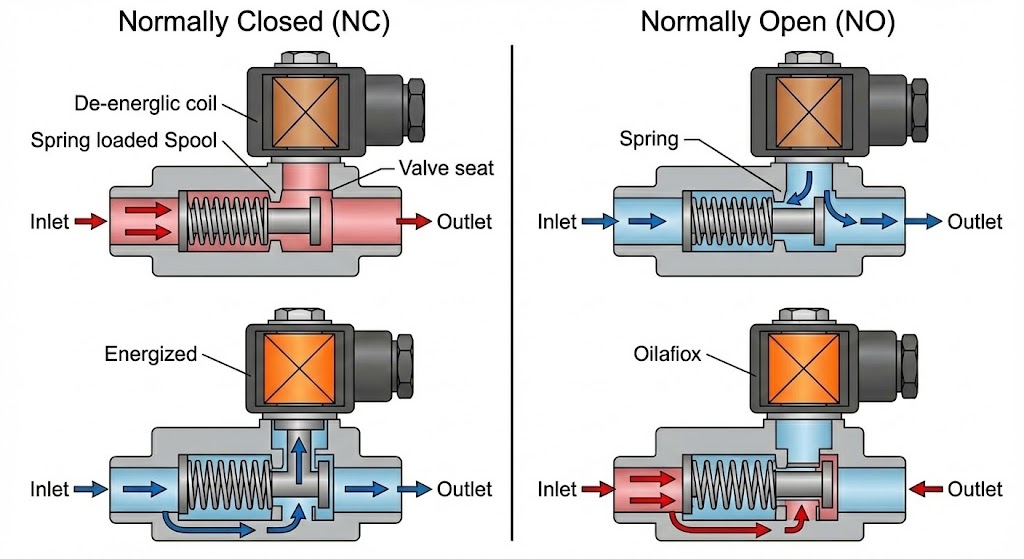

Normalde açık ve normalde kapalı
2 yönlü valfler, harekete geçirilmediğinde varsayılan durumlarına göre sınıflandırılır. Normalde kapalı (NC) vanalar etkinleştirilene kadar kapalı kalır, bu da akışın varsayılan olarak engellenmesi gereken güvenlik uygulamaları için idealdir. Normalde açık (no) vanalar, dinlenme durumlarındaki akışa izin verir ve etkinleştirildiklerinde kapatır, sürekli akışın norm olduğu uygulamalar için uygundur.
Çalıştırma yöntemleri
Manuel 2 yönlü vanalar: Elle kollar, düğmeler veya düğmelerden çalıştırılır. Bunlar, sistem kontrolü için insan müdahalesinin gerekli olduğu uygulamalarda yaygın olarak kullanılır.
Solenoid ile çalışan valfler: valf elemanını harekete geçirmek için elektromanyetik kuvvet kullanan elektrikle kontrol edilen valfler. Hızlı tepki süreleri sunarlar ve otomatik kontrol sistemlerine kolayca entegre edilebilirler.
Pilotla çalışan vanalar: Bu valfler, ana valf elemanını harekete geçirmek için hidrolik basınç kullanır, bu da onları doğrudan solenoid operasyonunun pratik olabileceği yüksek basınçlı uygulamalar için uygun hale getirir.
Pnömatik valfler: Sıkıştırılmış hava ile çalıştırılan bu valfler genellikle elektrik bileşenlerinin güvenlik riskleri oluşturabileceği ortamlarda kullanılır.

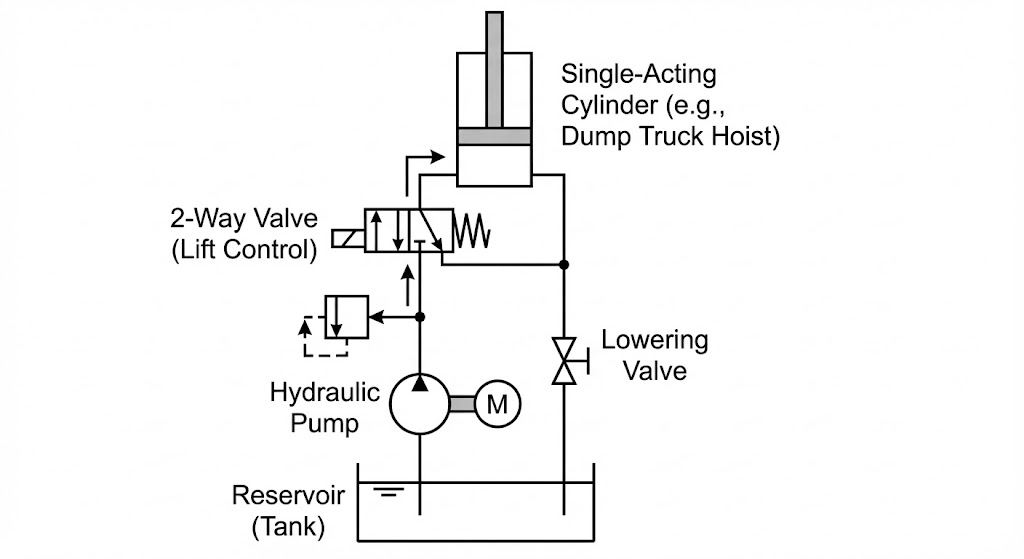

Hidrolik sistemlerde uygulamalar
2 yönlü valfler çeşitli hidrolik uygulamalarda çok sayıda kritik işleve hizmet eder:
2 yönlü valflerin birincil kullanımlarından biri sistem izolasyonudur. Hidrolik akışı belirli devre dallarına tamamen kapatabilir, bu da bakım çalışmasını veya acil durum kapatma prosedürlerini sağlarlar. Ekskavatörler veya vinçler gibi mobil hidrolik ekipmanlarda, 2 yönlü valfler, operatörler bakım yaparken tehlikeli hareketleri izole ederek önemli güvenlik fonksiyonları sağlar.
2 yönlü vanalar öncelikle açık/kapalı cihazlar olsa da, akış kontrol stratejilerinde hayati bir rol oynarlar. Açık ve kapalı pozisyonlar arasında hızla bisiklet sürerek, darbe genişliği modülasyonu (PWM) kontrol sistemlerinde ortalama akış hızlarını etkili bir şekilde düzenleyebilirler. Bu teknik, gelişmiş verimlilik ve hassas kontrol arayan modern hidrolik sistemlerde giderek daha yaygındır.
Yön kontrol desteği
Diğer valflerle kombinasyon halinde, 2 yönlü valfler karmaşık yön kontrol şemalarına katkıda bulunur. Belirli aktüatörleri veya devre dallarını izole edebilirler, diğer yönlü valflerin daha etkili ve güvenli bir şekilde çalışmasına izin verebilirler.
Özel 2 yönlü basınç tahliye vanaları hidrolik sistemleri aşırı basınç koşullarından korur. Bu vanalar normal çalışma basınçları altında kapalı kalır, ancak sistem basıncı güvenli sınırları aştığında otomatik olarak açılır ve aşırı sıvıyı rezervuara geri yönlendirir.
2 yönlü vanaların sadeliği, hidrolik sistem tasarımına birkaç önemli avantaj getirir:
Güvenilirlik: Çok portlu valflerden daha az hareketli parça ile, 2 yönlü vanalar tipik olarak mükemmel güvenilirlik ve uzun ömür sağlar. Basit tasarımları, mekanik başarısızlık olasılığını azaltır ve bakımı basitleştirir.
Maliyet etkinliği: 2 yönlü vanaların temel tasarım ve üretim sadeliği, daha karmaşık valf tiplerine kıyasla onları yüksek maliyetli hale getirir. Bu karşılanabilirlik, bütçe kısıtlamalarının önemli olduğu uygulamalar için onları cazip hale getirir.
Hızlı yanıt: Birçok 2 yönlü valf, özellikle solenoid ameliyat versiyonları, son derece hızlı anahtarlama süreleri sunar. Bu hızlı yanıt yeteneği, hassas zamanlama ve kontrol gerektiren uygulamalarda çok önemlidir.
Sıkı kapatma: Düzgün tasarlandığında ve bakıldığında, 2 yönlü vanalar, sistem verimliliğini veya güvenliğini tehlikeye atabilecek dahili sızıntıyı önleyerek mükemmel sızdırmazlık özellikleri sağlar.
Çok yönlülük: Basitliklerine rağmen, 2 yönlü valfler çeşitli çalıştırma yöntemleri, malzemeleri ve konfigürasyonları yoluyla çok sayıda uygulamaya uyarlanabilir.
Bir hidrolik uygulama için doğru 2 yönlü valfın seçilmesi, çeşitli faktörlerin dikkatli bir şekilde değerlendirilmesini gerektirir:
Basınç Derecesi: Valf, sistemin maksimum çalışma basıncını yeterli güvenlik marjıyla işleyebilmelidir. Düşük derecelendirme valf arızasına ve potansiyel güvenlik tehlikelerine yol açabilir.
Akış kapasitesi: Valfin akış katsayısı (CV), aşırı basınç düşüşü olmadan gerekli akış hızını işlemek için yeterli olmalıdır. Cılızlı valfler sistem darboğazları oluşturabilir ve verimliliği azaltabilir.
Yanıt Süresi: Hızlı anahtarlama gerektiren uygulamalar, hızlı tepki özelliklerine sahip vanalara ihtiyaç duyar. İşlem yöntemi yanıt süresini önemli ölçüde etkiler.
Çalışma ortamı: Sıcaklık, kontaminasyon seviyeleri ve titreşim gibi faktörler valf seçimini etkiler. Sert ortamlar özel malzemeler veya koruyucu özellikler gerektirebilir.
Kontrol entegrasyonu: Valfın çalıştırma yöntemi, sistemin kontrol mimarisiyle uyumlu olmalıdır. Modern sistemler genellikle elektronik geri bildirim yeteneklerine sahip vanalar gerektirir.
