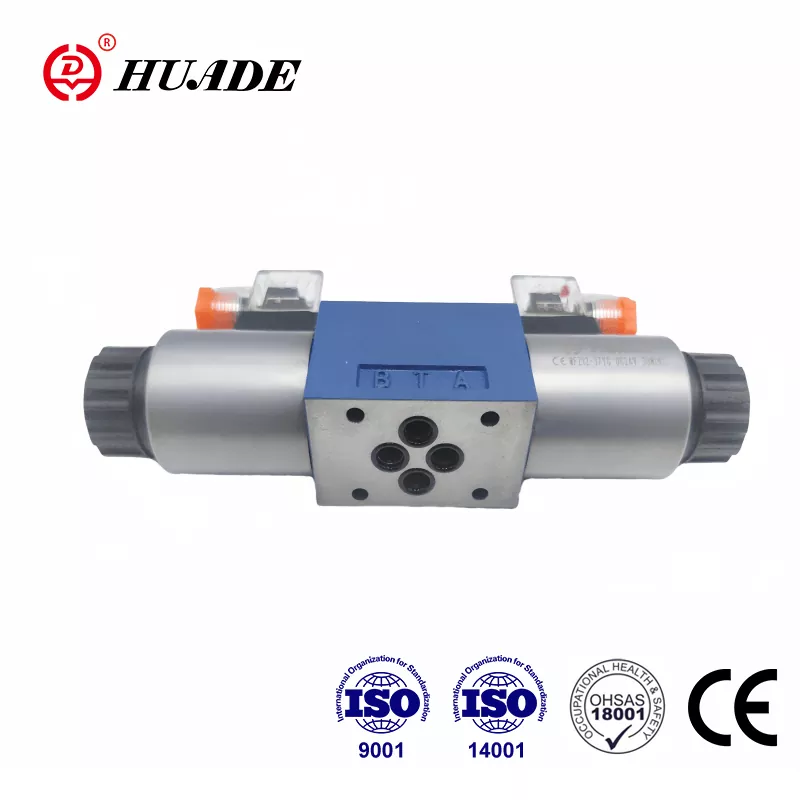

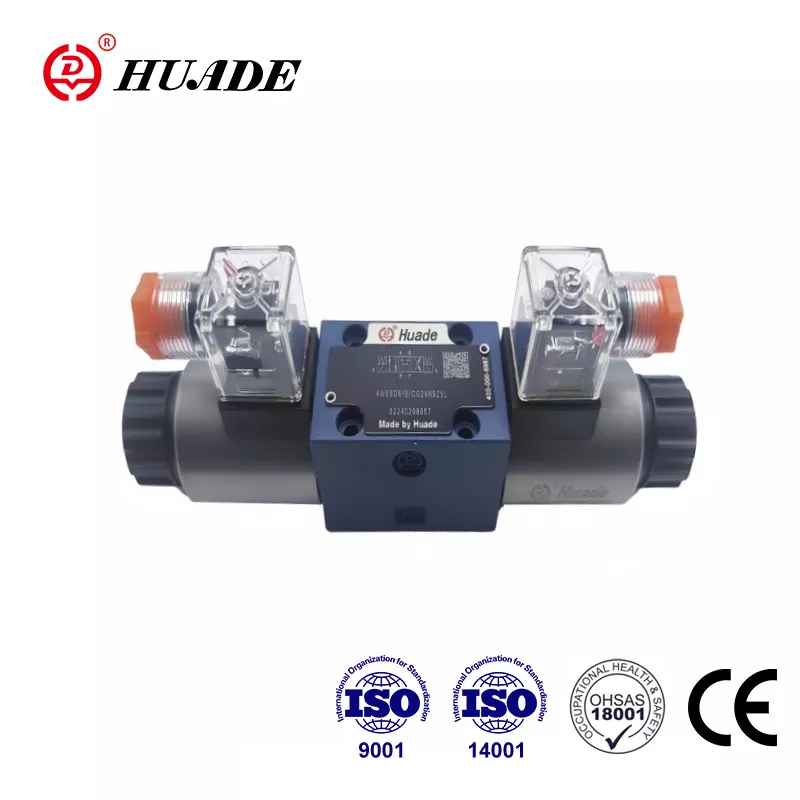

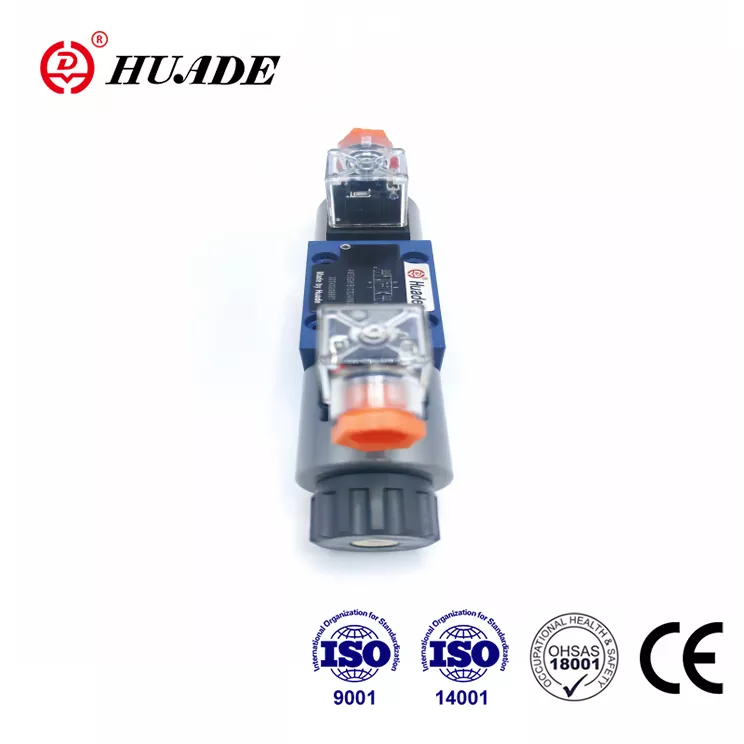

1979'dan itibaren Rexroth ile iki kez işbirliği yapan Huade, Rexroth'un en son teknolojisini bünyesine kattı. Huade marka WE 5 yönlü makaralı valf, Rexroth tarafından sunulan aynı modele uygun fiyatlı bir alternatiftir. Huade, ABD, Japonya, Almanya ve İsviçre'den ithal edilen 750'den fazla üretim ekipmanı işletmektedir. Huade, her yön valfinin üstün performansa sahip olmasını sağlamak için kaliteye büyük önem vermektedir. Solenoid yön valfi serisi CE sertifikasını geçti. Ar-Ge ve üretim yönetim sistemi ISO9001, ISO14001 ve ISO45001'i karşılar. Huade marka hidrolik valfler, istikrarlı performansı nedeniyle askeri endüstride ve Çin'deki diğer alanlarda yaygın olarak kullanılmaktadır.
|
Hidrolik veriler |
|||
|
Hidrolik sıvı |
mineral yağlar veya fosfat esteri |
||
|
Sıvı sıcaklığı aralığı |
-30~+80 |
||
|
Viskozite aralığı (mm2/s) |
2,8 ila 500 |
||
|
Çalışma basıncı, maks. (㎫) |
Bağlantı noktası A,B,P |
Bağlantı noktası T |
|
|
25'e kadar |
6'ya kadar |
||
|
Akış alanı (anahtarlama konumu 0): |
W sembollü |
Q sembollü |
|
|
yaklaşık. Nominal kesitin %3'ü |
nominal kesitin yaklaşık %6'sı |
||
|
Ağırlık (kg) |
vana |
alt plaka G115/01 |
alt plaka G96/01 |
|
yaklaşık 1,4 |
yaklaşık 0,7 |
yaklaşık 0,5 |
|
|
Elektrik verileri |
|||
|
AC Gerilim (V) |
110，220，50Hz'de |
||
|
DC Gerilim (V) |
12、 24、 110 |
||
|
Gerilim tipi |
klima |
DC |
|
|
Güç gereksinimi (W) |
26 |
||
|
Tutma gücü (VA) |
- |
46 |
|
|
Açma gücü (VA) |
- |
130 |
|
|
Görev döngüsü |
devam etmek |
||
|
Açma süresi (ms) |
40 |
25 |
|
|
KAPALI konuma geçme süresi (ms) |
30 |
20 |
|
|
Ortam sıcaklığı（°C） |
+50 |
||
|
Bobin sıcaklığı (°C) |
+150 |
||
|
Anahtarlama frekansı döngüleri (döngü/saat) |
15000 |
7200 |
|
|
DIN 40 050'ye göre koruma türü |
IP65 |
||
Özellikler:
▶ Doğrudan solenoidle çalıştırılan yön makaralı valf
▶ Islak pin DC veya AC solenoidleri
▶ Alt plaka bağlantısı
Başvuru:
WE5 tipi yön valfleri solenoidle çalıştırılan yön makaralı valflerdir. Bir akışkanın başlamasını, durmasını ve yönünü kontrol ederler. Bu valf, çeşitli hidrolik sistemlerde ve çeşitli basınç valflerinin pilot valflerinde yaygın olarak kullanılmaktadır.
Bu yön valfleri temel olarak mahfaza (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri çekme yayından (4) oluşur.
Kontrol makarası (3) geri çekme yayı (4) tarafından orta konumda veya başlangıç konumunda tutulur (mandallı makaralar hariç). Kontrol makarası (3) ıslak pin solenoidleri (2) aracılığıyla çalıştırılır. Enerji verilmiş durumda. Solenoidin (2) kuvveti, kontrol makarası (3) üzerindeki piston (5) vasıtasıyla etki eder ve onu dinlenme konumundan istenilen son konuma kaydırır. Böylece P'den A'ya ve B'den T'ye veya P'den B'ye ve A'dan T'ye gerekli akış düzeni seçilir. Solenoidin (2) enerjisi kesildiğinde, kontrol makarası (3) geri çekme yayı (4) yardımıyla nötr konumuna geri getirilir. Kontrol makarasının (3) solenoide enerji verilmeden çalıştırılabilmesi için kapalı bir manuel kumanda sağlanmıştır.
Tip 4WE5N 6.0B/O...
Bu versiyon, 2 anahtarlama konumlu, mandalsız ve yaysız 2 solenoidli bir yön valfidir. Enerjisiz durumda tanımlanmış bir anahtarlama konumu yoktur.
Tip 4WE5N 6.0B/OF..
Bu versiyon, 2 anahtarlama konumlu, 2 solenoidli ve bir mandallı yön valfidir. Böylece ilgili anahtarlama konumları sabitlenir ve solenoidin sürekli enerjilendirilmesine gerek kalmaz.
WE 5'in yapı şeması
