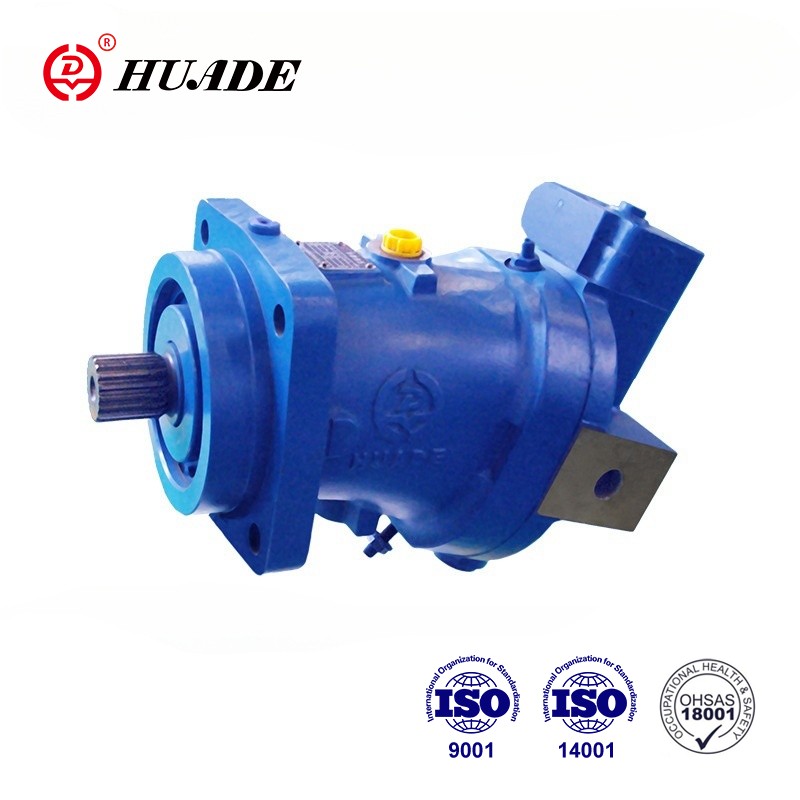

Hidrolik eksenel piston motorlarıBirini temsil et sıvı güç teknolojisindeki en sofistike ve verimli çözümlerin. Bu hassas şekilde tasarlanmış cihazlar, hidrolik enerjiyi rotasyona dönüştürür Mekanik enerji, onları ağırdan değişen uygulamalarda vazgeçilmez hale getiriyor Hassas üretim makinelerine inşaat ekipmanı. Anlayışlı Operasyonları, modern yapan zarif mühendislik ilkelerini ortaya çıkarıyor Hidrolik sistemler mümkün.
Temel ilke
Özünde, hidrolik eksenel piston motoru Baskının bir Kapalı sıvı her yöne eşit olarak iletilir. Motor koşumları Bu prensip, düzenlenmiş pistonları sürmek için basınçlı hidrolik sıvı kullanarak merkezi bir eksen etrafında dairesel bir desende. Bu pistonlar geri döndükçe ve Dahası, özenle tasarlanmış bir mekanik yoluyla dönme hareketi yaratırlar bağlantı sistemi.
"Eksenel" terimi, Motorun ana'sine paralel konumlandırılmış pistonların yönü dönme ekseni. Bu düzenleme, radyal piston motorlarından farklıdır, Pistonlar eksene dik konumlandırılır. Eksenel yapılandırma Güç yoğunluğu, verimlilik ve kompaktlık.
Çekirdek bileşenler ve işlevleri
Silindir bloğu
Silindir bloğu, kalbi olarak hizmet eder Motor, düzenlenmiş çok hassas işlenmiş silindirler içeren Simetrik olarak merkezi eksen etrafında. Tipik olarak, motorlar beş arasında ve dokuz silindir, yedisi ortak bir konfigürasyon. Her silindir Hidrolik basınç uygulandıkça eksenel olarak hareket eden bir pistona sahiptir. . Silindir bloğu, birim olarak döner, hepsinin kolektif eylemi ile pistonlar.
Pistonlar ve bağlantı öğeleri
Bireysel pistonlar her birinin içinde sıkıca oturur Dahili sızıntıyı önlemek için hassas halkalarla kapatılmış silindir. Her piston Doğrusal hareketi aktaran bir bağlantı çubuğuna veya terlik pedine bağlanır pistondan dönme hareketine. Bu bağlantı öğeleri dayanmalıdır rotasyon boyunca kesin hizalamayı korurken muazzam kuvvetler döngü.
Swash plakası
Swash plakası belki de en çok Eksenel piston motorunun ustaca bileşeni. Bu açılı plaka, kam plakası, pistonların doğrusal hareketini dönme hareketine dönüştürür. Gibi Silindir bloğu döner, pistonlar swash plakasının konturunu takip eder, silindirlerine girip çıkıyor. Swash plakasının açısı doğrudan Her piston strokunun yer değiştirmesini ve değişken yer değiştirmede Motorlar, bu açı motor hızını ve torku kontrol etmek için ayarlanabilir.
Valf plakası ve bağlantı noktası zamanlaması
Valf plakası, zamanlamayı kontrol eder Her silindire ve her silindire hidrolik sıvı akışı. Bu sabit bileşen Dönen silindirle hizalanan tam olarak konumlandırılmış bağlantı noktaları özellikleri engellemek. Her silindir valf plakasından geçerken, dönüşümlü olarak bağlanır yüksek basınçlı giriş ve düşük basınçlı çıkışa, pistonların Basınçlı sıvı, döngülerinde tam olarak doğru zamanda alın.
Çalışma döngüsü
Hidrolik eksenel pistonun çalışması Motor, sürekli olarak tekrarlanan dikkatle düzenlenmiş bir döngüyü takip eder. Basınçlı sıvı sağlandıkça.
Alım aşaması
Emme aşaması sırasında bir piston başlar Silindiri yüksek basınçlı bağlantı noktasıyla hizalanırken dışarıya doğru Valf plakası. Basınçlı hidrolik sıvı, genişleyen silindire acele eder Uzay, pistona doğru itiyor. Üretilen kuvvet her ikisine de bağlıdır Hidrolik basınç ve pistonun etkili alanı.
Güç aşaması
Silindir dönmeye devam ederken, Piston maksimum uzatmaya ulaşır ve içsel vuruşuna başlar. Basınçlı Silindire hapsolmuş sıvı, piston üzerinde kuvvet uygular, bu da bunu iletir Bağlantı çubuğundan swash plakasına zorlayın. Swash plakası olduğu için Bir açıyla düzeltildi, bu eksenel kuvvet dönme anı yaratır ve katkıda bulunur motorun çıkış torkuna.
Egzoz aşaması
Silindir ile hizalandığında Düşük basınçlı bağlantı noktası, piston tamamlandığında sıkıştırılmış sıvı sınır dışı edilir. İçeri inme. Bu zamanlama, her silindirin harcanan sıvıdan boşaltılmasını sağlar Bir sonraki alım döngüsüne başlamadan önce. Bu valf eyleminin kesin zamanlaması düzgün çalışmayı korumak ve basınç kayıplarını önlemek için çok önemlidir.
Değişken yer değiştirme teknolojisi
Birçok modern eksenel pistonlu motor özelliği Swash plakası açısının ayarlanmasıyla elde edilen değişken yer değiştirme kapasitesi. Swash plakası açısı arttığında, pistonlar daha uzun vuruşlar yaşar, devrim başına daha fazla yer değiştirme ve daha düşük tork ile sonuçlanır hızlar. Tersine, swash plakası açısını azaltmak yer değiştirmeyi azaltır, düşük torkla daha yüksek dönme hızlarına izin verir.
Bu değişken yer değiştirme özelliği Olağanüstü kontrol esnekliği. Elektronik kontroller otomatik olarak ayarlayabilir Yükleme gereksinimlerine göre swash plakası açısı, verimliliği optimize eder çok çeşitli çalışma koşulları. Bazı gelişmiş sistemler bile başarabilir Sıfır yer değiştirme, motoru kesintiye uğratmadan etkili bir şekilde durdurarak Hidrolik akış.
Verimlilik ve Performans Özellikler
Hidrolik eksenel pistonlu motorlar Oldukça yüksek verimlilik seviyeleri, genellikle optimal işletmede% 95'i aşıyor koşullar. Bu verimlilik, dahil olmak üzere çeşitli tasarım faktörlerinden kaynaklanmaktadır. minimal iç sızıntı, hassas bileşen toleransları ve optimize edilmiş sıvı dinamikler. Eksenel düzenleme, bu verimliliğe katkıda bulunur. Yatak yüklerini ve mekanik sürtünmeyi azaltan dengeli radyal kuvvetler.
Bu motorların güç / ağırlık oranı olağanüstü, onları ağırlık olduğu mobil uygulamalar için ideal hale getiriyor kritik. Tek bir motor, korurken muazzam bir tork üretebilir nispeten kompakt boyutlar. Ayrıca, doğal aşırı yük koruması Hidrolik sistemlerin, bu motorların geçici aşırı yükleri yerine getirebileceği anlamına gelir. zarar.
Uygulamalar ve avantajlar
Hidrolik eksenel piston motorları bulur Çok sayıda sektördeki uygulamalar. İnşaat ekipmanlarında güç veriyorlar Ekskavatörlerin izleri ve yükleyicilerin tekerlekleri. Deniz uygulamaları içerir Ankraj rüzgarları ve tahrik sistemleri. Endüstriyel kullanımlar konveyörden değişir Takım takımı iğlerine sürücüler.
Eksenel piston motorlarının avantajları Yüksek verimlilik ve güç yoğunluklarının ötesine uzanır. Mükemmel sunuyorlar hız kontrolü, her iki yönde eşit performansla çalışabilir ve Anında başlatma ve durdurma özelliklerini sağlayın. Sürdürme yetenekleri Değişen hızlarda sabit tork onları uygulamalar için ideal hale getirir kesin hareket kontrolü gerektirir.
