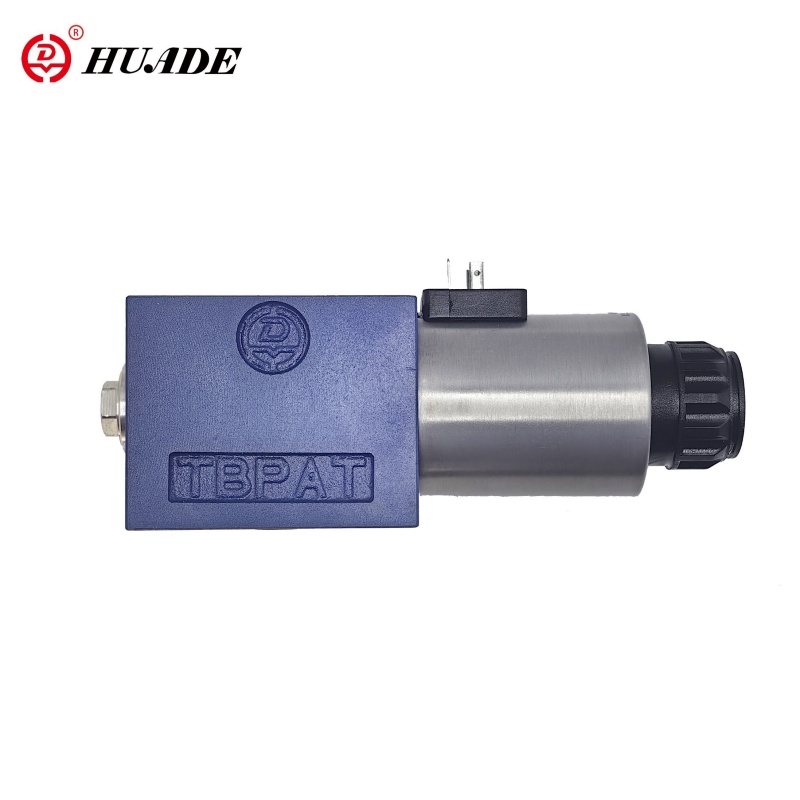

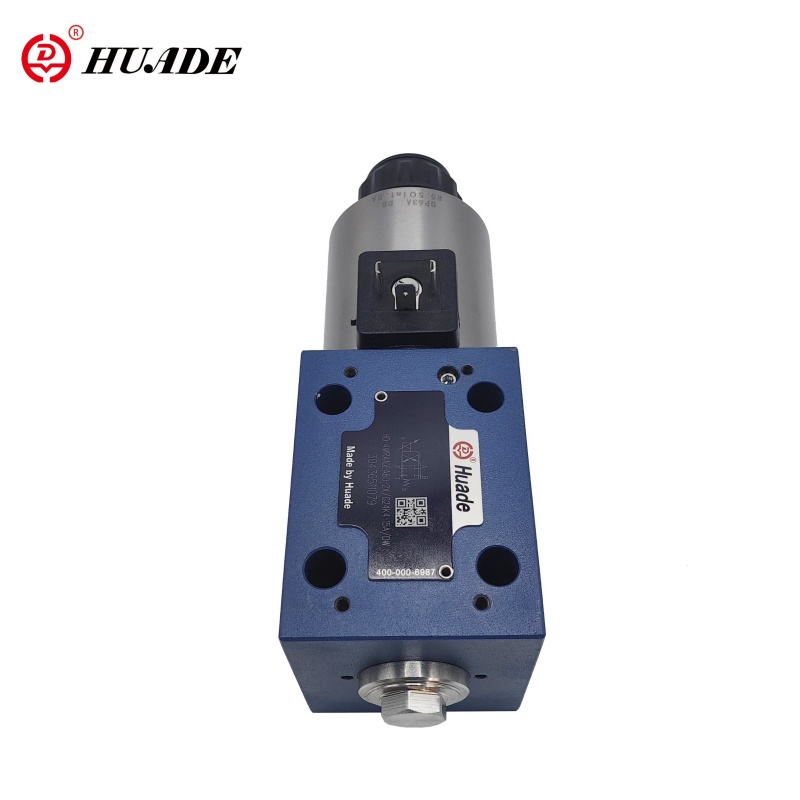

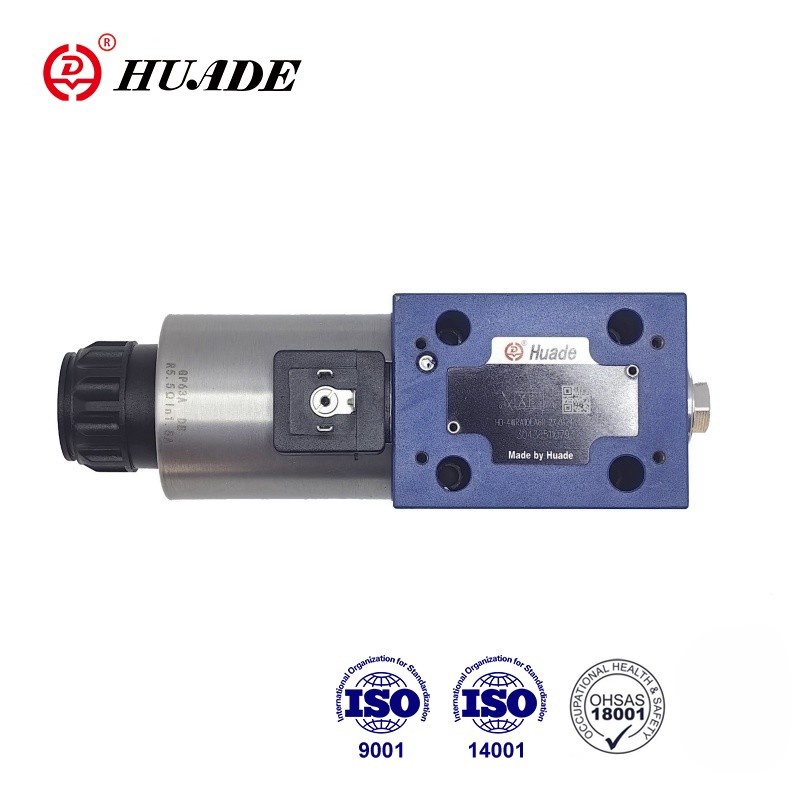

4/2 ve 4/3 yollu oransal yön valfleri, alt plaka montajı için doğrudan çalıştırılan bileşenler olarak tasarlanmıştır. Merkezi dişli ve çıkarılabilir bobinli oransal solenoidler aracılığıyla çalıştırılırlar. Solenoidler ya harici kontrol elektroniği (WRA tipi) ya da entegre kontrol elektroniği (WRAE tipi) tarafından kontrol edilir. 4WRA 10 EA60-2X'in performansı, iki uzun vadeli işbirliği nedeniyle Rexroth'la eşleşebilir.
| Hidrolik | |||
| Vana tipi | HD-WRA | HD-WRAE | |
| Çalışma basıncı (MPa) | Bağlantı noktası A,P,B | 31.5 | 31.5 |
| Bağlantı Noktaları T | 21 | 21 | |
| △ P=1MPa'da nominal akış qv nom | NS6 (L/dak) | 7, 15 ve 26 | |
| NS10(L/dak) | 30 ve 60 | ||
| Kirlenme derecesi (μm) | ≤20 | ||
| Histerezis(%) | ≤5 | ||
| Geri alma hatası (%) | ≤1 | ||
| Tepki hassasiyeti (%) | ≤0,5 | ||
| Basınç sıvısı | Mineral yağ veya Fosfat esteri | ||
| Viskozite aralığı | 20~380 | ||
| Ortam sıcaklığı aralığı (°C) | -20 ila +80 | -20 ila +50 | |
| Ağırlık (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrik | |||
| Elektrik, solenoid | |||
| Vana tipi | HD-WRA | HD-WRAE | |
| Gerilim tipi | DC | ||
| Gerilim kontrollü (V) | ±10 | ||
| Solenoid başına maksimum akım(A) | 2.5 | ||
| Solenoid bobin direnci (Ω) | 20 ° C'de soğuk değer | 2 | |
| Maks. sıcak değer | 3 | ||
| Görev | %100 | ||
| Bobin sıcaklığı (°C) | +150'ye kadar | ||
| DIN40050'ye göre vana koruması | IP65 | ||
| Elektrik, kontrol elektroniği | |||
| kontrol elektroniği | HD-VT-VSPA2-1-1X/ | vanaya entegre | |
| Besleme gerilimi | Nominal gerilim VDC | 24 | |
| Alt sınır değeri V | 21/22 | 19 | |
| Üst sınır değeri V | 35 | ||
| Amplifikatörün güç tüketimi | maksimum A | 1.8 | |
| Maks. güç darbe akımı A | 3 | ||
Özellikler:
▶ Alt plaka montajı için
▶Bir akışın yönünü ve hacmini kontrol etmek için doğrudan uyarılı oransal valf
▶ Yay merkezli kontrol makarası
▶ Entegre kontrol elektroniği, 4WRAE tipi için A1 veya F1 arayüzü
▶ Merkezi dişli ve çıkarılabilir bobinli oransal solenoidler aracılığıyla çalıştırma
▶ 4WRA tipi için kontrol elektroniği
Başvuru:
4WRA 10 EA60-2X oransal yön valfi, hidrolik sıvının akışını ve yönünü kontrol etmek için kullanılır.
4WRA 10 EA60-2X oransal valfler temel olarak aşağıdakilerden oluşur: Montaj yüzeyli muhafaza (1) Sıkıştırma yaylı (3) kontrol makarası (2), Merkezi dişli solenoidler (4), İsteğe bağlı entegre valf elektroniği (5).
HD-4WRA(E).2X/.
Solenoidlerin (4) enerjisi kesildiğinde, kontrol makarası (2) baskı yayları (3) tarafından merkezi konumda tutulur.
Oransal bir solenoide enerji verilerek kontrol makarasının (2) doğrudan çalıştırılması.Örn. "b" (4) solenoidinin kontrolü. Kontrol makarası (2) elektrik giriş sinyaline orantılı olarak sola doğru hareket ettirilir. P'den A'ya ve B'den T'ye bağlantı, ilerici akış özelliklerine sahip orifis benzeri kesitler aracılığıyla sağlanır. Solenoidin (4) enerjisinin kesilmesi. Kontrol makarası (2), sıkıştırma yayı (3) tarafından merkezi konuma döndürülür.
Oransal Yön Valfi 4WRA -2X'in Yapısı
HD-4WRA(E)...A-2X
Prensip olarak bu valf versiyonunun işlevi, 3 sürgü konumlu valfin işlevine karşılık gelir. Ancak 2 sürgü konumlu valfler yalnızca "a" solenoidiyle donatılmıştır. 2. oransal solenoidin yerine NS 6 için bir fiş (5) veya NS 10 için bir kapak (5) takılır.
Tip 4WRA 6..-2X/... için not
Tank hattının boşaltılmasından kaçınılmalıdır. Uygun kurulum koşullarında, bir karşı basınç valfi kurulmalıdır (karşı basınç yaklaşık 0,2MPa).
