HD-BLV20-1X dengeleme valfi, inşaat makinelerinin hidrolik sisteminde, özellikle de kaldırma ekipmanlarında (kamyon vinçleri, kule vinçleri, hava çalışma platformları vb.) önemli bir bileşendir.
Temel işlevler
▪Yük kontrolü ve hareket doğruluğu
①Dahili pilot oransal kontrol, aktüatörün (silindir/motor) sorunsuz şekilde başlatılmasını ve durdurulmasını sağlayarak, yüksek atalet yükü altında titreşimi veya darbeyi ortadan kaldırır.
②Ağır nesnelerin kaldırılması ve indirilmesi, değişken genlikli teleskopik hareket gibi eylemlerde kademesiz hız düzenleme yeteneği sağlar ve mikro hareket işleminin ihtiyaçlarına (hassas kaldırma gibi) uyum sağlar.
▪Emniyetli tutma fonksiyonu
①Entegre mekanik yük tutma valfi, hidrolik hortum patlasa veya sistem yanlışlıkla basıncı serbest bıraksa bile yükün kontrolden çıkmasını önleyebilir (ISO 13849 güvenlik standartlarına uygun olarak).
②Dahili ikincil koruma emniyet valfi, aktüatörün tepe basınç nedeniyle hasar görmesini önlemek için boru hattı basıncı anormal şekilde arttığında basıncı serbest bırakır.
▪Akış dalgalanmasını önleme özelliği
1. Basınç dengeleme tasarımı benimsenmiştir. Pompa yeterli miktarda yağ sağlamadığında (motor devrinin düşmesi gibi) veya yük aniden değiştiğinde, aktüatörün "durma-sürünme" olgusunu önlemek için valf açıklığı otomatik olarak ayarlanır.
▪Teknik özellikler

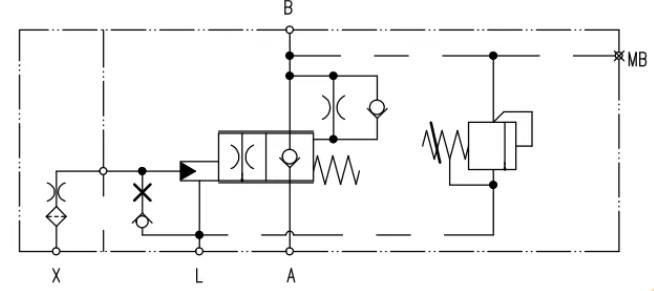

⑴Kompozit valf çekirdek yapısı: ana denge valfi, aşırı yük valfi ve çek valf, boru hattı sızıntı noktalarını azaltmak için bir araya getirilmiştir.
⑵Dinamik yanıt optimizasyonu: Pilot kontrol yağ devresi tasarımı, açma ve kapama gecikmesini azaltır ve yanıt süresi 50 ms'den azdır.
⑶Geniş sıcaklık aralığı adaptasyonu: Vana gövdesi malzemesi ve contaları -40°C~120°C çalışma koşulları altında stabil şekilde çalışabilir.

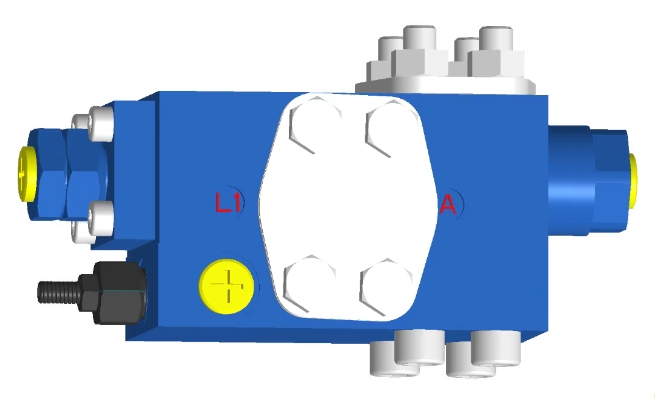

Ürün parametresi HD-BLV20-1X dengeleme vanası
| Boyut | HD-BLV20-1X | |
| Maksimum çalışma basıncı | 420 bar | |
| A portunda maksimum basınç (giriş/dönüş yağı) | 420 bar | |
| B portundaki maksimum basınç (aktüatör/yük) | 420 bar | |
| X portundaki maksimum pilot basıncı | 420 bar | |
| Maksimum akış | 350L/dak | |
| Akış yönü | A→B, çek valften serbest akış | |
| B→A, kontrollü akış | ||
| Kontrol yöntemi | Hidrolik kontrol oranı | |
| Açık oran | 113:1 | |
| Yağ sıcaklığı(°C) | -20~80°C | |
| Boyut | SAE1''6000psi | |
| Yağ portu boyutu | A, B | SAE1'' 6000psi |
| X、L、L1、MB | G1/4'' | |
