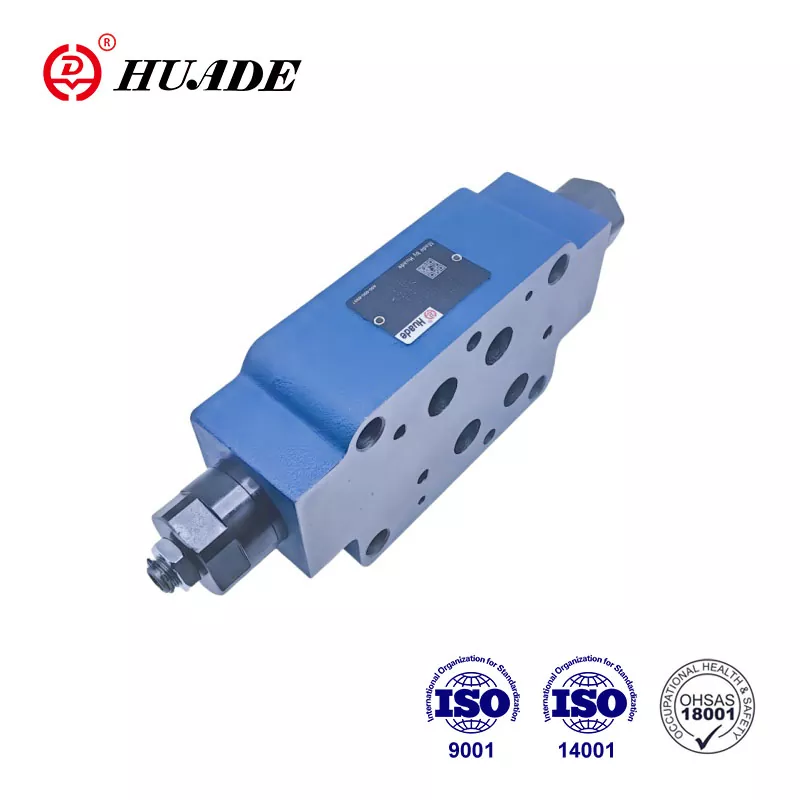

Çift Gazı/Çek valfleri Z 2 FS10 ... 20B/... sandviç plakası tasarımında. Dikey olarak monte edilebilirler. Rexroth'tan en yeni teknoloji tanıtarak, Huade® Z2FS 10, performans, kalite ve uyumluluk açısından Rexroth ürünleriyle aynı seviyeye ulaşabilir. Huade® gaz kelebeği valfleri geniş pazar tanınması ve kullanıcı güveni kazandı.
|
Boyut |
10 |
|
Maksimum akış (l/dk) |
160 |
|
Maksimum çalışma basıncı (MPA) |
31.5 |
|
Basınç sıvısı |
Mineral yağı (NBR contası için) veya fosfat ester (FPM contası için) |
|
Viskozite aralığı (mm ²/s) |
10 ila 800 |
|
Sıvı sıcaklık aralığı (℃) |
-30 ila+80 |
Özellikler:
▶ Sandviç Plaka Tasarımı
▶ Din 24 340'a taşıma deseni, A, ISO 4401 ve CETOP - RP 121H
▶ İki servis bağlantı noktasının ana veya pilot akışının sınırlandırılması
▶ Metre-In veya Metre-Out Kontrolü.
Başvuru:
Çift Gaz Kelesi Çek valfleri Z2FS 10, bir veya iki servis bağlantı noktasında ana veya pilot yağ akışını sınırlamak için kullanılır. İKİ SYMETRİK DÜZENLENMİŞ VERİLMEDE SINIRLI/ÇEKME VALLARI (ayarlanabilir gaz kelebeği makaraları vasıtasıyla) ve diğer yönde serbest dönüş akışına izin verir.
Vanalar Tip Z 2 FS10 ... 20b/... sandviç plakası tasarımında çift gaz kelebeği/çek valflerdir.
Ana akış sınırlayıcı
Bir aktüatörün hızını (ana akış sınırlaması) değiştirmek için yönlü valf ve alt plaka arasında çift gaz/çek valf takılmıştır.
Pilot Akış Sınırlama
Pilot tarafından çalıştırılan yönlü vanalar durumunda, çift gaz kelebeği/çek valfi pilot boğma ayarlaması (pilot akış sınırlaması) olarak kullanılabilir. Bu durumda, ana valf ve pilot valf arasına yerleştirilir.
Çift gaz kelebeği/çek valfının yapısı, Tip Z 2 FS10 ... 20B
Z2 FS10 Hidrolik Sistemleri Prensibi ... 20B
