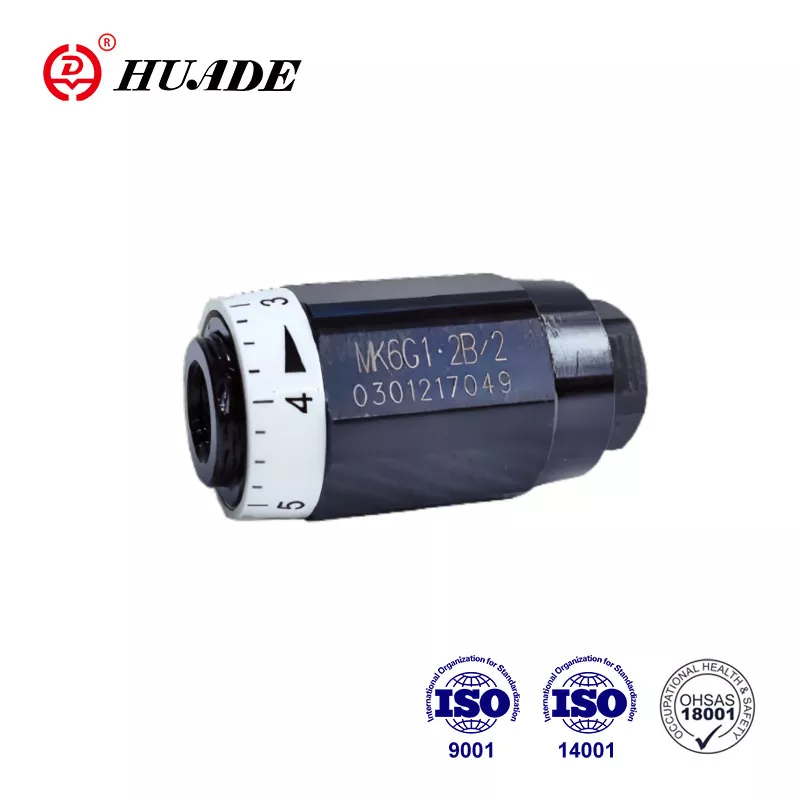

Valf tipleri Mk, basınca ve viskoziteye bağlı gaz kelebeği çek valfleridir. Huade Hydraulic tarafından üretilen bu valf, en yaygın kullanılan akış valfidir. Huade® hidrolik akış valfleri birçok tüketicinin ilgisini çekti. Huade, Çin'de tanınmış bir ticari markadır. Fabrika, ürün kalitesini sıkı bir şekilde kontrol etmek için dünyanın her yerinden ithal edilen 750'den fazla makineye sahiptir. MK gaz kelebeği çek valflerinin ürün ambalajı, standart kartonlar, vakumlu ambalajlar veya kontrplak kutular kullanılarak özelleştirilebilir.
|
Teknik veriler (bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
|||||||
|
Boyut |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maksimum akış (L/dak) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Basınç (MPa) |
31,5'a kadar |
||||||
|
Çatlama basıncı (MPa) |
0,05 (MK Tipi) |
||||||
|
Basınç sıvısı |
Mineral yağ veya Fosfat esteri |
||||||
|
Viskozite aralığı(mm²/s) |
10 ila 800 |
||||||
|
Basınçlı sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
||||||
Özellikler:
▶ Doğrudan hat içi montaja uygundur
▶ Basınca ve viskoziteye bağlı
Başvuru:
Bu valf, doğrudan boru hattına monte edilen boru şeklinde bir gaz kelebeği çek valfidir. Valfin gaz kelebeği portu eksenel üçgen oluk yapısını benimser ve 7 spesifikasyona ve iki bağlantı dişine sahiptir. Gaz kelebeği valfi MK'nin ana işlevi, aktüatörün hızını kontrol etmektir.
Akışın vanadan kısma yönünde geçmesiyle birlikte yay ve akışkan, popeti yuvasına bastırarak akışı bloke eder. Akışkan, yan delik vasıtasıyla mahfaza (2) ile ayarlanabilir manşon (1) arasında oluşturulan kısma noktasına akar. Ters yönde akışkan basıncı popetin yüzüne etki ederek onu yuvasından kaldırır ve sıvının valf içerisinden serbestçe, kısılmadan akmasına izin verir. Aynı zamanda halka şeklindeki boşluktan akan sıvının bir kısmı istenen kendi kendini temizleme etkisini üretir.
MK tipi gaz kelebeği çek valfinin yapısı
MK tipi gaz kelebeği çek valfinin sembolleri
