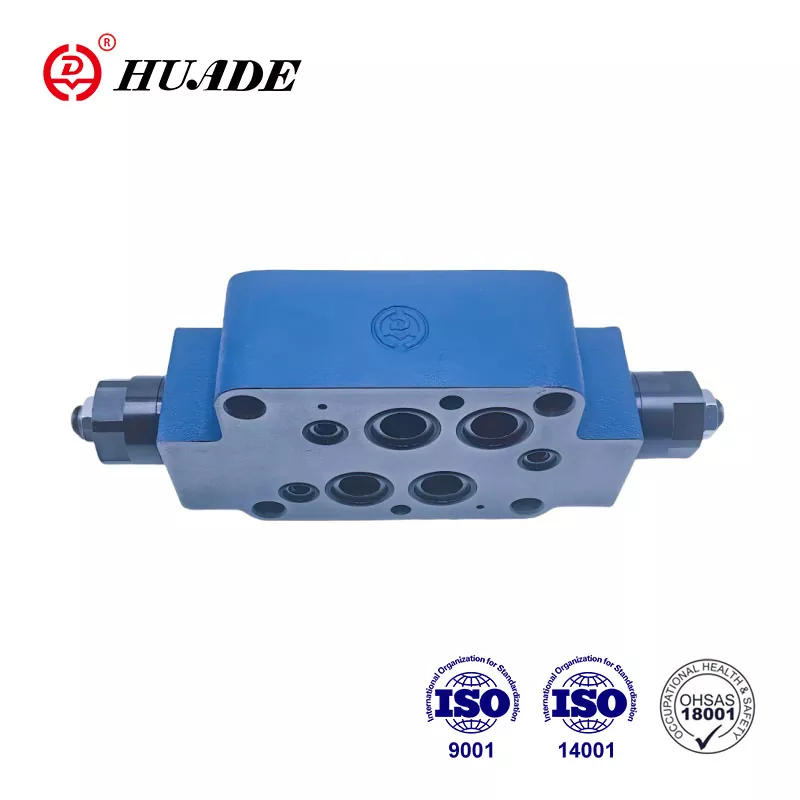

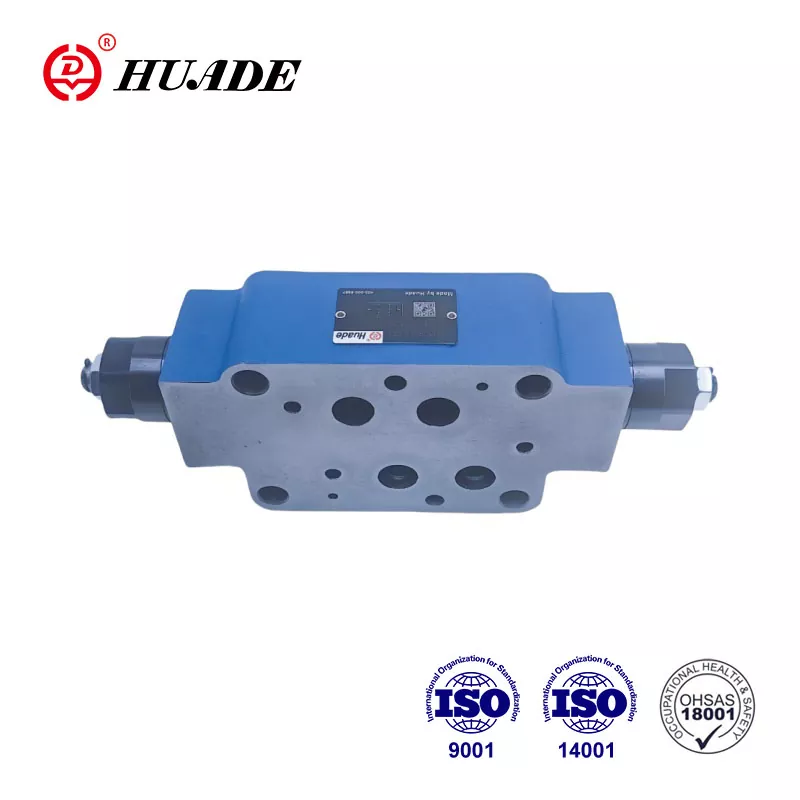

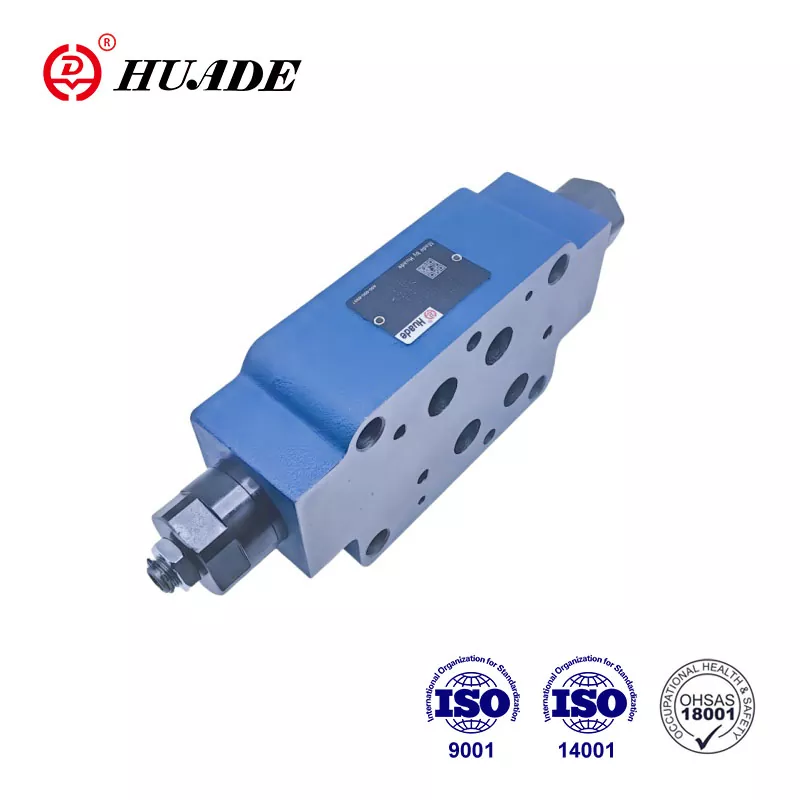

Sandviç Plaka Tasarım Valfleri Tip Z 2 FS 16 çift gaz/çek valflerdir. Bu valfin işlevi giriş veya çıkış akışını kontrol etmektir. Huade® Z 2 FS 16'nın Rexroth® Z2FS 16 3XB'nin yerini alabilmesi esas olarak Rexroth ile uzun vadeli işbirliğinden kaynaklanmaktadır. Fabrika ürün kalitesini kesinlikle kontrol eder ve tüm gaz kelebeği çek valfleri uluslararası standartları karşılar.
|
Teknik veriler (bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
|||
|
Boyut |
6 |
16 |
22 |
|
Maksimum akış (l/dk) |
80 |
250 |
350 |
|
Maksimum çalışma basıncı (MPA) |
31.5 |
35 |
|
|
Basınç sıvısı |
Mineral yağı (NBR contası için) veya fosfat ester (FPM contası için) |
||
|
Viskozite aralığı (mm ²/s) |
10 ila 800 |
||
|
Sıvı sıcaklık aralığı (℃) |
-30 ila+80 |
||
Özellikler:
▶ Sandviç Plaka Tasarımı
▶ Din 24 340'a taşıma deseni, A, ISO 4401 ve CETOP - RP 121H
▶ Ana veya pilot akışın iki servis bağlantı noktası ile sınırlandırılması
▶ Metre-In veya Metre-Out Kontrolü.
Başvuru:
Gaz kelebeği çek valfleri Z 2 FS 16, bir veya iki servis bağlantı noktasında ana veya pilot yağ akışını sınırlamak için kullanılır.
Vanalar Tip Z 2 FS 16, sandviç plakası tasarımında çift gaz kelebeği/çek valflerdir. Simetrik olarak düzenlenmiş iki gaz kelebeği/çek valfı (ayarlanabilir gaz kelebeği makaraları vasıtasıyla) bir yönde sınırlar ve diğer yönde serbest geri dönüş akışına izin verir.
Ana akış sınırlayıcı
Bir aktüatörün hızını (ana akış sınırlaması) değiştirmek için yönlü valf ve alt plaka arasında çift gaz/çek valf takılmıştır.
Pilot Akış Sınırlama
Pilot tarafından çalıştırılan yönlü vanalar durumunda, çift gaz kelebeği/çek valfi pilot boğma ayarlaması (pilot akış sınırlaması) olarak kullanılabilir. Bu durumda, ana valf ve pilot valf arasına yerleştirilir.
Çift gaz kelebeği/çek valfının yapısı, Tip Z 2 FS 16 3XB
Hidrolik sistemler prensibi
