Bu vanalar çevremizde her yerdedir. Bunları temel kazan ekskavatörlerde, depolardaki kutuları hareket ettiren forkliftlerde ve hatta uçak kontrol sistemlerinde bile bulabilirsiniz. Bu valfler olmadan ağır makinelerin kontrol edilmesi mümkün olmazdı.
Bu Valfler Nasıl Çalışır?
Ana Parçalar
Her hidrolik yön kontrol valfinde birlikte çalışan üç temel parça bulunur:
1. Valf Gövdesi
Valf gövdesi her şeyin gerçekleştiği ev gibidir. Genellikle çelik veya alüminyum gibi güçlü malzemelerden yapılır. İçerisinde port adı verilen özenle açılmış delikler bulunmaktadır. Bu bağlantı noktalarının özel adları vardır:
- P bağlantı noktası:Basınçlı sıvının girdiği yer
- T bağlantı noktası:Sıvının tanka döndüğü yer
- A ve B bağlantı noktaları:Sıvının silindirleri veya motorları hareket ettirmek için gittiği yer
2. Kontrol Elemanı
Bu aslında sıvıyı yönlendiren hareketli kısımdır. İki ana tür vardır:
Makara:Daha geniş kesitli, kaleme benzeyen yuvarlak, kayan bir parça. İleri geri kayarken sıvı için farklı yolları açar ve kapatır.
Popet:Şişedeki mantar gibi çalışan koni şeklinde bir parça. Kapatıldığında çok sıkı bir şekilde kapanır ancak sıvının geçmesine izin vermek için açılabilir.
3. Aktüatör
Kontrol elemanını hareket ettiren şey budur. Yaygın türler şunları içerir:
- Vanayı güvenli bir konuma geri iten yaylar
- Güç verildiğinde hareket eden solenoidler (elektrik mıknatısları)
- Elle çalıştırma için manüel kollar
- Sistemin kendi basıncını kullanan pilot kontroller
Sıvı Nasıl Akıyor?
Hidrolik silindirle ilgili basit bir örnek kullanalım:
Nötr Konum:Valf orta konumdayken silindir yerinde kalır. Valf tasarımına bağlı olarak sıvı bloke edilebilir veya tanka geri dönmesine izin verilebilir.
Konumu Uzat:Valf, basınç portunu (P) A portuna bağlayarak silindiri uzatmak için sıvı gönderir. Aynı zamanda silindirin diğer tarafındaki sıvı da B portundan tanka (T) geri akar.
Geri Çekme Konumu:Şimdi valf değişiyor. Basınç, silindiri geri çekmek için B portuna giderken, sıvı A portundan tanka geri döner.
Hidrolik Yön Kontrol Valflerinin Çeşitleri
İç Tasarıma Göre
Makara Valfleri
Bunlar en yaygın türlerdir. Makara, farklı akış yolları oluşturmak için valf gövdesinin içinde kayar.
İyi noktalar:
- Birden fazla pozisyona sahip karmaşık operasyonları yönetebilir
- Sıvı akışına karşı düşük direnç
- Çok yönlü ve yaygın olarak kullanılan
O kadar iyi değil:
- Küçük boşluklar bir miktar sıvının içeriye sızmasına neden olur
- Sıvı kirliyse sıkışabilir
Popet Vanalar
Bunlar, koltuğa sıkıca yapışan koni veya top şeklindeki elemanları kullanır.
İyi noktalar:
- Neredeyse hiç iç sızıntı yok
- Kirli sıvıyla iyi çalışın
- Ağır yükleri tutmak için harika
O kadar iyi değil:
- Basit açma/kapama işlevleriyle sınırlıdır
- Çalıştırmak için daha fazla güce ihtiyaç var
Nasıl Çalıştırıldıklarına Göre
Manuel Vanalar:Kollar, düğmeler veya düğmeler kullanılarak elle çalıştırılır. Basit ve güvenilirdir ancak bunları çalıştıracak birinin orada olması gerekir.

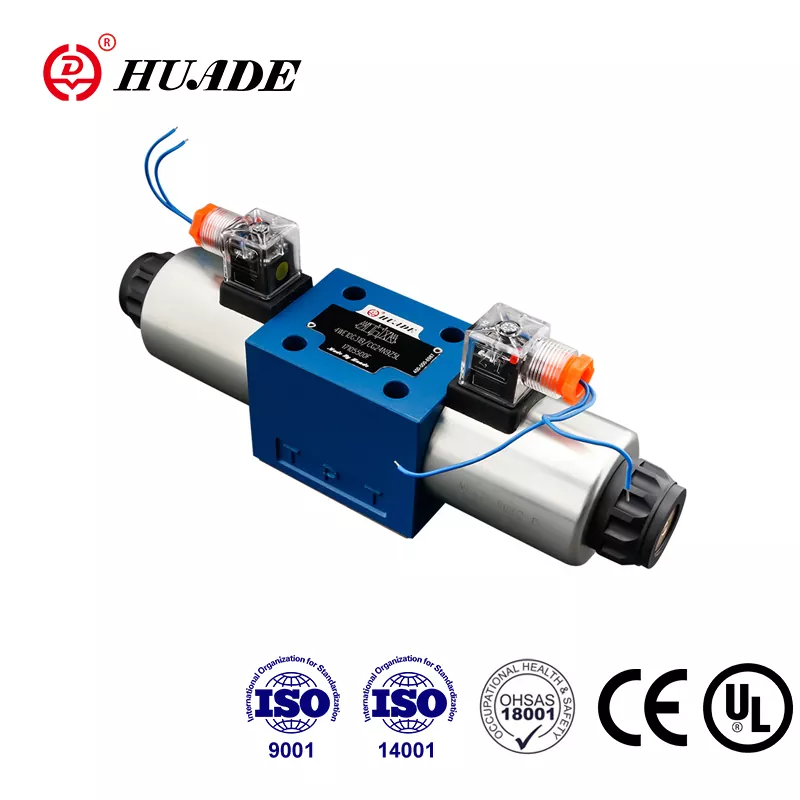

Solenoid Valfler:Çalıştırmak için elektrik gücünü kullanın. Bunlar otomatik sistemler için mükemmeldir ve bilgisayarlar tarafından kontrol edilebilir.
Pilot Kumandalı Vanalar:Ana valfi hareket ettirmek için sistemin kendi hidrolik basıncını kullanın. Bu, büyük bir vanayı kontrol etmek için küçük bir vana kullanmaya benzer; yüksek akışlı uygulamalar için idealdir.
Kontrol Hassasiyetine Göre
Açma/Kapama Vanaları:Tamamen açık veya tamamen kapalı olan basit anahtarlar. Bir ışık anahtarı gibi; ya açıktır ya da kapalıdır.
Oransal Valfler:Bunlar, ışıklar için dimmer anahtarı gibi kısmen açılabilir. Kontrol sinyalini ne kadar yükseltirseniz vana o kadar fazla açılır. Bu size yumuşak hız kontrolü sağlar.
Servo Valfler:Uçak veya hassas üretim ekipmanı gibi son derece hassas kontrol gerektiren uygulamalarda kullanılan en hassas tip.
Önemli Özellikler ve Spesifikasyonlar
Merkez İşlevleri
Spool valfler için nötr (merkez) konumda ne olduğu çok önemlidir:
Kapalı Merkez:Tüm bağlantı noktaları engellendi. Bu, silindiri yerine kilitler ancak pompanın daha fazla çalışmasını sağlar.
Açık Merkez:Basınç portu tanka bağlanır. Bu, pompanın basınçsız çalışmasına izin vererek enerji tasarrufu sağlar ancak silindir sürüklenebilir.
Tandem Merkezi:Daha iyi yük tutuşu sağlarken bir yandan da enerji tasarrufu sağlayan bir uzlaşma.
Temel Performans Rakamları
- Basınç Değeri:Valfin ne kadar basıncı güvenli bir şekilde kaldırabileceği. Genellikle PSI veya bar cinsinden ölçülür.
- Akış Hızı:Dakikada ne kadar sıvı geçebilir? Genellikle dakika başına galon (GPM) veya dakika başına litre cinsinden ölçülür.
- Tepki Süresi:Valfın bir kontrol sinyaline ne kadar hızlı tepki verdiği. Hızlı hareket gerektiren uygulamalar için önemlidir.
- Basınç Düşüşü:Sıvı valftan akarken ne kadar basınç kaybedilir. Verimlilik açısından daha düşük olması daha iyidir.
Valf Sembolleri ve Standartları
Mühendisler hidrolik diyagramlarda valfleri göstermek için özel semboller kullanırlar. Bu semboller uluslararası standartlara (ISO 1219) uygundur, böylece dünya çapındaki mühendisler bunları anlayabilir.
Bir valf sembolü şunu gösterir:
- Her konumu temsil eden kutular
- Akış yollarını gösteren oklar
- Engellenen yolları gösteren T işaretli çizgiler
- Bağlantı noktalarını işaretleyen harfler (P, T, A, B)
- Yaylar ve solenoidler için semboller
Örneğin "4/3 valf", 4 port ve 3 konum anlamına gelir.
Ortak Uygulamalar
İnşaat Ekipmanları
Ekskavatörler bomu, kolu, kepçeyi ve paletleri bağımsız olarak çalıştırmak için çoklu yön kontrol valfleri kullanır. Operatörler, düzgün kontrol için oransal valflere sinyal gönderen kumanda kollarını kullanır.
Üretme
Montaj hatları bu valfleri robotik kolları, presleri ve konveyör sistemlerini kontrol etmek için kullanır. Solenoidle çalışan valfler, hassas zamanlama için bilgisayar komutlarına yanıt verir.
Tarım
Modern traktörler, pulluklar ve biçerdöverler gibi aletleri kontrol etmek için oransal valf bloklarını kullanır. Hatta bazı sistemler otomatik saha çalışması için GPS ile entegre olur.
Havacılık
Uçak, uçuş kontrolleri için son derece güvenilir servo valfler kullanır. Bu vanaların aşırı koşullarda bile mükemmel çalışması gerekir.
En İyi Üreticiler
Bosch Rexroth:Gelişmiş elektronik ve izleme yeteneklerine sahip yüksek kaliteli vanalarla tanınır.
Parker Hannifin:Temel endüstriyel vanalardan özel mobil ekipman vanalarına kadar geniş bir yelpaze sunar.
Eaton (Vickers):Zorlu koşullarda uzun süre dayanabilen ağır hizmet valfleriyle ünlüdür.
Danfoss:Mobil hidrolik ve enerji tasarruflu sistemlerde uzmandır.
- - HYDAC:Kompakt kartuş valfleri ve özel manifold çözümleriyle tanınır.
Kurulum ve Bakım
Doğru Valfi Seçmek
Şu faktörleri göz önünde bulundurun:
- Basınç ve akış gereksinimleri: Sistem ihtiyaçlarınızı eşleştirin
- Kontrol tipi: Basit görevler için açma/kapama, değişken hız için oransal
- Çevre: Koşullarınıza uygun contaları ve kaplamaları seçin
- Güvenlik: Güvenli çalışmayı sağlayan merkezi işlevleri seçin
Yaygın Sorunlar ve Çözümler
Vana Çalışmıyor:
- Solenoid valflerdeki elektrik bağlantılarını kontrol edin
- Pilotla çalıştırılan valfler için yeterli hidrolik basıncı doğrulayın
- Mekanik engelleri arayın
Yavaş veya Düzensiz Çalışma:
- Kirli hidrolik sıvısını temizleyin veya değiştirin
- Sistemde hava olup olmadığını kontrol edin
- Aşınmış valf bileşenlerini kontrol edin
Dış Sızıntılar:
- Aşınmış contaları ve contaları değiştirin
- Montaj yüzeyinin düzlüğünü kontrol edin
- Uygun cıvata torkunu doğrulayın
En İyi Uygulamalar
Kurulum:
- Kurulum sırasında her şeyi temiz tutun
- Uygun contalar ve sızdırmazlık bileşikleri kullanın
- Cıvataları belirtilen tork değerlerine kadar sıkın
Operasyon:
- Temel işlevi kontrol etmek için düşük basınçla başlayın
- Sistem sıcaklığını ve basıncını izleyin
- Uygun filtrelemeyle hidrolik sıvısını temiz tutun
Bakım:
- Valf çalışmasını düzenli olarak test edin
- Hidrolik sıvısını programa göre değiştirin
- Detaylı bakım kayıtlarını tutun
Geleceğin Trendleri
Hidrolik valf endüstrisi gelişmeye devam ediyor:
Akıllı Vanalar:Yeni valfler, durumlarını ve performanslarını bildirebilen sensörler ve elektronikler içerir. Bu, ne zaman bakım gerektiğinin tahmin edilmesine yardımcı olur.
Enerji Verimliliği:Üreticiler daha az enerji harcayan, işletme maliyetlerinin ve çevresel etkinin azaltılmasına yardımcı olan vanalar geliştiriyor.
Entegrasyon:Vanalar daha kompakt hale geliyor ve diğer sistem bileşenleriyle entegre oluyor, böylece sızıntı noktaları ve kurulum süresi azalıyor.
Dijital Kontrol:Daha fazla vana, dijital kontrol sistemleri ve Nesnelerin İnterneti (IoT) ağlarıyla çalışacak şekilde tasarlanmıştır.
Hidrolik yön kontrol valfleri, modern makineleri mümkün kılan temel bileşenlerdir. Basit açma/kapama valflerinden gelişmiş servo sistemlere kadar bu cihazlar, elektrik veya mekanik sinyalleri kontrollü hidrolik güce dönüştürür.
Bu valflerin nasıl çalıştığını, farklı türlerini ve bunların nasıl seçileceğini ve bakımının nasıl yapılacağını anlamak, hidrolik sistemlerle çalışan herkes için çok önemlidir. Teknoloji ilerledikçe bu valfler daha akıllı, daha verimli ve dijital kontrol sistemleriyle daha entegre hale geliyor.
İster ağır ekipmanı çalıştırıyor olun, ister otomasyon sistemleri tasarlıyor olun, ister hidrolik makinelerin bakımını yapıyor olun, yön kontrol valfleri bilgisi daha etkili ve güvenli çalışmanıza yardımcı olacaktır.
Uygulamanız için doğru vanayı seçerek ve bakımını doğru şekilde yaparak güvenilir çalışma ve uzun servis ömrü sağlayabilirsiniz. Önemli olan sistem gereksinimlerinizi anlamak ve bunları uygun valf teknolojisiyle eşleştirmektir.
Şüpheye düştüğünüzde hidrolik sistem uzmanlarına veya valf üreticilerine danışmayı unutmayın. Benzersiz uygulama ihtiyaçlarınız için özel rehberlik sağlayabilir ve optimum sistem performansını sağlamaya yardımcı olabilirler.
