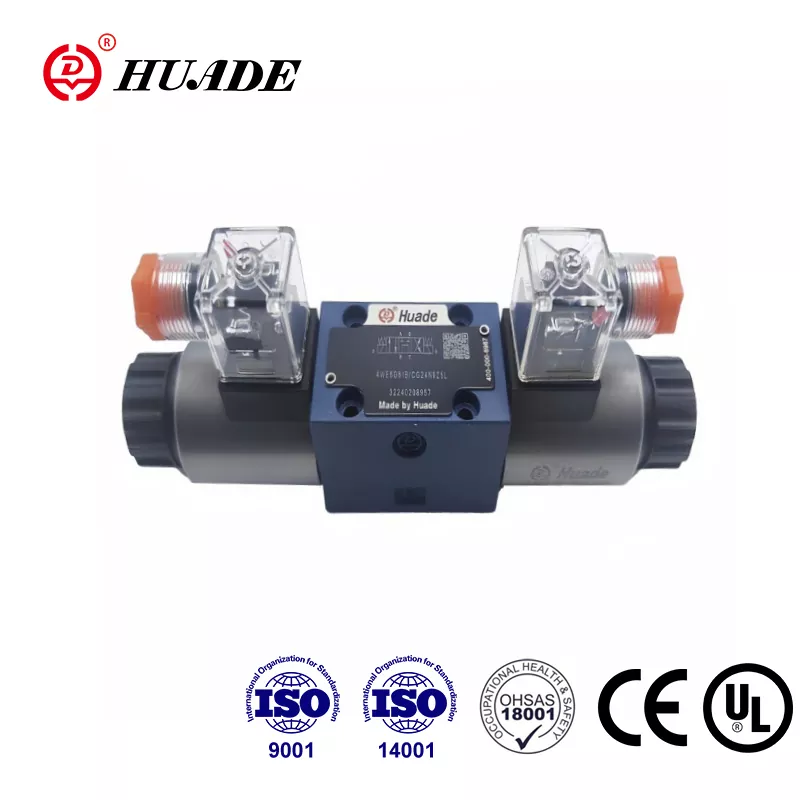

Hidrolik sistemlerle çalışırken doğru yön kontrol valfini seçmek, ekipmanınızın performansında ve güvenilirliğinde büyük fark yaratabilir. Rexroth 4WE 6 Y yön kontrol valfi, endüstriyel hidrolikte güvenilir bir bileşen olarak ününü kazanmıştır ve onu özel kılan şeyin ne olduğunu anlamak, uygulamanız için doğru seçim olup olmadığına karar vermenize yardımcı olabilir.
Yön Kontrol Valfı Nedir?
4WE 6 Y modelinin detaylarına girmeden önce yön kontrol valflerinin ne işe yaradığını anlamak faydalı olacaktır. Bu valfler, hidrolik sistemlerde hidrolik sıvının nereye aktığını kontrol eden temel bileşenlerdir. Sıvının yolunu değiştirerek silindirin hangi yöne hareket edeceğini veya motorun o yöne mi yoksa başka yöne mi döneceğini belirlerler. Bunları, hidrolik sıvının gitmesi gereken yere yönlendiren trafik kontrolörleri olarak düşünün.
Rexroth 4WE 6 Y yön kontrol valfi, solenoidle çalışan valfler kategorisine girer; bu, valfin konumunu değiştirmek için elektrik sinyallerini kullandığı anlamına gelir. Bu elektrik kontrolü, hassas zamanlamanın önemli olduğu otomatik sistemlere entegrasyonu kolaylaştırır.

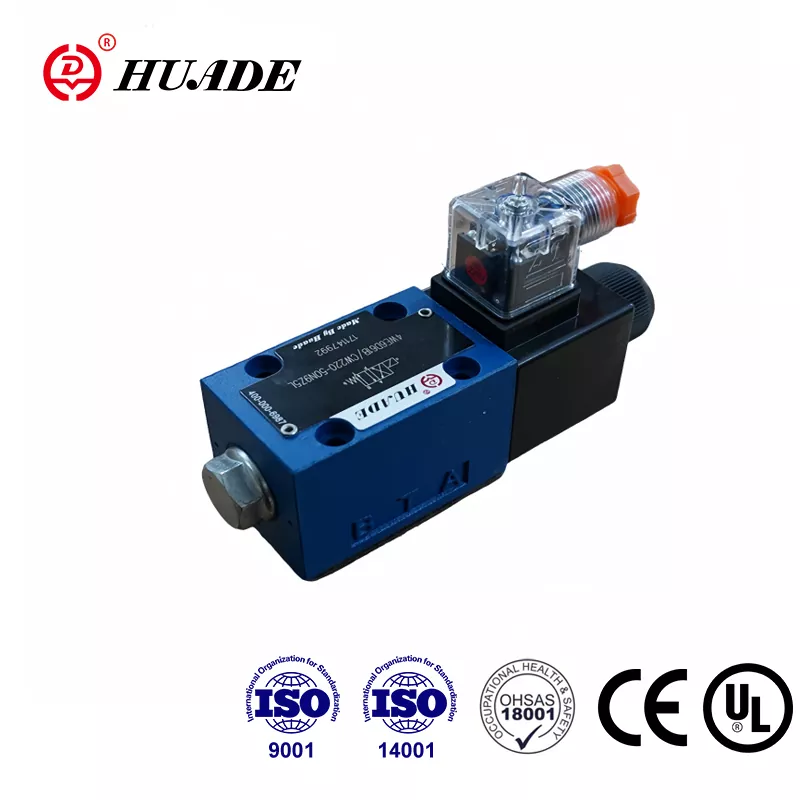

4WE 6 Y Tasarımının Temelleri
4WE 6 Y, endüstriyel hidrolikte en yaygın boyutlardan biri olan NG 6 boyut standardına göre üretilmiştir. Bu boyut dünyanın farklı yerlerinde CETOP 3 veya ISO 4401-03 olarak da bilinmektedir. Bunun sizin için anlamı, vananın standart montaj modellerine uyması, kurulumu basit hale getirmesi ve ileride ihtiyaç duyulduğunda değiştirilmesini kolaylaştırmasıdır.
Vana 4 yollu, 2 konumlu vana olarak çalışır. Daha basit bir ifadeyle, hidrolik hatları bağlamak için dört bağlantı noktasına sahiptir ve iki farklı akış konfigürasyonu arasında geçiş yapabilir. Adındaki "Y", sıvının her konumda tam olarak nasıl akacağını belirleyen, valf içindeki özel makara tasarımını ifade eder.
4WE 6 Y yön kontrol valfinin dikkate değer özelliklerinden biri doğrudan etkili tasarımıdır. Daha büyük bir ana valfi hareket ettirmek için küçük bir kontrol sinyaline ihtiyaç duyan pilotla çalıştırılan valflerin aksine, bu valfin solenoidi, sıvı akışını kontrol eden makarayı doğrudan hareket ettirir. Bu tasarım genellikle daha hızlı yanıt süreleri sunar, ancak bu, valfin son derece yüksek akış hızları yerine orta düzeyde akış hızlarıyla en iyi şekilde çalıştığı anlamına gelir.
Y-Biriktirme Yapılandırması Nasıl Çalışır?
Rexroth 4WE 6 Y yön kontrol valfindeki Y makarası konfigürasyonu, belirli bir akış modeli oluşturur. Solenoide enerji verilmediğinde valf dinlenme konumunda kalır. Bu durumda, pompadan gelen basınç bir çalışma portuna bağlanırken diğer çalışma portu tanka boşalır. Solenoide enerji verdiğinizde makara bu bağlantıları tersine çevirecek şekilde kayar.
Bu anahtarlama davranışı 4WE 6 Y'yi özellikle pilot valf olarak kullanışlı kılar. Birçok hidrolik sistemde, özellikle de büyük ana valflere sahip olanlarda, 4WE 6 Y, daha büyük valfe ne yapması gerektiğini söyleyen kontrol beyni olarak görev yapar. Pilot basıncı ana vananın bir tarafına veya diğer tarafına göndererek daha büyük vananın ağır akış gereksinimlerini karşılamasına ve hareket etmesine neden olur.
Valf, birçok konfigürasyonda kilitleme mekanizması adı verilen mekanizmayı kullanır. Bu, solenoide enerji verdiğinizde ve valf konumunu değiştirdiğinde, siz gücü kestikten sonra bile orada kalacağı anlamına gelir. Siz tekrar enerji verene kadar geri dönmeyecek. Bu özellik, solenoidi sürekli olarak beslemenize gerek olmadığından enerji tasarrufu sağlar.
Basınç ve Akış Yetenekleri
Rexroth 4WE 6 Y yön kontrol valfi, ana bağlantı noktalarında yaklaşık 5.000 psi'ye karşılık gelen 350 bar'a kadar çalışma basınçlarını karşılayabilir. Bu, piyasadaki birçok ekonomi valfinden oldukça yüksektir. Tank portu standart versiyonlarda 160 bar'a kadar basınç taşıyabilir, bazı modeller ise 210 bar olarak derecelendirilmiştir.
Akış kapasitesi açısından valf, dakikada 80 litreye kadar veya kabaca dakikada 21 galona kadar idare edebilir. Bu, onu orta aralıktaki hidrolik uygulamalar için uygun hale getirir. Sisteminizin daha büyük akışları idare etmesi gerekiyorsa, bu vanayı genellikle akışın tamamını doğrudan idare etmek yerine daha büyük bir ana vana için pilot kontrol olarak kullanırsınız.
Bu derecelendirmelerin belirli koşullar altında maksimum yetenekleri temsil ettiğini belirtmekte fayda var. Gerçek dünya uygulamalarında, gerçek basınç düşüşleri ve akış yönetimi, hidrolik sıvınızın viskozitesi ve her konumdaki valf boyunca belirli akış yolları gibi faktörlere bağlıdır.
Islak-Pin Solenoid Teknolojisi
Rexroth 4WE 6 Y yön kontrol valfini diğerlerinden ayıran temel özelliklerden biri ıslak pinli solenoid tasarımıdır. Bu konfigürasyonda, solenoidin pistonu, hidrolik sıvıdan uzakta izole edilmek yerine doğrudan hidrolik sıvının içinde bulunur. Bu olağandışı görünse de aslında birçok avantaj sağlar.
Hidrolik sıvı, solenoid için hem soğutucu hem de yağlayıcı görevi görür. Bu, solenoidin daha uzun süre dayanmasına ve milyonlarca döngüde daha güvenilir şekilde çalışmasına yardımcı olur. Sıvı, elektromanyetik bobin tarafından üretilen ısıyı emer ve onu uzaklaştırarak bobine zarar verebilecek veya manyetik kuvvetini azaltabilecek aşırı ısınmayı önler.
Islak pimli tasarım aynı zamanda hidrolik sistemi boşaltmadan veya basınç içeren bileşenlere zarar vermeden solenoidin çıkarılıp değiştirilebileceği anlamına da gelir. Hatta bazı modellerde bobini 90 derece veya kendi etrafında tamamen döndürerek elektrik bağlantısını özel kurulumunuz için daha erişilebilir hale getirebilirsiniz.
Ancak bu tasarım, hidrolik sıvınıza belirli gereksinimler getirir. Yağın solenoidin dahili bileşenleriyle uyumlu olması gerekir. Rexroth, zamanla valfin küçük iç kanallarını tıkayan birikintiler oluşturabileceğinden, belirli çinko bazlı katkı maddeleri içeren hidrolik yağların kullanılmasına karşı özellikle uyarıda bulunur.
Akışkan Uyumluluğu ve Temizlik
4WE 6 Y yön kontrol valfi, standart mineral hidrolik yağların yanı sıra çeşitli yangına dayanıklı sıvı türleriyle de çalışır. Standart contalar, çoğu mineral yağla çalışan ve -30°C ila +80°C sıcaklık aralığında çalışan NBR'den (nitril kauçuk) yapılmıştır. Farklı akışkanlarla veya daha yüksek sıcaklıklarla uyumluluğa ihtiyacınız varsa FKM (florokarbon) contalar opsiyonel olarak mevcuttur.
Hidrolik sıvınızı temiz tutmak, Rexroth 4WE 6 Y yön kontrol valfinin uzun vadeli güvenilirliği açısından kritik öneme sahiptir. Valf, ISO 4406 sınıf 20/18/15 veya daha iyi sıvı temizliği gerektirir. Pratik açıdan bu, genellikle 10 mikron veya daha ince dereceli filtrelerle etkili filtrelemeye ihtiyacınız olduğu anlamına gelir.
Kirlenmiş sıvı, yön kontrol valflerindeki sorunların en yaygın nedenlerinden biridir. Sıvıdaki parçacıklar makaranın ve deliğin hassas yüzeylerini çizerek zamanla iç sızıntıyı artırabilir. Ayrıca makaranın yapışmasına neden olarak yavaş veya eksik vites değiştirmeye neden olabilirler. Düzgün bakımı yapılan bir filtreleme sistemi bu sorunları önler ve vananın servis ömrünü önemli ölçüde uzatır.
Elektrik Seçenekleri ve Bağlantılar
4WE 6 Y yön kontrol valfi, farklı güç sistemlerine uyum sağlayacak çeşitli voltaj seçenekleriyle birlikte gelir. Yaygın seçenekler arasında birçok endüstriyel kontrol sisteminde standart olan 24V DC'nin yanı sıra 110V veya 230V gibi AC voltajları bulunur. Valfin güç tüketimi tipik olarak 30 watt civarındadır.
Bir vana sipariş ettiğinizde model numarası size tam olarak hangi voltaja ihtiyaç duyduğunu söyler. Örneğin model tanımındaki "G24" 24V DC, "W230" ise 230V AC anlamına gelir. Elektrik bağlantısı genellikle DIN EN 175301-803 spesifikasyonlarını karşılayan standart 3 pinli konnektör olarak gelir, ancak diğer konnektör tipleri de mevcuttur.
Valfin bazı versiyonları, model kodunda tipik olarak "N9" olarak belirtilen, manuel geçersiz kılma özelliği içerir. Bu, elektrik gücü mevcut olmadığında valfi kaydırmak için makarayı manuel olarak itmenize olanak tanır; bu, kurulum veya sorun giderme sırasında yardımcı olabilir. Ancak bu manuel geçersiz kılmanın sınırlamaları vardır ve yalnızca tank basıncı 50 barın altında olduğunda kullanılmalıdır.
Kurulum Gereksinimleri
Rexroth 4WE 6 Y yön kontrol valfinin doğru şekilde takılması basittir ancak ayrıntılara dikkat edilmesi gerekir. Valf, dört montaj cıvatası kullanılarak standart bir NG 6 manifolduna veya alt plakaya monte edilir. Uygun sızdırmazlığın sağlanması için montaj yüzeyinin belirli düzlük ve pürüzsüzlük gereksinimlerini karşılaması gerekir; genellikle Rz 4'ten daha pürüzlü olmamalıdır.
Tork özellikleri düşündüğünüzden daha önemlidir. Rexroth, standart metrik cıvatalar için montaj cıvatalarının 9 Nm'ye kadar sıkılmasını belirtir. Belirli İngiliz ölçülerindeki cıvataları kullanıyorsanız, farklı diş özelliklerini hesaba katmak için teknik özellikler biraz değişir. Cıvataların gereğinden az sıkılması dış sızıntılara yol açabilir, aşırı sıkılması ise valf gövdesini bozabilir ve makaranın sıkışmasına neden olabilir.
Vanayı takarken tüm port bağlantılarının temiz ve kirden arınmış olduğundan emin olun. Kurulum sırasında ortaya çıkan küçük parçacıklar bile daha sonra sorunlara neden olabilir. Ayrıca hidrolik basınç uygulamadan önce elektrik bağlantılarını doğrulamak, valfin düzgün bir şekilde hareket ettiğinden ve herhangi bir kablolama sorunu yaşamadığından emin olmak iyi bir uygulamadır.
Performans Özellikleri
Rexroth 4WE 6 Y yön kontrol valfi, enerji verildiğinde 20 ila 70 milisaniye ve enerji kesildiğinde 10 ila 60 milisaniye aralığında tepki süreleri sunar. Bu süreler sıvının viskozitesi, çalışma basıncı ve akış koşulları gibi faktörlere bağlı olarak değişebilir.
Tüm makara tipi valfler gibi 4WE 6 Y'nin de tasarımı gereği bir miktar dahili sızıntı vardır. Akışı engellemesi gerekirken bile küçük miktarlarda sıvı makaranın üzerinden kayar. Bu sızıntı normaldir ve uygun yağlama için gereklidir, ancak bu, valfin, bir yükü herhangi bir hareket olmadan uzun süre yerinde tutmanız gereken uygulamalar için uygun olmadığı anlamına gelir.
Makara ve delik arasında normal aşınma meydana geldiğinden, iç sızıntı valfin ömrü boyunca kademeli olarak artar. Bu mutlaka valfin derhal değiştirilmesi gerektiği anlamına gelmez, ancak izlenmesi gereken bir durumdur. Aşırı sızıntı sistem verimliliğini azaltabilir ve en sonunda optimum performansı korumak için valfin değiştirilmesini gerektirebilir.
Ortak Uygulamalar
4WE 6 Y yön kontrol valfi çok çeşitli endüstriyel uygulamalarda kullanım alanı bulur. Takım tezgahları genellikle bu valfleri sıkma cihazları veya takım değiştiriciler gibi yardımcı fonksiyonları kontrol etmek için kullanır. Plastik enjeksiyon kalıplama makineleri bunları çeşitli kontrol fonksiyonları için kullanır. Test standları ve mobil ekipmanlar da genellikle bu valfleri içerir.
Özellikle yaygın bir uygulama, 4WE 6 Y'nin daha büyük yön valfleri için pilot valf olarak kullanılmasıdır. Bu görevinde, daha büyük bir valfi kaydıran pilot basıncını kontrol ederek yüksek akışlı hidrolik sistemlerin elektronik kontrolüne olanak tanır. Bu pilot konfigürasyon, yalnızca yüksek akış kapasitesinin gerçekten gerekli olduğu yerlerde daha büyük vanalar kullanırken vananın güvenilirliğinden ve nispeten düşük maliyetinden yararlanır.
Valfin 350 bar'a kadar basınçlarda güvenilir bir şekilde çalışabilme yeteneği, onu düşük basınç valflerinin yeterli güvenlik marjları sağlayamayabileceği zorlu uygulamalar için uygun hale getirir. Bu basınç kapasitesi aynı zamanda valfin, basınç artışlarının olduğu veya hassas basınç kontrolünün her zaman sağlanamadığı sistemlerde etkili bir şekilde çalışabileceği anlamına gelir.
Bakım Hususları
Rexroth 4WE 6 Y yön kontrol valfi, spesifikasyonları dahilinde çalıştırıldığında nispeten az bakım gerektirir. En önemli bakım görevi hidrolik sıvısının uygun durumunu korumaktır. Bu, akışkan üreticisinin tavsiyelerine göre düzenli yağ değişimi ve filtre durumunun tutarlı bir şekilde izlenmesi anlamına gelir.
Valfin normalden daha yavaş tepki verdiğini veya tamamen kaymadığını fark ederseniz, bunun sorumlusu genellikle kirlenmedir. Filtrelerin kontrol edilmesi ve gerektiğinde değiştirilmesi genellikle bu sorunları çözer. Sıvının temizliğini sağladıktan sonra sorunlar devam ederse valfin kendisinin incelenmesi veya değiştirilmesi gerekebilir.
Solenoid bobin, valfi sistemden çıkarmadan değiştirilebilir, bu da arıza süresini en aza indirir. Bir bobin arızalanırsa, genellikle saatler yerine birkaç dakika içinde yedek parçanın takılmasını sağlayabilirsiniz. Bu modüler tasarım, ıslak pinli solenoid konfigürasyonunun pratik avantajlarından biridir.
Maliyet ve Kullanılabilirlik
Orijinal Rexroth 4WE 6 Y yön kontrol valfleri genellikle birkaç yüz dolara mal olur ve kesin fiyatlar belirli seçeneklere ve voltaj gereksinimlerine göre değişir. Bu fiyat noktası, vananın kaliteli yapısını ve performans yeteneklerini yansıtır. Özellikle Asyalı üreticiler tarafından daha ucuz alternatifler mevcut olsa da, Rexroth adı birçok mühendisin kritik uygulamalar için değer verdiği güvenilirlik konusunda bir üne sahiptir.
Valf, Rexroth distribütörleri ve birçok endüstriyel tedarik merkezi aracılığıyla yaygın olarak temin edilebilir. Standart NG 6 boyutlarına uygun olduğundan, tam performans özellikleri farklılık gösterse de ihtiyaç halinde diğer üreticilerin işlevsel olarak benzer valflerini de bulabilirsiniz.
Yüksek hacimli uygulamalar için seçeneklerin doğrudan Rexroth distribütörleri veya temsilcileriyle görüşülmesi bazen daha iyi fiyatlandırma veya teslimat süreleri sağlayabilir. Ayrıca özel ihtiyaçlarınız için tam olarak doğru konfigürasyonu seçtiğinizden emin olmanıza da yardımcı olabilirler.
Alternatifler Ne Zaman Düşünülmeli?
Rexroth 4WE 6 Y yön kontrol valfi birçok uygulamada üstün performans sergilese de her zaman en iyi seçim değildir. Uygulamanız yükün tutulması için kesinlikle hiçbir iç sızıntı gerektirmiyorsa, popet tarzı bir vana veya dengeleme vanası daha iyi hizmet verecektir. Sürgülü valflerdeki doğal sızıntı, onları bu sıfır sızıntı uygulamaları için uygunsuz hale getirir.
Basit açma-kapama anahtarlaması yerine oransal kontrol gerektiren uygulamalar için Rexroth, 4WRPEH serisi gibi oransal yön valfleri sunar. Bu valfler değişken akış kontrolü sağlar ve ara konumları koruyarak çok daha karmaşık kontrol yetenekleri sunar.
Akış gereksinimleriniz dakikada 80 litreyi aşarsa, daha büyük bir vana boyutuna veya 4WE 6 Y'nin daha büyük bir ana vana için pilot görevi göreceği bir konfigürasyona ihtiyacınız olacaktır. Vananın nominal akış kapasitesinin ötesinde kullanılması aşırı basınç düşüşlerine, ısı oluşumuna ve daha hızlı aşınmaya neden olabilir.
Son Düşünceler
Rexroth 4WE 6 Y yön kontrol valfi, valfin basınç ve akış özellikleri dahilinde güvenilir anahtarlama kontrolüne ihtiyaç duyan endüstriyel hidrolik sistemler için sağlam bir seçimi temsil eder. Islak pinli solenoid tasarımı mükemmel dayanıklılık sağlarken, standart NG 6 boyutu çoğu hidrolik sisteme kolay entegrasyon sağlar.
Bu vananın başarısı doğru uygulama ve kuruluma bağlıdır. Hidrolik sıvınızın temiz ve uyumlu olduğundan emin olmak, kurulum torku spesifikasyonlarına uymak ve vananın nominal çalışma parametreleri dahilinde kalmak size yıllar boyu güvenilir hizmet sağlayacaktır. Valfin doğrudan kontrol elemanı veya pilot valf olarak çalışabilme yeteneği, sistem tasarımında esneklik sağlar.
4WE 6 Y yön kontrol valfinin neyi iyi yaptığını ve sınırlamalarının nerede bulunduğunu anlamak, bunun hidrolik sisteminiz için doğru bileşen olup olmadığı konusunda bilinçli kararlar vermenize yardımcı olur. Doğru şekilde uygulandığında, her gün akışkan yön kontrolü gibi zorlu görevlerin üstesinden gelen güvenilir bir üründür.
