Bosch Rexroth 4WE 6 D yön kontrol valfi, modern hidrolik sistemlerin temel bir bileşenini temsil eder. Bu valf, hidrolik sıvının nereye gideceğini ve ne zaman hareket edeceğini söyleyen, elektrikle kontrol edilen bir yön değiştirici olarak çalışır. Standart NG6 boyutunda bir vana olarak, farklı markaların bir arada çalışmasını sağlayan uluslararası standartlar sayesinde dünya çapındaki sistemlere uyum sağlamaktadır. Tedarikçileri karşılaştırması, fiyatları kontrol etmesi veya teknik ayrıntıları anlaması gereken mühendisler, bu vananın orta ve yüksek basınçlı uygulamalar için hem güvenilirlik hem de esneklik sunduğunu göreceklerdir.
Temel İşlev ve Tasarımı Anlamak
4WE 6 D valfi, hidrolik sıvısını P, A, B ve T etiketli dört ana bağlantı noktası arasında değiştirerek kontrol eder. P bağlantı noktası pompaya bağlanır, A ve B bağlantı noktaları silindirler gibi aktüatörlere bağlanır ve T bağlantı noktası sıvıyı tanka geri gönderir. Valf bir elektrik anahtarı gibi çalışır ancak elektrik yerine hidrolik yağı için çalışır. Açtığınızda sıvı tek yönde akar. Kapattığınızda vana tasarımına bağlı olarak akış ya durur ya da tersine döner.
Valfin içinde, hassas bir şekilde işlenmiş bir deliğin içinde ileri geri kayan metal bir makara bulunur. Solenoid adı verilen bir elektromıknatıs, bobininden elektrik aktığında bu makarayı iter. 4WE 6 D, mühendislerin "ıslak armatür" tasarımı olarak adlandırdığı tasarımı kullanır; bu, solenoid pistonun doğrudan hidrolik yağın içine oturması anlamına gelir. Bu garip gelebilir ama aslında valfin daha uzun süre dayanmasını sağlar çünkü hareketli parçaların etrafında aşınan lastik contalar yoktur. Yağ ayrıca solenoidin soğutulmasına yardımcı olur ve çalışma sırasında gürültüyü azaltır.
Solenoid kapandığında, bir geri dönüş yayı makarayı başlangıç konumuna geri iter. Bu yay geri dönüşlü tasarım bir güvenlik özelliği sağlar çünkü elektrik gücü kesildiğinde valf otomatik olarak bilinen bir konuma döner. Yaydan gelen kuvvet, hem hareketli parçaların sürtünmesini hem de dönüş hattındaki herhangi bir basıncı yenmelidir; bu, daha sonra sistem tasarım sınırlarını tartıştığımızda önem kazanacaktır.
Valf gövdesi, ISO 4401-03, CETOP 3 ve DIN 24340 Form A dahil olmak üzere uluslararası montaj standartlarına uygundur. Bu standartlar, montaj deliklerinin ve port bağlantılarının tam konumunu tanımlar. Bu standardizasyon, Rexroth 4WE 6 D'nin Parker, Eaton veya diğer üreticilerin benzer valflerini, montaj plakasını yeniden tasarlamaya gerek kalmadan fiziksel olarak değiştirebileceği anlamına gelir. Satın alma yöneticileri için bu değiştirilebilirlik, tedarik zincirinde esneklik yaratır çünkü birden fazla satıcı, kıtlık veya fiyat görüşmeleri sırasında uyumlu parçalar sağlayabilir.
Basınç Değerleri ve Akış Kapasitesi
Rexroth 4WE 6 D yön kontrol valfi ciddi çalışma basınçlarının üstesinden gelir. P, A ve B ana bağlantı noktaları 350 bar'a kadar olan basınçlarda çalışabilir, ancak çoğu teknik belgede standart maksimum değer 315 bar olarak listelenir. Bunu perspektife koymak gerekirse, 315 bar inç kare başına yaklaşık 4.570 pound'a eşittir; bu da kabaca posta pulu büyüklüğünde bir alana baskı yapan küçük bir arabanın ağırlığına eşdeğerdir.
Akış kapasitesi DC veya AC solenoidi seçmenize bağlıdır. DC versiyonları dakikada 80 litreye kadar işleyebilirken, AC versiyonları genellikle dakikada 60 litreye kadar çıkabilir. Fark, elektromıknatıs tasarımından ve makarayı ne kadar hızlı hareket ettirebildiğinden kaynaklanmaktadır. Referans olarak, dakikada 80 litre bir küveti yaklaşık iki dakikada doldurabilir.
Ancak birçok tasarımcıyı şaşırtan kritik bir basınç sınırı vardır. Yağı tanka geri döndüren T portu 160 bar basıncı geçemez. Bu sınırlama, geri dönüş yayının ve solenoid kuvvetinin, geri dönüş hattından geri itilen basıncı güvenilir bir şekilde aşması gerektiğinden mevcuttur. Dönüş hattı basıncı çok yükselirse makara titreyebilir, düzgün şekilde kayamayabilir ve hatta hareketsiz kalması gerekirken bile hareket edebilir. Birden fazla valf arasında dönüş manifoldlarını paylaşan veya kısıtlamalarla uzun dönüş hatları kullanan sistemlerde, T portu basıncının sınırlar dahilinde kalmasını sağlamak için dikkatli hesaplama yapılması gerekir.
Basınç düşüşü ve akış arasındaki ilişki öngörülebilir bir model izler. Dakikada maksimum 80 litre akışta, valf tipik olarak yaklaşık 2,5 bar basınç kaybı yaratır. Bu enerji, hidrolik yağın taşıması gereken ısıya dönüşür. Nominal akışın veya basıncın sürekli olarak üzerinde çalışmak, ek soğutma kapasitesi gerektirir ve kabul edilebilir valf yanıtını korumak için özel gaz kelebeği bileşenlerine ihtiyaç duyabilir.
Yeni tasarımlar için 4WE 6 D'yi seçen mühendisler, sistem dönüş hattı basıncının yeterli güvenlik payı ile 160 bar sınırının oldukça altında kaldığını doğrulamalıdır. Hızlı valf değişimi sırasında veya birden fazla valf aynı anda geçiş yaptığında basınç artışlarıyla baş etmek için en az 20-30 barlık bir tampon bırakmak iyi bir kuraldır.
Biriktirme Konfigürasyonları ve Operasyonel Değişkenler
Valf isim plakalarına basılan harf ve sayı sembolleri, sıvının farklı konumlardan nasıl aktığını tam olarak açıklar. 4WE 6 D'deki "D", spesifik bir makara tasarımını, tipik olarak yay merkezli dört yollu konfigürasyonu belirtir. Orta konumda, bu makara hem P'den T'ye hem de A'dan B'ye bloke eder. Enerji verildiğinde P'yi A'ya ve B'yi T'ye bağlar, bu da bir silindiri uzatır. Enerji kesildiğinde yay makarayı merkeze döndürür ve silindir durur.
Rexroth, D tipinin ötesinde birçok farklı makara sembolü sunar. Bazıları, serbest yüzen aktüatörler için tüm portları orta konumda tanka bağlar. Diğerleri yükü tutmak için tüm bağlantı noktalarını engeller. Seçim, valf nötr konumdayken makinenin ne yapması gerektiğine bağlıdır. Bir baskı makinesinin bir yük tutma merkezine ihtiyacı olabilirken, bir malzeme taşıma sistemi, kurulum sırasında aktüatörlerin serbestçe hareket etmesini sağlayan bir şamandıra merkezinden faydalanabilir.
Valf gövdesi, genellikle küçük bir düğme veya düğmeyle işaretlenmiş bir manuel geçersiz kılma mekanizması içerir. Başlatma veya acil durumlarda teknisyenler, makarayı elektrik gücü olmadan mekanik olarak kaydırmak için bu geçersiz kılmayı zorlayabilir. Bu özellik, yeni sistemleri devreye alırken veya sorunları giderirken, mekanik işlevi elektrik kontrollerinden bağımsız olarak doğrulayabildiğiniz için çok önemlidir.
Bazı 4WE 6 D modelleri, mandal tasarımını belirten bir "OF" son ekini içerir. Bu versiyonlarda geri dönüş yayı yoktur, bunun yerine makarayı en son komut verilen pozisyonda kilitleyen mekanik bilyalar veya pimler kullanılır. Kısa bir elektrik darbesi makarayı kaydırır, ardından tetik sürekli güç olmadan onu orada tutar. Bu tasarım enerji tasarrufu sağlar ve ısıyı azaltır ancak makarayı yerinde tutmaya yardımcı olacak bir yay kuvveti olmadığından dönüş hattı basıncı stabilitesine ekstra dikkat gerektirir.
Hızlı valf değişiminin basınç şokları yarattığı uygulamalar için yumuşak anahtarlamalı varyantlar, makaraya işlenmiş hassas biçimde şekillendirilmiş oyuklar ve delikler kullanır. Bu özellikler, konumlar arasında anında geçiş yapmak yerine akış yollarını kademeli olarak açar ve kapatır. Sonuç, zamanla borulara ve bağlantı parçalarına zarar verebilecek su darbesi etkilerini azaltır. Standart yanıt süresi, solenoid tipine ve sistem basıncına bağlı olarak 10 ila 20 milisaniye arasındadır.
Elektriksel Özellikler ve Çevresel Sınırlar
4WE 6 D yön kontrol valfindeki solenoid bobinler sürekli çalışma için üretilmiştir, bu da aşırı ısınmadan süresiz olarak enerjili kalabilecekleri anlamına gelir. Nominal gerilimde bobin sıcaklığı artışı 30 derece Kelvin'in altında kalır ve beklenen ömür 10 milyon anahtarlama döngüsünü aşar. Bu dayanıklılık, vanayı, vanaların uzun süreler boyunca saniyede birkaç kez değiştirilebildiği yüksek çevrimli otomasyon için uygun hale getirir.
Mevcut voltajlar, 12, 24, 96 ve 205 voltluk DC seçeneklerini ve ayrıca 110 ve 230 voltluk AC seçeneklerini içerir. Bobinler, nominalden artı veya eksi yüzde 10'luk voltaj değişimlerini tolere eder; bu, güç kaynaklarında dalgalanma olduğunda bile vananın güvenilir şekilde çalışmasına yardımcı olur. Elektrik bağlantısı, üç kutuplu konnektörler için EN 175301-803 standardına uygundur. Konnektörler uygun şekilde eşleştirildiğinde IP65 koruma derecesine ulaşır, bu da her yönden gelen toza ve su jetlerine karşı dayanıklı oldukları anlamına gelir.
Bakım teknisyenlerinin takdir ettiği pratik özelliklerden biri çıkarılabilir, dönebilen bobindir. Elektrik konnektörünü çıkarabilir, solenoid bobini çıkarabilir, kablolamayı kolaylaştıracak herhangi bir konuma 360 derece döndürebilir ve hidrolik devreyi bozmadan yeniden takabilirsiniz. Bu esneklik, dar alanlarda kurulumu kolaylaştırır ve vana sisteme monte edildikten sonra kablo yönlendirmesinin optimize edilmesine olanak tanır.
Standart contaların çalışma sıcaklığı aralığı negatif 30 ila pozitif 80 santigrat derece arasındadır. Hidrolik sıvının viskozitesi saniyede 10 ila 500 milimetre kare arasında tutulmalıdır, ancak optimum performans 25 milimetre kare civarında gerçekleşir. Valf yaklaşık 1,46 kilogram ağırlığındadır; kurulum sırasında kolay kullanım için yeterince hafif, ancak sağlam ve iyi yapılmış hissi verecek kadar da ağırdır.
Önemli bir güvenlik hususu sıvının tutuşma sıcaklığını içerir. Solenoid üzerindeki en sıcak yüzey sürekli çalışma sırasında 150 santigrat dereceye ulaşabilir. Hidrolik yağın ateşleme sıcaklığı bundan en az 50 derece yüksek olmalıdır, yani minimum 200 santigrat derece ateşleme noktası olmalıdır. Mineral hidrolik yağların çoğu bu gereksinimi kolayca karşılar ancak sentetik sıvılar veya olağandışı formülasyonların kullanımdan önce doğrulanması gerekir.
Hidrolik Sıvı Gereksinimleri ve Sistem Koruması
Rexroth 4WE 6 D yön kontrol valfinin uzun vadeli güvenilirliği büyük ölçüde hidrolik sıvı kalitesine bağlıdır. Kayar makara ile valf gövdesi deliği arasındaki kesin açıklıklar yalnızca birkaç mikrometredir. Bu açıklıklardan daha büyük olan kirlilik parçacıkları, iki farklı mekanizma yoluyla hızlı aşınmaya ve sonuçta arızaya neden olur.
İlk olarak, parçacıklar makara ile delik arasına sıkışarak teknisyenlerin "sıkışma" dediği duruma neden olur. Makara yerine yapışıyor ve komut verildiğinde kaymayı reddediyor. Parçacıklar geçici olarak sıkışıp kaldıktan sonra serbest çalıştıkları için bu ilk başta aralıklı görünebilir, ancak daha fazla parçacık biriktiğinde sorun kaçınılmaz olarak daha da kötüleşir. İkincisi, parçacıklar, hassas yüzeyleri yavaş yavaş aşındıran taşlama macunu gibi davranır. Boşluklar açıldıkça iç sızıntı artar. Bu sızıntı yalnızca pompa gücünü boşa harcamakla kalmaz, aynı zamanda yağı bozan ve sistem genelinde conta aşınmasını hızlandıran ısı üretir.
Rexroth maksimum kirlilik seviyesini ISO 4406 Sınıf 20/18/15 olarak belirtmektedir. Bu sınıflandırma, mililitre yağ başına 4 mikrondan daha büyük 5.000'den fazla parçacık, 6 mikrondan daha büyük 1.300'den fazla parçacık ve 14 mikrondan daha büyük 320'den fazla parçacık olmadığı anlamına gelir. Bu temizliğin sağlanması, 25 mikronda en az 75 beta oranına sahip etkili bir filtreleme gerektirir.
Pratik anlamda, filtreleme sistemi genellikle vananın ömrü boyunca vananın kendisinden daha maliyetlidir. Filtre elemanlarının düzenli olarak değiştirilmesi gerekir ve yağ analizi testleri, kirliliğin sınırlar dahilinde kaldığını doğrular. Filtrasyonda küçük masraflar pahalı valf değişimlerine ve beklenmeyen arıza sürelerine yol açar. Yeni sistemler tasarlayan mühendisler, yüksek kaliteli filtreler için bütçe ayırmalı ve filtre bakımını isteğe bağlı bir görev yerine kritik bir görev olarak planlamalıdır.
Standart sıvı, DIN 51524 bölüm 1, 2 ve 3'ü karşılayan mineral hidrolik yağıdır. Uygun conta malzemelerini belirtirseniz valf ayrıca belirli sentetik sıvılar ve su-glikol karışımlarıyla da çalışır. Standart nitril kauçuk contalar petrol yağlarıyla iyi çalışır, ancak yüksek sıcaklık uygulamaları floroelastomer contalara ihtiyaç duyar ve su bazlı sıvılar, MH veya MT işaretli özel bileşikler gerektirir.
Pilot Valf Olarak Rolü ve Sızıntı Özellikleri
4WE 6 D valfi sıklıkla daha büyük yön valflerini kontrol eden bir pilot kademe görevi görür. Bu uygulamada, küçük 4WE 6 D, ana kademe valfindeki çok daha büyük bir makarayı hareket ettiren pilot basıncını değiştirir. Ana valf, 4WE 6 D'nin doğrudan kapasitesinin çok ötesinde, dakikada 600 litre veya daha fazlasını idare edebilir, ancak kontrol kararları vermek için 4WE 6 D'nin güvenilir anahtarlamasını kullanır.
Pilot valf olarak kullanıldığında 4WE 6 D'nin performansı, tüm yüksek akış sisteminin güvenliğini ve tepkisini doğrudan etkiler. Pilot vana T portundaki herhangi bir dengesizlik veya pilot vanadaki aşırı iç sızıntı, ana kademe konumlandırmasında hatalara neden olur. Bu, pilot valf uygulamalarında akışkan temizliğini ve T portu basınç stabilitesini daha da kritik hale getirir. Küçük pilot valf aslında çok daha güçlü bir vücudu kontrol eden beyin haline gelir, dolayısıyla bu beyni sağlıklı tutmak ekstra dikkat gerektirir.
Tüm makara tipi valflerin tasarımı gereği bir miktar iç sızıntı vardır. Makara ile delik arasındaki boşluk düzgün harekete izin vermelidir, bu da bir popetli valf gibi mükemmel bir şekilde sızdırmazlık sağlayamayacağı anlamına gelir. Yeni valfler çok az sızıntı yapar; genellikle tam basınçta dakikada 0,5 litreden az sızıntı yapar. Valf çalışma saatleri arttıkça ve aşınma boşlukları artırdıkça sızıntı giderek artar. Bu normaldir ve beklenen bir durumdur.
Sistem tasarımcıları, özellikle yük tutan uygulamalarda bu iç sızıntıyı hesaba katmalıdır. Pozisyonu korumak için 4WE 6 D kullanan bir silindir, valfin içinden yağ sızdıkça yavaşça sürüklenecektir. Statik tutma için pilotla çalıştırılan bir çek valfın eklenmesi veya yük tutma makarası tasarımının kullanılması gerekli hale gelir. Zaman içinde sızıntı oranının izlenmesi aynı zamanda aşınmanın erken uyarısını da sağlar. Sızıntı üretici limitlerini aştığında, vananın tamamen arızalanmadan değiştirilmesi, beklenmeyen arızaların önlenmesini sağlar.
Rekabetçi Seçenekleri ve Çapraz Referans Stratejisini Karşılaştırma

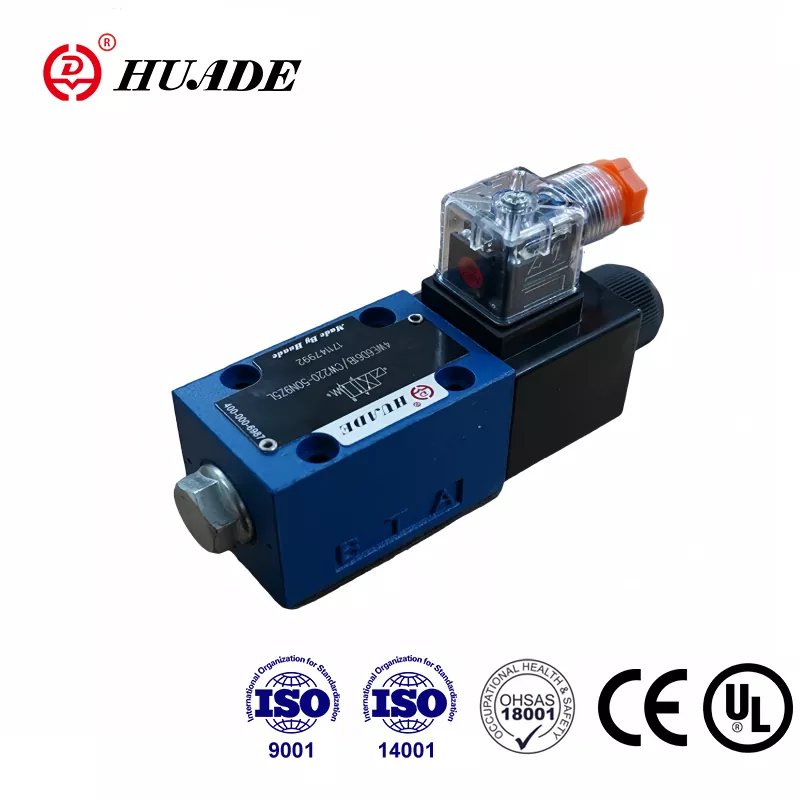

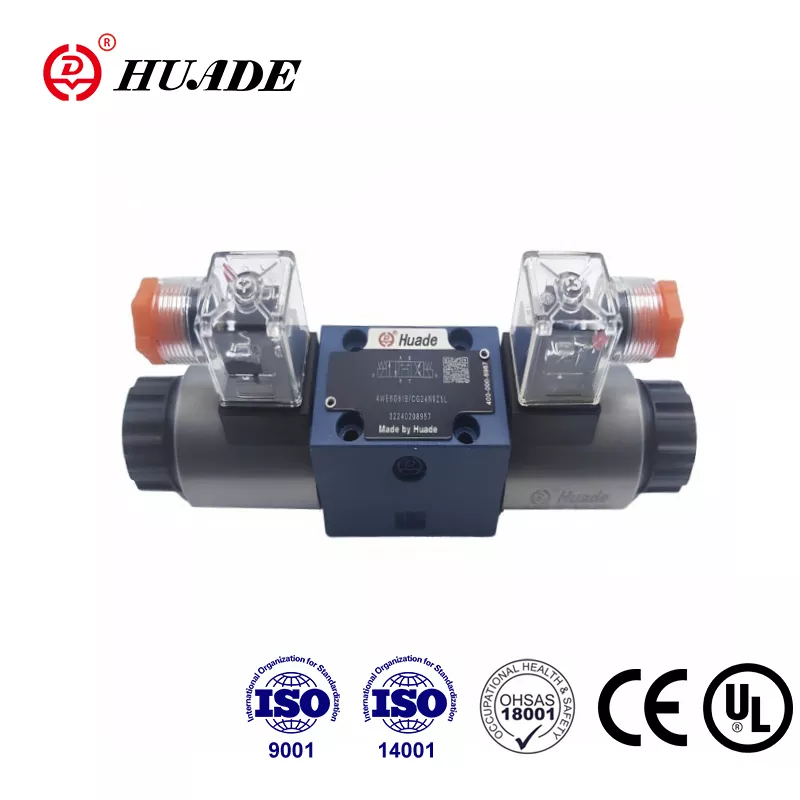

NG6 standardizasyonu, birçok büyük üreticinin Rexroth 4WE 6 D yön kontrol valfine değiştirilebilir alternatifler sunduğu anlamına gelir. Rekabetçi seçenekleri anlamak, alıcıların daha iyi fiyatlar için pazarlık yapmasına ve tedarik zinciri esnekliğini korumasına yardımcı olur.
Parker Hannifin, 4WE 6 D ile doğrudan rekabet eden D1VW serisini üretiyor. Bu valfler, 345 bar civarında benzer basınç değerleri ve dakikada 80 litreye kadar akış kapasitesiyle aynı NFPA D03 ve CETOP 3 montaj standartlarını karşılıyor. Parker, AC doğrultulmuş bobinler ve yumuşak anahtarlamalı makara tasarımları da dahil olmak üzere çok sayıda elektrik çeşidi sunarak hassas üretime ve enerji verimliliğine önem veriyor.
Eaton Vickers, ağır hizmet uygulamalarına uygun sağlam yapısıyla bilinen DG4V-3 serisini üretiyor. Çapraz referans tabloları, OF mandallı 4WE 6 D gibi belirli Rexroth modellerinin DG4V-3-2N gibi doğrudan Vickers eşdeğerlerine sahip olduğunu doğrulamaktadır. Vickers markası, yüksek basınçlı sistemlerde güçlü bir üne sahiptir, ancak fiyatlar genellikle diğer seçeneklere göre biraz daha yüksektir.
Çapraz referanslama sırasındaki kritik ayrıntı, T bağlantı noktası basınç değerlerini içerir. Ana çalışma basıncı yetenekleri markalar arasında benzer kalsa da dönüş portu sınırları önemli ölçüde farklılık gösterir. Standart Rexroth 4WE 6 D, T portunda 160 bara izin verir. AC solenoidli Parker D1VW yalnızca 103 bar geri dönüş basıncına izin verir, ancak DC veya AC doğrultulmuş versiyonları bunu 207 bar'a çıkarır. Sistem tasarımınız 160 bar dönüş basıncına yaklaşırsa, standart bir Parker AC valfinin değiştirilmesi, yetersiz geri dönüş basıncı kapasitesi nedeniyle arızalara neden olabilir.
Bu varyasyon, alıcıların neden basitçe mekanik değiştirilebilirliğin işlevsel eşdeğerliğe eşit olduğunu varsayamadıklarını vurgulamaktadır. Bir yedek parçayı onaylamadan önce, elektrik tipi ve tüm basınç değerleri de dahil olmak üzere tüm spesifikasyonların eşleşmesi gerekir. Satın alma departmanları, yalnızca parça numaralarını değil aynı zamanda uygulama gereklilikleriyle eşleşen kritik parametreleri doğrulayan doğrulanmış bir çapraz referans listesi tutmalıdır.
Standardizasyon avantajı acil durum ikamelerinin ötesine uzanır. Tasarım aşamasında mühendisler "Rexroth 4WE 6 D veya onaylı eşdeğeri"ni belirleyebilir ve ardından birden fazla tedarikçiyle ilişkileri sürdürebilir. Bu rekabet fiyatlandırmayı makul tutar ve bir üretici tedarik zincirinde gecikmelerle karşı karşıya kalsa bile parçaların mevcut kalmasını sağlar. Önemli olan, kurulumdan sonra uyumsuzluğu keşfetmek yerine, neyin gerçekten eşdeğer olarak nitelendirildiğini doğrulamak için ödevi önceden yapmaktır.
Açma-Kapamanın Ötesine Geçmek: Orantılı Kontrol Ne Zaman Düşünülmeli?
Rexroth 4WE 6 D yön kontrol valfi yalnızca ikili çalışma sunar. Arada hiçbir şey olmadan tamamen açılır veya tamamen kapanır. Bu, bağlama, parça çıkarma veya basit uzatma-geri çekme döngüleri gibi birçok uygulamada mükemmel şekilde çalışır. Ancak modern otomasyon, açma-kapama valflerinin sağlayamayacağı değişken hız, yumuşak hızlanma ve hassas konum kontrolünü giderek daha fazla talep ediyor.
Rexroth 4WRPEH serisi gibi oransal valfler, akışı bir elektrik giriş sinyaline göre sürekli olarak değiştirerek bu boşluğu doldurur. Vanaya sadece açma veya kapama yerine yüzde 25 akış, yüzde 63 akış veya başka herhangi bir değer komutu verilebilir. Bu, silindir hızının stroku boyunca kontrol edilmesine, şok yüklerini azaltmak için yumuşak başlatma ve durdurmanın uygulanmasına ve çok eksenli sistemlerde düzgün hareket elde edilmesine olanak sağlar.
4WRPEH serisi, 4WE 6 D ile aynı NG6 boyutunu ve montaj modelini korur ve bu da onu doğrudan bir mekanik yükseltme yolu haline getirir. Akış kapasitesi modele bağlı olarak dakikada 4 ila 40 litre arasında değişir. Valf, kontrol sinyallerini işleyen, konum geri bildirimi sağlayan ve gelişmiş kontrol algoritmalarını uygulayan yerleşik elektronikler içerir. Bu entegre elektronik tasarım, 4WE 6 D'nin basit elektromanyetik anahtarlaması ile keskin bir tezat oluşturuyor.
Konum geri bildirimi, kontrol sisteminin makaranın gerçekten komut verilen konuma taşındığını doğrulamasını sağlar. Bu kapalı devre kontrol, milimetrenin kesirleri dahilinde doğruluk elde ederek, hassas kuvvet kontrolü gerektiren servo presler veya düzgün şekillendirme gerektiren takım tezgahları gibi uygulamalara olanak tanır. Elektriksel geri besleme sinyali ayrıca, tam bir arıza meydana gelmeden önce aşınma veya arızanın tespit edilmesi için teşhis izleme olanağı sağlar.
Modern oransal valfler, onları Endüstri 4.0 üretim ortamlarına bağlayan IO-Link gibi dijital iletişim arayüzlerini içerir. Valf, gerçek zamanlı performans verileri, bakım tahminleri ve konfigürasyon parametreleri sağlayan akıllı bir sensöre dönüşür. Bu, 4WE 6 D yön kontrol valfinin temel elektrik bağlantısından nesiller boyu bir sıçramayı temsil eder.
Açma-kapama kontrolü yerine oransal kontrolü ne zaman seçmelisiniz? Uygulama bu gereksinimlerden herhangi birini içeriyorsa, oransal kontrol ciddi bir değerlendirmeyi hak eder: değişken hızda çalışma, düzgün hızlanma ve yavaşlama, yumuşak parça teması için basınç artışı, mekanik kilitler olmadan konum tutma veya programlanabilir hareket kontrolörlerine entegrasyon. Öte yandan, yalnızca güvenilir yön değiştirmeye ihtiyacınız varsa ve akış hacmi çalışma sırasında sabit kalıyorsa, daha basit ve daha ucuz olan 4WE 6 D daha iyi bir seçim olmaya devam ediyor.
Birçok makine üreticisi açma-kapama valfleriyle başlar ve daha sonra müşteri talepleri geliştikçe oransal kontrolü yeniler. Mekanik uyumluluk bu yükseltmeyi nispeten basit hale getiriyor, ancak elektrik entegrasyonu ve sistem ayarı ek mühendislik çabası gerektiriyor. Yeterli elektrik altyapısı ve kontrol sistemi kapasitesiyle tasarım yaparak gelecekteki olası yükseltmeleri planlamak, daha sonra tamamen yeniden tasarlamaya kıyasla para tasarrufu sağlar.
Satın Alma Konuları ve Tedarik Zinciri Gerçekleri
Rexroth 4WE 6 D yön kontrol valfinin gerçek dünya fiyatları, belirli modele, tedarikçiye ve pazar koşullarına göre önemli ölçüde değişiklik gösterir. Yeni vanaların fiyatları konfigürasyona ve miktara bağlı olarak genellikle 350 ile 730 ABD doları arasında değişmektedir. On veya daha fazla birimlik siparişler için hacim indirimleri uygulanır; bazı distribütörler, daha yüksek miktarlarda birim başına maliyeti yüzde 15 ila 25 oranında azaltan kademeli fiyatlandırma sunar.
EBay gibi çevrimiçi pazar yerleri, hem yeni hem de kullanılmış valfleri çeşitli fiyat noktalarında listeler. Kullanılmış vanalar maliyet tasarrufu açısından çekici görünse de geçmişi ve iç durumu hala bilinmiyor. İç sızıntı aşınmayla arttığından ve ölçümü akış test ekipmanı gerektirdiğinden, satıcı onaylı test sonuçları sağlamadığı sürece kullanılmış vanalar önemli risk taşır. Kritik uygulamalar için, mütevazı tasarruflar nadiren güvenilirlik belirsizliğini haklı çıkarır.
[BuyRexroth.com](http://buyrexroth.com/) gibi yetkili distribütörler, standart modeller için tipik teslimat süresi 28 iş günü olan ortak konfigürasyon stoklarını bulundururlar. Bu, kabaca altı haftayı temsil ediyor; bu, böyle standart bir bileşen için uzun gibi görünse de, tüm endüstriyel otomasyon sektörünü etkileyen devam eden küresel tedarik zinciri baskılarını yansıtıyor. Daha az yaygın olan valf konfigürasyonları veya korozyona dayanıklı kaplamalar gibi özel seçenekler, teslim sürelerini 12 hafta veya daha fazla uzatabilir.
Bu teslim süreleri, ekipman üreticileri ve bakım departmanları için gerçek planlama zorlukları yaratır. Bir makine tasarımı tamamlandıktan sonra vana siparişi vermek, teslimatın beklenenden uzun sürmesi durumunda tüm projenin ertelenmesi riskini taşır. Benzer şekilde bakım operasyonları da arıza sırasında acil durum siparişlerini beklemek yerine kritik yedek parçaları stoklamalıdır. Envanterin finansal taşıma maliyetinin, parçaları beklerken oluşan çok daha yüksek üretim kesintisi maliyetine karşı dengelenmesi gerekiyor.
Uluslararası nakliye, başka bir karmaşıklık katmanı ekler. Hidrolik valfler, özel ihracat kısıtlamaları olmaksızın standart endüstriyel ürünler olarak nitelendirilir, ancak nakliye maliyetleri ve gümrükleme süresi, varış noktasına göre önemli ölçüde farklılık gösterir. Doğrudan Almanya'dan göndermek yerine bölgesel distribütörlerden sipariş vermek, muhtemelen daha yüksek birim fiyatlara rağmen genellikle daha hızlı teslimat ve daha basit lojistik sağlar.
Toplam sahip olma maliyeti, satın alma fiyatının çok ötesine geçer. Kurulum işçiliği, entegrasyon mühendisliği, devreye alma süresi ve devam eden bakımın tümü, ömür boyu maliyetlere katkıda bulunur. En önemlisi, uygun yağ temizliğini sağlamak için gerekli olan filtreleme sisteminin maliyeti, birden fazla valf değişiminden genellikle on yıldan daha fazla maliyetlidir. Kısa vadeli maliyetlerden tasarruf etmek için filtrelemenin ihmal edilmesi, erken valf arızasına yol açarak uzun vadede çok daha yüksek harcamalara neden olur.
Yalnızca en düşük satın alma fiyatına odaklanan alıcılar genellikle daha sonra pahalı sorunlar yaratır. Eksiksiz bir değerlendirmede satıcının güvenilirliği, teknik destek kalitesi, yedek parça bulunabilirliği ve fiyatın yanı sıra garanti koşulları da dikkate alınır. Birden fazla onaylı tedarikçiyle ilişkiler kurmak, kalite standartlarını korurken beklenmedik tedarik kesintilerine karşı dayanıklılık sağlar.
Bakım Gereksinimleri ve Sorun Giderme Erişimi
4WE 6 D yön kontrol valfinin standart ürün katalogları teknik özellikleri ve boyutları sağlar ancak ayrıntılı bakım prosedürleri veya sorun giderme kılavuzlarından özellikle yoksundur. Üreticiler genellikle bu operasyonel bilgiyi, ayrı servis dokümantasyonu gerektiren teknik uzmanlık olarak değerlendirirler.
Rexroth ve HYDAC, sökme prosedürlerini, aşınma sınırı spesifikasyonlarını, önerilen yedek parçaları ve teşhis akış şemalarını kapsayan kapsamlı servis kılavuzları yayınlamaktadır. Bu kılavuzlar ücretsiz olarak mevcut değildir ancak satın alınması gerekir veya resmi eğitim kurslarını tamamlayan müşterilere sağlanır. Bu politika, bakım yapan personelin uygun eğitim almasını sağlarken aynı zamanda üretici bilgisini de korur.
Bakım ekipleri için bu, sorunları teşhis etmek veya onarımları planlamak için yalnızca katalog bilgilerine güvenemeyeceğiniz anlamına gelir. Sorunlar ortaya çıkmadan önce üreticinin teknik destek grubuyla iletişim kurmak acil durumlarda zaman tasarrufu sağlar. Birçok distribütör, birden fazla valf tipini kapsayan ve sökme ve test prosedürleri konusunda uygulamalı deneyim sağlayan eğitim programları sunmaktadır.
Yaygın bakım görevleri arasında solenoid bobinin değiştirilmesi, contanın yenilenmesi ve makara temizliği yer alır. Islak armatür tasarımı, bobini 90 derece döndürüp kaldırarak hidrolik boşluğu açmadan bobinlerin değiştirilmesine olanak tanır. Bu beş dakikalık prosedür, sıvı drenajı veya sistem basıncının düşürülmesini gerektirmez. Yeni contalar ve temizlenmiş bir makara, aşınmanın spesifikasyonların ötesinde boşluklar açmaması koşuluyla, iç sızıntının arttığını gösteren valflere yeni gibi bir performans kazandırabilir.
Valf sorunlarının sistematik olarak teşhis edilmesi, parçaların rastgele değiştirilmesiyle harcanan çabanın önlenmesini sağlar. Bir valfin kayması başarısız olursa, öncelikle elektrik gücünün bobine uygun voltajla ulaştığını doğrulayın. Sargının yanmadığını doğrulamak için bobin direncini bir ohmmetre ile kontrol edin. Elektrik kontrolleri başarılı olursa hidrolik sorunlardan şüphelenilir. Kirlenmiş yağ, makaranın yapışmasına neden olarak sökme ve temizleme gerektirmiş olabilir. Düşük besleme basıncı, makarayı yük kuvvetlerine karşı kaydırmak için yetersiz pilot basıncı sağlayabilir.
Elektrik testi, ayrıntılı veri sayfalarında görünen ancak temel kataloglarda bulunmayan bobin direnci spesifikasyonunun bilinmesini gerektirir. Tipik DC bobinleri voltaj değerine bağlı olarak 15 ila 40 ohm ölçer. AC bobinleri, akımı sınırlamak için saf direnç yerine endüktansa bağlı olduklarından, genellikle 5 ila 15 ohm olmak üzere çok daha düşük direnç gösterirler. Açık devre, bobinin yandığını gösterirken çok düşük direnç, sargılarda kısa devre olduğunu gösterir.
Gerçek Dünya Uygulama Kılavuzu
Endüstriyel presler, 4WE 6 D yön kontrol valfinin klasik bir uygulamasını temsil eder. Valf, baskı kuvveti uygulamak için silindirin uzatılmasını ve serbest bırakmak için geri çekilmesini kontrol eder. Bir basınç tahliye valfi maksimum kuvveti sınırlarken, yön valfi yalnızca yön komutunu verir. Bu basit kontrol, kuvvet ve hızın sabit kaldığı birçok presleme işlemi için yeterlidir.
Enjeksiyon kalıplama makineleri, kelepçe silindirlerini, ejektör pimlerini ve maça çekmelerini kontrol etmek için 4WE 6 D modelleri de dahil olmak üzere çok yönlü valfler kullanır. Bu işlevler, parça kalitesi sorunlarını önlemek için minimum sızıntıyla güvenilir yön kontrolü gerektirir. Valfin 315 bar'da çalışabilme yeteneği, büyük kalıplar için gereken yüksek sıkma kuvvetlerini karşılar.
Ekskavatörler ve vinçler gibi mobil hidrolik ekipmanlarda sistem genelinde yön valfleri kullanılır. 4WE 6 D genellikle operatör konsolundaki çok daha büyük ana kontrol valflerine pilot basıncı besleyen pilot valf görevi görür. Bu mimari, ana valfler bom, stik ve kova silindirlerini tahrik eden ağır akışları idare ederken, operatör kontrollerinin hafif ve duyarlı olmasını sağlar. Kompakt NG6 boyutu, birden fazla işleve hizmet eden pilot valf manifoldlarına kolayca sığar.
Montaj hattı otomasyonunda parça aktarımı, kelepçeleme ve presleme işlemleri için sıklıkla 4WE 6 D valfler kullanılır. Hızlı yanıt süresi, dakikada birden fazla işlemin döngü hızını destekler. Otomatik bir hattaki vana arızası, birden fazla alt istasyonu etkileyerek üretimi durdurduğundan uzun ömür beklentisi önemlidir.
Bu uygulamaların her biri, temel spesifikasyonların ötesinde spesifik ayrıntılara dikkat edilmesini gerektirir. Pres kontrolleri, takımları korumak için basınç tahliye valfinin dikkatli bir şekilde boyutlandırılmasını gerektirir. Kalıplama makineleri, sürekli döngüden kaynaklanan yüksek ısı yüklerinin ele alınmasını gerektirir. Mobil ekipman, valf güvenilirliğini zorlayan şok, titreşim ve aşırı sıcaklıklarla karşı karşıya kalır. Otomatik sistemlerin programlanabilir kontrolörler ve güvenlik devreleriyle entegrasyonu gerekir. 4WE 6 D yetenekli bir temel sağlar ancak yalnızca sistem tasarımının tamamı bu uygulamaya özel gereksinimleri karşıladığında başarılı olur.
Seçim Kararının Verilmesi
Rexroth 4WE 6 D yön kontrol valfini seçmek, temel gereksinimleri karşıladığının doğrulanmasıyla başlar. Sistem basıncı 350 bar veya altında kalmalı, akış talebi DC solenoidler için dakikada 80 litreyi veya AC versiyonları için dakikada 60 litreyi aşmamalı ve dönüş hattı basıncı, ani basınç artışları dahil 160 barın altında kalmalıdır.
Elektriksel özelliklerin mevcut güç kaynaklarıyla eşleşmesi gerekir. 24 volt DC, modern endüstriyel kontrollerde neredeyse evrensel hale gelirken, eski ekipmanlarda 110 veya 230 volt AC versiyonları gerekebilir. Marjinal güç kalitesine sahip tesislerde güvenilirlik sorunlarını önlemek için voltaj toleransının artı veya eksi yüzde 10 aralığında kaldığını doğrulayın.
Çevresel koşullar conta malzemesi seçimini belirler. Standart nitril kauçuk, petrol yağlarıyla negatif 30 ila pozitif 80 santigrat derece arasında çalışır. 80 derecenin üzerindeki yüksek sıcaklık uygulamaları floroelastomer contalara ihtiyaç duyar. Su bazlı sıvılar, farklı kimyasal ortamlara dayanıklı özel sızdırmazlık bileşikleri gerektirir. Benzer şekilde, hidrolik sıvının DIN 51524 standartlarını karşıladığını doğrulayın veya alternatif sıvılar konusunda üreticiye danışın.
Montaj hususları hem valf arayüzünü hem de solenoid yönelimini içerir. Montaj yüzeyinin uygun cıvata torkuna ve O-halka contalara sahip düz bir sızdırmazlık düzlemi sağladığından emin olun. Dönebilen solenoidden yararlanmak için elektrik yönlendirmesini planlayın, konnektörü kablolamanın uygun olduğu ve mekanik hasarlardan korunduğu bir yere yerleştirin.
Standart yay geri dönüşlü ve kilitli versiyonlar arasındaki karar, görev döngüsüne ve enerji kullanılabilirliğine bağlıdır. Kilitli valfler, valf konumunun nadiren değiştiği ve uzun süre tutulması gereken uygulamalarda enerji tasarrufu sağlar. Yay geri dönüşlü valfler, güç kaybı onları tanımlanmış bir güvenli duruma döndürdüğü için daha net arıza modları sağlar.
Değişken hız kontrolü, yumuşak hızlanma veya konum geri bildirimi gerektiren uygulamalar için 4WE 6 D sınırlamaları belirgin hale gelir. Bu, daha yüksek maliyet ve karmaşıklığa rağmen oransal valflerin ne zaman dikkate alınması gerektiğinin sinyalini verir. Karar genellikle uygulamanın gerçekten modülasyona ihtiyaç duyup duymadığına veya uygun devre tasarımıyla açma-kapama kontrolünün gerekli sonuçları sağlayıp sağlamadığına bağlıdır.
Başarı, vananın ötesinde, doğru sistem tasarımına bağlıdır. Hidrolik güç ünitesini, makul ısı üretimiyle gerekli basınçta yeterli akışı sağlayacak şekilde boyutlandırın. ISO 4406 Sınıf 20/18/15 gerekliliklerini karşılayan filtrelemeyi kurun. T portundaki karşı basıncı en aza indirecek şekilde dönüş hatları tasarlayın. Montaj kirliliğini ortadan kaldırmak için ilk başlatma sırasında basınç tahliye korumasını ve uygun sistem yıkamasını ekleyin.
Sonuç ve Stratejik Öneriler
Rexroth 4WE 6 D yön kontrol valfi, iyi nedenlerden dolayı endüstri standardı olmayı sürdürüyor. Yüksek basınç kapasitesi, standartlaştırılmış arayüzleri ve kanıtlanmış güvenilirliği, onu güvenilir yön kontrolü gerektiren orta ve yüksek basınçlı hidrolik sistemler için sağlam bir seçim haline getirir. NG6 montaj standartlarının dünya çapında kabul görmesi, birden fazla nitelikli tedarikçi aracılığıyla tedarik zinciri esnekliği sağlar.
Ancak başarılı uygulama, vananın sınırlarına saygı gösterilmesini ve ihtiyaç duyduğu hidrolik ortamın korunmasını gerektirir. 160 bar T portu basınç sınırı bir öneri değil, aşıldığında arızalara neden olan kesin bir sınırdır. Mühendisler, özellikle ortak dönüş manifoldlarını paylaşan birden fazla valfin bulunduğu sistemlerde, dönüş hattı dinamiklerini dikkatli bir şekilde analiz etmelidir.
Hidrolik sıvısının temizliği de aynı şekilde tartışılamaz. ISO 4406 Sınıf 20/18/15'in karşılanması, uygun filtrelemeye ve sürekli bakıma yatırım yapılmasını gerektirir. Bu, vanayla ilgili en büyük kullanım ömrü maliyetini temsil eder ve uygun bütçe önceliğini hak eder. Filtrelemeden tasarruf etmek, valfin zamanından önce değiştirilmesi ve beklenmedik arıza süreleri nedeniyle çok daha büyük maliyetlere neden olur.
Standardizasyondan yararlanmak, doğrulanmış spesifikasyonlarla onaylanmış çapraz referans listelerinin tutulması anlamına gelir. NG6 valflerinin markalar arasında mekanik olarak değiştirilebilirliği, yalnızca ikamelerin varsayılmak yerine teknik olarak doğrulanması durumunda tedarik zinciri esnekliği sağlar. Alternatifleri karşılaştırırken T portu basınç değerlerine özellikle dikkat edin.
Yeni makine tasarımları için açma-kapama kontrolünün mevcut ve gelecekteki ihtiyaçları gerçekten karşılayıp karşılamadığını düşünün. 4WE 6 D, yön değiştirme ve sabit akışın yeterli olduğu uygulamalarda iyi hizmet verir. Değişken hız, yumuşak hareket veya entegre teşhis gereklilik haline geldiğinde oransal valf teknolojisi, ek yatırıma değecek özellikler sunar.
Valf, yeteneklerin ve sınırlamaların net bir şekilde anlaşılmasıyla olgun teknolojiyi temsil eder. Başarı, bu sınırlara saygı duymaktan, hidrolik ortamı uygun şekilde korumaktan ve valf yeteneklerini uygulama gereksinimleriyle eşleştirmekten gelir. Uygun şekilde kullanıldığında 4WE 6 D yön kontrol valfi zorlu endüstriyel uygulamalarda yıllarca güvenilir hizmet sağlar.
