İnsanlar Rexroth için Yön Kontrol Valfi WE 5 hakkında bilgi ararken genellikle bu valfin ne yaptığını, nasıl çalıştığını ve ihtiyaçlarına uygun olup olmadığını anlamak isterler. WE 5 tanımı, Rexroth'un valf serisindeki belirli bir boyut kategorisini ifade eder, ancak hikaye, tek bir valf modelinden daha ilginçtir.

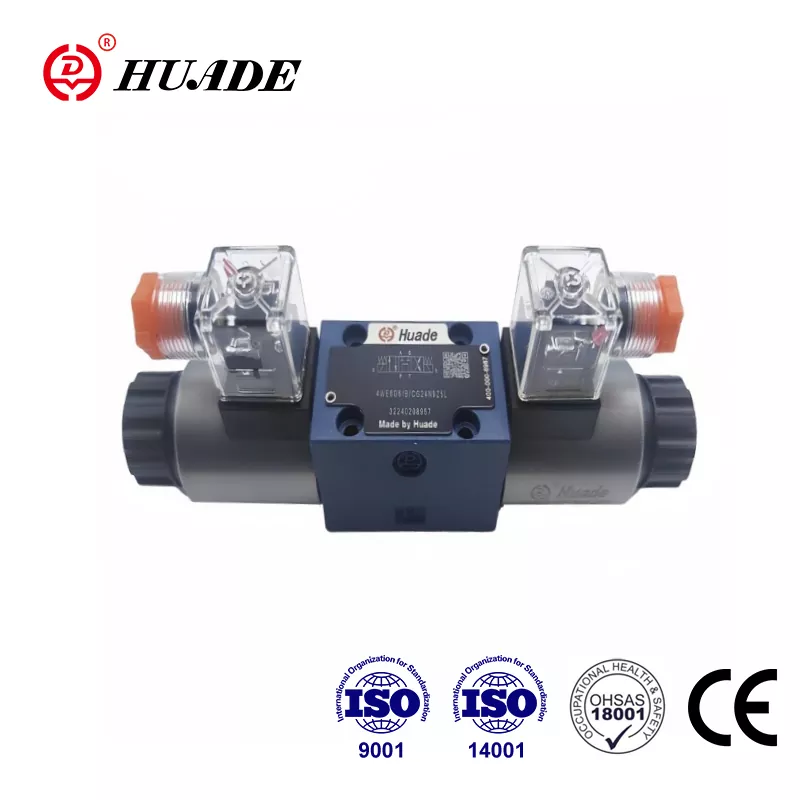

Yön Kontrol Valfı WE 5 Nedir?
Rexroth'un orijinal WE 5'i, NG5 boyut standardına göre üretilmiş bir yön kontrol valfiydi. Bu valfler, orta düzeyde basınç ve akış hızlarına ihtiyaç duyan sistemlerde hidrolik sıvı akışını kontrol ediyordu. Geleneksel WE 5, 250 bar'a kadar basınçları ve dakikada 14 ila 20 litre arasındaki akış hızlarını kaldırabiliyordu. Uzun yıllar boyunca bu performans seviyesi, kompakt makineler ve hafif endüstriyel ekipmanlar gibi daha küçük hidrolik sistemlerde işe yaradı.
Ancak modern endüstriyel uygulamalar daha fazla güç ve daha yüksek akış hızları gerektirir. Yön Kontrol Valfi WE 5'in evrimi işte bu noktada önem kazanıyor. Rexroth, 5-.WE 10 modellerini içeren 5X serisini geliştirdi. Bu yeni valfler, orijinal WE 5'in tasarım felsefesini korur ancak NG10 boyutuna kadar ölçeklenir. Sonuç, 420 bar'a ulaşan basınçlarda dakikada 160 litreye kadar işlem yapabilen bir valftir. Günümüzde mühendisler bir Yön Kontrol Valfı WE 5 ararken, mevcut performans gereksinimlerini karşıladıkları için genellikle bu NG10 modellerini seçiyorlar.
Yön Kontrol Valfı WE 5 ailesi, ISO 4401-05 ve NFPA D05 gibi uluslararası standartlara uygundur. Bu standardizasyon, vanaların standart alt plakalara monte edilebileceği ve tüm sistemi yeniden tasarlamaya gerek kalmadan diğer üreticilerin benzer vanalarının yerini alabileceği anlamına gelir.
Valf İçeride Nasıl Çalışır?

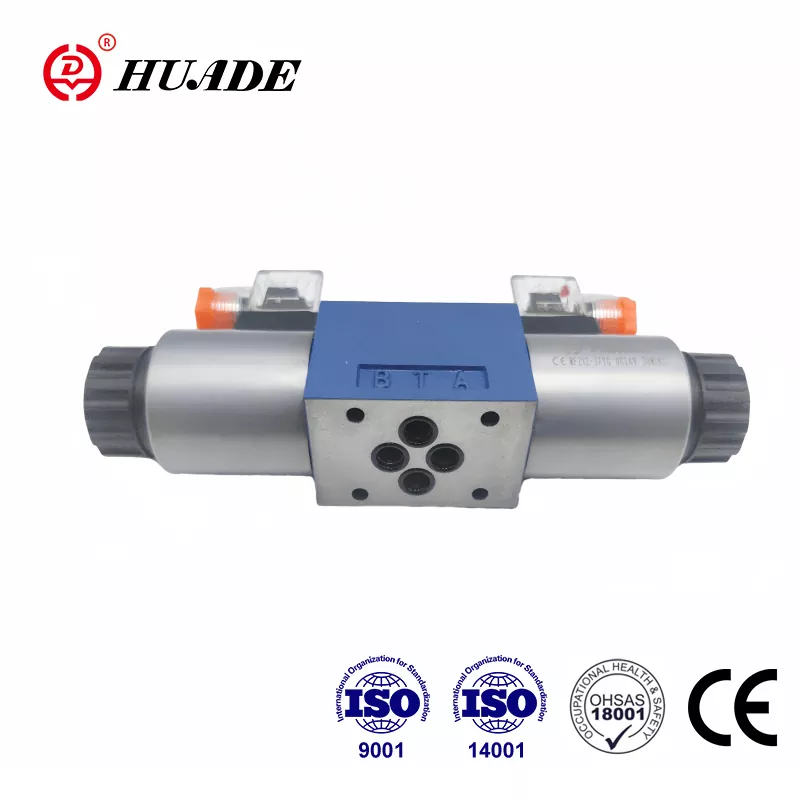

Yön Kontrol Valfi WE 5'in temel yapısı basittir. Valf gövdesinin içinde, farklı portları birbirine bağlamak için ileri geri hareket eden kayar bir makara bulunur. Makara konumu değiştirdiğinde hangi bağlantı noktalarının birbirine bağlanacağı da değişir. Örneğin, makara, B portunu T portuna (tank) bağlarken P portunu (basınç) A portuna bağlayabilir. Makara diğer yöne hareket ettiğinde bu bağlantıları tersine çevirir.
Yön Kontrol Valfi WE 5'in bu makarayı hareket ettirmesini sağlayan şey nedir? Cevap bir elektromanyetik solenoiddir. Rexroth "ıslak" solenoid tasarımı dedikleri şeyi kullanıyor. Solenoid, hidrolik sıvıdan uzakta izole edilmek yerine, hidrolik sıvının içinde bulunur. Bu riskli görünebilir ancak aslında daha iyi soğutma ve daha uzun ömür sağlar. Hidrolik sıvısı bobinden ısıyı uzaklaştırarak solenoidin aşırı ısınmadan sürekli çalışmasını sağlar.
Solenoide giden gücü kapattığınızda, valfin içindeki yaylar makarayı tekrar orta konumuna iter. Farklı yay konfigürasyonları farklı davranışlar yaratır. Standart kurulumda her iki tarafta da geri dönüş yayları kullanılır. Bazı versiyonlarda valf geçişini daha hızlı hale getirmek için daha güçlü yaylar kullanılır. Diğer versiyonlar, makaranın hareket ettiği pozisyonda kalması gereken özel uygulamalar için yayları tamamen ortadan kaldırır.
Birçok Yön Kontrol Valfı WE 5 modeli, manuel geçersiz kılma özelliği içerir. Bu, birisinin makarayı elle hareket ettirmesine olanak tanıyan, valfin üstünde bulunan bir basma düğmesidir. Kurulum veya sorun giderme sırasında bu manuel kontrolün çok faydalı olduğu kanıtlanmıştır. Sistemi elektrik gücü uygulamadan test edebilirsiniz.
Performans Yetenekleri ve Sınırları
Yön Kontrol Valfı WE 5 sisteminin modern NG10 versiyonları etkileyici performans rakamlarına sahiptir. Standart modeller 350 bar basınçta çalışır, özel versiyonlar ise 420 bar basınçta çalışır. Akış kapasitesi DC voltajla çalışırken dakikada 160 litreye, düzeltme sonrasında AC voltajla dakikada 120 litreye ulaşır.
Sıcaklık aralığı eksi 30 santigrat derece ila artı 80 santigrat derece arasındadır. Valf, çok ince (saniyede 2,8 milimetre kare) ile oldukça kalın (saniyede 500 milimetre kare) arasında değişen hidrolik sıvılarla çalışır. Bu esneklik, tek bir valf tasarımının birçok farklı uygulamaya hizmet etmesi anlamına gelir.
Ancak yüksek performans bazı hususları da beraberinde getirir. Sıvı vanadan maksimum hızlarda aktığında, sürgüye etki eden hidrolik kuvvetler önemli hale gelir. Bu kuvvetler kararsızlığa veya titreşime neden olabilir. Bunu yönetmek için Rexroth, bağlantı noktalarına takılan kısma kartuşları sunar. Bu kartuşlar akışı bir miktar kısıtlayarak dinamik kuvvetleri azaltır ve çalışmayı kolaylaştırır. Bunun karşılığında valf boyunca daha yüksek basınç düşüşü sağlanır, ancak artan stabilite genellikle buna değer.
Dahili sızıntı, Yön Kontrol Valfı WE 5 tasarımının bir başka özelliğidir. Tüm makara valfleri makaranın üzerinden bir miktar sıvı sızdırır çünkü makaranın serbestçe hareket edebilmesi için açıklığa ihtiyaç vardır. Valf binlerce döngüde aşındıkça bu sızıntı giderek artar. Yükleri uzun süre yerinde tutması gereken uygulamalar için Yön Kontrol Valfı WE 5 tek başına yeterli tutma kuvveti sağlayamayabilir. Harici çek valflerin eklenmesi veya kapalı merkezli makara konfigürasyonunun seçilmesi bu sorunun çözülmesine yardımcı olur.
Elektriksel Kontrol ve Tepki Süresi
Yön Kontrol Valfı WE 5'in elektrik tarafı standart endüstriyel voltajlarda çalışır. DC versiyonları 12, 24, 110 veya 220 volt'u kabul eder; en yaygın olanı 24 volt'tur. AC versiyonları, alternatif akımı solenoidin ihtiyaç duyduğu doğru akıma dönüştürmek için bir doğrultucu konektörüne ihtiyaç duyar.
Güç tüketimi, belirli modele bağlı olarak 17 ila 38 watt arasında değişir. Valfler yüzde 100 görev döngüsüne göre derecelendirilmiştir, bu da hasar görmeden sürekli olarak enerjilendirilebilecekleri anlamına gelir. Bu sürekli derecelendirme önemlidir çünkü birçok hidrolik sistem uzun süreler boyunca bir pozisyonda kalır.
Tepki süresi çeşitli faktörlere bağlı olarak değişir. Standart solenoidlerin açılması 65 ila 150 milisaniye, kapanması ise 48 ila 104 milisaniye sürer. Bu zamanlar hızlı gibi görünebilir ancak bazı uygulamaların daha da hızlı yanıt alması gerekiyor. Rexroth, anahtarlama süresini yarı yarıya azaltan darbe genişliği modülasyon kartuşları sunar. Bu PWM kartuşları, bobin hareketini hızlandıran kontrollü bir düzende solenoid voltajını hızlı bir şekilde darbelendirir.
Başka bir PWM seçeneği, hızı artırmak yerine enerji tüketimini azaltır. Bu enerji azaltıcı kartuş, bobin sıcaklığını en az 30 santigrat derece düşürür. Düşük sıcaklık, sıcak ortamlarda veya ağır hizmet uygulamalarında valf ömrünü uzatır. Mühendislerin hız için optimizasyon ile termal yönetim için optimizasyon arasında seçim yapması gerekir. Yön Kontrol Valfı WE 5 sistemi her iki öncelik için de seçenekler sunar.
Solenoid kapandığında, çöken manyetik alan bir voltaj yükselmesine neden olur. Bu ani artış, aynı güç kaynağına bağlı hassas elektronik cihazlara zarar verebilir. Standart K4 solenoidleri, bu voltajı 500 voltun altına kıstırmak için harici bastırma diyotlarına ihtiyaç duyar. K72L solenoid versiyonu, kablolamayı basitleştiren ve elektriksel güvenlik standartlarına uygunluğu sağlayan entegre koruma içerir.
Doğru Makara Yapılandırmasını Seçme
Yön Kontrol Valfı WE 5 içindeki makara, valfin her konumda ne yapacağını belirler. En yaygın olanı dört yollu, üç konumlu makaralardır. Bu makaraların dört bağlantı noktası (P, T, A, B) ve üç farklı konumu (sol, orta, sağ) vardır.
Orta konum davranışı özellikle önemlidir. Bir "E" makarası dört bağlantı noktasını da orta konumda kapatır. Bu, yükü yerine kilitleyen ve pompada basınç oluşturan kapalı bir merkez oluşturur. E konfigürasyonu maksimum yük tutma sağlar ancak pompayı aşırı basınçtan korumak için bir tahliye vanası gerektirir.
Bir "H" makarası, T'yi orta konuma bağlarken P, A ve B bağlantı noktalarını kapatır. Bu, pompayı tanka boşaltır ve valf ortalandığında enerji israfını azaltır. A ve B kapalı olduğundan yük kilitli kalır, ancak tutma kuvveti E makarasındaki kadar güçlü değildir.
Bir "J" makarası A, B ve T'yi orta konumda birbirine bağlarken P'yi kapatır. Bu, yükün serbestçe yüzmesine ve termal genleşmenin tanka kaçmasına izin verir. J konfigürasyonu, nötr konumda kolayca hareket etmesi gereken sistemler için veya sıcaklık değişimlerinden kaynaklanan basınç oluşumunu önlemek için kullanışlıdır.
Yanlış makara tipinin seçilmesi sorun yaratır. Örneğin, dikey bir kaldırma uygulamasında H makarasının kullanılması, iç sızıntı nedeniyle yükün yavaş yavaş aşağı doğru kaymasına neden olabilir. Bir E makarası daha iyi tutar. Öte yandan serbestçe hareket etmesi gereken bir E makarasını yatay eksende kullanmak sistemin katılaşmasına ve enerji israfına neden olacaktır. Uygulamanızı anlamak, doğru Yön Kontrol Valfi WE 5 konfigürasyonunu seçmenize yardımcı olur.
Kurulum ve Bakımda Dikkat Edilecek Hususlar
Yön Kontrol Valfi WE 5'in Takılması birkaç önemli noktaya dikkat edilmesini gerektirir. Valf, ISO 4401-05 standartlarını karşılaması gereken bir alt plakaya monte edilir. Rexroth alt plakalarının belirli parça numaraları vardır ve ayrı olarak sipariş edilmeleri gerekir. Vanayı monte etmeden önce alt plakanın temiz olduğundan ve manifold veya bloğa düzgün şekilde takıldığından emin olun.
Elektrik bağlantılarında DIN EN 175301-803 standart konnektörler kullanılır. Konektör, farklı kablo yönlendirme ihtiyaçlarını karşılamak için 90 derece döndürülebilir. Bazı konektörler AC işlemi için yerleşik redresörler içerirken diğerleri solenoid durumunun görsel olarak doğrulanması için LED göstergeler ekler.
Sıvı temizliği çoğu insanın düşündüğünden daha önemlidir. Yön Kontrol Valfı WE 5'in içindeki boşluklar yalnızca birkaç mikrometredir. Kirli parçacıklar makarayı sıkıştırarak valfin yapışmasına veya kaymamasına neden olabilir. Filtrelemenin 25 mikrometre veya daha ince olması şiddetle tavsiye edilir. Düzenli filtre bakımı çoğu valf sorununu önler.
Valf, mineral bazlı hidrolik yağlarla ve çeşitli türlerde biyolojik olarak parçalanabilen sıvılarla çalışır. Sızdırmazlık malzemeleri standart yağlar için NBR (nitril) veya sentetik sıvılar ve yüksek sıcaklıklar için FKM (Viton) olarak gelir. Conta malzemesinin sisteminizdeki sıvıyla eşleştiğinden emin olun.
Bakım nispeten basittir. Solenoid bobinleri, valfi sistemden çıkarmadan değiştirilebilir. Arıza meydana gelmeden önce bozulmayı tespit etmek için bobin direncini periyodik olarak kontrol edin. Valf yavaş tepki vermeye başlarsa veya vites değiştirmezse, bunun en olası nedeni kirlenmedir. Sistemin yıkanması ve filtrelerin değiştirilmesi genellikle sorunu çözer. Aşınmış dahili bileşenler, genellikle üretimden sonra on yıl boyunca mevcut olan orijinal Rexroth yedek parçalarıyla değiştirilebilir.
Satın Alma Kararının Verilmesi
Yön Kontrol Valfı WE 5 veya onun modern NG10 eşdeğerini satın almaya karar verdiğinizde, seçiminizi etkileyen birçok faktör vardır. Öncelikle akış ve basınç gereksinimlerinizi doğrulayın. Orta basınçta dakikada 20 litreden daha azına ihtiyacınız varsa geleneksel NG5 boyutu yeterli olabilir. Daha yüksek performans için 5X serisi NG10 modelleri mevcut standarttır.
İkinci olarak tesisinizde mevcut olan elektrik voltajını göz önünde bulundurun. 24 volt DC versiyonu endüstriyel otomasyonda en yaygın olanıdır; 110 veya 220 volt seçenekleri ise farklı bölge ve uygulamalara uygundur.
Üçüncüsü, hızlı anahtarlama, enerji azaltma veya konum izleme gibi özel özelliklere ihtiyacınız olup olmadığını değerlendirin. Bu seçenekler maliyeti artırır ancak zorlu uygulamalarda gerçek faydalar sağlar.
Fiyat, spesifikasyonlara ve tedarikçiye göre önemli ölçüde değişir. Yetkili distribütörler ve endüstriyel tedarikçiler, bu vanaları genellikle seçime yardımcı olacak teknik destekle birlikte taşırlar. Toplu satın alımlar genellikle toplu indirimlere hak kazanır. Resmi Rexroth kataloğu, tam olarak doğru vanayı almanızı sağlamak için ayrıntılı özellikler ve sipariş kodları sağlar.
Alternatif tedarikçiler uyumlu valfleri daha düşük fiyatlarla sunar ancak uyumluluk ve güvenilirlik farklılık gösterebilir. Kritik uygulamalar için orijinal Rexroth valfleri, tutarlı performans ve parça bulunabilirliği sayesinde daha iyi uzun vadeli değer sağlar.
Pratik Uygulamalar ve Başarı Faktörleri
Yön Kontrol Valfı WE 5 ve onun ardılları sayısız uygulamada kendine yer buluyor. Enjeksiyon kalıplama makineleri bunları kalıp kelepçelerini ve ejektörlerini kontrol etmek için kullanır. Robotik sistemler hassas hareket kontrolü için bunlara güvenir. Forkliftler, direksiyon ve kaldırma işlevleri için bunlara bağlıdır. Metal şekillendirme presleri, takım tezgahları ve malzeme taşıma ekipmanlarının tümü bu valfleri içerir.
Herhangi bir Yön Kontrol Valfi WE 5 kurulumunun başarısı, valfin uygulama gereksinimlerine uygun olmasına bağlıdır. Yüksek akışlı uygulamaların stabiliteyi korumak için gaz kelebeği kartuşlarına ihtiyacı vardır. Yüksek sıcaklıktaki ortamlar enerji azaltıcı solenoidlerden yararlanır. Yük tutma uygulamaları, kapalı merkezli makaralar ve muhtemelen harici çek valfler gerektirir.
Elektrik sistemi uygun voltajı sağlamalı ve voltaj yükselmelerine karşı koruma içermelidir. Hidrolik sistem tasarımı, valfteki basınç düşüşlerini hesaba katmalı ve yeterli filtreleme sağlamalıdır.
Düzenli bakım vana ömrünü uzatır ve beklenmedik arıza sürelerini önler. Filtre durumunun izlenmesi, harici sızıntının kontrol edilmesi ve solenoid tepkisinin test edilmesi gibi basit uygulamalar sistemin güvenilir bir şekilde çalışmasını sağlar.
Orijinal WE 5'ten modern 5X serisine doğru olan evrim, endüstriyel hidrolik bileşenlerin değişen ihtiyaçları karşılamak için nasıl ilerlediğini göstermektedir. Hem mirası hem de mevcut yetenekleri anlamak, mühendislerin hangi Yön Kontrol Valfi WE 5 versiyonunun uygulamalarına en iyi şekilde hizmet edeceği konusunda bilinçli kararlar almasına yardımcı olur. Doğru seçim, kurulum ve bakım ile bu vanalar zorlu endüstriyel ortamlarda yıllarca güvenilir hizmet sunar.
