İnsanlar "Rexroth için yön kontrol valfi WE 4" araması yaptıklarında genellikle endüstriyel makinelerdeki en yaygın hidrolik bileşenlerden birine bakıyorlar. Ancak adı biraz kafa karıştırıcı olabilir. Çoğu insanın aslında "WE 4" ile kastettiği, 4 yollu işleve sahip Rexroth WE 6 serisi vanadır. "4", vana üzerindeki dört ana bağlantı noktasını belirtirken "6", endüstri standardı NG6 veya CETOP 3 montaj düzenine uygun olan boyut tanımını belirtir.
Bu ayrım önemlidir çünkü parça sipariş ediyorsanız veya bir sistem tasarlıyorsanız tam olarak neyle çalıştığınızı bilmeniz gerekir. Bu kategorideki Rexroth yön kontrol valfi, onlarca yıldır hidrolik sistemlerde en büyük güç olmuştur ve bugün popüler kalmasının iyi nedenleri vardır.

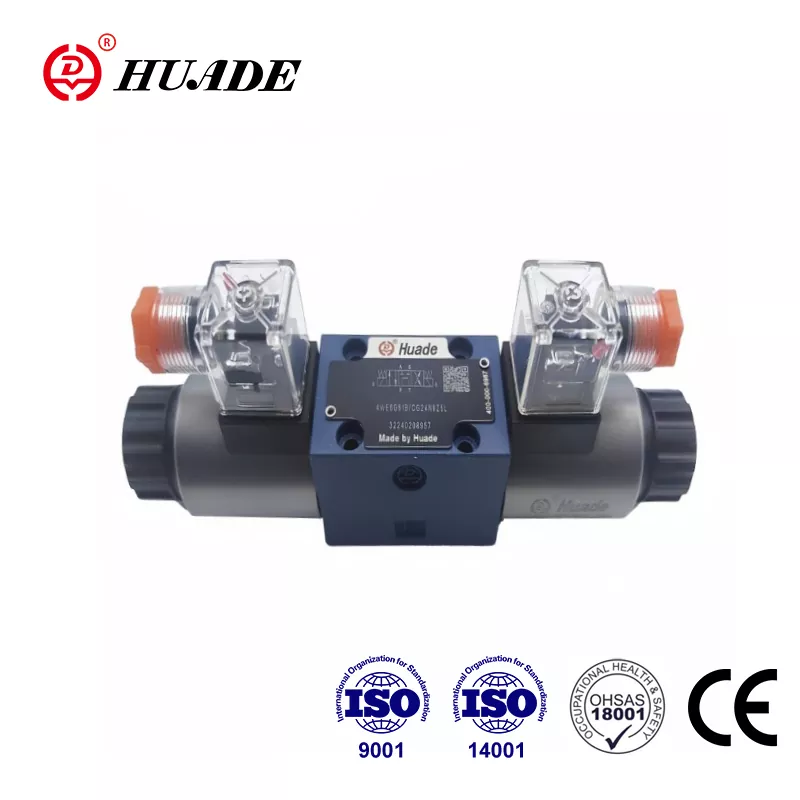

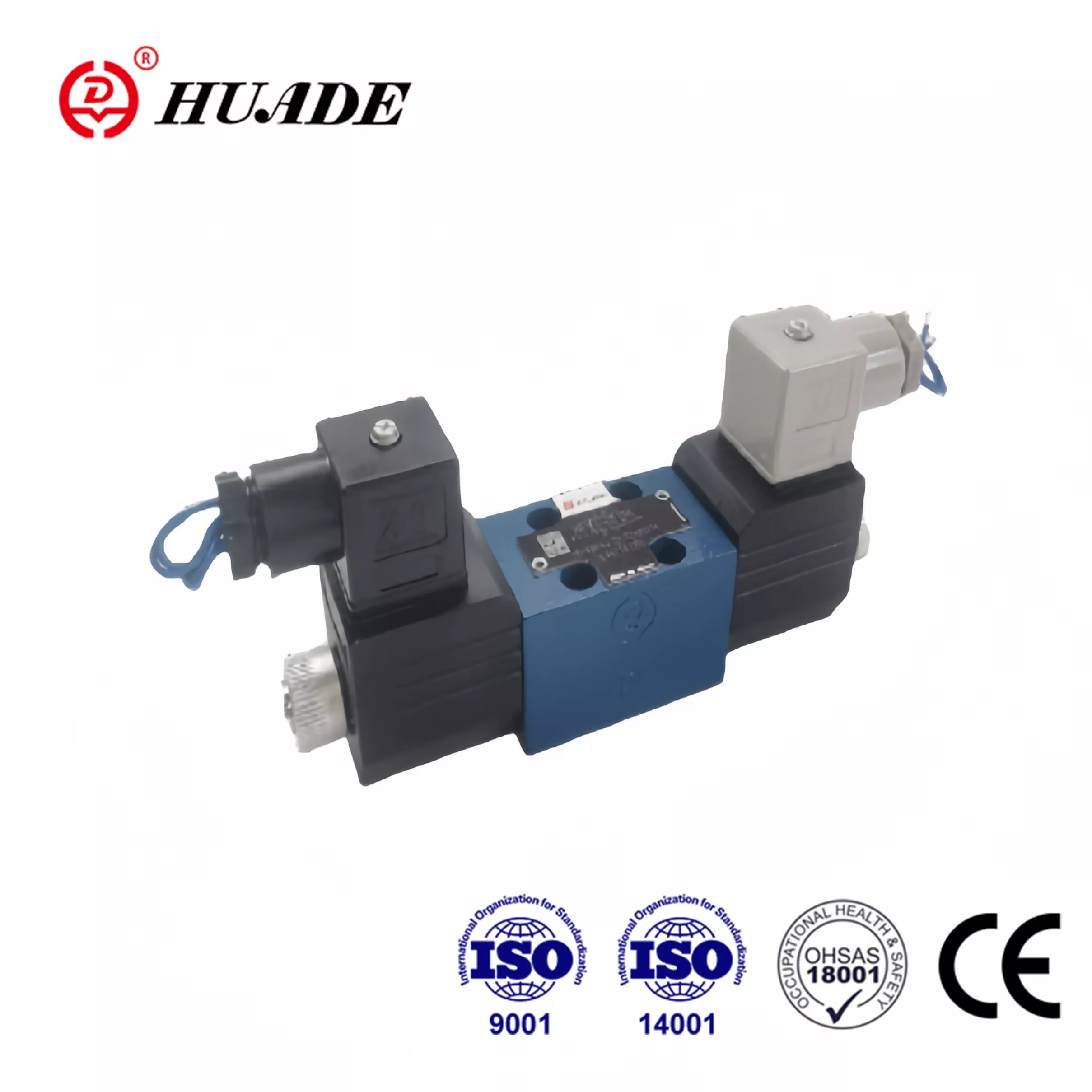

Rexroth WE 6 Valfini Özel Kılan Nedir?
Rexroth WE 6 yön kontrol valfi, hidrolik valflerin kalabalık alanında öne çıkıyor çünkü ciddi performansı kompakt bir pakete sığdırıyor. Bu valf, DC solenoid versiyonunu kullandığınızda yaklaşık 5.076 psi olan 350 bar'a kadar basınçları ve dakikada 80 litreye kadar akış hızlarını kaldırabilir. Bir AC solenoidi için bu, dakikada 60 litreye düşer, ancak bu, çoğu endüstriyel uygulama için hala yeterlidir.
Valf, doğrudan etkili ıslak pimli solenoid tasarımı olarak adlandırılan tasarımı kullanır. Çok fazla tekniğe girmeden bu, elektromanyetik bobinin hidrolik yağın içinde bulunduğu ve bu sayede soğutmaya yardımcı olduğu ve daha sessiz çalışmasını sağladığı anlamına gelir. Yağ aynı zamanda hareketli parçaları da yağlayarak valfin ömrünü uzatır. Bu, solenoidin yağın dışında durduğu ve daha sıcak çalıştığı bazı ucuz tasarımlardan farklıdır.
Bu yön kontrol valfini gerçekten diğerlerinden ayıran şey, uluslararası standartları nasıl karşıladığıdır. Montaj modeli, Amerikan NFPA D03 standardıyla aynı olan ISO 4401-03-02-0-05'e uygundur. Bu standardizasyon, montaj plakanızı veya tesisatınızı değiştirmeden bir Rexroth vanasını başka bir markanın NG6 vanasıyla değiştirebileceğiniz anlamına gelir. Eski ekipmanın bakımını yaparken veya parçaları hızlı bir şekilde tedarik etmeye çalıştığınızda bu büyük bir sorundur.
4 Yollu Fonksiyonu Anlamak
4 yollu yön kontrol valfinden bahsettiğimizde valfin hidrolik akışı nasıl kontrol ettiğini anlatmış oluyoruz. Valfte genellikle P, T, A ve B olarak etiketlenen dört ana bağlantı noktası bulunur. P bağlantı noktası pompanıza bağlanır ve basınçlı hidrolik sıvıyı getirir. Port T tankınıza bağlanır ve sıvının geri döndüğü yerdir. A ve B bağlantı noktaları hidrolik silindirinize veya motorunuza bağlanır.
Rexroth WE 6 valfi 4/3 valf olarak yapılandırılabilir, yani dört portlu ve üç konumlu veya dört portlu ve iki konumlu 4/2 valf. Üç konumlu versiyon daha yaygındır çünkü elektrik sinyalini kapattığınızda valfin geri döndüğü nötr bir merkez konumu sağlar.
Farklı merkez pozisyonları farklı şeyler yapar. Rexroth'un "C" makarası olarak adlandırdığı kapalı merkez, orta konumdaki tüm bağlantı noktalarını bloke eder ancak A ve B'yi tanka bağlar. Bu, bir yükü yerinde tutmanız gerektiğinde kullanışlıdır. Rexroth'un sisteminde "G" veya "T" olarak işaretlenen açık merkez, A ve B'yi bloke ederken pompayı doğrudan nötr konumda tanka bağlar. Bu, sabit deplasmanlı dişli pompayla kullanacağınız şeydir çünkü hiçbir şey hareket etmediğinde pompanın boşaltılmasına izin verir.
"E" makara konfigürasyonu da popülerdir. Pompayı bloke eder ancak A, B ve T'yi merkezde birbirine bağlar. Maksimum tutma kuvvetine ihtiyacınız varsa, "H" makarası dört bağlantı noktasının tümünü nötr konumda tamamen bloke eder. Bu, makinistlerin iş parçası bağlama kelepçeleri için kullandıkları şeydir çünkü kelepçe ayarlandıktan sonra neredeyse hiç sızıntı olmaz.
Rexroth Valfinin Rakiplerle Karşılaştırılması
NG6 yön kontrol valfi pazarı, Parker Hannifin ve Eaton Vickers'ın benzer ürünler sunmasıyla rekabetçidir. Her üç büyük marka da aynı CETOP 3 standardını takip ettikleri için fiziksel olarak birbiriyle değiştirilebilen valfler üretiyor. Bu, satın alma kararınızın performans ayrıntılarına, fiyata ve vanayı ne kadar hızlı alabileceğinize bağlı olmasını sağlar.
Rexroth WE 6 ve Vickers DG4V-3'ün her ikisi de dakikada 80 litre ve ana bağlantı noktalarında 350 bar ile maksimum çıkışa sahiptir. Parker'ın D3W serisi, aynı D03 ayak izinde dakikada 150 litreye kadar daha yüksek akış kapasitesi iddia ediyor. Sınırları zorluyorsanız bu önemli olabilir, ancak çoğu uygulama için Rexroth valfi bol miktarda kapasite sağlar.
Farklılıkların ortaya çıktığı alanlardan biri tank portu basınç değeridir. Rexroth valfi, belirli makara türleri için tipik olarak T portunda 160 bar geri basınca izin verir. Parker'ın D3W'si 210 bar'a kadar çıkar ve Vickers DG4V-3 yüksek performanslı versiyonu 207 bar'ı işler. Uzun geri dönüş hatlarınız varsa veya karşı baskıyı yönetmeniz gerekiyorsa, bu durum seçiminizi etkileyebilir.
Fiyat açısından, Rexroth yön kontrol valfi temel bir ünite için genellikle 255 £ civarındadır, ancak fiyatlar konfigürasyona ve satın aldığınız yere göre değişir. Bu vanaları endüstriyel distribütörler aracılığıyla, kullanılmış veya fazla üniteler için eBay'de ve RS Online gibi büyük tedarikçiler aracılığıyla bulabilirsiniz.
Sıvı Temizliği Neden Düşündüğünüzden Daha Önemli?
Rexroth WE 6 valfiyle ilgili pek çok insanı hazırlıksız yakalayan bir şey var. Sağlam bir yapıya sahip olmasına ve 350 bar basınca dayanabilmesine rağmen, kirli hidrolik yağına karşı şaşırtıcı derecede hassastır. Makara ile delik arasındaki hassas uyum, valfin yüksek basınçta sızdırmazlığını sağlayan şeydir, ancak genellikle 3 ila 13 mikron arasındaki aynı dar açıklık, parçacıkların işleri sıkıştırabileceği anlamına gelir.
Kirletici maddeler bu küçük boşluğa girdiğinde endüstrinin makara sıkışması veya silt kilidi olarak adlandırdığı durumu yaratırlar. Makara sıkışıyor ve solenoide enerji verildiğinde bile hareket etmiyor. AC solenoidleri çalıştırıyorsanız, bu aslında bobini yakabilir çünkü makara hareket ettiğinde tutma akımına düşmek yerine yüksek ani akım modunda kalır.
Rexroth, hidrolik sisteminizin ISO 4406 temizlik sınıfı 20/18/15'i koruması gerektiğini belirtir. Bu sadece bir öneri değil. İyi filtreleme ve kirliliği sisteminizden uzak tutmak muhtemelen yön kontrol valflerinizin güvenilir bir şekilde çalışmasını sağlamak için yapabileceğiniz en önemli şeydir. Bu, en pahalı vanayı satın almaktan veya elektrik kontrollerinize aşırı mühendislik uygulamaktan daha önemlidir.
Uygun bir bakım rutini, filtre elemanlarının basınç farkına göre kontrol edilmesini, yağın soğuk tutulmasını ve sisteme su girmemesini sağlamayı içerir. Eski hidrolik deyişi, yağınızı "temiz, serin ve kuru" tutun ve bu gerçekten de uzun valf ömrünün anahtarıdır.
Elektrik Bağlantıları ve Koruma
Rexroth WE 6 valfi farklı voltaj seçenekleriyle birlikte gelir. Mobil ekipmanlarda ve daha yeni endüstriyel makinelerde yaygın olan 24 VDC'yi alabilirsiniz. Ayrıca eski endüstriyel sistemler için 230 VAC ve bazı özel uygulamalar için 110 VDC de bulunmaktadır. AC ve DC solenoidleri aynı valf gövdesi üzerinde değiştirilebilir; bu da sistemi yükseltiyorsanız size esneklik sağlar.
Solenoid valfe giden gücü kapattığınızda voltaj yükselmesi oluşur. Bu sadece fiziktir ancak doğru şekilde kullanmazsanız kontrol elektroniklerinizde sorunlara neden olabilir. Ya elektrik panelinizde harici aşırı gerilim korumasına ihtiyacınız vardır ya da vanayı dahili parazit giderme özelliğine sahip bir konnektörle sipariş edebilirsiniz.
Valf, manuel geçersiz kılma seçenekleri de sunar. Standart manuel geçersiz kılma, teknisyenin güç kapalıyken bir düğmeye basarak makarayı hareket ettirmesine olanak tanır. Sorun giderme veya devreye alma sırasında bu çok değerlidir. Ayrıca valfi siz geri çekene kadar manuel konumda kilitleyen mandallı mantar düğme seçeneği de mevcuttur.
Bu Valf Ne Zaman Kullanılmalı ve Ne Zaman Başka Yere Bakılmalı
Rexroth WE 6 yön kontrol valfi, basit açma-kapama kontrolünde mükemmeldir. Uzatmak veya geri çekmek için bir hidrolik silindire veya açılıp geri dönmek için bir motora ihtiyacınız varsa, bu valf işi güvenilir ve ekonomik bir şekilde yapar. İnşaat makineleri, tarım ekipmanları, takım tezgahları ve genel endüstriyel hidroliklerde standart ekipmandır.
Bu valfin yapmadığı şey orantısal kontroldür. Basit bir yön kontrol vanasıyla akış hızını değiştiremez veya aktüatörünüzün hızını sorunsuz bir şekilde kontrol edemezsiniz. Buna ihtiyacınız varsa bunun yerine Rexroth'un 4WRA veya 4WREE oransal valf serisine bakıyorsunuz. Bu valflerde oransal solenoidler, elektronik geri bildirim ve analog sinyale dayalı olarak makara konumunu sürekli olarak kontrol etmenizi sağlayan konum sensörleri bulunur.
Maliyet farkı önemlidir. Orantılı bir yön valfi 2.000 doların üzerinde çalışabilirken, temel WE 6 yön kontrol valfinin maliyeti bunun çok küçük bir kısmıdır. Yalnızca ayrı konumlara ihtiyaç duyan uygulamalar için orantısal kontrole fazladan para harcamak mantıklı değildir. Daha basit olan valf daha güvenilirdir, bakımı daha kolaydır ve tam olarak ihtiyacınız olanı yapar.
Tehlikeli konumlar için Rexroth, Ex ib IIC T6 derecelerine sahip WE 6 valfinin patlamaya dayanıklı versiyonlarını sunmaktadır. Bunlar, patlayıcı atmosfer riskinin bulunduğu kimya tesislerinde veya petrol rafinerilerinde kullanacağınız şeylerdir. Valf yapısı aynıdır ancak elektrikli bileşenler temel güvenlik standartlarını karşılar.
Kurulum ve Sistem Tasarımı Hususları
Rexroth yön kontrol valfinin doğru şekilde takılması, performansı açısından büyük bir fark yaratır. Valf, manifoldunuza veya hidrolik bloğunuza cıvatalanan bir alt plakaya monte edilir. Alt plaka, tesisatınıza bağlanan geçitli geçitlere sahiptir. Vananın port düzenine uygun bir CETOP 3 alt plakası kullandığınızdan emin olun.
Valfi herhangi bir yönde monte edebilirsiniz, ancak ısı dağılımını düşünmeniz gerekir. Alt plakanın termal iletkenliği en az 36,2 W/mK olmalıdır ve aynı manifolda birden fazla valf monte ediyorsanız merkezler arasında en az 55 mm mesafe bırakın. Solenoid bobinler 90 derece dönebilir, bu da dar alanlarda çalıştığınızda veya elektrik bağlantılarını belirli bir şekilde yönlendirmeniz gerektiğinde yardımcı olur.
Dikkat edilmesi gereken bir şey akış sınırlarıdır. Valf dakikada 80 litre olarak derecelendirilmiş olsa da, sistem koşullarınız geçici geçişler veya geçişler sırasında akışları daha yükseğe itebilirse, basınç hattına bir kartuş gaz kelebeği takmanız gerekir. Bu olmadan, valfin kapasite sınırına yakın bir yerde çalışırken makara salınımı veya düzensiz davranış riskiyle karşı karşıya kalırsınız.
Tank portu basınç sınırı başka bir tasarım hususudur. "A" veya "B" olarak işaretlenmiş makara türleri için, tank portunu 160 bar'ın üzerine itebilecek basınçlar çalıştırıyorsanız, bu portu bir dönüş hattı yerine bir tahliye hattı olarak değerlendirmeniz gerekir. Ya minimum karşı basınçla tanka ayrı olarak yönlendirin ya da daha yüksek tank portu değerlerine sahip farklı bir vana seçin.
Yaygın Sorunları Giderme
Rexroth yön kontrol valfine sahip bir hidrolik sistem düzgün çalışmıyorsa, sorunun ne olduğunu anlamanın mantıklı bir yolu vardır. Manuel geçersiz kılmayla başlayın. Makarayı manuel olarak hareket ettirebiliyorsanız ve aktüatör çalışıyorsa sorununuz elektrikseldir. Güç kaynağınızı, kablo bağlantılarınızı ve kontrol sinyallerinizi kontrol edin. Manuel geçersiz kılma da makarayı hareket ettirmiyorsa mekanik bir sorun var demektir.
Mekanik sorunlar genellikle kirlenme veya hasardan kaynaklanır. Valf kirli yağda çalışıyorsa sürgü sıkışmış olabilir. Bazen valf gövdesine hafifçe vurarak manuel geçersiz kılma işlemini tekrarlayarak serbest bırakabilirsiniz, ancak kirlenme şiddetliyse valfi söküp temizlemeniz veya değiştirmeniz gerekir.
Elektrik arızaları genellikle yanmış solenoid bobinler olarak ortaya çıkar. Bobin terminalleri arasında sonsuz direnç ölçerseniz bobin açıktır ve değiştirilmesi gerekir. Düşük direnç kısa devrenin göstergesi olabilir. Normal DC bobinleri, voltaj derecesine bağlı olarak genellikle 10 ila 50 ohm arasında okur. AC bobinleri daha düşük, genellikle 3 ila 8 ohm civarında okunur.
Sızıntı, eski vanalarda sık karşılaşılan bir diğer sorundur. Yağın dışarıya sızmasını önleyen contalar ve makaradan iç sızıntıyı önleyen contaların her ikisi de zamanla aşınır. Dış sızıntılar açıktır ancak iç sızıntı, aktüatörlerin sürüklenmesi veya tutma kuvveti kaybı olarak ortaya çıkar. Conta kitinin değiştirilmesi genellikle bu sorunu çözer ve Rexroth, bakım belgelerinde ayrıntılı yeniden oluşturma talimatları sağlar.
Hidrolik Kontrolün Büyük Resmi
Rexroth WE 6 yön kontrol valfi onlarca yıldır endüstriyel kullanımda kendini kanıtlamış olgun bir teknolojiyi temsil etmektedir. Modern standartlara göre gösterişli veya yüksek teknolojili değildir ancak güvenilir hidrolik kontrol için tam olarak istediğiniz şeydir. Valf tek bir işi iyi yapar, bir kalite standardına göre üretilmiştir ve çalışmayı kolaylaştıran endüstri kurallarına uygundur.
Dakikada 80 litreden fazla sıvıya ihtiyaç duyan sistemler için Rexroth, WEH serisi pilot kumandalı valfleri sunmaktadır. Bunlar, çok daha büyük bir ana makarayı kontrol etmek için pilot aşama olarak küçük bir WE 6 tipi valf kullanır. WEH serisi, NG32 boyutuna kadar ölçeklenebilir ve dakikada 1.000 litreden fazla işleyebilir. Bu büyük valflerin bile pilot aşama olarak WE 6 tasarımına dayanması, bu valf mimarisinin hidrolik kontrol açısından ne kadar temel olduğunu göstermektedir.
Yeni bir sistem için yön kontrol valfi belirlerken veya mevcut ekipmanınızı değiştirirken, Rexroth WE 6 serisi ciddi bir değerlendirmeyi hak ediyor. Hidrolik sisteminizin bakımını düzgün bir şekilde yaptığınızda yüksek basınç kapasitesi, iyi akış değerleri ve kanıtlanmış güvenilirlik sunar. Standartlaştırılmış montaj, tek bir tedarikçiye bağlı kalmadığınız anlamına gelir ancak Rexroth'un mühendislik kalitesi ve desteği, onları bu kritik bileşen için sağlam bir seçim haline getirir.
"WE 4"ün gerçekte ne anlama geldiğini anlamak, performans sınırlarını bilmek ve sıvı temizliğinin neden bu kadar önemli olduğunu anlamak, bu valflerden en iyi şekilde yararlanmanıza yardımcı olacaktır. İster mobil ekipman filosunun bakımını yapıyor olun, ister yeni bir endüstriyel makine tasarlıyor olun, ister düzgün çalışmayan bir hidrolik sistemin sorunlarını gideriyor olun, Rexroth yön kontrol valfi, hidrolik kontrol ihtiyaçları için pratik ve etkili bir çözüm olmaya devam etmektedir.
