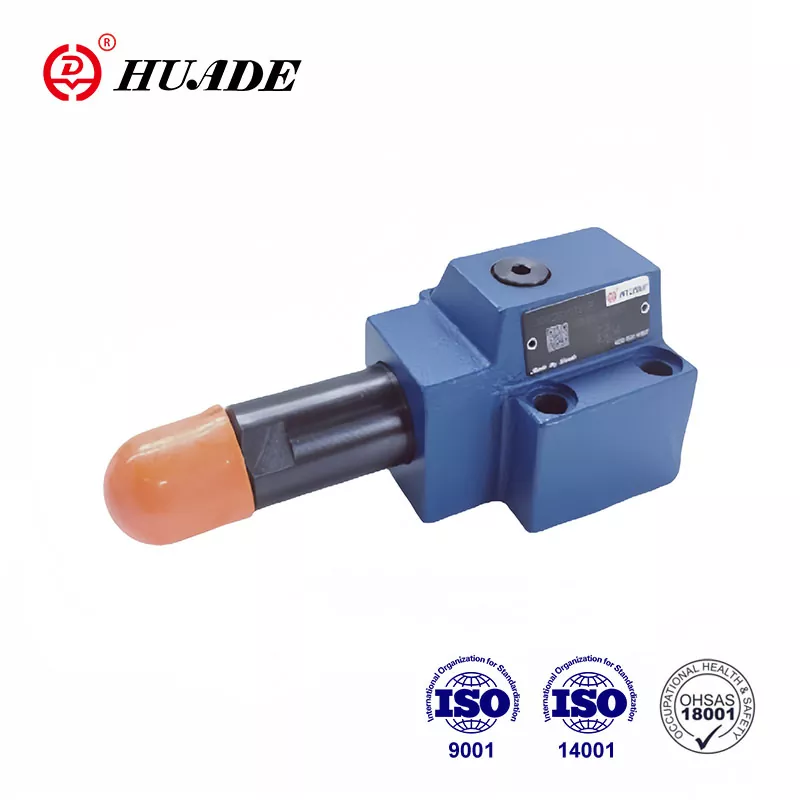

DZ 10 DP tipi basınç sıralama valfi, doğrudan çalıştırılan bir basınç sıralama valfidir. İkinci bir sistemin basınca bağlı sıralaması için kullanılır. Çin'de ve yabancı ülkelerde yüksek kalite ve düşük fiyatla çılgınca satılıyor. Huade® basınç sıralama valfi, hidrolik endüstrisindeki uluslararası standartlara tamamen uygundur. Huade® hidrolik valfleri, gelişmiş Rexroth teknolojisini sunarak performans açısından Rexroth ile uyumludur.
|
Teknik Veriler |
|
|
Giriş basıncı, port P, B (X） (MPa) |
31,5'a kadar |
|
Çıkış basıncı, port A (MPa) |
21.0'a |
|
Karşı basınç, T portu (MPa) |
16.0'a |
|
İzin verilen maksimum akış (L/dak) |
80'e kadar |
|
Sıvılar |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Sıvı sıcaklık aralığı(°C) |
-30'dan +80'e kadar |
|
Sıvı temizliği (um) |
Sıvı temizliği NAS 1638 Sınıf 9'a göre sıvının izin verilen maksimum kirlenme derecesi |
|
Maksimum akış (L/dak) |
80'e kadar |
Özellikler:
▶ Alt plaka montajı için
▶ 4 basınç değeri
▶ 4 ayar elemanı:
. Döner düğme
. Altıgen ve koruyucu kapaklı kol
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ Manometre bağlantılı
▶ Çek valf, isteğe bağlı
▶ DIN 24 340, Form D, ISO 5781 ve CETOP - RP 121H'ye uygun montaj modeli
Başvuru:
Bu basınç sıralama valfi DZ 10 DP, kaldırma ve taşıma makineleri, inşaat makineleri, endüstriyel araçlar, takım tezgahları, gemiler, metalurji ve diğer ekipmanların hidrolik sistemlerinde yaygın olarak kullanılabilir.
Sıra basıncı ayarlama elemanı (1) aracılığıyla ayarlanır.
Sıkıştırma yayı (2) kontrol makarasını (3) başlangıç konumunda tutar, valf kapalıdır. A portundaki basınç, kontrol hattı (4) aracılığıyla, baskı yayının (2) karşısındaki kontrol makarasının (3) piston alanında mevcuttur. Basınç, baskı yayında (2) ayarlanan değere ulaştığında kontrol makarası (3) hareket ettirilerek A'dan B'ye olan bağlantıyı açar. B portuna bağlanan sistem, A kanalındaki basınç düşmeden sıralanır.
Kontrol sinyali, A portundan kontrol hattı (4) aracılığıyla veya X bağlantısı yoluyla harici olarak elde edilir.
Valf uygulamasına bağlı olarak, sızıntı tahliye yağı Y bağlantısı aracılığıyla harici olarak veya B bağlantısı aracılığıyla dahili olarak geçirilebilir.
DZ 10 DP 1 -40B'nin yapısı
DZ 10 DP-10B'nin sembolleri
