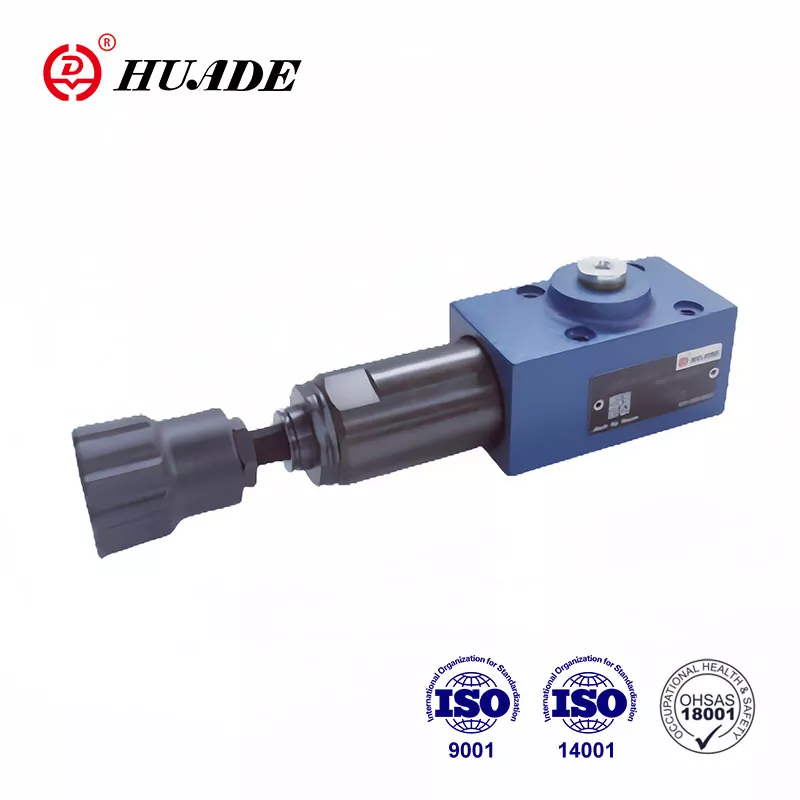

DZ 6 DP valf tipi, doğrudan çalıştırılan bir basınç sıralama valfidir. Huade® hidrolik basınç valfleri, Rexroth ile yapılan iki uzun vadeli ve derinlemesine işbirliği sayesinde performans açısından Rexroth'la yarışabilir. Bu basınç sıralama valfi, kaldırma ve taşıma makineleri, inşaat makineleri, endüstriyel araçlar, takım tezgahları, gemiler, metalurji ve diğer ekipmanların hidrolik sistemlerinde yaygın olarak kullanılabilir.
|
Teknik Veriler |
|
|
Giriş basıncı, port P, B (X） (MPa) |
31,5'a kadar |
|
Çıkış basıncı, port A (MPa) |
21.0'a |
|
Karşı basınç, T portu (MPa) |
16.0'a |
|
İzin verilen maksimum akış (L/dak) |
60'a kadar |
|
Sıvılar |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Sıvı sıcaklık aralığı(°C) |
-30'dan +80'e kadar |
|
Sıvı temizliği (um) |
Sıvı temizliği NAS 1638 Sınıf 9'a göre sıvının izin verilen maksimum kirlenme derecesi |
|
Maksimum akış (L/dak) |
60'a kadar |
Özellikler:
▶ Alt plaka montajı için
▶ 5 basınç aşaması
▶ 4 Ayarlama elemanları:
. Döner düğme
. Altıgen ve koruyucu kapaklı başlı vida,
Ölçekli kilitlenebilir döner düğme
Ölçekli döner düğme
▶ Çek valf, isteğe bağlı
▶ DIN 24 340, Form A, ISO 4401 ve CETOP - RP 121H'ye uygun montaj modeli
Başvuru:
Basınç Sıralama Vanası DZ 6 DP, ikinci bir sistemin basınca bağlı bağlantısı için kullanılır.
Sıra basıncının ayarı, ayar elemanı (4) aracılığıyla yapılır.
Yay (3) kontrol makarasını (2) nötr konumda tutar, valf bloke edilir. P kanalındaki basınç, kontrol hattı (6) aracılığıyla yayın (3) karşısındaki kontrol makarasının (2) makara yüzeyinde mevcuttur.
P kanalındaki basınç yayın (3) ayarlanan değerine ulaştığında kontrol makarası (2) sola hareket ettirilir ve P'den A'ya olan bağlantı açılır. A kanalındaki sistem, P kanalına düşen bir basınç düşüşü olmadan bağlanır.
Kontrol sinyali dahili olarak kontrol hattı (6) yoluyla kanal P'den veya harici olarak port B (X) aracılığıyla kaynaklanır.
Valfin kullanımına bağlı olarak, sızıntı yağ tahliyesi harici olarak T(Y) portu üzerinden veya dahili olarak A üzerinden yapılır.
DZ 6 DP 1 -50B'nin yapısı
DZ 6 DP-10B'nin sembolleri
