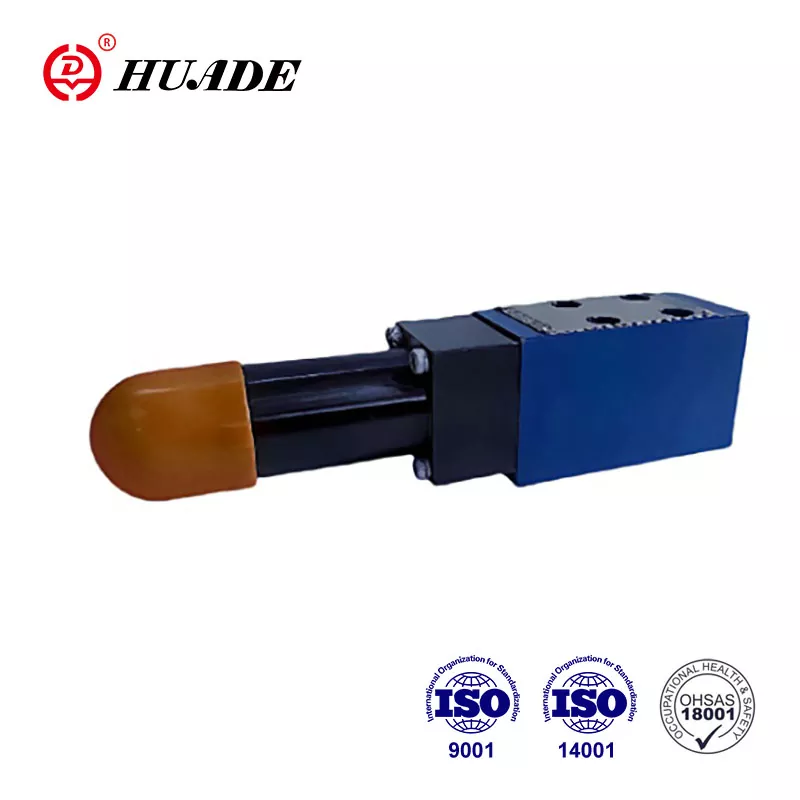

Basınç Sıralama Valfi DZ 5 DP, yağı ayarlanan basınçta ikinci bir sisteme yönlendirmek için kullanılır.
Rexroth'un ileri teknolojisinin sunulması nedeniyle Huade® hidrolik valfleri performans ve kalite açısından Rexroth ile uyumludur. Fiyatı daha makul. Fabrika, ürünlerin üstün performansını sağlamak için dünyanın her yerinden gelişmiş üretim ekipmanlarına ve sıkı test sistemlerine sahiptir.
|
Teknik Veriler |
|
|
Giriş basıncı, port P, B (X） (MPa) |
210'a kadar; 31,5'e kadar çek valfsiz |
|
Çıkış basıncı, port A (MPa) |
31.5'a |
|
Karşı basınç, T portu (MPa) |
6.0'a |
|
Max.permissible flow (L/min) |
30'a kadar |
|
Sıvılar |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Viskozite aralığı(mm²/s) |
10~800 |
|
Sıvı sıcaklık aralığı(°C) |
-30'dan +80'e kadar |
|
Sıvı temizliği (um) |
Sıvı temizliği NAS 1638 Sınıf 9'a göre sıvının izin verilen maksimum kirlenme derecesi |
Özellikler:
▶ Alt plaka montajı için
▶ Ön flanş montajı
▶ 5 basınç aralığı
▶ 4 farklı ayar öğesi
. Döner düğme
. Altıgen ve koruyucu kapaklı kol
. Ölçekli kilitlenebilir döner düğme
. Ölçekli döner düğme
▶ Opsiyonel çek valf
▶ Alt plakalar için DIN 24 340'a uygun montaj modeli, Form C
Başvuru:
Bu DZ 5 DP basınç sıralama valfi, kaldırma ve taşıma makineleri, inşaat makineleri, endüstriyel araçlar, takım tezgahları, gemiler, metalurji ve diğer ekipmanların hidrolik sistemlerinde yaygın olarak kullanılabilir.
1. Basınç Sıralama Vanası DZ 5 DP'nin kesiti ve sembolü
DZ 5 DP tipi vanalar doğrudan çalıştırılan sıralı vanalardır. Bu tip vanalar temel olarak mahfaza (1), kontrol makarası (2), yaylar (3) ve basınç ayar elemanından (4) ve ayrıca gerektiğinde çekvalften (5) oluşur.
Valfin yağı geçtiği basınç, basınç ayar elemanında (4) ayarlanır. Yaylar (3) kontrol makarasını (2) başlangıç konumunda tutar ve valf kapalı kalır. P portundaki basınç, delme (6) ve jet (7) yoluyla kontrol yaylarının (3) karşı ucundaki makara çalışma alanına geçer.
P portundaki basınç ayarlanan değere ulaştığında makara, P portunu A portuna bağlamak için yaya karşı hareket eder.
Bunun için sinyal P portundan delme (6) yoluyla dahili olarak geçer.
Yağ artık A portuna bağlı sisteme geçiyor ancak P portundaki basınç düşmüyor.
Pilot yağı ayrıca B(X) portu üzerinden harici olarak da beslenebilir.
Valf uygulamasına bağlı olarak pilot yağının dönüşü, T(Y) portu aracılığıyla harici olarak veya dahili olarak yapılabilir.
Yağın A portundan P portuna serbestçe geri dönüşünü sağlamak için gerekirse çek valf(5) dahil edilebilir.
DZ5DP-3-10B'nin yapısı
DZ 5 DP-10B'nin sembolleri
