Endüstriyel ortamlarda hidrolik sistemlerle çalışırken yön kontrol valfi aslında akışkan gücünüzün trafik kontrolörüdür. Bosch Rexroth 4WE 10 J Yön Kontrol Valfı, dünyanın dört bir yanındaki fabrikalarda üretim hatlarının sessizce çalışmasını sağlayan güçlü makinelerden biridir. Bu özel vana onlarca yıldır piyasada ve mühendislerin projeleri için bunu kullanmaya devam etmelerinin iyi bir nedeni var.
4WE 10 J Yön Kontrol Valfini Farklı Kılan Nedir?

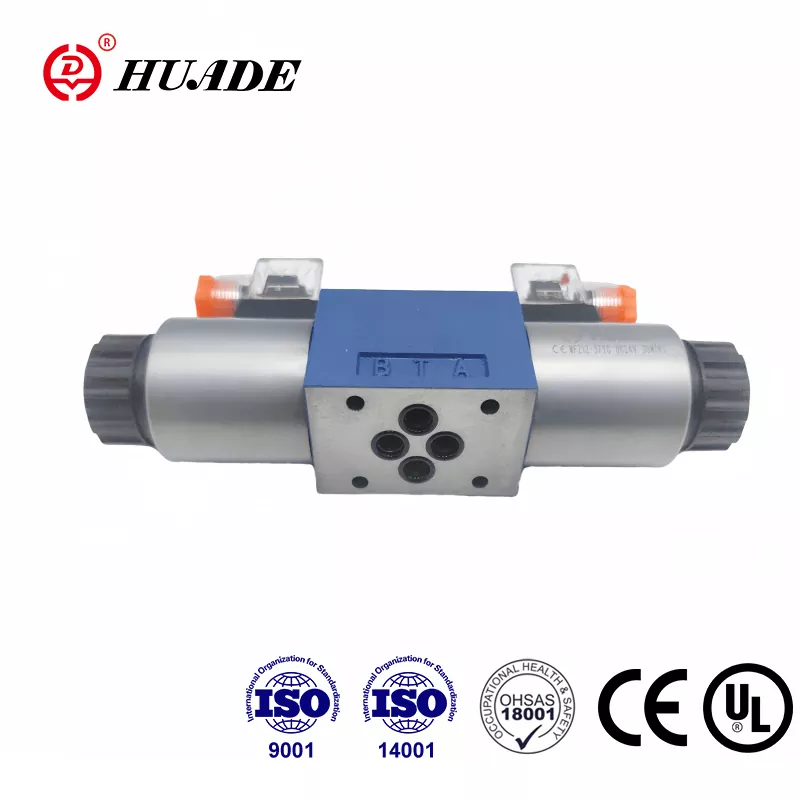

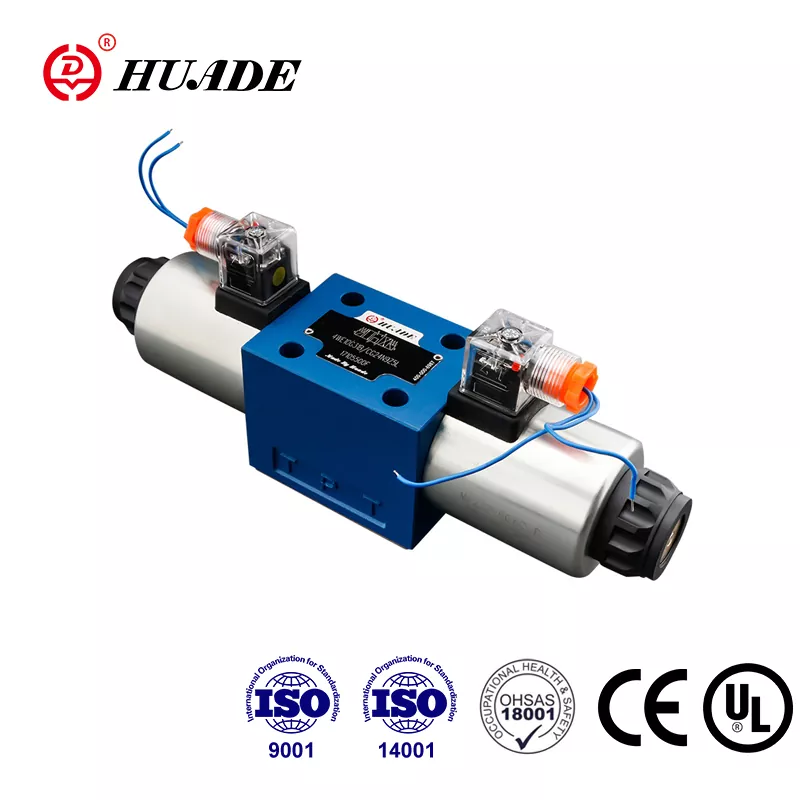

Rexroth 4WE 10 J, solenoidle çalıştırılan yön makaralı valf dediğimiz şeydir. Bunu, hidrolik yağı gitmesi gereken yere yönlendiren, elektrikle kontrol edilen bir anahtar olarak düşünün. "4WE" kısmı bize dört ana bağlantı noktasına sahip olduğunu ve elektrikle çalıştırıldığını söylüyor. "10", CETOP 5 montaj standardıyla eşleşen NG10 boyutunu belirtir. Sondaki "J" aslında oldukça önemlidir çünkü valfin orta konumdayken nasıl davranacağını tanımlar.
Bu valfi diğerlerinden ayıran şey, ciddi basınç ve akışla başa çıkabilme yeteneğidir. 350 bar'a kadar maksimum çalışma basıncından bahsediyoruz, bu da inç kare başına yaklaşık 5.000 pound anlamına geliyor. DC gerilim versiyonları dakikada 160 litre, AC versiyonları ise dakikada 120 litre kapasiteye sahiptir. Ağır yükleri taşımaya veya büyük silindirleri çalıştırmaya çalıştığınızda bu sayılar önemlidir.
J-Desen Merkez Konumu Nasıl Çalışır?
J makara konfigürasyonu muhtemelen bu yön kontrol valfinin en ayırt edici özelliğidir. Valf, her iki solenoid de kapalıyken orta konumunda olduğunda, tüm ana bağlantı noktaları tıkanır. Pompa portu (P), her iki çalışma portu (A ve B) ve tank dönüş portu (T) birbirinden tamamen izole edilmiştir.
Bu bloke edilmiş merkez tasarımı belirli bir amaca hizmet eder. Ağır bir yük taşıyan bir hidrolik silindiriniz olduğunda, siz onu aktif olarak kontrol etmediğiniz sürece bu yükün aşağıya doğru kaymasını istemezsiniz. 4WE 10 J her şeyin yerinde kilitli kalmasını sağlar. Pompa hiçbir yere yağ göndermiyor ve silindir tanka geri alamıyor. Bu, onu özellikle kalıplama döngüsünün farklı aşamalarında hassas konum tutmaya ihtiyaç duyduğunuz enjeksiyonlu kalıplama makineleri gibi uygulamalarda kullanışlı kılar.
Solenoidlerden birine enerji verdiğinizde makara kayar ve pompayı bir çalışma portuna bağlar, diğer çalışma portu ise tanka açılır. Diğer solenoide enerji verin ve bağlantılar ters yönde olsun. Basit bir hidroliktir, ancak bloke edilmiş merkez size diğer bazı makara modellerinin sağlayamadığı statik tutma kabiliyetini sağlar.
Önemli Olan Teknik Detaylar
4WE 10 J, montaj arayüzü açısından ISO 4401-05-04-0-05 standardına uygundur. Bu standardizasyon, gerektiğinde farklı üreticilerin diğer NG10 valfleriyle değiştirebileceğiniz anlamına gelir; ancak her zaman doğrulanması gereken ayrıntılar vardır. Montajda 15 Newton metreye torklanmış dört adet M6 x 50 cıvata kullanılır. Rexroth'un G 66/01 gibi bir şey olarak tanımladığı ayrı bir montaj plakasına ihtiyacınız olacak.
Solenoidler, Rexroth'un "ıslak pim" tasarımı dediği şeydir. Elektrik bobini, hidrolik yağına maruz kalan bir mahfazanın içinde bulunur; bu, soğutmaya yardımcı olur ve kuru solenoidlere kıyasla gürültüyü azaltır. Bu bobinler, valfin tamamını sökmeden çıkarılabilir ve 90 derece döndürülebilir; bu da, yer sıkıntısı olduğunda veya elektrik bağlantılarını yeniden yönlendirmeniz gerektiğinde kullanışlıdır. Yaygın voltaj seçenekleri arasında 24 VDC ve 120 VAC bulunur, ancak diğer voltajlar da mevcuttur.
Bu tip yön kontrol valfleri için yanıt süreleri dikkate değerdir. Güç uyguladığınızda makara yaklaşık 45 ila 70 milisaniyede değişir. Elektriği kestiğinizde yay, elektriği 35 ila 45 milisaniyede geri verir. Bunlar servo valf hızları değildir ancak çoğu endüstriyel makine uygulaması için yeterlidir.
Bu Valfin Çalıştığını Nerede Bulacaksınız?
4WE 10 J birçok farklı endüstriyel ekipmanda karşımıza çıkıyor. Ağır takım tezgahları bunu çalışma masalarını ve milleri kontrol etmek için kullanır. Hidrolik presler hassas silindir kontrolü için buna güvenir. Enjeksiyon kalıplama makineleri, özellikle tonlarca sıkma kuvvetini herhangi bir sapma olmadan tutmanız gereken kalıp bağlama devrelerinde muhtemelen en yaygın uygulamalardan biridir.
Tipik bir enjeksiyon kalıplama kurulumunda yön kontrol valfi, kalıbın açılmasını ve kapanmasını yönetir. Enjeksiyon sırasında, J-tipi merkez konumu, hidrolik yağı sıkıştırma silindirinde kilitler ve pompa başka bir iş yapıyor olsa bile basıncın sabit kalmasını sağlar. Bu, parlamayı (kalıptan istenmeyen plastik sızıntısı) önler ve tutarlı parça kalitesi sağlar. Kalıbı açma zamanı geldiğinde, bir solenoid ateşlenir ve valf kayar, yağın kenetleme mekanizmasını geri çekmesi için yönlendirir.
Valf ayrıca mobil ekipmanlarda, inşaat makinelerinde ve malzeme taşıma sistemlerinde de görülür. İyi tutma kapasitesi ve makul akış hızlarıyla yön kontrolüne ihtiyaç duyduğunuz her yerde 4WE 10 J dikkate alınmaya değerdir.
Sipariş Kodunu Anlamak
Rexroth, yön kontrol valfleri için sistematik bir kodlama sistemi kullanır ve bunu anlamak, tam olarak ihtiyacınız olanı elde etmenize yardımcı olur. Tipik bir tam model numarası, Rexroth parça numarası R900589988 olan 4WE 10 J3X/CG24N9K4 gibi görünebilir.
Özetle: "4", dört ana bağlantı noktasını doğrular. "WE", elektrikle çalıştırılan yön makaralı valf olduğu anlamına gelir. "10", NG10 boyut derecesidir. "J" merkezi bloke olan makara düzenini tanımlar. "3X" veya "5X" seriyi belirtir; 5X ise mevcut üretim serisidir. Eğik çizgiden sonraki harfler ve rakamlar, solenoid voltajı (G24, 24 VDC anlamına gelir), conta malzemesi ve çeşitli seçenekler gibi ayrıntıları belirtir.
Son ekte "V" harfini görüyorsanız bu, standart NBR contaları yerine FKM contalarını gösterir. Fosfat ester sıvıları kullanıyorsanız veya daha yüksek sıcaklıklarda çalışıyorsanız FKM'yi tercih edersiniz. Standart NBR contaları, normal endüstriyel sıcaklık aralıklarında mineral hidrolik yağlarla sorunsuz çalışır.
Sıvı Gereksinimleri ve Filtrasyon
4WE 10 J öncelikle mineral bazlı hidrolik yağlar için tasarlanmıştır, ancak doğru conta malzemesiyle fosfat esterlerini de işleyebilir. Viskozite aralığı oldukça geniş olup saniyede yaklaşık 2,8 ila 380 milimetrekare arasındadır ve nominal çalışma viskozitesi 55 santigrat derecede 37 civarındadır. Çalışma sıcaklığı ortam ortamına göre eksi 20 ile artı 50 santigrat derece arasında kalmalıdır.
Bakım sorunlarının çoğunun başladığı yer burasıdır: sıvı temizliği. Yön kontrol valfinin içindeki boşluklar mikron cinsinden ölçülür. Kritik bölgelerde 3 ila 13 mikron arasındaki boşluklardan bahsediyoruz. Karşılaştırma için insan saçı yaklaşık 70 mikrondur. Kirliliğin hidrolik yağınıza girmesine izin verirseniz, parçacıklar bu boşluklara sıkışabilir ve makaranın yapışmasına neden olabilir.
Rexroth, 10 mikron veya daha iyi filtrelemeyi önerir. Bu göz ardı etmeniz gereken bir öneri değil. Sıkışmış bir makara, valfinizin kaymayacağı veya daha da kötüsü kayabileceği ve geri dönmeyebileceği anlamına gelir. Özellikle AC solenoidlerde, sıkışmış bir makara bobinin yanmasına neden olabilir çünkü solenoid sürekli tutmak için değil, aralıklı görev için tasarlanmıştır. NAS 1638 Sınıf 9 temizlik standartları gibi bir şeye uymak, sizi gelecekte sıkıntıdan kurtaracaktır.
Yaygın Sorunlar ve Sorun Giderme
4WE 10 J ile ilgili sorunların çoğu üç alana dayanmaktadır: kirlenme, elektrik arızaları veya mekanik hasar. İyi haber şu ki, Rexroth bu valfler üzerinde size bir teşhis aracı sağlayan manuel bir geçersiz kılma özelliği sunuyor.
Solenoide enerji verdiğinizde yön kontrol valfiniz değişmiyorsa, önce manuel geçersiz kılmayı deneyin. Geçersiz kılma pimini itin ve valfin mekanik olarak değişip değişmediğine bakın. Manuel olarak vites değiştiriyor ancak elektriksel olarak değiştirmiyorsa, bir elektrik sorunuyla karşı karşıyasınız demektir. Solenoid konnektöründeki voltajınızı kontrol edin, kablo bağlantınızı doğrulayın ve bobin direncini test edin. Valf manuel olarak bile kaymıyorsa makara genellikle kirlenmeden dolayı sıkışmıştır.
Kirlenme sorunları çeşitli şekillerde kendini belli eder. Bazen valf kayar ancak merkeze düzgün şekilde dönmez. Diğer zamanlarda yavaş yavaş değişebilir veya hiç değişmeyebilir. İç sızıntı, valf sözde kilitli orta konumdayken bile basıncı kaybettiğiniz veya silindirin sürüklendiğini gördüğünüz başka bir semptomdur. Bu sorunlar genellikle kirliliğin sürgü veya valf gövdesine zarar vererek sızıntı yolları oluşturduğu anlamına gelir.
Elektrik sorunları genellikle basittir. Gerilim olmaması, kablolarınızı ve kontrol sisteminizi kontrol etmeniz anlamına gelir. Yanlış voltaj veya polarite (DC solenoidleri için), valfin güvenilir şekilde kaymayabileceği anlamına gelir. Üflemeli bobinler açık devre veya çok düşük direnç olarak ortaya çıkar. Bobin değişimi yeterince basittir çünkü bunlar valf gövdesinden dışarı çıkarlar.
Mekanik hasar daha az yaygındır ancak meydana gelebilir. Kırık geri dönüş yayları makaranın merkezlenmesini engelleyecektir. Hasarlı solenoid pimleri makarayı düzgün şekilde itmeyecektir. Bunlar genellikle basit düzeltmeler yerine valfin değiştirilmesini veya yeniden inşa edilmesini gerektirir.
Kurulumda Dikkat Edilmesi Gerekenler
4WE 10 J'nin düzgün şekilde monte edilmesi temiz, düz bir montaj yüzeyiyle başlar. Valf, daha önce bahsettiğimiz dört M6 cıvatayı kullanarak bir alt plakaya veya manifolda cıvatalanır. Yüzeyin düzlüğü önemlidir çünkü her bir portu kapatan O-halkaların eşit şekilde sıkıştırılması gerekir. Herhangi bir bükülme veya döküntü sızıntı yolları oluşturabilir.
Bu montaj cıvatalarını 15 Newton metreye kadar sıkın, ne fazla ne az. Çok az ve dış sızıntılara maruz kalabilirsiniz. Çok fazla kullanırsanız valf gövdesini deforme etme riskiyle karşı karşıya kalırsınız, bu da makaranın sıkışmasına neden olabilir. Tahmin değil, tork anahtarı kullanın.
Elektrik bağlantılarına da dikkat edilmesi gerekiyor. Doğru voltaj terminallerine bağlandığınızdan emin olun. Valf tipik olarak her bir solenoid için bir terminal şeridine veya konnektöre ve ayrıca bir toprak bağlantısına sahiptir. Bu topraklama bağlantısı güvenlik açısından zorunludur ve aynı zamanda kontrol sisteminizdeki elektrik gürültüsünü de azaltabilir.
Yön kontrol valfi, mümkün olduğunda solenoidler yukarı bakacak şekilde yönlendirilmelidir. Bu, elektrik bağlantılarında nem birikmesini önlemeye yardımcı olur. Farklı bir şekilde monte etmeniz gerekiyorsa elektrik terminallerini korumak için koruyucu kılıf veya kapak eklemeyi düşünün.
Alternatifleri Karşılaştırma
4WE 10 J, mevcut tek NG10 yön kontrol valfi değildir. Parker, benzer özellikler sunan D3W serisini üretmektedir. Eaton Vickers, DG4V-5 serisine sahiptir. HYDAC birçok uygulamada yerini alabilecek NG10 valfler üretmektedir. Peki neden hala Rexroth'u seçmelisiniz?
Akış kapasitesi bir faktördür. 4WE 10 J'nin DC versiyonlarındaki dakikada 160 litrelik kapasitesi bazı rakipleri geride bırakıyor. Tepki süresi, enerji verme için 45 ila 70 milisaniye arasında rekabetçidir. Çıkarılabilir, dönebilen bobinlere sahip ıslak pinli solenoid tasarımı, pratik bakım avantajları sunar. Rexroth ayrıca 4WE 10 serisi içerisinde daha geniş yelpazede makara desenleri ve seçenekleri sunarak ihtiyaçlarınızı tam olarak karşılamanız için size daha fazla esneklik sağlar.
Fiyat açısından bu vanalar aynı oyun parkındadır. Ortak bir yapılandırma için 950 ila 1.050 ABD doları arasında herhangi bir ödeme yapabilirsiniz. Bu fiyatlandırma, endüstriyel sınıf kaliteyi ve dar mesafeleri ve güvenilir performansı korumaya yönelik mühendisliği yansıtıyor.
Gerçek farklılık genellikle sisteminizde halihazırda kullandığınız şeye bağlıdır. Ekipmanınız zaten Rexroth bileşenleri üzerine kurulmuşsa, 4WE 10 J'ye bağlı kalmak parça envanterinde tutarlılığı ve teknisyenin aşinalığını korur. Parker veya Eaton sistemleriyle çalışıyorsanız eşdeğerleri daha sorunsuz bir şekilde entegre olabilir.
Kaynak Kullanımı ve Kullanılabilirlik
4WE 10 J'yi bulmak genellikle basittir. R900589988 (24 VDC versiyonu) gibi yaygın konfigürasyonlar genellikle endüstriyel distribütörlerin stoklarında mevcuttur. Rexroth'un doğrudan satın alabileceğiniz resmi bir çevrimiçi mağazası var. Alibaba gibi endüstriyel tedarik platformları hem orijinal Rexroth valfleri hem de uyumlu alternatifler sunuyor ancak gerçekte ne aldığınızı doğrulamanız gerekiyor.
Teslim süreleri konfigürasyona bağlı olarak değişir. Stoktaki ürünler birkaç gün içinde kargoya verilebilir. Alışılmadık seçeneklere sahip özel siparişler birkaç hafta sürebilir. Kritik ekipmanın bakımını yapıyorsanız, yedek bir valfi hazır bulundurmak, arıza süresine kıyasla nispeten düşük maliyet göz önüne alındığında mantıklıdır.
3X gibi eski serilerin üretiminin durdurulduğunu unutmayın. 3X serisi bir vanayı değiştiriyorsanız mevcut üretim versiyonu olan 5X serisine yükseltme yapabilirsiniz. Montaj arayüzü ve temel çalışma aynı kalır ancak seçeneklerde veya performans özelliklerinde küçük farklılıklar olabilir.
Kalıcı Olmak
Yön kontrol valfinizden maksimum ömrü elde etmek birkaç temel uygulamaya bağlıdır. İlk ve en önemlisi: hidrolik sıvısını temiz tutun. Güvenilir hizmet istiyorsanız, daha önce bahsettiğimiz 10 mikronluk filtreleme isteğe bağlı değildir. Filtrelerinizi düzenli olarak değiştirin ve filtre elemanındaki basınç düşüşünü izleyin.
İkinci olarak, J makara düzeninin gerçekten uygulamanızla eşleştiğini doğrulayın. Boşaltma valfi olmayan sabit deplasmanlı bir pompa kullanıyorsanız bloke olan merkez sorunlara neden olabilir. Pompa tıkalı bağlantı noktalarına doğru ilerleyecek, ısı üretecek ve enerji israfına neden olacaktır. J makarası, değişken deplasmanlı pompalarla veya ayrı boşaltma kapasitesine sahip sistemlerle en iyi şekilde çalışır.
Üçüncüsü, normal bir işletim yöntemi olarak değil, tanılama sırasında manuel geçersiz kılmayı kullanın. Bu geçersiz kılma pinleri günlük üretim kullanımı için değil, sorun giderme ve bakım için oradadır. Geçersiz kılma işleminin tekrar tekrar yapılması mekanizmaya zamanla zarar verebilir.
Dördüncüsü, sisteminizin çalışma basıncına ve akışına dikkat edin. 4WE 10 J'nin dakikada 350 bar ve 160 litreyi kaldırabilmesi, onu sürekli olarak bu sınırlarda çalıştırmanız gerektiği anlamına gelmez. Performans aralığının uç noktalarında değil ortasında çalışmak servis ömrünü uzatacaktır.
Son olarak, bir arıza yaşadığınızda, neden arızalandığını araştırmadan yeni bir solenoid bobini atmayın. Bobinler genellikle kendi başlarına arızalanmazlar. Makara sıkıştığı ve bobin aşırı ısındığı için veya kontrol sisteminizdeki elektrik sorunları nedeniyle başarısız olurlar. Yalnızca semptomu değil, temel nedeni düzeltin.
Sonuç olarak
Rexroth 4WE 10 J yön kontrol valfi onlarca yıllık endüstriyel hidrolik evrimini temsil eder. Günümüz standartlarına göre süslü ya da yüksek teknolojili değildir ancak doğru şekilde uygulandığında ve bakımı yapıldığında işini güvenilir bir şekilde yapar. Merkezi bloke edilmiş J makara düzeni size pozitif yük tutma olanağı sağlar. NG10 boyutu önemli miktarda akış ve basıncı yönetir. Islak pimli solenoid tasarımı, performansı pratik bakım erişimiyle dengeler.
Tutma özelliği ile yön kontrolü gerektiren yeni bir hidrolik sistem tasarlıyorsanız veya mevcut ekipmanınızdaki aşınmış bir valfi değiştiriyorsanız 4WE 10 J dikkate alınmayı hak eder. Sıvınız için doğru seriyi (mevcut üretim için 5X), doğru solenoid voltajını ve uygun conta malzemesini belirttiğinizden emin olun. İlk günden itibaren filtrelemeye dikkat edin, bu vanalardan yıllarca güvenilir hizmet alacaksınız.
Yön kontrol valfinizin nasıl çalıştığını ve sağlıklı kalması için neye ihtiyacı olduğunu anlamak karmaşık değildir. Sadece önemli ayrıntılara dikkat etmeyi gerektirir: temiz sıvı, doğru voltaj, doğru uygulama ve düzenli bakım. Bunları doğru yaptığınızda 4WE 10 J, hidroliğinizin gitmesi gereken yere, gitmesi gerektiğinde akmasını sağlayacaktır.
