Hidrolik sistemlerle çalışırken doğru yön kontrol valfini seçmek işinizi iyi ya da kötü yapabilir. Bosch Rexroth 4WE 10 E yön kontrol valfi, endüstriyel uygulamalarda güvenilir bir iş makinesi olarak ününü kazanmıştır ve mühendislerin ona tekrar başvurmasının iyi nedenleri vardır.
4WE 10 E yön kontrol valfini Özel Kılan Nedir?

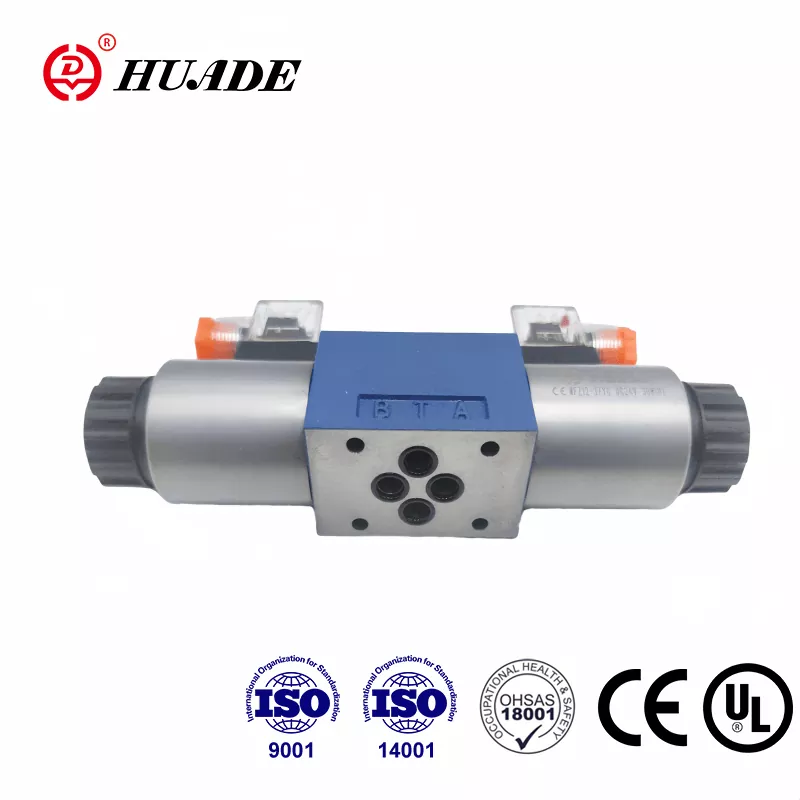

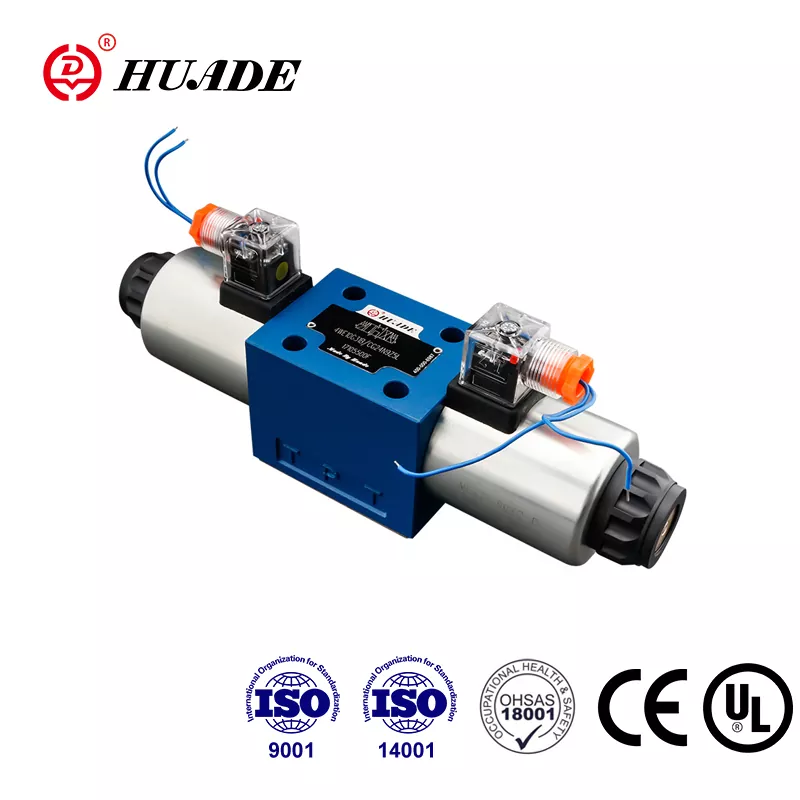

Rexroth 4WE 10 E, hidrolik sıvının sisteminizde nasıl hareket ettiğini kontrol eden doğrudan etkili bir solenoid valftir. Bunu hidrolik yağınız için bir trafik kontrolörü olarak düşünün. Sıvıya nereye gideceğini, ne zaman duracağını ve hangi yolu izleyeceğini söyler. Bu özel valf, dahili bir makarayı kaydırmak için elektromanyetik bobinler kullanır ve bu bobin, daha sonra hidrolik silindirlerinizin veya motorlarınızın tam olarak ihtiyacınız olan şekilde hareket etmesini sağlamak için akışı yeniden yönlendirir.
Bu yön kontrol valfini diğerlerinden ayıran şey, adında "E" harfiyle işaretlenen kapalı merkezli tasarımıdır. Valf nötr konumda olduğunda tüm bağlantı noktaları tıkalı kalır. Hidrolik aktüatörünüz kaymadan konumunu korur; bu, ağır yükleri kaldırdığınızda veya bir şeyi tamamen hareketsiz tutmanız gerektiğinde çok önemlidir.
Model Numarasının Parçalanması
4WE 10 E adı size bu vananın ne yaptığı hakkında her şeyi anlatır. "4", hidrolik hatlarınızı bağlamak için dört bağlantı noktasına sahip olduğu anlamına gelir. "WE", bunun solenoidle çalışan doğrudan etkili bir yön kontrol valfi olduğunu gösterir. "10", CETOP 5 veya ISO 4401-05-04-0-05 olarak da bilinen NG10 standardına uygun olan boyutunu ifade eder. Bu standardizasyon, Rexroth 4WE 10 E'nin NG10 valfleri için tasarlanmış her türlü montaj yüzeyine fiziksel olarak uyacağı ve eski ekipmanı değiştirirken veya yeni sistemler kurarken size esneklik sağlayacağı anlamına gelir.
"E" tanımı makara konfigürasyonunu açıklar. Valf dünyasında farklı harfler farklı akış düzenlerini temsil eder. E-tipi, tüm bağlantı noktalarını orta konumda kapalı tutarak, bir yükü herhangi bir hareket etmeden sabit tutmanız gerektiğinde idealdir.
Önemli Teknik Yetenekler
4WE 10 E yön kontrol valfi ciddi basınçların üstesinden gelir. Ana bağlantı noktalarında 350 bar'a kadar basınçta çalışabilir, bu da inç kare başına yaklaşık 5.075 pound anlamına gelir. Bu, enjeksiyon kalıplama makinelerinden inşaat ekipmanlarına kadar çoğu ağır endüstriyel uygulama için yeterlidir.
Akış kapasitesi, DC veya AC gücünü seçmenize bağlı olarak değişir. Bu Rexroth yön kontrol valfinin DC versiyonu dakikada 160 litreye kadar hareket eder, AC versiyonu ise dakikada 120 litreye kadar çıkar. Bu fark, AC bobinlerinin vanaya enerji verildiğinde daha fazla ısı üretmesi nedeniyle ortaya çıkar; dolayısıyla Bosch Rexroth, aşırı ısınma sorunlarını önlemek için akışı sınırlandırır.
Hızlı ve hassas hareketlere ihtiyaç duyduğunuzda tepki süresi önemlidir. 4WE 10 E, DC gücü kullanıldığında 45 ila 70 milisaniyede açılır ve 35 ila 45 milisaniyede serbest kalır. Bu, çoğu otomatik üretim hattı için yeterince hızlıdır. Daha düzgün çalışmaya ihtiyacınız varsa, sisteminizdeki darbeyi azaltmak için vites değiştirme hareketini yavaşlatan isteğe bağlı sönümleme parçaları ekleyebilirsiniz.
Kapalı Merkez Nasıl Çalışır?
E tipi makara konfigürasyonu bu yön kontrol valfine yük tutma kabiliyetini kazandırır. Üç konumu hayal edin: orta, sol ve sağ. Orta konumda, makara üzerindeki iç topraklar dört bağlantı noktasının tümünü bloke eder. P bağlantı noktası pompanıza bağlanır, T bağlantı noktası tankınıza gider ve A ve B bağlantı noktaları aktüatörünüze bağlanır. Her şey tıkalı kaldığında silindirinizde sıkışan yağ kaçamaz, böylece yükünüz tam olarak bıraktığınız yerde kalır.
"A" bobinine enerji verildiğinde makara sola kayar. Artık P portu A portuna bağlanırken B portu T portuna boşalır. Aktüatörünüz uzar. "B" bobinine geçin ve makara sağa hareket ederek akış düzenini tersine çevirir. P portu B portunu beslerken A portu tanka dönerek aktüatörünüzü geri çeker.
Bu kapalı merkezli düzenleme, konumu korumanın enerji verimliliğinden daha önemli olduğu kaldırma masaları, kelepçeler ve pres makineleri gibi uygulamalar için mükemmel şekilde çalışır. Buradaki değiş tokuş, hiçbir şey hareket etmese bile pompanızın basınç oluşturmaya devam etmesidir, bu da ısı üretir ve enerji israfına neden olur. Sisteminizi korumak için genellikle bu Rexroth 4WE 10 E'yi bir tahliye vanasıyla eşleştireceksiniz.
Gerçek Dünya Uygulamaları
Üretim tesisleri 4WE 10 E yön kontrol valfini sayısız şekilde kullanır. Enjeksiyon kalıplama makineleri, kalıp bağlamanın hassas bir şekilde kontrol edilmesi için ona güvenir. Basınçlı döküm ekipmanı bunu metal parçaları doğru bir şekilde konumlandırmak için kullanır. İnşaat makineleri, eğimlerde sürüklenmeden kepçe ve bom konumlarını tutabilme yeteneğinden yararlanır.
Valf ayrıca denizcilik uygulamalarında, metal işleme ekipmanlarında ve hassas üretim sistemlerinde de karşımıza çıkıyor. Yük altında kalacak bir hidrolik aktüatöre ihtiyaç duyduğunuzda, bu Rexroth yön kontrol valfinin kapalı merkezli tasarımı ihtiyacınız olan kontrolü sağlar.
Kurulum ve Montaj
4WE 10 E, doğrudan NG10 standardına uygun bir alt plakaya monte edilir. Bu modüler yaklaşım kurulumu ve değiştirmeyi kolaylaştırır. Manifold bloklarını kullanarak ilave vanaları üst üste istifleyebilir, yerden tasarruf sağlayan ve ihtiyacınız olan hortum ve bağlantı elemanı sayısını azaltan kompakt vana düzenekleri oluşturabilirsiniz.
Islak armatür solenoid tasarımı pratik avantajlar sunar. Bobin yağın içinde bulunur, bu da ısının dağıtılmasına yardımcı olur ve gürültüyü azaltır. Elektrik konnektörünü en uygun yere konumlandırmak için bobin düzeneğini 360 derece döndürebilirsiniz. Bir bobin arızalanırsa, hidrolik sisteminizi boşaltmadan, arıza süresini en aza indirerek değiştirebilirsiniz.
Elektrik bağlantıları, yapılandırmanıza bağlı olarak IP65 veya IP67 koruma dereceleriyle DIN EN 175301-803 standardına uygundur. Gerilim seçenekleri, artı veya eksi yüzde 10 toleransla hem DC hem de AC gücü için 12, 24, 110 ve 230 volt içerir.
Diğer Seçeneklerle Karşılaştırma
NG10 boyutunda bir yön kontrol valfi satın aldığınızda Parker, Eaton ve diğer üreticilerin alternatifleriyle karşılaşacaksınız. Parker D3W serisi benzer basınç ve akış değerleri sunar ancak daha yavaş geçiş yapar ve yanıt vermesi yaklaşık 110 milisaniye sürer. Eaton DG4V-5 akış kapasitesiyle eşleşiyor ancak döngü frekansını o kadar net belirtmiyor.
Rexroth 4WE 10 E, daha hızlı tepki süresi ve daha yüksek döngü kapasitesiyle öne çıkıyor. Saatte 15.000'e kadar anahtarlama işlemini gerçekleştirebilir, bu da onu yüksek hızlı otomatik işlemlere uygun hale getirir. Ayarlanabilir sönümleme seçeneği ayrıca valfin ne kadar hızlı değiştiği konusunda size daha fazla kontrol sağlayarak sisteminizin davranışına ince ayar yapmanıza yardımcı olur.
Fiyat, teknik özelliklere ve satın aldığınız yere göre büyük ölçüde değişir. Bu Rexroth yön kontrol valfinin temel konfigürasyonları yaklaşık 56 $'dan başlarken, özel kaplamalı, özel voltajlı veya gelişmiş contalı versiyonları 1.200 $'ı aşabilir. Bunları resmi Bosch Rexroth distribütörleri, endüstriyel tedarik merkezleri ve çevrimiçi pazarlarda bulabilirsiniz. Satın alırken, voltaj değerine ve makara tipine özellikle dikkat ederek model numarasının gereksinimlerinize tam olarak uyduğunu doğrulayın.
Çalıştırmayı Sürdürmek
Herhangi bir yön kontrol valfinin en büyük düşmanı kirliliktir. Hidrolik yağınızdaki kir parçacıkları makaranın yapışmasına neden olarak düzensiz çalışmaya veya tamamen arızaya yol açar. 4WE 10 E, NAS 1638 Sınıf 9 veya ISO 4406 20/18/15 temizlik seviyelerine karşılık gelen 10 mikrona kadar filtrelenmiş yağa ihtiyaç duyar.
Düzenli bakım, yağınızın izlenmesiyle başlar. Aşırı ısınmayı veya oksidasyonu gösteren renk değişikliği olup olmadığını kontrol edin. Çok ince veya çok kalın yağ valf performansını etkilediği için viskoziteyi periyodik olarak test edin. Filtreleri zamanında değiştirin ve sorunları erken tespit etmek için basınç göstergeleri takmayı düşünün.
Bu Rexroth yön kontrol valfi devreye girdiğinde belirtiler genellikle belirli nedenlere işaret eder. Valf yapışıyor ancak manuel geçersiz kılma düğmesine bastığınızda çalışıyorsa kirlenme muhtemeldir. AC versiyonlarındaki yanmış bobinler genellikle aşırı akıştan kaynaklanır ve bu da bobinin enerji verildiğinde yapışmasına ve bobinin aşırı ısınmasına neden olur. Dış sızıntılar genellikle aşınmış contalardan kaynaklanırken iç sızıntı, aktüatörün yavaş, süngerimsi hareketi olarak ortaya çıkar.
Valfin temizlenmesi dikkat gerektirir. Sistemden çıkarın, dikkatlice parçalarına ayırın ve deliği ve makarayı WD-40 veya benzeri bir solventle temizleyin. Geçitlere basınçlı hava üfleyin ve aşınma veya hasar olup olmadığını kontrol edin. Yüksek sıcaklık uygulamalarının standart NBR kauçuk yerine FKM contalara ihtiyaç duyduğunu dikkate alarak, valf versiyonunuz için doğru kiti kullanarak contaları değiştirin.
Doğru Seçimi Yapmak
4WE 10 E yön kontrol valfi, yük tutmanın önemli olduğu durumlarda mükemmeldir. Kapalı merkezli tasarımı kaymayı önler, hızlı yanıt vermesi otomasyonu destekler ve standartlaştırılmış montajı kurulumu kolaylaştırır. Modüler yapı, kompakt alanlarda karmaşık kontrol devreleri oluşturmanıza olanak tanır ve ıslak armatür bobinleri, minimum bakımla uzun hizmet ömrü sunar.
Enerji alışverişini düşünün. Bu bloke edilmiş merkez konumu, hiçbir şey hareket etmediğinde bile pompanızın yüklü kalmasını sağlar, ısı üretir ve güç tüketir. Uygulamanızda enerji verimliliği konumu korumaya ağır basıyorsa, pompayı nötr konumda boşaltan J tipi makaralara bakın. Serbest dalgalanma gerektiren uygulamalar için H tipi açık merkezli konfigürasyonlar daha iyi çalışabilir.
Elektrik sisteminizi vanayla dikkatlice eşleştirin. DC versiyonları daha yüksek akışı yönetir ve daha hızlı yanıt verir, bu da onları çoğu endüstriyel uygulama için varsayılan seçim haline getirir. AC gücü, daha yavaş işlemlerde iyi çalışır ancak bobin hasarını önlemek için dakikada 120 litrelik akış sınırının olduğunu unutmayın.
Rexroth 4WE 10 E, onlarca yıllık kanıtlanmış performansıyla endüstriyel hidrolik alanındaki yerini kazandı. Yüksek basınç kapasitesi, hızlı yanıt ve güvenilir yük tutma kombinasyonu, onu zorlu uygulamalar için sağlam bir seçim haline getirir. Yağınızı temiz tutun, ihtiyaçlarınız için doğru makara konfigürasyonunu seçin; bu yön kontrol valfi yıllarca güvenilir hizmet sunacaktır. İster mevcut bir valfi değiştiriyor olun ister yeni bir sistem tasarlıyor olun, 4WE 10 E'yi neyin tetiklediğini anlamak, hidrolik ekipmanınızdan en iyi şekilde yararlanmanıza yardımcı olur.
