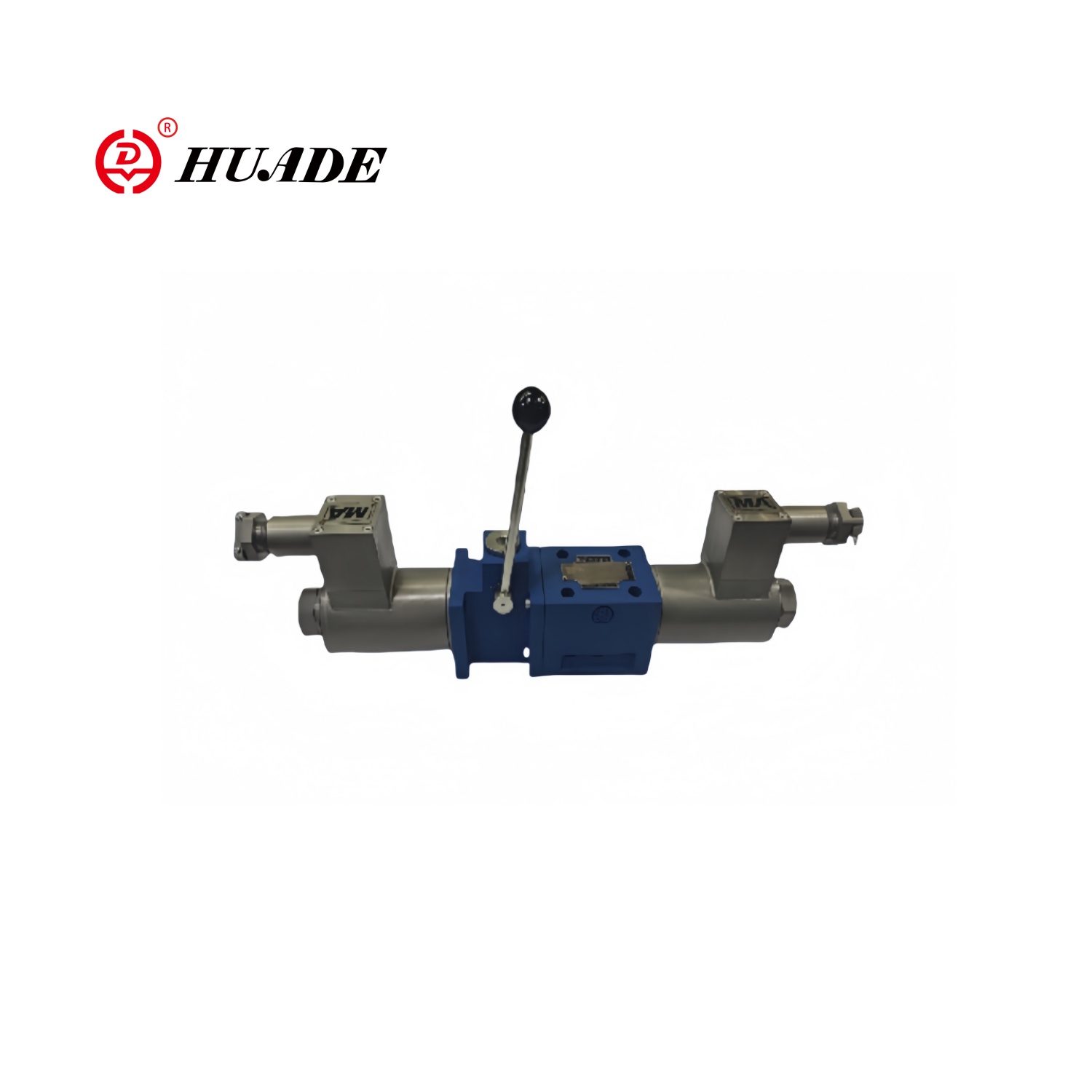

4WEM10 saplı patlamaya dayanıklı solenoid valf
  • 4WEM10 saplı patlamaya dayanıklı solenoid valf4WEM10 saplı patlamaya dayanıklı solenoid valf

4WEM10 saplı patlamaya dayanıklı solenoid valf

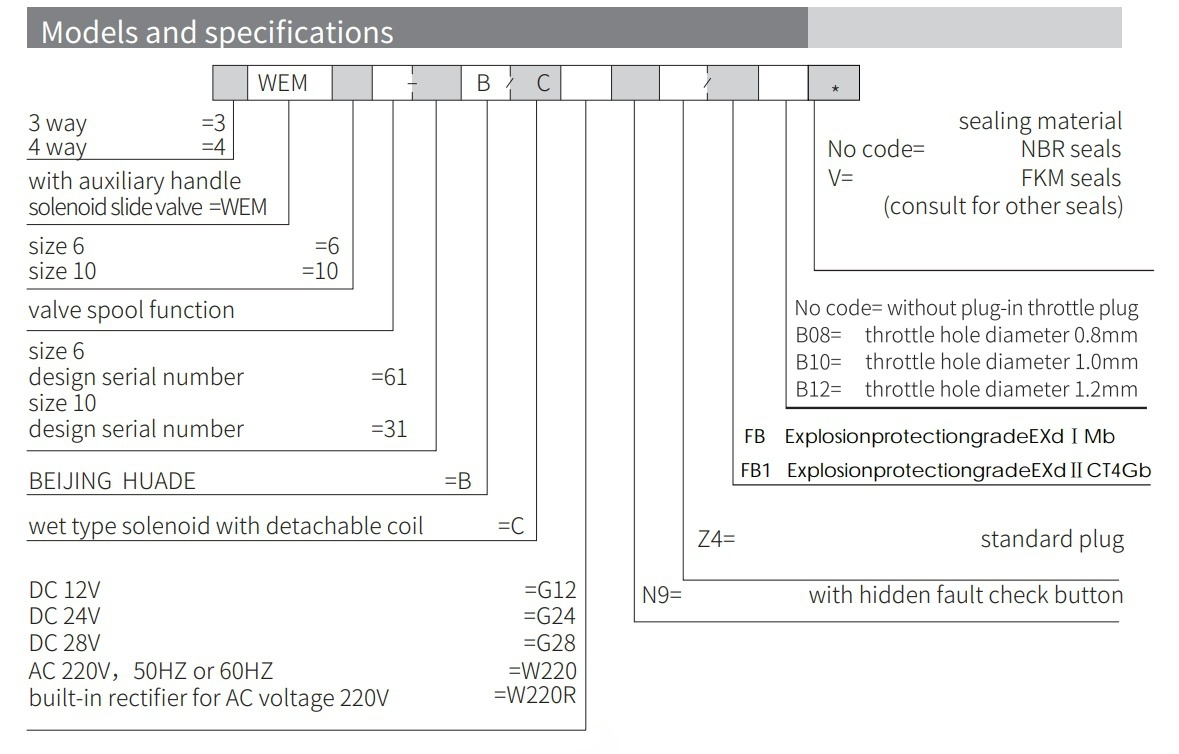

Model:4WEM10/FB
• Ürün özellikleri: 6 ila 10 boyutu, alt plaka montajı
• Özellikler: 4WEM10 serisi ile patlamaya dayanıklı solenoid valf,
• Uygulamalar: Rafinerilerin ve kimyasal bitkilerin boru hattı sistemleri,

Acil durum saplı patlamaya dayanıklı solenoid valf 4WEM10, yanıcı ve patlayıcı ortamlar için özel olarak tasarlanmış endüstriyel bir valftir. Solenoid valf 4WEM10'un ortak voltajı 24VDC veya 220VAC'dir ve patlamaya dayanıklı bobin yerinde güç kaynağıyla eşleşmelidir. Otomatik kontrol başarısız olduğunda, acil durum sapı sızıntı veya patlamayı önlemek için valfi hızla kesebilir veya açabilir.


4WEM10 saplı patlamaya dayanıklı solenoid valf ürün parametresi

Çalışma Basıncı MPA A, B, PO TO 35
T bağlantı noktası basınç MPA 16 (AC) ila 21 (DC)
çevre Mineral hidrolik yağı veya fosfat ester dalga basıncı yağı
Viskozite aralığı mm2/s 2.5 ila 500
Sıcaklık aralığı ℃ -30 ila +80

Ürün özelliği ve patlamaya dayanıklı solenoid valfın saplı 4WEM10 uygulaması

Özellikler:


▶ 6 ila 10 beden

▶ Maksimum çalışma basıncı 350 bar

▶ Maksimum çalışma akış hızı 120 l/dk

▶ Solenoid ve manuel tarafından kontrol edilen akışın açılması, kapanması ve yönü

▶ Çıkarılabilir bobinli ıslak pin solenoid

▶ Solenoid 90 ° dönebilir

▶ Alt plaka montajı

Başvuru:

Acil durum saplı solenoid yönlü valf 4WEM10, rafinerilerin ve kimyasal bitkilerin boru hatları sistemlerinde, gaz dağıtım istasyonlarında, LNG depolama tanklarının ithalat ve ihracat boru hatlarında, kömür madeni gazı ekstraksiyon sistemleri ve yeraltı havalandırma boru hatlarında yaygın olarak kullanılmaktadır.

4WEM10 saplı patlamaya dayanıklı solenoid valf bölümü ve sembolü

WEMM tipi yönlü valf, solenoid ve çalışma kolu ile çalıştırılan yönlü bir makara valfidir. Sıvı akışının açık, kapanış ve akış yönünü kontrol eder.

4WEM10 saplı patlamaya dayanıklı solenoid valf esas olarak bir valf gövdesi (1), bir veya iki solenoid (2), bir valf makarası (3), bir sıfırlama yay (4) ve manuel kontrol cihazından oluşur.

Solenoid Operasyonu:

Güç olmadığında, valf makarası (3), dönüş yayının eylemi altında nötr veya orijinal konumdadır. Solenoidin kuvveti (2) valf makarasına (3) etki ettiğinde, dinlenme pozisyonundan terminal pozisyonuna itilir. Bu şekilde, basınç yağı P'den A ve B'ye veya P'den B'ye ve A'dan T'ye T'den T'ye gerçekleştirilir. Solenoid (2) güçlendirildikten sonra, dönüş yay (4) valf makarasını (3) orijinal konumuna döndürür.

Yardımcı Tutucu İşlemi:

Solenoid enerji verilmediğinde, valf makarası (3) yardımcı kolu çalıştırarak hareket ettirilebilir. Çalışma kuvveti dönen şafttan (6) geçecek şekilde yardımcı sapı (5) sağa çevirin. Bilyalı valf çekirdeği (7) ve kılavuz manşon (8) valf makarasında (3) hareket ederek sola doğru hareket etmesine neden olur. Yardımcı sap (5). Sıfır konumuna dönerken, valf makarası (3), dönüş yayının (9) eylemi altındaki orijinal konuma geri döner.

Yapı 4WEM10 saplı patlamaya dayanıklı solenoid valf

Semboller 4WEM10 saplı patlamaya dayanıklı solenoid valf
