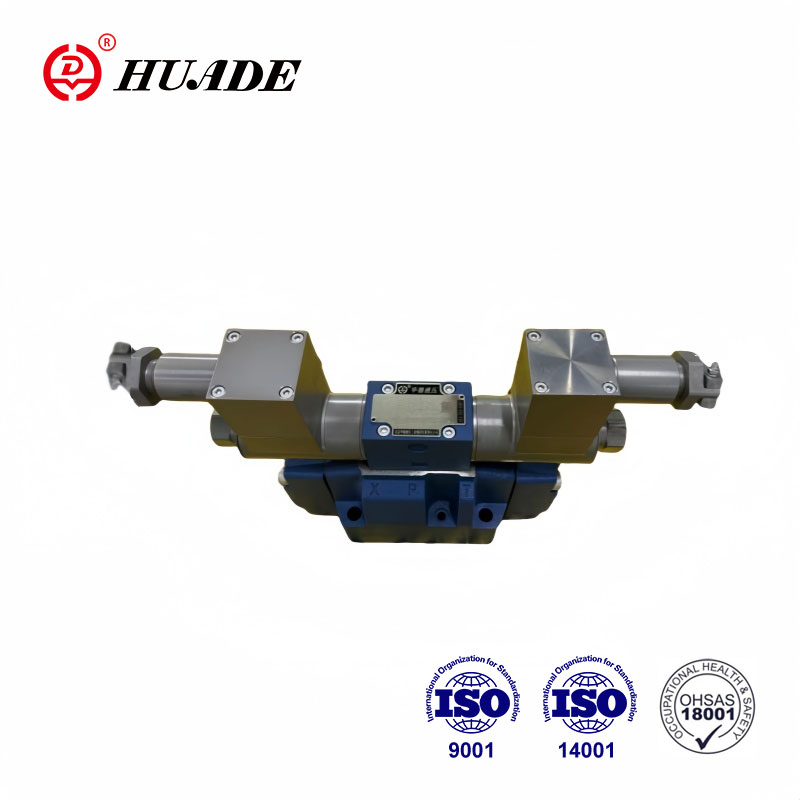

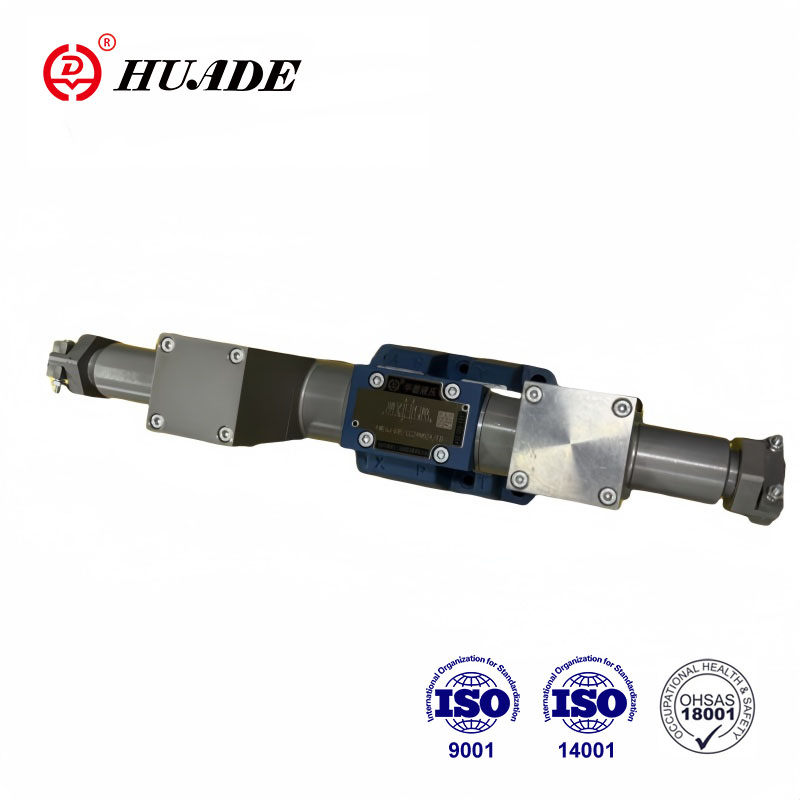

Huade'nin patlamaya dayanıklı hidrolik valfleri, korozyona dayanıklı yüksek kaliteli malzemeler kullanılarak özel tasarım ve üretim teknolojisini benimser. Patlamaya dayanıklı vana WE10 serisi, madencilik, kömür ve kimya endüstrileri gibi patlama tehlikesi olan yerlerde yaygın olarak kullanılmaktadır. Huade, Çin'de güvenilir bir ulusal markadır. Fabrika ileri üretim teknolojisine ve test ekipmanlarına sahiptir ve ürün kalitesine büyük önem vermektedir.
| Teknik veriler | ||
| Sabitleme konumu | İsteğe bağlı | |
| Ortam sıcaklık aralığı (°C) | -30 ila +50 (NBR contası) | |
| -20 ila +50 (FKM mührü) | ||
| Ağırlık | Tek solenoid (kg) | 5.9 |
| Çift solenoid (kg) | 8.9 | |
| Maksimum çalışma basıncı | Bağlantı Noktası P, A, B (bar) | 350 |
| T Bağlantı Noktası (bar) | 210 | |
| Çalışma basıncı izin verilen değeri aştığında, makara sembolü A ve B, tahliye için T portunu açmalıdır | ||
| Maks. akış hızı (L/dak) | 120 | |
| Akış kesiti (nötr konumu değiştirme) | Versiyon V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Versiyon W (mm2) | 2,5(A/B→T) | |
| Sürüm Q (mm2) | 5,5(A/B →T) | |
| Sıvı | NBR ve FKM contalara uygun madeni yağ | |
| FKM conta için fosfat ester | ||
| Akışkan sıcaklık aralığı (°C) | -30 ila +80 (NBR contası) | |
| -20 ila +80 (FKM mührü) | ||
| Viskozite aralığı mm2/S | 2,8 ila 500 | |
| Kirlenme derecesi | İzin verilen maksimum sıvı kirliliği derecesi: Sınıf 9. NAS 1638 veya 20/18/15, ISO4406 | |
| Elektrik verileri | ||
| Gerilim türü | DC | |
| Mevcut voltaj (V) | 12, 24, 36, 110 | |
| Gerilim toleransı (nominal gerilim) % | -15 ila +10 | |
| Güç tüketimi (W) | 35 | |
| Görev döngüsü | Sürekli | |
| ISO 6403 ile anahtarlamalı zaman uyumluluğu | AÇIK (ms) | 45 ila 60 |
| KAPALI (ms) | 20 ila 30 | |
| Anahtarlamalı frekans (kez/saat) | 15000'e kadar | |
| DIN 40050'ye göre koruma sınıfı | IP65 | |
| Maks. bobin sıcaklığı (°C) | +150 | |
Özellikler:
▶Standart olarak direkt kumandalı tip patlamaya dayanıklı solenoid çalışma yönü sürgülü vana kullanılmaktadır.
▶Montaj yüzeyinde DIN24 340 A tipi ISO 4401
▶Islak tip DC patlamaya karşı koruma solenoidi
▶90° dönebilen patlamaya karşı koruma solenoidi
▶Bobin değiştirileceği zaman basınç sızdırmaz haznenin açılmasına gerek yoktur
Başvuru:
WE tipi patlamaya dayanıklı valf, yağ sıvısının başlama, durma ve akış yönünü kontrol etmek için kullanılan patlamaya karşı koruma solenoidinin yön valfidir.
Yön kontrol valfleri mahfaza (1), bir veya iki solenoid (2), kontrol makarası (3) ve bir veya iki geri dönüş yayından (4) oluşur. Enerjisiz durumda kontrol makarası (3), geri dönüş yayları (4) (darbe makaraları hariç) aracılığıyla nötr veya başlangıç konumunda tutulur. Kontrol makarası (3) ıslak pin solenoidleri (2) aracılığıyla çalıştırılır.
Tatminkar bir çalışmayı garanti etmek için solenoid basınç odasının yağla doldurulmasına dikkat edilmelidir.
Kontrol makarası (3), solenoid (2) ve itme çubuğu (5) tarafından beklenen konuma hareket ettirilir ve
bu P'den A'ya ve B'den T'ye veya P'den B'ye ve A'dan T'ye serbest akış sağlar.
Patlamaya karşı koruma solenoidi (2) kapatıldığında kontrol vanası elemanı (3) itilir.
sıfırlama yayı (4) ile başlangıç konumuna getirin.
Patlamaya Karşı Korumalı Solenoid Valf WE10 Yapısı
Semboller
