Hiç bir çöp kamyonunun çalışmasını izleyip şunu merak ettiniz:"Önce konteynırı kaldırması, sonra da mükemmel şekilde eğmesi gerektiğini nasıl biliyor?"Veya belki de mükemmel bir sırayla çalışan fabrika robotlarını görmüşsünüzdür ve şöyle düşünmüşsünüzdür:"Onları bu kadar koordineli yapan şey nedir?"
Cevap sizi şaşırtabilir; genellikle basınç sıralama valfi adı verilen basit ama harika bir cihazdır. Ve bu kılavuzun sonunda, bu "mekanik beyinlerin" dünyamızın sorunsuz çalışmasını nasıl sağladığını tam olarak anlayacaksınız.

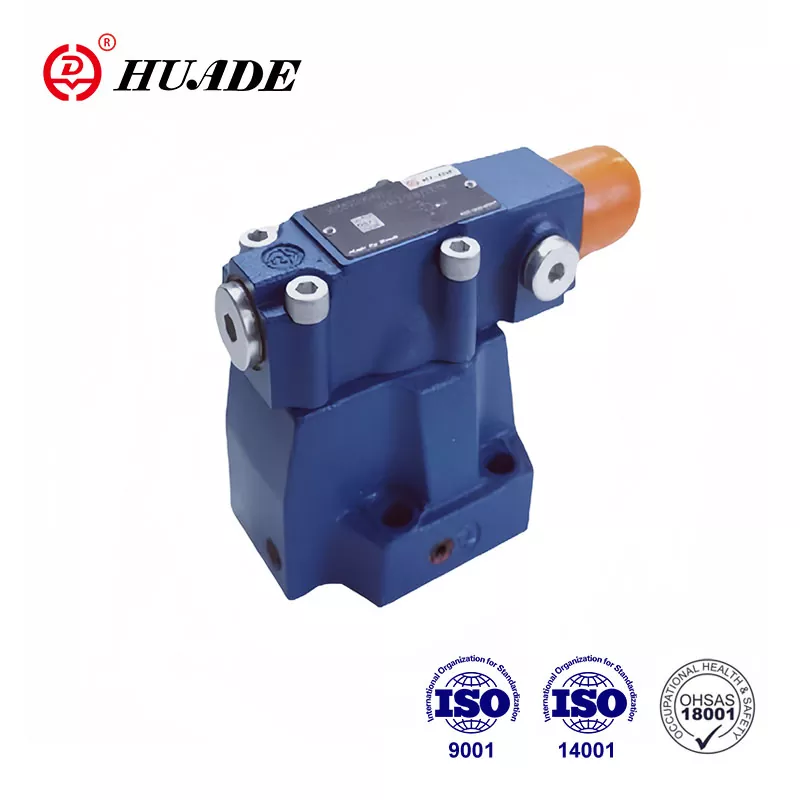

Basınç Sıralama Valfi Nedir? (Basit Cevap)
Bir basınç sıralama valfi (parçası)basınç kontrol vanasısistemleri) bir gibidirhidrolik sistemler için akıllı trafik ışığı. Tıpkı bir trafik ışığının arabaların ne zaman gidebileceğini kontrol etmesi gibi, bu valf de bir makinenin farklı parçalarının ne zaman çalışmaya başlayabileceğini kontrol eder.
İşte ana fikir:Basınç belirli bir seviyeye ulaşana kadar kapalı kalır (kırmızı ışık), ardından hidrolik sıvısının bir sonraki bileşene akmasını sağlamak için açılır (yeşil ışık). Bu, herhangi bir bilgisayara veya elektrik kontrolüne ihtiyaç duymadan otomatik sıralama sağlar.
Hızlı Örnek:
Fıstık ezmeli sandviç yapmayı düşünün:
Adım 1:Ekmeği hazırlayın (birincil eylem)
Beklemek:Ekmeğin düzgün yerleştirildiğinden emin olun
Adım 2:Fıstık ezmesi ekleyin (ikincil eylem)
Basınç sıralama valfi de makineler için aynı şeyi yapar; Adım 2 başlamadan önce Adım 1'in tamamen bitmesini sağlar.
Makineleriniz Neden Basınç Sıralama Valflerine İhtiyaç Duyar?
Her şeyin bir anda olmasına neden izin veremeyeceğimizi merak mı ediyorsunuz? Doğru sıralamanın neden önemli olduğu aşağıda açıklanmıştır:
Sıra kontrolü olmadan kaos yaşarsınız. Arabanızın şanzımanının, motor çalışmaya devam ederken vites değiştirmeye çalıştığını veya bir 3D yazıcının yatak ısınmadan önce yazdırmaya başladığını hayal edin. Doğru sıralamanın olmadığı hidrolik sistemlerde olan da tam olarak budur.
İş Durumu (Mühendisler Neden Onları Seviyor):
Sıfır elektrik gerekli- Elektroniklerin arızalandığı patlayıcı ortamlarda çalışır
Kurşun geçirmez güvenilirlik- Daha az parça daha az arıza anlamına gelir (tipik kullanım ömrü: 10+ yıl)
Maliyet tasarrufu- 5.000$'lık PLC sistemlerini 200$'lık bir vana ile değiştirebilir
Bakım basitliği- Çoğu teknisyen temel araçlarla onlara bakım yapabilir
Gerçek soru:Kirli, yüksek basınçlı bir ortamda bir bilgisayar programına mı yoksa basit bir mekanik cihaza mı güvenmeyi tercih edersiniz? Çoğu deneyimli mühendis her zaman mekanik olanı seçer.
Basınç Sıralama Valfi Nasıl Çalışır?
Çalışma prensibi aslında oldukça basittir:
Temel Süreç:
Birincil eylem başlar- İlk silindir veya motor çalışmaya başlar
Basınç oluşuyor- İlk işlem tamamlandığında sıvının hareketi durur ve basınç yükselir
Vana açılır- Basınç ayar noktasına ulaştığında (400 PSI gibi), sıralama valfi açılır
İkincil eylem başlıyor- Sıvı ikinci silindire veya motora akar
Bunu nehirdeki bir baraj gibi düşünün. Baraj (sıra valfi), su seviyesi (basınç) yeterince yüksek olana kadar suyu tutar. Daha sonra suyun aşağıya doğru akmasını sağlamak için kapıları açar.
Anahtar Parçalar (İçeride Ne Var):
Valf gövdesi- Ana konut (bir ev gibi)
Bahar- "Tetikleme basıncını" ayarlar (kapı kilidi gibi)
Ayar vidası- Basınç kadranınız (termostat gibi)
Harici drenaj portu- Okumaların doğru olmasını sağlar (basınç tahliye deliği gibi)
Bir ipucu için:Harici tahliye çok önemlidir; aksi takdirde karşı basınç, vananın yanlış zamanda açılmasına neden olabilir. Sistem tasarımınızda her zaman harici tahliyeyi belirtin.
Hidrolik Sıra Valfi Çeşitleri: Hangisine İhtiyacınız Var?
Hangi türü seçeceğiniz konusunda kafanız mı karıştı? İşte sizi maliyetli hatalardan kurtaracak arıza.
[Diğerleriyle karşılaştırınbasınç kontrol vanası türleri]

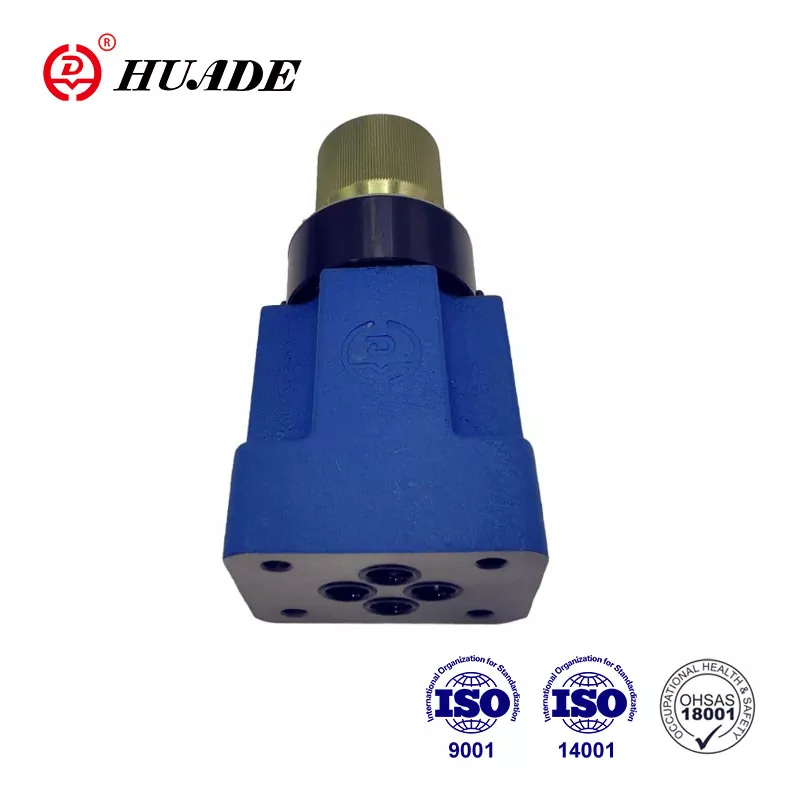

1. Doğrudan Etkili Hidrolik Sıralama Valfleri
Bunu şöyle düşünün:Basit bir yaylı kapı
Tepki süresi:Yıldırım hızında (2-10 milisaniye)
Basınç aralığı:Tipik olarak 5.000 PSI'a kadar
Maliyet:Bütçe dostu (50-300$)
Şunun için en iyisi:Küçük mobil ekipman, hızlı çevrim uygulamaları
Dezavantajı:Yüksek basınçlarda "gergin" olabilir
2. Pilot Kumandalı Basınç Sıralama Valfleri
Bunu şöyle düşünün:Gelişmiş iki aşamalı sistem
Tepki süresi:Daha yavaş ama istikrarlı (≈100 milisaniye)
Basınç aralığı:10.000+ PSI'ya kadar
Maliyet:Daha yüksek yatırım (200-1.500$)
Şunun için en iyisi:Büyük endüstriyel presler, hassas imalat
Avantajı:Değişen koşullar altında kaya gibi sağlam stabilite
Hangisini seçmelisiniz?Hız ve basitliğe ihtiyacınız varsa doğrudan harekete geçin. Hassasiyete ihtiyacınız varsa ve yüksek akışlarla başa çıkmak istiyorsanız cevabınız pilot kumandalı sistemdir.
Basınç Sıralama Valfi Uygulamaları: Bunları Çalışırken Bulacağınız Yer
Bu valflerin gerçekte nerede çalıştığını merak mı ediyorsunuz? Her yerdeler; muhtemelen her gün farkında olmadan onlarla karşılaşıyorsunuz.
Üretim ve Endüstriyel Ekipmanlar
CNC işleme merkezleri:İş parçasını kelepçeleyin → kesmeye başlayın → takımları geri çekin
Enjeksiyon kalıplama:Kalıbı kapatın → plastik enjekte edin → parçayı çıkarın
Hidrolik presler:Malzemeyi konumlandırın → basınç uygulayın → serbest bırakın ve çıkarın
Mobil Makina Uygulamaları
Çöp kamyonları:Konteyneri kaldırın → devirin ve boşaltın → konuma geri dönün
İnşaat ekipmanı:Denge ayaklarını açın → yükü kaldırın → bomu geri çekin
Tarım makineleri:Aletleri kaldırın → PTO'yu devreye alın → çalışmayı başlatın
Özel Sistemler
Teleskopik silindir kontrolü:Sorunsuz çalışma için bölümleri uygun sırayla uzatın
Çok kademeli hidrolik sistemler:Birden fazla aktüatörü elektronik kontroller olmadan koordine edin
Desen mi?Ne zaman hidrolik ekipmanın işleri mükemmel bir düzen içinde yaptığını görseniz, muhtemelen gösteriyi düzenleyen bir sıra valfi vardır.
Basınç Sıralama Vanasının Diğer Vanalardan Farkı Nedir?
Basınç sıralama valflerini diğer benzer valflerle karıştırmak kolaydır. Bunları nasıl ayıracağınız aşağıda açıklanmıştır.
[Hakkında daha fazla bilgi edinintahliye vanası fonksiyonları]
Sıralama Valfi ve Tahliye Valfı
| Özellik | Sıralama Valfi | Tahliye Vanası |
|---|---|---|
| Amaç | İşlem sırasını kontrol eder | Sistemi yüksek basınçtan korur |
| Varsayılan durum | Kapalı | Kapalı |
| Açıldığında | Bir sonraki eyleme başlamak için ayarlanan baskıda | Sadece basınç çok yükseldiğinde |
| Sıvı nereye gider | Sonraki aktüatöre | Tanka geri dön |
Sıralama Valfi vs. İndirgeme Valfi
| Özellik | Sıralama Valfi | İndirgeme Valfi |
|---|---|---|
| Varsayılan durum | Normalde kapalı | Normalde açık |
| Neleri izler? | Giriş basıncı | Çıkış basıncı |
| Amaç | Sonraki işlemi başlat | Aşağı akış basıncını sınırlayın |
Hidrolik Sıralama Valfi Seçim Kılavuzu: İlk Seferde Doğruyu Yapın
Hangi vananın çalışacağını tahmin etmekten bıktınız mı? İşte adım adım seçim süreciniz:
1. Adım: Sistem Gereksinimlerinizi Bilin
Maksimum sistem basıncı:Valf en yüksek basıncınızın %25 fazlasını kaldırmalıdır
İkincil devre akış hızı:Gereken GPM'yi hesaplayın (valf %20 daha fazlasını karşılamalıdır)
Gerekli doğruluk:Genel kullanım için ±50 PSI, hassas işler için ±10 PSI
Tepki süresi ihtiyaçları:Hızlı (<50ms) veya kararlı (>100ms)
Adım 2: Çevresel Gerçeklik Kontrolü
Kendinize şu soruları sorun:
Sıcaklık aralığı nedir? (Standart contalar -10°F ile +200°F arası çalışır)
Çevre ne kadar kirli? (Kirlenme direncini göz önünde bulundurun)
Hangi hidrolik sıvı türü? (Petrol, sentetik, biyo bazlı?)
Patlayıcı atmosfer endişesi var mı? (Özel sertifikalar gerektirebilir)
3. Adım: Vana Boyutunuzu Hesaplayın
Akış kapasitesi için basit formül:
Gerekli Cv = Akış Hızı (GPM) ÷ √(Vanadaki Basınç Düşüşü)
Örnek:100 PSI mevcut basınç düşüşü ile 20 GPM ikincil akış, Cv = 20 ÷ √100 = 2,0 gerektirir
Bir ipucu için:Maksimum kapasitede çalışmayı önlemek için vananızı her zaman hesaplanandan %20-30 daha büyük boyutlandırın.
Basınç Sıralama Valfi Kurulum İpuçları: Pahalı Hatalardan Kaçının
Kuruluma hazırsınız ama yanlış yapmaktan mı endişeleniyorsunuz? Sahada test edilmiş şu yönergeleri izleyin:
Kritik Kurulum Parametreleri
Basınç hesaplamasını ayarlayın:Birincil yük + 50-100 PSI güvenlik marjı
Tahliye valfi koordinasyonu:Tahliye vanasını sıralama vanasının 150-200 PSI üstüne ayarlayın
Harici drenaj bağlantısı:Her zaman tanka bağlayın (asla bu bağlantı noktasını takmayın!)
Montaj yönü:Üreticinin spesifikasyonlarına uyun (genellikle herhangi bir konum uygundur)
Çalışan Kurulum Sırası
Kurulum öncesi kontrol:Tüm bağlantı noktalarını ve bağlantıları doğrulayın
Vanayı monte edin:Uygun tork özelliklerini kullanın (bağlantı parçaları için genellikle 15-25 ft-lbs)
Başlangıç basıncını ayarlayın:Düşükten başlayın, test sırasında yukarı doğru ayarlayın
Test döngüsü:Son ayarlamadan önce birkaç tam döngü çalıştırın
İnce ayar:Optimum performans için ayarlanan basıncı ayarlayın
Yaygın çaylak hatası:Başlangıçta basıncı çok yükseğe ayarlamak. Her zaman düşükten başlayın ve yukarı doğru çalışın; basıncı artırmak, hasarlı ekipmanı onarmaktan daha kolaydır.
Sıralama Valfi Sorun Giderme: Sorunları Hızlı Bir Şekilde Çözün
Sistem düzgün şekilde sıralanmıyor mu? İşte teşhis yol haritanız:
Sorun 1: İkincil Eylem Başlamıyor
Belirtiler:Birincil silindir stroku tamamlıyor ancak ikincil silindir hiçbir zaman etkinleşmiyor
Hızlı teşhis:Birincil strokun tamamlanması sırasında sistem basınç göstergesini kontrol edin
Çözümler (olasılık sırasına göre):
Alt sıra valfı ayar basıncı
Tıkanmış drenaj hattını temizleyin
Zayıf veya kırık yayı değiştirin
Tahliye vanasının çok erken açılmadığını doğrulayın
Sorun #2: Erken İkincil Aktivasyon
Belirtiler:Her iki eylem de aynı anda gerçekleşmeye çalışır
Kök nedenler:Basıncı çok düşük ayarlayın VEYA beklenmeyen basınç artışları
Stratejiyi düzeltin:Uygun sıralama elde edilene kadar ayar basıncını 25 PSI'lık artışlarla artırın
Sorun 3: Düzensiz veya Gürültülü Çalışma
Ne duyacaksınız/göreceksiniz:Gevezelik, titreşim, tutarsız döngü
Olağan şüpheliler:Kirlenmiş sıvı, sistemde hava, aşınmış dahili bileşenler
Eylem planı:
Sıvının temizliğini kontrol edin (ISO 18/16/13 veya daha iyi olmalıdır)
Tüm yüksek noktalardan hava alın
Sorunlar devam ederse valfi yeniden inşa edin veya değiştirin
Acil durum teşhis ipucu:Üretim süresini kaybediyorsanız, sıralama valfini geçici olarak atlayın ve parça siparişi verirken manuel olarak çalıştırın.
Basınç Sıralama Valfi Bakımı: Yatırımınızı En Üst Düzeye Çıkarın
Beklenmeyen kesintilerden kaçınmak mı istiyorsunuz? Bu bakım stratejileri vanalarınızın onlarca yıl çalışmasını sağlayacaktır:
90 Günlük Denetim Rutini
Görsel kontrol:Dış sızıntıları, korozyonu ve gevşek bağlantı parçalarını arayın
Basınç doğrulaması:Ayarlanan basıncın sapmadığını doğrulayın (±25 PSI toleransı)
Sıvı analizi:Kirlilik seviyelerini ve sıvı durumunu kontrol edin
Döngü sayımı:Tahmine dayalı bakım planlaması için operasyonları takip edin
Yıllık Bakım Görevleri
Komple sistem yıkama:Filtreleri ve hidrolik sıvıyı değiştirin
Valf kalibrasyonu:Basınçları orijinal spesifikasyonlara sıfırlayın
Mühür muayenesi:Felaket bir şekilde arızalanmadan önce aşınma olup olmadığını kontrol edin
Performans testi:Tepki sürelerini ve basınç doğruluğunu doğrulayın
Bakım bütçesi gerçeği:Önleyici bakıma yılda 200 ABD doları harcamak, acil onarımlarda ve üretim kaybında genellikle 2.000 ABD dolarının üzerinde tasarruf sağlar.
Akıllı bakım ipucu:Yedek bir valfi yapılandırılmış ve hazır tutun. Sorun ortaya çıktığında vanaları değiştirin ve arızalı üniteyi çevrimdışı olarak yeniden oluşturun; minimum arıza süresi, maksimum üretkenlik.
Sıralama Valfi Teknolojisi Trendleri: Sırada Ne Var?
Sıralama valflerinin kullanımdan kaldırılıp kaldırılmayacağını mı merak ediyorsunuz? İşte sektörün içindekilerin bildiği şeyler:
Akıllı Sıralama Valfi Entegrasyonu
Nesnelerin İnterneti sensörleri:Döngüleri, sıcaklığı ve basınç sapmasını izleyin
Tahmine dayalı analitik:Yapay zeka, arızaları 30-60 gün önceden tahmin ediyor
Uzaktan teşhis:Telefonunuzdan valf sağlığını kontrol edin
Maliyet gerçeği:Akıllı vanalar 2-3 kat daha pahalıdır ancak bakım maliyetlerini %40 oranında azaltabilir
Gelişmiş Malzemeler ve Tasarım
Nano kaplama teknolojisi:Conta ömrünü %300-500 oranında uzatır
Kompozit valf gövdeleri:Daha hafif, daha iyi korozyon direnci
Düşük sürtünmeli iç kısımlar:Enerji kayıplarını %15-25 oranında azaltır
Elektronik ve Mekanik Tartışması
Elektronik kontrolün avantajları:Sonsuz programlanabilir, hassas, veri açısından zengin
Mekanik valf avantajları:Programlamaya gerek yok, güç olmadan çalışır, daha basit sorun giderme
Sektör gerçeği:Elektronik ilerledikçe bile mekanik sıralama valfleri aşağıdaki alanlarda güçlü pazar payını koruyor:
Maliyete duyarlı uygulamalar
Tehlikeli ortamlar
Güvenilir güce sahip olmayan uzak konumlar
Elektroniklerin gereksiz karmaşıklık kattığı basit sistemler
Sonuç olarak:Basınç sıralama valfleri hiçbir yere gitmiyor; mekanik olarak güvenilir kalarak daha akıllı olacak şekilde gelişiyorlar.
Sonraki Adımlarınız: Bu Bilgiyi Uygulamaya Koymak
Bir basınç sıralama valfini belirlemeye, kurmaya veya sorun gidermeye hazır mısınız? İşte eylem planınız:
Sistem Tasarımcıları için:
Gereksinimlerinizi hesaplayınsağlanan boyutlandırma formüllerini kullanarak
Valf tipini seçinhız ve hassasiyet ihtiyaçlarına göre
Harici drenajı belirtin- müteahhitlerin bu konuda ucuza kaçmasına izin vermeyin
Düzenleme erişimini planlayın- teknisyenler daha sonra size teşekkür edecek
Bakım Ekipleri için:
90 günlük denetim rutinini başlatınhemen
Ortak yedek parça stoku(yaylar, contalar, ayar vidaları)
Geçerli ayar basınçlarını belgeleyinsürüklenmeden önce
Tren operatörlerierken uyarı işaretlerini tanımak
Sorun Gidericiler için:
Her zaman önce temel bilgileri kontrol edin- basınç, sıvı seviyesi, filtre durumu
Bir basınç göstergesini el altında bulundurunhızlı teşhis için
Harici drenaj kuralını unutmayın- sıralama valfi sorunlarının %60'ını giderir
Özel uygulamanızla ilgili sorularınız mı var?Çoğu valf üreticisi ücretsiz uygulama mühendisliği desteği sunar; onların uzmanlıklarından yararlanın.
Son düşünce:En iyi sıralama valfi, doğru seçilmiş, doğru şekilde monte edilmiş ve bakımı düzenli olarak yapılan valftir. Bu temel konularda uzmanlaştığınızda bir daha asla gizemli sıralama sorunları yaşamayacaksınız.
