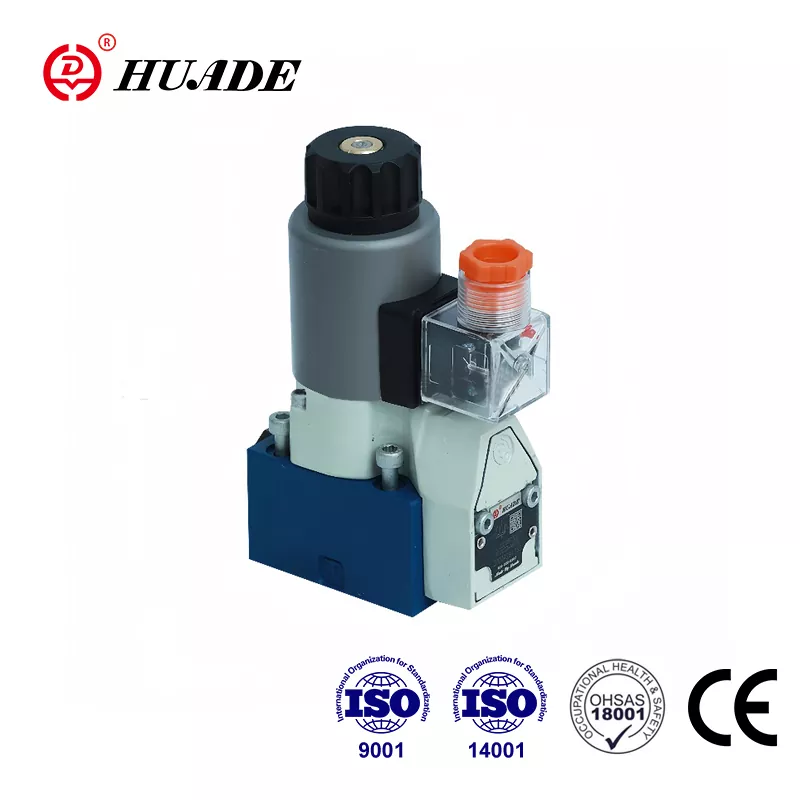

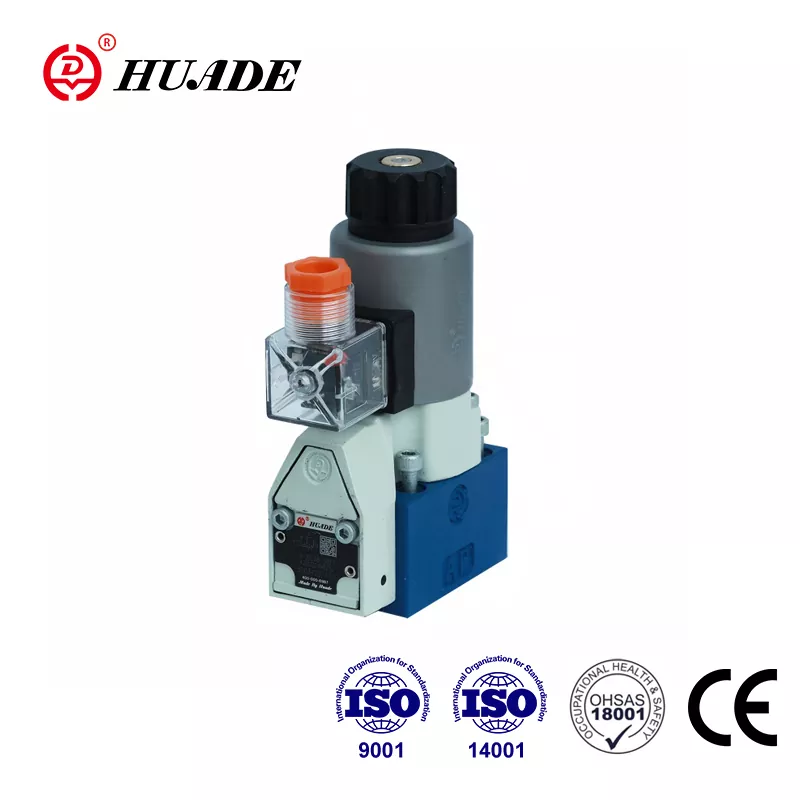

Huade Hydraulic, Çin'in hidrolik endüstrisinde lider bir üreticidir ve 1979'dan beri Rexroth ile iki uzun vadeli işbirliği deneyimine sahiptir. M-SEW 6 tipi Huade® yönlü yönlü koltuk valfleri, Rexroth® M-SEW 6 bileşen serisi 3X'in uygun fiyatlı bir alternatifidir. . Kaliteli ve düşük fiyatla rekabetçidir. Huade Hydraulic, hidrolik ürünlerin yüksek kalitesini sağlamak için dünyanın her yerinden ithal edilen 750'den fazla gelişmiş üretim ekipmanını işletmektedir. Bu solenoidle çalışan valfin kalitesi, müşterilerin gereksinimlerine tamamen uygun olabilir. Fabrika, ISO9001, ISO14001 ve OH SAS18001 gibi uluslararası standartları geçmiştir. Yön valfleri serisi çeşitli endüstriyel ortamlarda yaygın olarak kullanılmaktadır.
|
Teknik veriler (Bu parametrelerin dışındaki uygulamalar için lütfen bize danışın!) |
|||
|
Genel |
|||
|
Kurulum |
isteğe bağlı |
||
|
Maks. ortam sıcaklığı (°C) |
50 |
||
|
Ağırlık |
2/2 yollu popetli vana (kg) |
1.5 |
|
|
3/2 yollu popetli vana (kg) |
1.5 |
||
|
4/2 yollu popetli vana (kg) |
2.3 |
||
|
Hidrolik veriler |
|||
|
Maks. çalışma basıncı (MPa) |
140. sayfadaki tabloya bakın |
||
|
Maks. akış (L/dak) |
25 |
||
|
Basınç sıvısı |
mineral yağlar veya fosfat esteri |
||
|
Basınçlı sıvı sıcaklık aralığı (°C) |
- 30 ila + 80 |
||
|
Viskozite aralığı (mm²/s) |
2,8 ila 500 |
||
|
Kirlenme derecesi μm |
NAS 1638 sınıf 9'a göre hidrolik sıvının izin verilen maksimum kirlenme derecesi. Bu nedenle minimum tutma oranı β10≥ 75 olan bir filtre öneririz. |
||
|
Elektrik verileri |
|||
|
Gerilim türü |
DC |
klima |
|
|
Mevcut voltajlar |
12、24、42、96、110、205、220 |
yalnızca doğrultucuyla mümkün |
|
|
Gerilim toleransı (nominal gerilim) (%) |
±10 |
||
|
Güç tüketimi (W) |
30 |
||
|
Görev |
%100 |
||
|
ISO 6403'e geçiş zamanı |
aşağıdaki tabloya bakın |
||
|
Anahtarlama sıklığı |
15000 |
||
|
DIN 40 050'ye göre koruma |
IP65 |
||
|
Maks. bobin sıcaklığı (°C) |
150'ye kadar |
||
Özellikler:
▶ Doğrudan uyarılı yönlü popet valfi, solenoidle uyarılı
▶ Kapalı port sızdırmazdır
▶ Uzun süre basınç altında kaldıktan sonra bile anahtarlama sağlanır
▶ Solenoid bobin 90° döndürülebilir
▶ Bireysel elektrik bağlantısı
▶ Korumalı elle geçersiz kılma özelliğiyle, isteğe bağlı
▶ Din 24 340 form A, ISO 4401 ve CETOP - RP 121H'ye göre taşıma modeli
Başvuru:
2 tip M-SEW yön valfi, solenoidle çalıştırılan bir yön valfidir. Bir akışın başlangıcını, durmasını ve yönünü kontrol ederler.
1. Fonksiyonlar, Popet Yön Valfi M-SEW 6 Kesiti
M-SEW 6 temel olarak bir mahfaza (1), solenoidler (2), sertleştirilmiş valf sistemi (3) ve kapatma elemanı olarak bilye(ler)den (4) oluşur.
Temel prensip:
Başlangıç konumunda bilya (4) yay (9) tarafından, anahtarlama konumunda ise solenoid (2) tarafından yuvaya bastırılır. Solenoid (2) kuvveti, kol (6) ve bilya (7) vasıtasıyla iki tarafı contalı olan aktüatör pimi (8) üzerine etki eder. İki sızdırmazlık elemanı arasındaki bölme P portuna bağlanır. Böylece valf sistemi (3) çalıştırma kuvvetlerine (solenoid veya geri dönüş yayı) göre basınç dengesi sağlanır. Bu nedenle vanalar 63 MPa basınca kadar kullanılabilir.
M-2SEW6N tipinin kesit görünümü
M-3SEW6U tipinin kesit görünümü
