Ağır endüstriyel makinelerle çalışırken akışkan gücünün sisteminizde nasıl hareket ettiğini anlamak çok önemlidir. Birçok yüksek akışlı hidrolik sistemin kalbinde, yön kontrol valfi adı verilen kritik bir bileşen, özellikle de Bosch Rexroth'un WH serisi bulunur. Bu vanalar ilk bakışta etkileyici görünmeyebilir ancak dünya çapındaki fabrikalarda ve endüstriyel ortamlarda ciddi ağır işler yapıyorlar.
Yön Kontrol Valflerini Bu Kadar Önemli Kılan Nedir?
Yön kontrol valfini hidrolik sıvı için bir trafik polisi olarak düşünün. Ana görevi, makinenizin nasıl hareket edeceğini doğrudan kontrol eden sıvının nereye gideceğine karar vermektir. İster bir hidrolik silindiri çalıştırıyor, durduruyor, hızlandırıyor veya yönünü değiştiriyor olun, yön kontrol valfi bunu gerçekleştiriyor.
WH tipi özellikle ana akışı kontrol etmek için hidrolik basıncı kullanan, pilotla çalıştırılan yön kontrol valflerini ifade eder. Bu düşündüğünüzden daha önemli. Yüksek akış hızları ve büyük miktarda sıvıyla uğraşırken, doğrudan çalıştırılan basit bir valf, işi bitirmek için yeterli güce sahip değildir. Büyük bir valf makarasına etki eden kuvvetler çok büyüktür ve pilot çalıştırmanın gerekli olduğu yer burasıdır.
Bosch Rexroth, WH serisini tam da bu zorlu durumların üstesinden gelecek şekilde tasarladı. Bu valfler, 350 bar'a kadar olan basınçları ve dakikada 1100 litreye ulaşan akış hızlarını yönetebilmektedir. Bunu bir perspektife oturtmak gerekirse, devasa endüstriyel preslere, ağır kalıplama ekipmanlarına ve büyük malzeme taşıma sistemlerine güç sağlamaya yetecek kadar hidrolik sıvının taşınmasından bahsediyoruz.
WH Serisi Yön Kontrol Valfleri Gerçekte Nasıl Çalışır?
WH yön kontrol valfinin güzelliği iki aşamalı tasarımında yatmaktadır. Sistem, büyük, ağır bir makarayı doğrudan hareket ettirmeye çalışmak yerine, çok daha büyük bir ana valfi kontrol etmek için küçük bir pilot valf kullanır. Güç amplifikasyonu iş başında.
İşte pratikte nasıl işliyor. Pilot aşama, küçük bir valf makarasını kaydırmak için az miktarda hidrolik basınç kullanır. Bu, çok daha büyük olan ana makaranın uçlarına etki eden bir basınç farkı yaratır. Bu basınç farkı, akışkan kuvvetlerinin ve sürtünmenin üstesinden gelmek için yeterli kuvveti oluşturarak ana makaranın konumunu değiştirmesine ve tüm sistem akışını yeniden yönlendirmesine olanak tanır.
WH tanımı size bunun tamamen hidrolik pilot kontrolü olduğunu söyler. Tüm kontrol sinyalleri elektrik solenoidlerinden değil, hidrolik basınç kaynaklarından gelir. Bu, WH valflerini özellikle su altı uygulamaları, aşırı sıcaklıklar veya patlayıcı ortamlar gibi elektrik sistemlerinin sorunlu olabileceği ortamlarda değerli kılar.
Valf gövdesinin içinde sertleştirilmiş çelik makaranın ileri geri kaydığı hassas işlenmiş bir delik bulacaksınız. Makara, valf gövdesindeki bağlantı noktalarıyla aynı hizada olan dikkatlice tasarlanmış alanlara ve oluklara sahiptir. Makara hareket ettikçe bu akış yollarını açıp kapatarak sıvıyı farklı aktüatörlere veya tekrar tanka yönlendirir.
Farklı İhtiyaçlara Yönelik Farklı Konfigürasyonlar
Yön kontrol valfleri çeşitli konfigürasyonlara sahiptir ve terminolojiyi anlamak, doğru valfi seçerken yardımcı olur. Valf açıklamalarında gördüğünüz sayılar port ve konum sayısını ifade eder.
Dört yollu, üç konumlu bir valf (4/3 olarak yazılır), dört akışkan bağlantısına ve üç farklı çalışma konumuna sahiptir. Dört bağlantı noktası genellikle pompa beslemesini, tank dönüşünü ve aktüatörünüze bağlanan iki çalışma bağlantı noktasını içerir. Üç konum genellikle silindirinizi veya motorunuzu her iki yönde hareket ettirmek için iki aktif konumun yanı sıra bir merkez konumu içerir.
Bu merkez konumu birçok insanın düşündüğünden daha önemli. Kapalı merkezli konfigürasyonda, valf merkeze döndüğünde tüm akış durur. Bu, sabit deplasmanlı pompalarda ve hassas konum tutmaya ihtiyaç duyduğunuzda işe yarar. Açık merkez, pompa akışının nötr konumda tanka dönmesine izin vererek ısı üretimini azaltır ancak potansiyel olarak aktüatörünüzün yük altında kaymasına da olanak tanır. Tandem merkez konfigürasyonları, aktüatör portlarını bloke ederken pompanın yükünü boşaltan bir orta yol sunar.
WH serisi tüm bu merkez koşullarını ve daha fazlasını sunar. Yayların makarayı tekrar nötr konuma ittiği yay merkezlemeli veya hidrolik basıncın makarayı merkezde tuttuğu basınç merkezlemeli valfler sipariş edebilirsiniz. Bazı uygulamalar, makarayı en son komut verilen konumda tutan yay ofset konfigürasyonlarına veya hidrolik mandallara ihtiyaç duyar.
Önemli Olan Teknik Özellikler
Yön kontrol valflerini karşılaştırırken, belirli özellikler size valfin sisteminizde gerçekte neler yapabileceğini anlatır. WH serisi, NG10'dan NG32'ye kadar nominal boyutları kapsar. Bu nominal boyut doğrudan vananın ne kadar akışı kaldırabileceğiyle ilgilidir.
Bir NG10 valfı dakikada 200 ila 300 litreyi işleyebilir, bu da orta büyüklükteki makinelere uygundur. NG32'ye çıktığınızda dakikada 1100 litrelik maksimum akış kapasitesine bakıyorsunuz. Bu daha büyük boyut, en büyük endüstriyel presler veya yüksek hızlı üretim ekipmanları için belirleyeceğiniz boyuttur.
350 bar maksimum çalışma basıncı değeri, WH valflerini yüksek performans kategorisine sokar. Pek çok endüstriyel sistem 200 ila 250 bar arasında çalışır, dolayısıyla bu ekstra basınç kapasitesine sahip olmak bir güvenlik marjı sağlar ve vananın en zorlu devrelerde çalışmasına olanak tanır.
Tüm WH yön kontrol valfleri ISO 4401 standartlarına göre monte edilir. Bu uluslararası standart, bağlantı noktalarının tam olarak nerede bulunduğunu ve montaj yüzeyinin nasıl işleneceğini tanımlar. Bu neden önemli? Çünkü bu, manifoldunuzu veya tesisatınızı değiştirmeden potansiyel olarak bir Bosch Rexroth valfini Parker veya Eaton eşdeğeriyle değiştirebileceğiniz anlamına gelir. Bu standardizasyon, sistem tasarımı ve bakımında büyük miktarda zaman ve para tasarrufu sağlar.
Valfler, negatif 30 ila pozitif 80 santigrat derece arasındaki sıcaklık aralığında mineral yağ veya fosfat ester hidrolik sıvılarıyla çalışır. Bu geniş çalışma penceresi, özel sıcaklık telafisi gerektirmeden çoğu endüstriyel ortamı kapsar.
WH Vanalarının Excel'de Kullanıldığı Gerçek Dünya Uygulamaları
Herhangi bir ağır üretim tesisine girdiğinizde muhtemelen WH serisi yön kontrol valflerini iş başında bulacaksınız. Çelik fabrikaları bunları devasa şekillendirme preslerini kontrol etmek için kullanıyor. Enjeksiyon kalıplama tesisleri, kalıpları aşırı basınç altında kapalı tutan yüksek güçlü bağlama sistemleri için bunlara güveniyor.
Büyük takım tezgahları başka bir yaygın uygulama sunar. Bir CNC işleme merkezinin ağır bir tablayı hızlı bir şekilde konumlandırması veya bir iş parçasını kelepçelemesi gerektiğinde, WH yön kontrol valfi gereken kararlı, güçlü anahtarlama eylemini sağlar. Valfin yüksek akış hızlarını karşılama yeteneği, bu hareketlerin hızlı bir şekilde gerçekleşmesi anlamına gelir, döngü süresini kısaltır ve üretkenliği artırır.
Hidrolik asansörler ve kaldırma platformları gibi malzeme taşıma ekipmanları da WH teknolojisinden yararlanmaktadır. Bu uygulamalar neredeyse her şeyden önce güvenilirlik gerektirir ve pilotla çalıştırılan yön kontrol valfinin basit, sağlam tasarımı tam olarak bunu sağlar.
WH valflerini bu uygulamalar için özellikle uygun kılan şey, mükemmel olmayan çalışma koşullarına karşı toleranslarıdır. Endüstriyel hidrolik sistemler genellikle daha karmaşık oransal valflerin gerektirdiği ultra temiz akışkan koşullarını sağlayamaz. WH valfleri, ISO 4406 20/18/15 civarında hidrolik sıvı temizliği ile güvenilir bir şekilde çalışır; oransal valfler ise 19/16/13 veya daha iyisine ihtiyaç duyabilir. Filtreleme gereksinimlerindeki bu fark, doğrudan daha düşük işletme maliyetleri ve daha uzun servis aralıkları anlamına gelir.
WH Valflerini Rakiplerle Karşılaştırma
Endüstriyel yön kontrol valfi pazarı, Bosch Rexroth'un ötesinde birçok önemli oyuncuyu içermektedir. Eaton'ın Vickers bölümü, hidrolik pilot işletimi için DG3V-10 serisini ve solenoid pilot işletimi için DG5V-10 serisini sunmaktadır. Bunlar, benzer akış kapasiteleri ve basınç değerleri sunan WH ve WEH valfleriyle doğrudan rekabet eder.
Parker Hannifin, D81VW serisinde ve daha geniş D serisi ürün yelpazesinde pilot kumandalı büyük valfler üretiyor. Diğerleri gibi bu valfler de ISO 4401 montaj standartlarına uygundur ve karşılaştırılabilir bir performans sunar.
Bu rekabetçi ortamda ilginç olan şey, üst düzey spesifikasyonların ne kadar benzer hale geldiğidir. Her üç büyük üretici de 350 bar basınç ve dakikada 1100 litre akışa uygun vanalar sunuyor. Hepsi aynı montaj standartlarını takip ediyor. Bu yakınlaşma, pazarın değiştirilebilirlik taleplerini yansıtıyor ve rekabetin saf performans limitlerinden ziyade teslimat süresi, teknik destek ve spesifik konfigürasyon seçenekleri gibi ikincil faktörlere dayalı olduğu bir durum yarattı.

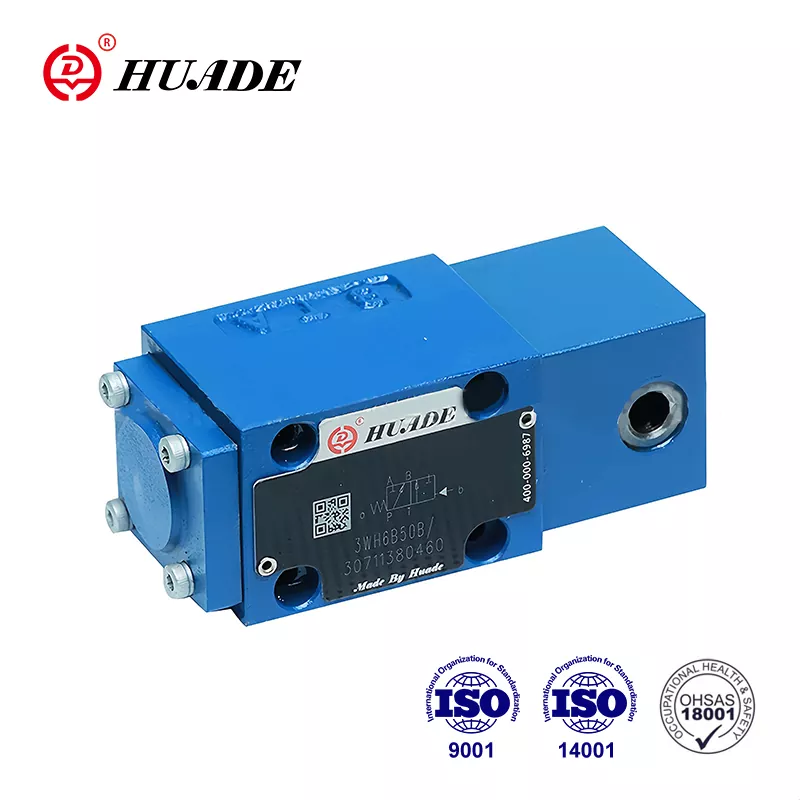

Asyalı üreticiler de pazara ISO 4401 uyumlu valflerle girdiler. Huade ve Shanghai Lixin gibi şirketler rekabetçi fiyatlarla WH uyumlu ürünler sunarak özellikle hızla sanayileşen bölgelerdeki alıcıların ilgisini çekiyor. Bu alternatifler aynı marka bilinirliğini taşımasa da aynı temel tasarım ilkelerini ve montaj standartlarını takip etmektedir.
Bakım Konuları ve Yaygın Sorunlar
WH serisi yön kontrol valflerinin önemli bir avantajı, nispeten basit bakım profilleridir. Dar toleransları ve karmaşık geri bildirim sistemleri olan gelişmiş oransal valflerin aksine, geleneksel pilotla çalıştırılan valfler oldukça bağışlayıcıdır.
En yaygın arıza türü, genellikle hidrolik sıvısındaki kirlenmeden kaynaklanan makara yapışmasıdır. Makara ile delik arasındaki küçük boşluklarda küçük parçacıklar birikerek düzgün hareketi engelleyebilir. Düzenli sıvı değişiklikleri ve yeterli filtreleme bu sorunların çoğunu önler.
Normal aşınmanın makara ile delik arasındaki boşluğu arttırması nedeniyle zamanla iç sızıntı gelişir. Bu, daha yavaş aktüatör hızları, azaltılmış kuvvet ve artan ısı üretimi olarak kendini gösterir. İç sızıntı aşırı hale geldiğinde tek gerçek çözüm valfın değiştirilmesidir. Çoğu boyut için yeniden inşa maliyeti genellikle yeni bir vananın maliyetini aşar.
Contalardan veya bağlantı bağlantılarından kaynaklanan harici sızıntının giderilmesi genellikle daha kolaydır. Pek çok conta, özel aletlere ihtiyaç duyulmadan değiştirilebilir. Ancak makaranın kendisi sızdırmazlık alanında hasar görürse, değiştirilmesi gerekli olur.
Pilot besleme basıncı, WH valflerinde özel ilgiyi hak eder. Pilot devre ana sürgü konumunu kontrol ettiğinden pilot basıncıyla ilgili herhangi bir sorun valf fonksiyonunu doğrudan etkiler. İster ana pompadan dahili pilot beslemesi ister ayrı bir kaynaktan harici pilot beslemesi kullanılsın, bu basıncın güvenilir vites değiştirme için sabit ve yeterli kalması gerekir.
Kaliteli bir yön kontrol valfinin ilk maliyeti önemli görünebilir. Orta sınıf Bosch Rexroth düzenekleri yaklaşık 450 dolar civarında olabilir; daha büyük veya daha karmaşık konfigürasyonların maliyeti ise daha fazladır. Ancak toplam sahip olma maliyeti büyük ölçüde güvenilirliğe ve hizmet ömrüne bağlıdır. WH valfleri, minimum düzeyde dikkat ile yıllarca güvenilir çalışma sayesinde geçimini sağlar.
Yön Kontrol Teknolojisinin Geleceği
Hidrolik valf endüstrisi yerinde durmuyor. İki ana trend manzarayı yeniden şekillendiriyor, ancak hiçbiri WH tarzı vanaları henüz modası geçmiş hale getirmedi.
Oransal yön kontrol valfleri, basit açma-kapama anahtarlaması yerine sürekli değişken akış kontrolü sunar. Giriş sinyalini değiştirerek aktüatörün hızını ve kuvvetini hassas bir şekilde kontrol edebilirsiniz. Bu, düzgün hareket veya tam konumlandırma gerektiren uygulamalar için önemli avantajlar sağlar. Ancak oransal valfler çok daha temiz hidrolik sıvısı gerektirir, düzenli kalibrasyon gerektirir ve satın alma ve bakımı genellikle daha pahalıdır.
Dijital hidrolik, yaklaşımda daha temel bir değişimi temsil ediyor. Dijital hidrolik sistemler, WH serisi gibi analog valfler veya oransal valfler kullanmak yerine, hızlı anahtarlamalı açma-kapama valfi dizilerini kullanır. Sistem, bu valfleri hızlı bir şekilde darbelendirerek, açma-kapama bileşenlerinin basitliğini ve sağlamlığını korurken, oransal valflere rakip olan veya onları aşan hassas kontrol elde edebilir.
Dijital hidrolik, geleneksel sistemlerde bulunan kısma kayıplarının çoğunu ortadan kaldırarak büyük enerji tasarrufu vaat ediyor. Bu teknoloji ayrıca, birden fazla küçük vananın bir tanesinin arızalanması durumunda bunu telafi edebilmesi nedeniyle yerleşik yedeklilik de sağlar. Dijital valflerin üretimi hassas oransal valflere göre daha kolay olduğundan, hacimler arttığında üretim maliyetleri önemli ölçüde düşebilir.
Bu ilerlemelere rağmen geleneksel WH yön kontrol valfleri önemli avantajlara sahiptir. Daha az gelişmiş kontrol elektroniği gerektirirler, kirlenmeyi oransal valflerden daha iyi tolere ederler ve ISO 4401 standartlarına göre oluşturulmuş mevcut sistemlere sorunsuz bir şekilde entegre olurlar. Sürekli kontrol olmadan sağlam, yüksek akışlı anahtarlama gerektiren uygulamalar için WH vanaları en uygun maliyetli çözüm olmaya devam ediyor.
Bosch Rexroth bu rakip baskıların farkındadır ve Bağlantılı Hidrolik stratejisini geliştirmiştir. Bu yaklaşım, geleneksel hidrolik bileşenlere sensörler ve dijital arayüzler ekleyerek bunları sistemin tamamen yeniden tasarlanmasına gerek kalmadan Endüstri 4.0 ortamlarına taşıyor. Entegre basınç sensörleri ve konum izleme özelliğine sahip bir WH valfi, temel anahtarlama işlevini yerine getirmeye devam ederken kestirimci bakım için değerli veriler sağlayabilir.
Doğru Valf Seçimini Yapmak
Geleneksel WH yön kontrol valfi ile daha yeni teknolojiler arasında seçim yapmak, özel uygulama gereksinimlerinize bağlıdır. Hassas hız kontrolü veya karmaşık hareket profilleri gerektiren yeni sistemler için, yüksek maliyetlere ve bakım taleplerine rağmen oransal valfler veya dijital hidrolikler mantıklıdır.
Mevcut sistemlerdeki yedek parçalar için WH valfleri genellikle en pratik seçimi temsil eder. Standart ISO 4401 montaj modellerine uygundurlar, mevcut pilot devrelerle çalışırlar ve kanıtlanmış güvenilirlik sağlarlar. Tedarikçi seçiminizi, iyi teknik destek sunan şirketlere ve ayarlanabilir anahtarlama süreleri veya basınç merkezleme gibi ihtiyacınız olan spesifik yapılandırma seçeneklerine odaklayın.
Kirlilik kontrolünün sağlanması zor veya imkansız olduğunda, geleneksel pilotla çalıştırılan yön kontrol valfleri orantısal alternatiflerden açıkça daha iyi performans gösterir. Madencilik, ormancılık ve yıkım gibi endüstriler genellikle bu kategoriye girer. WH valfinin daha büyük iç boşlukları ve daha basit tasarımı, daha karmaşık kontrolleri hızla bozabilecek koşulları tolere eder.
Önemli olan, otomatik olarak en yeni seçeneği seçmek yerine, valf teknolojisini gerçek sistem ihtiyaçlarıyla eşleştirmektir. WH serisi yön kontrol valfleri, gerçek sorunları etkili bir şekilde çözdüğü için onlarca yıldır üretimde kalmıştır. Sürekli değişken kontrol yerine basitliğe, sağlamlığa ve yüksek akış kapasitesine değer veren uygulamalar mevcut olduğu sürece endüstriyel sistemlere hizmet vermeye devam edecekler.
Bu valflerin nasıl çalıştığını, neyi iyi yaptığını ve alternatiflerin nerede daha iyi hizmet verebileceğini anlamak, özel hidrolik sistemleriniz için bilinçli kararlar vermenize yardımcı olur. İster mevcut ekipmanın bakımını yapıyor ister yeni kurulumlar tasarlıyor olun, WH yön kontrol valfi, yüksek güçlü akışkan kontrol uygulamaları için kanıtlanmış, güvenilir bir çözüm olarak değerlendirilmeyi hak eder.
