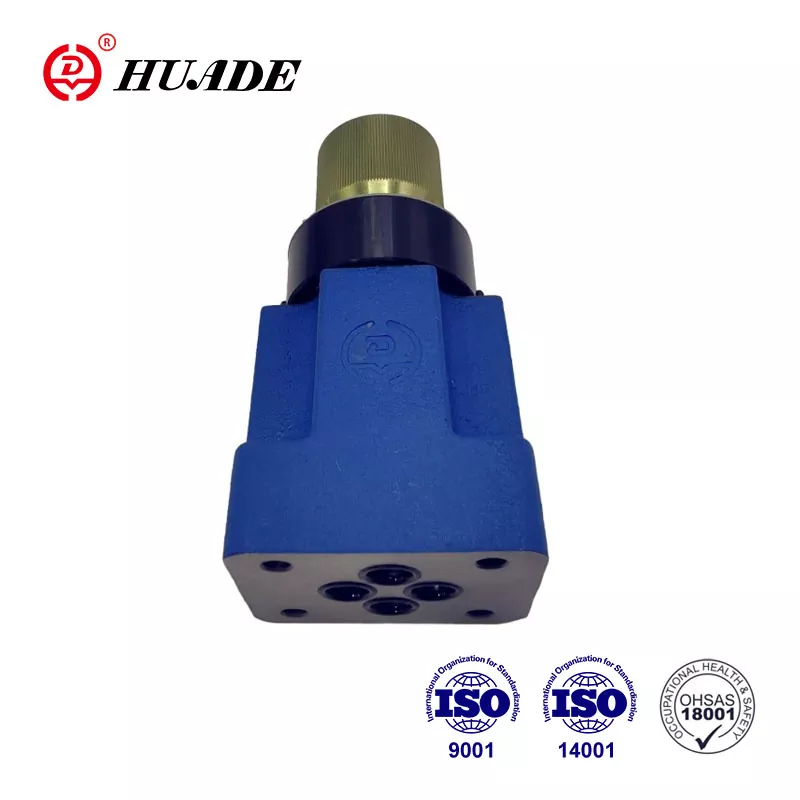

2 Yolu Hidrolik Akış Kontrol Vanası: Tam Bir Kılavuz

2 yönlü bir hidrolik akış kontrol vanası, hidrolik sistemlerde sıvının bir devreden ne kadar hızlı hareket ettiğini kontrol eden önemli bir bileşendir. Bunu bir su musluğu gibi düşünün - ne kadar su aktığını kontrol etmek için çevirebilirsiniz. Hidrolik sistemlerde, bu valfler ekskavatörler, enjeksiyon kalıplama makineleri ve fabrika ekipmanı gibi makinelerin hızını kontrol eder.

Hidrolik sistemlerde neden akış kontrolü önemlidir?

Herhangi bir hidrolik sistemde üç şey önemlidir:

• Basınç- Ne kadar güç veya güç elde ettiğinizi belirler
• Yön- İşlerin hangi yönde hareket ettiğini kontrol eder
• Akış- İşlerin ne kadar hızlı hareket ettiğini kontrol eder

2 yönlü bir hidrolik akış kontrol valfi nasıl çalışır?

Valfin temel parçaları

Her 2 Yolu Hidrolik Akış Kontrol Vanası şu ana parçalara sahiptir:

• Valf gövdesi- Hidrolik hatlarınıza bağlanan dış kabuk
• Gaz kelebeği- Sıvı akan küçük bir boşluk
• Kontrol öğesi- boşluğu daha büyük veya daha küçük hale getirmek için hareketler
• Ayar mekanizması- Valfi kontrol etmenizi sağlar (manuel düğme veya elektrik sinyali)
• Bahar- Valfın başlangıç ​​pozisyonuna dönmesine yardımcı olur

Akış kontrolünün arkasındaki bilim

Hidrolik sıvı küçük bir açıklıktan aktığında, direnç yaratır. Bu hidrolik hız kontrol prensibi, bu valfleri çalıştıran şeydir. Temel formül:

Bu şu anlama gelir:

• Daha büyük açıklık = daha fazla akış = daha hızlı hız
• Daha küçük açıklık = daha az akış = daha yavaş hız
• Daha yüksek basınç = daha fazla akış (açılış aynı kalırsa)

Hidrolik silindir valf uygulamaları için, bu ilişki pistonun ne kadar hızlı hareket ettiğini doğrudan kontrol eder. Hidrolik motor kontrol sistemlerinde dönme hızını belirler.

2 yönlü hidrolik akış kontrol vanalarının tipleri nelerdir?

1. Basit gaz vanaları (telafi edilmemiş)

Bunlar en temel tiptir. Manuel su musluğu gibi çalışıyorlar:

Nasıl çalışırlar:Açılış boyutunu değiştirmek için bir düğmeyi manuel olarak ayarlarsınız

En iyisi:Kesin hızın kritik olmadığı basit uygulamalar

2. Basınç telafi edilmiş akış kontrol vanaları

Bunlar çok daha akıllı. Basınç değişse bile akışı sabit tutmak için otomatik olarak ayarlanırlar.

Nasıl çalışırlar:İçerideki özel bir mekanizma, gaz kelebeği açılış sabiti boyunca basınç farkını korur

En iyisi:Hassas makineler, otomatik üretim hatları

3. Basınç ve sıcaklık telafi edilmiş vanalar

Bunlar en gelişmiş tiptir. Hem basınç hem de sıcaklık değişiklikleri için ayarlanırlar.

Nasıl çalışırlar:İçindeki özel malzemeler sıcaklık değişikliklerine yanıt verir ve valfi otomatik olarak ayarlayın

En iyisi:Havacılık, test ekipmanı, kritik uygulamalar

Hidrolik akış kontrol vanası için hangi kontrol yöntemini seçmelisiniz?

Manuel kontrol

Nedir:Elle döndüğünüz el tekerlekleri, düğmeler veya vidalar

Ne zaman kullanılmalı:Otomatik kontrole ihtiyaç duymayan basit makineler

Örnekler:Temel dükkan ekipmanı, manuel presler

Elektrik kontrolü

Solenoid valfler (açık/kapalı)

• İşlev:Işık anahtarı gibi basit açık/kapama kontrolü
• İyi:Temel Başlangıç/Durdurma İşlemleri
• Sınırlama:Pürüzsüz hız kontrolü sağlayamıyorum

Orantılı vanalar

• İşlev:Elektrik sinyallerine dayalı pürüzsüz kontrol (0-10V veya 4-20mA)
• Yanıt Süresi:50-80 Hz (çoğu uygulama için yeterince hızlı)
• İyi:Enjeksiyon kalıplama, genel otomasyon

Servo valfleri

• İşlev:Pozisyon geri bildirimi ile ultra kesin kontrol
• Yanıt Süresi:150-200 Hz (çok hızlı)
• İyi:Havacılık, yüksek hassasiyetli üretim

Performans Karşılaştırması

Kontrol tipi	Kesinlik	Hız	Maliyet	En İyi Kullanım
Manuel	Düşük	Yavaş	Düşük	Basit Ekipman
Solenoid	Düşük	Hızlı	Düşük	Açık/Kapalı Kontrolü
Orantılı	Orta	Orta	Orta	Genel Otomasyon
Servo	Çok yüksek	Çok hızlı	Yüksek	Hassas uygulamalar

Kurulum ve sistem tasarımı

2 yönlü bir akış kontrol valfi nereye takılmalıdır?

Akış kontrol vanalarını üç şekilde kurabilirsiniz:

Giriş Kontrolü (metre-in)

• Silindire giren yağı kontrol eder
• Pozitif yükler için iyi (kaldırma gibi)
• Risk: Düzgün tasarlanmamışsa kavitasyona neden olabilir

Çıkış Kontrolü (metre çıkışı)

• Silindirden çıkan yağı kontrol eder
• Negatif yükler için iyi (ağır nesneleri düşürme gibi)
• Daha iyi kontrol ancak daha yüksek basınç sağlar

Baypas kontrolü

• Ekstra yağ tanka geri gönderir
• Daha az verimli ama daha basit
• Değişken hıza ihtiyaç duyan uygulamalar için iyi

En iyi performans için tasarım ipuçları

• Doğru Boyut:Maksimum açılışlarının% 20-80'inde çalışan vanaları seçin
• Yağı temiz tutun:Uygun filtrasyon kullanın (ISO 4406 Standardı)
• Sıcaklığı düşünün:Vanaların sıcaklık aralığınızda çalıştığından emin olun
• Bakım Planı:Valf ayarı ve değiştirme için alan bırakın

Gerçek Dünya Uygulamaları

Üretim ekipmanı

Enjeksiyon kalıplama makineleri

• Kesin hız kontrolü için orantılı vanalar kullanın
• Döngünün farklı bölümleri için çoklu hız aşamaları
• Enerji tasarrufu sağlar ve ürün kalitesini artırır

Takım tezgahı

• Hızlı yaklaşım, yavaş yem, hızlı dönüş döngüleri
• Otomatik hız değiştirme için kameralı vanalar
• Yüzey kaplama ve takım ömrünü geliştirir

Mobil ekipman

Ekskavatörler ve yükleyiciler

• Birden çok işlev arasında akış paylaşımı
• Verimlilik için yük algılama sistemleri
• Pürüzsüz operatör kontrolü

Vinç ve kaldırma ekipmanı

• Yük tutma valfleri kontrolsüz düşürmeyi önler
• Güvenlik için kesin hız kontrolü
• Acil durum düşürme kapasitesi

Havacılık ve Savunma

• Hafif Servo Vanaları
• Aşırı koşullarda yüksek güvenilirlik
• Uçuş yüzeyleri için kesin kontrol

Doğru valfi seçme: Adım adım kılavuz

En iyi üreticiler ve ürünler

Önde gelen markalar

Bosch Rexroth

• 2FRM ve 2FRE Serisi Valfler
• Hassasiyet için endüstri standardı
• Mükemmel teknik destek

Parker Hannifin

• Renk kodlu ayar halkaları ile Colorflow Serisi
• Çok çeşitli boyutlar ve seçenekler
• Dünya çapında iyi kullanılabilirlik

Liman Hidratı

• DSJ ve SF Serisi Vanalar
• Kolay entegrasyon için modüler tasarım
• Yüksek basınçlı özellikler

Eaton

• Kartuş Vanalar (SICV Serisi)
• Alan tasarruflu tasarımlar
• Çok işlevli özellikler

Danfoss

• PVG orantılı valf grupları
• Mobil ekipman için tasarlanmış
• Özelleştirilebilir çözümler

Satın alırken ne arar

• Teknik özellikler ihtiyaçlarınızı karşılıyor
• İyi teknik belgeler
• Yerel Hizmet ve Destek
• Makul teslim süreleri
• Rekabetçi Fiyatlandırma
• Sektörünüzde kanıtlanmış güvenilirlik

Akış kontrol teknolojisinde gelecekteki eğilimler

Akıllı Valfler ve IoT entegrasyonu

Modern vanalar aşağıdakilerle daha akıllı hale geliyor:

• İzleme için yerleşik sensörler
• Kablosuz iletişim özellikleri
• Öngörücü bakım uyarıları
• Uzaktan Ayarlama ve İzleme

Gelişmiş Malzemeler

Yeni Malzemeler Vanalar Yapıyor:

• Aşınmaya daha dirençli
• Aşırı sıcaklıklarda daha iyi
• Daha uzun ömürlü
• Daha verimli

Enerji Verimliliği Odağı

Yeni tasarımlar:

• Enerji atıklarının azaltılması
• Daha iyi ısı yönetimi
• Geliştirilmiş verimlilik derecelendirmeleri
• Çevre uyumluluğu

Yaygın sorunlar ve çözümler

Sorun	Çözüm
Hız yüke göre değişir	Basınç telafi edilmiş valfe yükseltme
Kötü yanıt süresi	Sistemdeki hava olup olmadığını kontrol edin, servo valfini düşünün
Valf avı veya salınım	Sönümleme ekleyin, sistem sertliğini kontrol edin
Aşırı ısı üretimi	Çek valf boyutlandırması, baypas kontrolünü düşünün
Tutarsız performans	Yağ filtrasyonunu iyileştirin, yıpranmış bileşenleri kontrol edin

Bakım ve sorun giderme

Düzenli Bakım Görevleri

• Yağ temizliğini kontrol edin- Filtreleri düzenli olarak değiştirin
• Çalışma sıcaklığını izleyin- Üretici sınırları içinde tutun
• Harici sızıntıları inceleyin- Hemen adres
• Test Yanıt Süreleri- Temel ölçümlerle karşılaştırın
• Kontrol sinyallerini kalibre et- Zaman içinde doğruluğu sağlayın

İzlenecek uyarı işaretleri

• Durgun tepki
• Tutarsız hızlar
• Olağandışı sesler
• Harici sızıntı
• Aşırı ısı

Maliyet hususları

Başlangıç ​​maliyetleri

• Basit Gaz Vanaları: 50-2 $ 200 $
• Orantılı vanalar: 300 $-1.500 $
• Servo vanaları: 1.000 $-5.000 $+

Uzun vadeli maliyetler

• Enerji verimliliği tasarrufu
• Azaltılmış bakım
• Geliştirilmiş ürün kalitesi
• Daha az kesinti süresi

YG faktörleri

• Üretim hızı iyileştirmeleri
• Kalite Tutarlılığı
• Enerji tasarrufu
• Bakım azaltma

Çözüm

Hidrolik sistemlerde hızı kontrol etmek için 2 yollu hidrolik akış kontrol vanaları gereklidir. Anahtar, uygulamanız için doğru türü seçmektir:

• Basit Gaz VanalarıTemel, düşük maliyetli uygulamalar için
• Basınç telafi edilmiş vanalarTutarlı performans için
• Servo valfleriEn yüksek hassasiyet ihtiyaçları için

Valfın hidrolik sisteminizin sadece bir parçası olduğunu unutmayın. Başarı, uygun sistem tasarımı, doğru boyutlandırma, iyi bakım ve saygın üreticilerin kalite bileşenlerini seçmeye bağlıdır.

Yanlış Seçme Maliyeti: Yanlış aldığınızda ne olur

Yanlış akış kontrol vanasının seçilmesi ciddi sorunlara ve pahalı sonuçlara yol açabilir:

Performans Sorunları:

• Tutarsız hızlar- Makineleriniz güvenilir bir şekilde çalışmıyor
• Kalitesiz ürünler- Tutarsız üretim süreçleri
• Güvenlik riskleri- Öngörülemeyen makine davranışı kazalara neden olabilir

Finansal etki:

• Enerji atıkları- Kötü eşleşen vanalar güç tüketimini% 15-30 artırabilir
• Erken ekipman arızası- Yanlış valf boyutlandırma pompalar, silindirler ve motorlarda aşırı aşınmaya neden olur
• Üretim Gecikmeleri- Güvenilmez hidrolik hız kontrolü kesinti ve kaçırılan son teslim tarihlerine yol açar
• Bakım maliyetleri- Yanlış vanalar daha sık servis ve değiştirme gerektirir

Sistem çapında sorunlar:

• Isı birikimi- Verimsiz valfler fazla ısı üretir, yağ ömrünü azaltır
• Pompa hasarı- Yanlış akış kontrolü pompa kavitasyonuna veya aşırı ısınmaya neden olabilir
• Hidrolik silindir vaneti uyuşmazlığı- Yanlış boyutlandırma hasarları mühür ve iç sızıntıya neden olur

İster yeni bir makine inşa edin, ister mevcut bir makine inşa edin, bu temelleri anlamak, doğru seçimi yapmanıza ve hidrolik sisteminizden en iyi performansı elde etmenize yardımcı olacaktır.

Ek Kaynaklar

Daha ayrıntılı teknik bilgiler için şunlar danışın:

• Üretici Web Siteleri (Bosch Rexroth, Parker, Hewe)
• ISO 1219 Hidrolik Semboller Standardı
• Hidrolik Mühendislik El Kitapları
• Uygulama desteği için yerel hidrolik distribütörler

Bu kılavuz, 2 yollu hidrolik akış kontrol vanalarını anlamak için bir temel sağlar. Belirli uygulamalar için her zaman hidrolik mühendislerine danışın ve üretici önerilerini takip edin.
