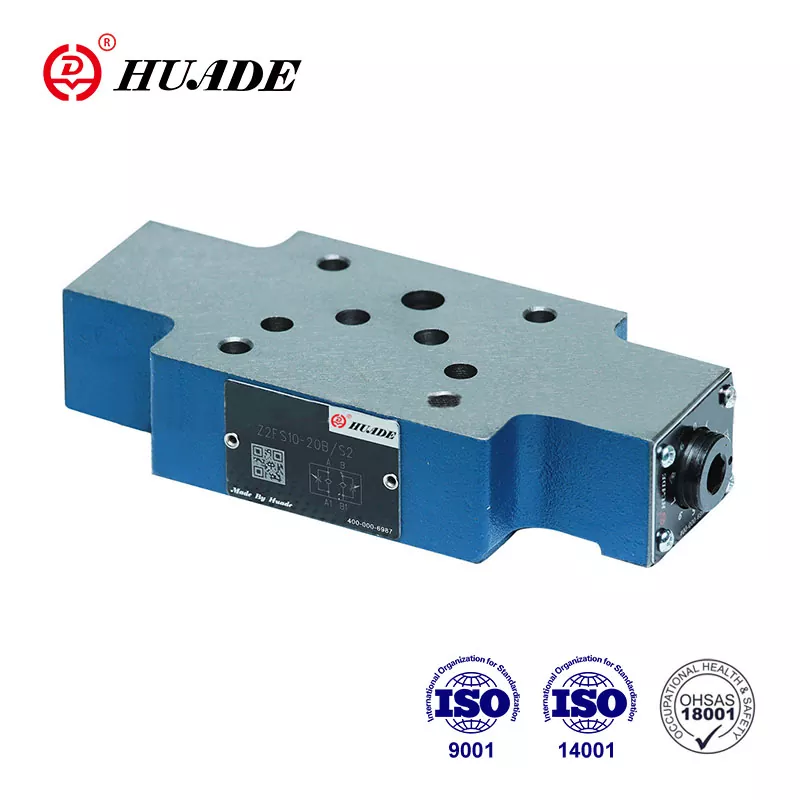

Çift kısma/çek valf tipi Z2FS 10...-30B/...sandviç plaka tasarımındadır. Bu akış valfi giriş ve çıkış kontrolü için kullanılır. Rexroth ile yapılan iki uzun vadeli işbirliği nedeniyle Rexroth'un sunduğu Z2FS 10-5-3X serisinin yerini alabilir. Z2FS 10-5 kısma valflerinin ürün ambalajı ayrıca plastik su geçirmez ambalaj, standart karton veya kontrplak ambalaj gibi özelleştirilebilir.
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
Sıvı sıcaklık aralığı(°C) |
-30 ila +80 |
|
Viskozite aralığı(mm²/s) |
10 ila 800 |
|
Kirlenme derecesi |
NAS 1638'e göre hidrolik sıvısının izin verilen maksimum kirlilik derecesi |
|
Maksimum çalışma basıncı (MPa) |
31,5'a kadar |
|
Maksimum akış (L/dak) |
160'a kadar |
|
Ağırlık (kg) |
yaklaşık 3,1 |
Özellikler:
▶ Sandviç plakalı vana
▶ A, ISO 4401 ve CETOP - RP 121 H'den DIN 24 340'a uygun taşıma modeli
▶ 2 servis portunun ana veya pilot akışkan akışını sınırlamak için
▶ 3 ayar elemanı
. Ölçekli kilitlenebilir döner düğme
. İç altıgen ve ölçekli mil
. Ölçekli döner düğme
▶ Giriş ve çıkış kontrolü için
Başvuru:
Çift gaz kelebeği çek valfi Z2FS 10-5, bir veya iki servis portunun ana veya pilot akışını sınırlamak için kullanılır. Simetrik olarak düzenlenmiş iki kısma/çek valf, akışı bir yönde sınırlandırır ve ters yönde serbest akışa izin verir.
Ölçme kontrol sıvısı, valf yuvası (2) ve kısma makarasından (3.1) oluşan kısma noktası (1) aracılığıyla A1 portundan A2 portuna geçer. Kısma makarası (3.1), mil (4) vasıtasıyla eksenel olarak ayarlanarak kısılma noktasının (1) ayarlanmasına olanak sağlar. Aynı zamanda A1 portundaki akışkan, delik (5) vasıtasıyla makara tarafına (6) ulaşır. Yay kuvvetine ek olarak mevcut basınç, gaz kelebeği makarasını (3.1) kısma konumunda tutar. Servis portu B2'den geri akan akış, gaz kelebeği makarasını (3.2) yaya (7) doğru hareket ettirerek valfin çek valf görevi görmesini sağlar. ve serbest akışa izin veriyor. Vananın takılma şekline bağlı olarak kısma etkisi giriş veya çıkış kontrolü olarak düzenlenebilir.
Ana sıvı akışının sınırlandırılması
Bir aktüatörün hızını (ana akışkan akışı) değiştirmek için, yön valfi ile alt plaka arasına çift kısma/çek valf takılır.
Pilot sıvı akışının sınırlandırılması
Pilotla çalıştırılan yön kontrol valflerinde, çift/gaz kelebeği çek valfi pilot jikle ayarı (pilot sıvısı akışı) olarak takılır. Ana vana ile pilot vana arasına takılır.
Çift kısma/çek valfin yapısı, Tip Z 2 FS 10-5- 30B
Z 2 FS 10 - 30B'nin sembolü
