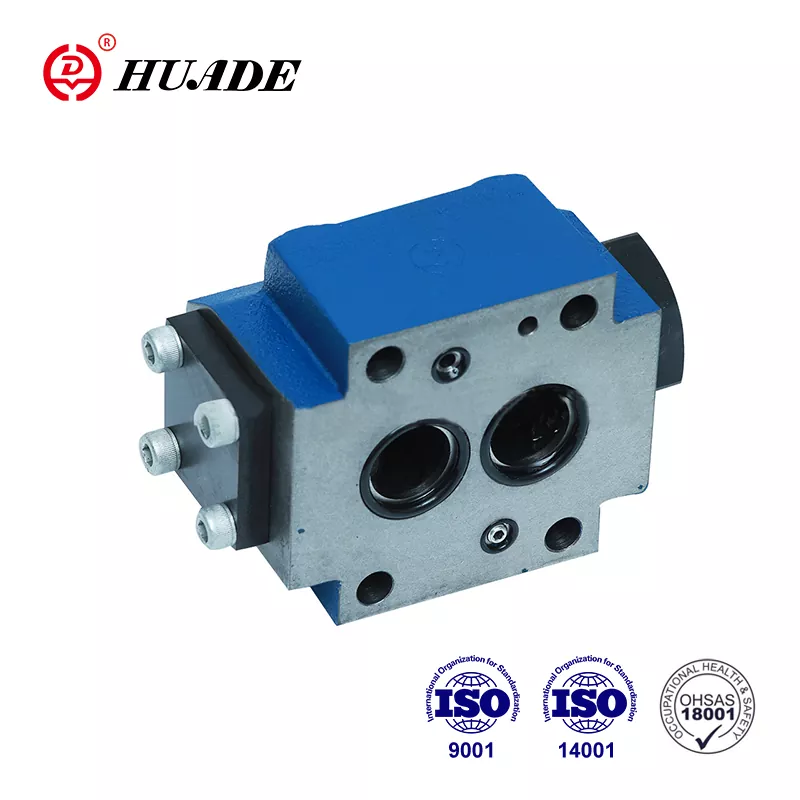

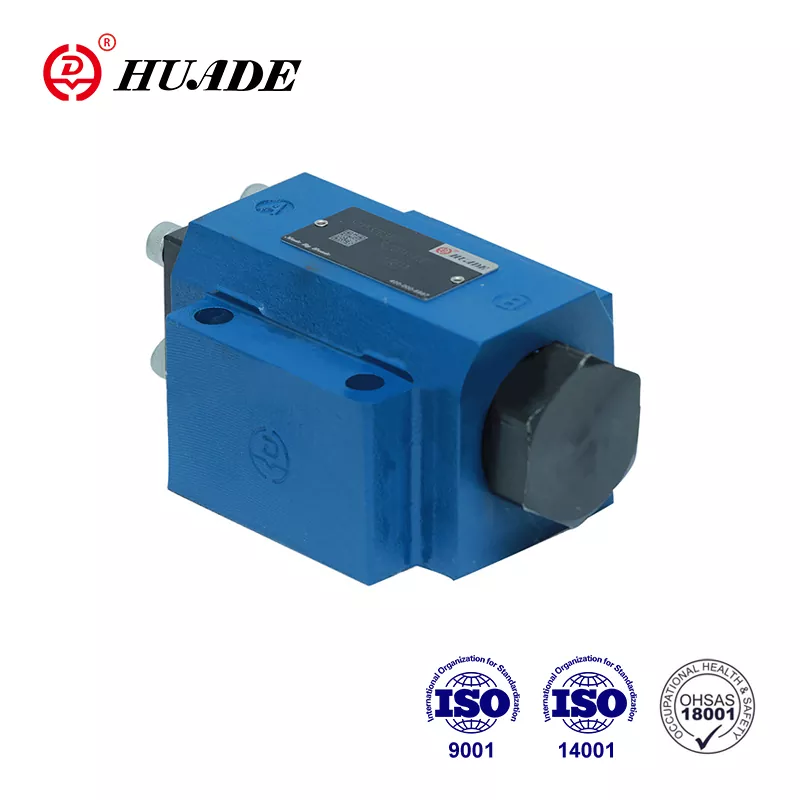

Hidrolik sistemlerle çalışırken her iki yönde de sıvı akışını kontrol etmek güvenlik ve performans açısından kritik hale gelir. Pilot kumandalı çek valf SV, açma komutu verilene kadar ters akışı bloke ederken bir yönde serbest akışa izin vererek tam da bu amaca hizmet eder. Bu akıllı valf tasarımı, yük tutma ve kontrollü serbest bırakmanın gerekli olduğu modern hidrolik uygulamalarda vazgeçilmez hale gelmiştir.
Pilot kumandalı çek valf SV, benzersiz kontrol mekanizmasıyla standart çek valflerden farklıdır. Geleneksel çek valfler basitçe geri akışı önlerken, SV versiyonu gerektiğinde engelleme işlevini geçersiz kılabilecek bir pilot kontrol portu ekler. Görünüşte basit olan bu ekleme, valfi pasif bir bileşenden aktif bir kontrol elemanına dönüştürür.
Temel Tasarımı Anlamak
Pilot kumandalı çek valf SV, birlikte çalışan birkaç temel bileşenden oluşur. Ana popet valfi, A portundan B portuna kadar olan ana akış yolunu yönetir. Sıvı bu yönde aktığında, basınç popeti bir hafif yayına doğru iterek neredeyse sınırsız geçişe izin verir. Basınç düşüşü, standart bir NG10 boyutlu valf için tipik olarak dakikada 100 litrede 4 bar civarında ölçülür.
Ters yön farklı bir hikaye anlatır. B portunda A portuna doğru geri akmaya çalışan basınç oluştuğunda, popet sızdırmazlık yüzeyine sıkı bir şekilde oturur. Sistem basıncı aslında bu sızdırmazlığın yaratılmasına yardımcı olur ve sıkıştırılmış yay ekstra kuvvet katar. Bu tasarım, maksimum 315 bar çalışma basıncında bile dakikada 0,1 mililitrenin altında sızıntı oranlarına ulaşır.
Pilot kontrol mekanizması, engelleme işlevini geçersiz kılmak için X bağlantı noktasını kullanır. Pilot basıncı kontrol pistonuna ulaştığında, karşıt yük basıncına rağmen ana popeti yuvasından itmeye yetecek kuvveti üretir. Güvenilir açma için gerekli pilot basıncı tipik olarak yük basıncının yaklaşık 5 bar üzerindedir.
Basınç Alanları Performansı Nasıl Belirler?
Pilot kumandalı çek valf SV'nin etkinliği büyük ölçüde valf içindeki farklı basınç alanları arasındaki ilişkiye bağlıdır. Mühendisler bu alanları A1'den A4'e kadar belirler ve her biri kuvvet dengesi denkleminde belirli bir amaca hizmet eder.
A1 Alanı, yük basıncına maruz kalan ana popet yüzünü temsil eder. 10 boyutlu bir valf için bu yaklaşık 1,33 santimetre karedir. A2 Alanı, tipik olarak A1'in dörtte biri büyüklüğündeki pilot popet yüzeyini gösterir. Kontrol pistonu alanı A3, yük basıncı ve yay geriliminden kaynaklanan birleşik kuvvetlerin üstesinden gelebilecek kadar büyük olmalıdır; daha küçük valfler için genellikle 2 ila 3,8 santimetre kare arasında olmalıdır.
Kuvvet dengesi vananın ne zaman açılacağını belirler. Yük basıncının A1 ve A2 arasındaki etkin alan farkı artı yay kuvvetiyle çarpımı, A3 alanına etki eden pilot basıncının üstesinden gelinmelidir. Bu matematiksel ilişki, değişen yük koşullarında öngörülebilir çalışmayı sağlar.
İki Ana Yapılandırma Türü
Pilot kumandalı çek valfler, her biri farklı devre gereksinimlerine uygun SV ve SL konfigürasyonlarına sahiptir. SV tipi, pilot bölmesinin A portuna havalandırma yaptığı dahili drenaj yönlendirme özelliğine sahiptir. Bu kompakt tasarım, A portu tanka veya düşük basınca bağlandığında iyi çalışır, kurulumu basit tutar ve harici bağlantıları en aza indirir.
SL konfigürasyonu, ayrı bir harici drenaj portu Y ekler. Bu düzenleme, A portu, pilot çalışmayı engelleyecek önemli bir basınç taşıdığında gerekli olur. Kontrol odası drenajını bağımsız olarak yönlendiren vana, önceden yüklenmiş veya basınçlı A portlarında bile güvenilir bir şekilde çalışır. A3'ten daha küçük olan halka şeklindeki alan A4, SL valflerinde etkin kontrol alanını belirler.
SV ve SL arasında seçim yapmak devre tasarımınıza bağlıdır. A portu atmosferik basınca yakın kalırsa, daha basit SV versiyonu genellikle yeterlidir. A portu ciddi bir basınç gördüğünde veya başka bir basınçlı bileşene bağlandığında, SL konfigürasyonu istenmeyen pilot müdahalesini önler.
Dekompresyon Özelliği
Standart pilotla çalıştırılan çek valfler, yüksek yük altında açıldığında önemli basınç artışları yaratabilir. Sıkışmış basıncın aniden serbest bırakılması, bileşenleri zorlayan ve gürültü yaratan hidrolik şoka neden olur. Bu sorunu çözmek için üreticiler A tipi dekompresyon varyantını geliştirdiler.
Dekompresyon mekanizması, ana popetin biraz önünde açılan küçük bir küresel vana içerir. Bu, kontrol hacminde kontrollü basınç düşüşüne olanak tanır ve genellikle basınç düşüşünü 50 bar'ın altında sınırlandırır. 10 boyutlu bir vana için kontrol hacmi yaklaşık 2,5 santimetreküptür ve tam açılmadan önce bu hacmin basıncının düşürülmesi gerekir.
Dekompresyon işlemi valf tepkisinde kısa bir gecikmeye neden olur ancak sistem stresini önemli ölçüde azaltır. Büyük silindirleri veya yüksek ataletli yükleri içeren uygulamalar bu özellikten özellikle yararlanır. Tepki süresi ile sorunsuz çalışma arasındaki denge, sistem tasarımı sırasında dikkatli bir şekilde değerlendirilmesini gerektirir.
Boyut Aralıkları ve Akış Kapasitesi
Pilot kumandalı çek valf SV serisi, ISO 5781 standartlarına uygun olarak 06'dan 32'ye kadar boyutları kapsar. Her boyut tanımı kabaca milimetre cinsinden nominal port çapının yaklaşık 1,6'ya bölünmesine karşılık gelir. Bu standardizasyon, mühendislerin vana kapasitesini ve montaj gereksinimlerini hızlı bir şekilde tahmin etmelerine yardımcı olur.
Boyut 06 ve 10 vanalar, 0,8 ila 1,8 kilogram ağırlığında, dakikada 150 litreye kadar akışları idare eder. Bu kompakt üniteler dar alanlara sığarken küçük ve orta boy silindirler için güvenilir yük tutma sağlar. 1,2 ila 2,5 santimetreküplük mütevazı kontrol hacmi, hızlı yanıt sürelerine olanak tanır.
Orta boy 16 ve 20, dakikada 150 ila 300 litrelik akışlara uygundur. Fiziksel boyutlar da buna bağlı olarak artıyor ve 20 boyutlu valflerin ağırlığı yaklaşık 7,8 kilogram oluyor. 5 ila 10,8 santimetreküplük daha büyük kontrol hacimleri daha fazla pilot yağı gerektirir ancak orantılı olarak daha büyük akış kuvvetleriyle başa çıkar.
25 ve 32 ebatlı vanalar, dakikada 550 litreye ulaşan akış kapasiteleriyle ağır hizmet uygulamalarına hizmet eder. Bu önemli valfler 8 ila 12 kilogram ağırlığındadır ve sağlam montaj gerektirir. 12 ila 19,27 santimetreküplük kontrol hacimleri, maksimum yük basıncına karşı bile yeterli pilot kuvveti sağlar.
Kurulumda Dikkat Edilmesi Gerekenler
Doğru montaj, uzun servis ömrü ve güvenilir çalışma sağlar. Pilot kumandalı çek valf SV, genellikle ISO 5781 arayüz standartlarına uygun bir alt plakaya monte edilir. Sızdırmazlık contasının etrafındaki sızıntı yollarını önlemek için montaj yüzeyi maksimum 1 mikrometre pürüzlülük gerektirir.
Vana gövdesini bozmadan uygun sızdırmazlık sağlamak için montaj cıvatalarının doğru şekilde sıkılması gerekir. Standart spesifikasyonlar, 0,14 sürtünme katsayısına sahip 75 newton-metre gerektirir. 10 boyutlu valfler, 50 milimetre uzunluğunda dört adet M10 cıvata kullanırken, 32 boyutlu valfler, 85 milimetre uzunluğunda altı adet M10 cıvata gerektirir. Eşit olmayan tork dağılımı montaj yüzeyini çarpıtabilir ve conta bütünlüğünü tehlikeye atabilir.
Pilotla çalıştırılan çek valfler için yön genellikle önemli değildir çünkü bunlar yerçekimi yerine basınç kuvvetlerine dayanır. Ancak montaj konumu, varsa ayar özelliklerine kolay erişime izin vermelidir. Harici hat yönlendirmesini en aza indirmek için boru bağlantılarını planlarken pilot ve drenaj portlarının konumunu göz önünde bulundurun.
Hidrolik Sıvı Gereksinimleri
Pilot kumandalı çek valf SV, HL veya HLP spesifikasyonlarını karşılayan standart mineral bazlı hidrolik yağlarla güvenilir şekilde çalışır. Çalışma viskozitesi saniyede 2,8 ila 500 milimetre kare arasında değişir, ancak optimum performans 40 santigrat derecede 16 ila 46 santistok arasında gerçekleşir. Düşük viskozite basınç düşüşünü azaltır ancak sızıntıyı artırabilir; yüksek viskozite ise bunun tersini yapar.
Sıcaklık sınırları conta malzemelerine bağlıdır. Standart nitril kauçuk contalar eksi 30 ile artı 80 santigrat derece arasındaki sıcaklıkları tolere eder ve çoğu endüstriyel ortam için uygundur. Yüksek sıcaklıklar veya sentetik sıvılar içeren uygulamalar, agresif ortamlara direnç gösterirken eksi 20 ila artı 80 derecelere kadar dayanabilen florokarbon contalardan yararlanır. HETG gibi biyolojik olarak parçalanabilen sıvılar sıklıkla florokarbon contalara da ihtiyaç duyar.
Sıvı temizliği valf ömrünü ve güvenilirliğini doğrudan etkiler. ISO 4406 20/18/15'in tavsiye edilen kirlilik seviyesi, 4 mikrometrenin üzerinde mililitre başına 5000'den fazla parçacık, 6 mikrometrenin üzerinde 1300 ve 14 mikrometrenin üzerinde 320'den fazla olmadığı anlamına gelir. Bosch Rexroth standardı RE 50070'e göre uygun filtreleme bu sınırları korur ve erken aşınmayı önler.
Yaygın Uygulama Senaryoları
İnşaat ekipmanları pilot kumandalı çek valfler için en büyük pazarlardan birini temsil etmektedir. Ekskavatör bom silindirleri, operatör kumandaları bıraktığında kolun düşmesini önlemek için güvenilir yük tutma gerektirir. Her silindir portuna takılan pilot kumandalı çek valf SV bu güvenlik fonksiyonunu sağlar. Operatör kontrol kolunu çalıştırdığında, yön valfinden gelen pilot basınç çek valfleri açarak kontrollü indirmeye olanak sağlar.
Enjeksiyon kalıplama makineleri bu valfleri kalıp sıkıştırma silindirlerini sabitlemek için kullanır. Genellikle 100 kilonewton'u aşan muazzam kuvvetler, sıfır sızıntılı yük tutmayı gerektirir. Yedekli konfigürasyondaki pilot kumandalı iki çek valf, EN ISO 13849 standartlarına göre güvenlik kategorisi 3'ü karşılar. Bir valf arızalanırsa ikincisi, bakım sorunu çözene kadar yük desteğini sürdürür.
Kaldırma ekipmanı uygulamaları, yükün düzgün bir şekilde indirilmesi için pilotla çalıştırılan çek valfleri akış kontrol valfleriyle birleştirir. Çek valf kontrolsüz düşüşü önlerken, ayrı bir kısma valfi serbest bırakma oranını ölçer. Bu düzenleme, vinç ve vinç güvenlik sistemlerine ilişkin ANSI B30.5 gerekliliklerini karşılar. Pilot sinyali operatörün kontrol valfinden gelir ve her türlü indirme hareketinden önce bilinçli eylemin gerçekleşmesini sağlar.
Performans Özellikleri
Pilot kumandalı çek valf SV boyunca serbest akış yönündeki basınç düşüşü, boyuta ve akış hızına göre değişir. Dakikada 400 litreden geçen 32 boyutlu bir valf tipik olarak yaklaşık 20 bar basınç kaybı gösterir. Bu nispeten düşük direnç, yüklerin sık sık yukarı ve aşağı hareket ettirildiği normal çalışma sırasında valfin verimli olmasını sağlar.
Pilot basınç oranı kontrol özelliklerini belirler. Dekompresyonsuz valfler için, açılmayı garanti etmek için pilot basıncı, yük basıncı artı 2 ila 5 bar'a eşit olmalıdır. Dekompresyon versiyonları, akış hızına ve valf durumuna bağlı olarak artı veya eksi 10 barlık dağılım bandıyla daha fazla çeşitlilik gösterir. Bu varyasyon, ana popet hareket etmeden önce küresel vananın basıncı boşaltması nedeniyle aşamalı açılma sürecini yansıtır.
Hızlı yük bırakma gerektiren uygulamalarda tepki süresi önemlidir. Pilot basıncın uygulanması ile tam akışın sağlanması arasındaki zaman aralığı, kontrol hacmine ve pilot akış kapasitesine bağlıdır. Daha küçük vanalar 50 milisaniyenin altında tepki verirken, daha büyük üniteler 100 ila 200 milisaniye gerektirebilir. Dekompresyon eklenmesi bu süreleri biraz artırır ancak çoğu endüstriyel kullanım için kabul edilebilir kalır.
Çatlama Basıncı Seçenekleri
Pilot kumandalı çek valf SV'deki yay ön yükü, serbest akış yönündeki çatlama basıncını belirler. Üreticiler genellikle dört standart seçenek sunar: daha küçük boyutlar için 1,5, 3, 6 ve 10 bar veya daha büyük vanalar için 2,5, 5, 7,5 ve 10 bar. Bu ayarlanabilir özellik, vananın belirli devre gereksinimlerine göre eşleştirilmesine olanak tanır.
Daha düşük çatlama basınçları normal çalışma sırasında enerji kaybını en aza indirir ancak yüksek yük altında hafif geri sızıntıya izin verebilir. Mutlak sızdırmazlık performansı yerine verimliliğe öncelik veren uygulamalar genellikle 1,5 veya 2,5 bar ayarlarını belirtir. Azalan yay kuvveti ayrıca valfi ters yönde açmak için daha az pilot basıncına ihtiyaç duyulduğu anlamına gelir.
Daha yüksek çatlama basınçları, aşırı koşullar altında sızdırmazlığı iyileştirir ve basınç dalgalanmalarından kaynaklanan istenmeyen açılmaları önler. Ağır inşaat ekipmanları ve güvenlik açısından kritik uygulamalar sıklıkla 6 veya 10 bar ayarlarını kullanır. Daha güçlü yay kuvveti conta arızasına karşı ek güvenlik sağlar ancak hem ileri basınç düşüşünü hem de gerekli pilot basıncını artırır.
Alternatif Valf Tipleriyle Karşılaştırma
Basit çek valflerin maliyeti, pilotla çalıştırılan versiyonlara göre önemli ölçüde daha düşüktür ancak ters açılma özelliği yoktur. Yük altında dakikada 5 ila 10 mililitrelik sızıntı oranları, uzun süreli konum tutma gerektiren uygulamalar için kabul edilemez. Pilot kumandalı çek valf SV, kontrollü salma işlevselliği eklerken sızıntı performansını elli kat artırır.
Dengeleme valfleri, entegre basınç tahliyesi ve akış kontrolü ile benzer yük tutma olanağı sunar. Bu valfler, yerçekiminin harekete yardımcı olduğu dikey silindirler gibi aşırı çalışan yükler için iyi çalışır. Bununla birlikte, genellikle pilotla çalıştırılan çek valflerden daha pahalıdırlar ve her iki yönde de ek basınç düşüşüne neden olurlar. Pilot kumandalı çek valf SV, tek yönde serbest akışın önemli olduğu durumlarda üstün performans gösterir.
Çift pilotla çalıştırılan çek valfler, güvenlik açısından kritik uygulamalar için yedek yük tutma sağlar. Her bir valf bağımsız olarak tam yükü destekleyerek daha yüksek güvenlik kategorilerini karşılayabilir. Artan maliyet ve karmaşıklık, yalnızca düzenlemelerin veya risk değerlendirmesinin fazlalık gerektirdiği durumlarda anlamlıdır. Tek pilotla çalıştırılan çek valfler, uygun boyutlandırıldığında ve bakımı yapıldığında çoğu endüstriyel uygulama için yeterlidir.
Ebatlama ve Seçim Süreci
Doğru pilot kumandalı çek valf SV boyutunun belirlenmesi akış gereksinimleriyle başlar. Eş zamanlı işlemler de dahil olmak üzere, her iki yönde vanadan geçen maksimum akış hızını hesaplayın. Bu akışı kabul edilebilir basınç düşüşüyle (serbest akış yönü için genellikle 20 bar'ın altında) idare eden bir vana boyutu seçin.
Çalışma basıncının vananın maksimum 315 bar değeri dahilinde kaldığını doğrulayın. Güvenlik faktörlerini ekleyin ve hızlı valf kapanmasından veya pompanın durmasından kaynaklanan basınç artışlarını göz önünde bulundurun. Tutarlı açılma performansı sağlamak için pilot basınç kaynağının maksimum yük basıncının en az 5 bar üzerinde güvenilir bir şekilde sağlaması gerekir.
A bağlantı noktası koşullarına göre SV ve SL yapılandırmaları arasında seçim yapın. Bu bağlantı noktası tanka bağlanırsa veya basınçsız kalırsa daha basit SV tasarımı iyi çalışır. A portu önemli bir basınç taşıdığında veya diğer bileşenleri beslediğinde, harici tahliyeli SL versiyonunu belirtin. Y portunu yeterli büyüklükteki borular aracılığıyla tanka yönlendirin.
Potansiyel basınç şokunu değerlendirerek dekompresyonun gerekli olup olmadığına karar verin. Büyük sıkıştırılmış hacimlere veya hassas bileşenlere sahip sistemler, A tipi versiyondan yararlanır. Hafif tepki gecikmesi, tipik endüstriyel çevrimlerde nadiren sorunlara neden olur. Dekompresyonsuz standart versiyonlar daha az maliyetlidir ve şok yüklemenin sorun olmadığı uygulamalar için daha hızlı yanıt verir.
Sipariş Kodlarını Okuma
Üreticiler pilotla çalıştırılan çek valf konfigürasyonlarını belirlemek için sistematik tanımlama kodları kullanır. SV 10 PA1-4X gibi tipik bir kod farklı öğelere ayrılır. İlk harfler vana tipini, dahili drenaj için SV'yi veya harici drenaj için SL'yi belirtir. Aşağıdaki sayı, bu durumda 10 olan boyut tanımını göstermektedir.
Bir sonraki konum, P'nin alt plakayı ve G'nin dişli bağlantı noktalarını ifade ettiği montaj stilini gösterir. Dekompresyon dahil olduğunda A harfi görünür, aksi takdirde bu konum boştur. Sayı, artan yay ön yükü seçeneklerine karşılık gelen 1'den 4'e kadar çatlama basıncı seçimini temsil eder.
4X son eki, mevcut seri neslini tanımlar ve tasarım iyileştirmelerini ve güncellenen özellikleri belirtir. Sondaki eğik çizgi genellikle conta malzemesi gibi ek seçeneklerden önce gelir; V standart nitril yerine florokarbonu belirtir. Bu kuralları anlamak, gereksinimlerin tedarikçilerle tam olarak iletilmesine yardımcı olur ve doğru konfigürasyonun alınmasını sağlar.
Bakım Gereksinimleri
Düzenli denetim, pilotla çalıştırılan çek valflerin güvenilir bir şekilde çalışmasını sağlar. Her 5000 çalışma saatinde bir, hidrolik sıvısı kirlilik seviyelerini kontrol edin ve temizlik ISO 4406 20/18/15'i aşıyorsa filtre elemanlarını değiştirin. Düşük sıvı kalitesi contanın aşınmasını hızlandırır ve aşındırıcı parçacıkların oturma yüzeylerine zarar vermesine olanak tanır.
Valf gövdesi etrafındaki dış sızıntı genellikle contanın bozulmasının değiştirilmesi gerektiğini gösterir. İç sızıntı, valfin konumunu koruması gerektiğinde kademeli yük kayması olarak kendini gösterir. Popet oturma yüzeyini aşınma veya kirlenme açısından incelemek için valfi çıkarın ve parçalarına ayırın. Hafif cilalama küçük hasarlarda sızdırmazlığı yeniden sağlayabilir, ancak derin çizikler popetin değiştirilmesini gerektirir.
Pilot kontrol sorunları, yavaş açılma veya yüklerin serbest bırakılmaması şeklinde kendini gösterir. Çalışma sırasında bir basınç göstergesi kullanarak yeterli pilot basıncının X portuna ulaştığını doğrulayın. Düşük basınç, yetersiz pilot hatlarından, aşırı uzunluktan veya kısıtlamalardan kaynaklanabilir. Pilot popetini ve kontrol pistonunu kirlenme veya yapışmaya neden olabilecek hasar açısından inceleyin.
Yaygın Sorunları Giderme
Pilot kumandalı bir çek valf SV engelleme yönünde sızıntı yaptığında, çeşitli nedenler araştırılmayı hak eder. Popet ile oturak arasına giren kir parçacıkları tam kapanmayı engeller. Sistemin temiz yağla yıkanması bazen kalıntıların yerinden çıkmasına neden olur, ancak sistemin sökülmesi ve kapsamlı bir şekilde temizlenmesi gerekebilir. Tekrarını önlemek için sıvı filtrelemesinin teknik özellikleri karşıladığını doğrulayın.
Tekrarlanan darbelerden veya kavitasyon hasarından kaynaklanan popet yuvası aşınması, temizliğin düzeltemeyeceği sızıntı yolları oluşturur. Bakım sırasında oturma yüzeylerini erozyon veya mekanik hasar belirtileri açısından inceleyin. Çoğu valf için yuva değiştirme bileşenleri mevcuttur, ancak büyük hasarlar valfin tamamen değiştirilmesini gerektirebilir. Dekompresyon tipi valflerin takılması, erken aşınmaya neden olan darbe kuvvetlerini azaltır.
Yeterli pilot basıncına rağmen açılmayan valfler genellikle kontrol pistonunun kirlenmesinden zarar görür. Sıvı bozulmasından veya yutulan kirden kaynaklanan çamur oluşumu piston hareketini kısıtlayabilir. Solvent temizlemeyle komple sökme işlemi genellikle işlevi geri yükler. Kirlenme oluşumunu önlemek için sıvı filtrelemeyi iyileştirmeyi ve değişim aralıklarını kısaltmayı düşünün.
Güvenlik Hususları
Pilot kumandalı çek valf SV, birçok uygulamada kritik güvenlik işlevlerine hizmet eder. Arıza, yükün kontrolsüz şekilde inmesine, ekipmanın hasar görmesine veya operatörün yaralanmasına neden olabilir. Güvenlik açısından kritik devreler, makine güvenliği için EN ISO 13849 gibi geçerli standartlara uygun olarak yedek valfler veya yedekleme sistemleri içermelidir.
Düzenli fonksiyonel testler, gerçek yük koşulları altında düzgün çalışmayı doğrular. Bu, sürüklenmeyi veya beklenmeyen hareketi izlerken yükün döndürülmesini içerir. Ekipmanı tekrar hizmete sokmadan önce test sonuçlarını belgeleyin ve anormallikleri araştırın. Performansı düşen valfleri, tam bir arıza oluşmadan önce değiştirin.
Pilot basınç kaybı, yükün istenmeyen şekilde serbest kalmasına neden olabileceğinden önemli bir tehlike oluşturur. Tüm normal işlemler sırasında pilot basıncının mevcut kalmasını sağlayacak devreler tasarlayın. Daha fazla güvenilirlik için ana sistemden bağımsız olarak ayrı pilot basınç kaynakları kullanmayı düşünün. Pilot basıncı güvenli minimum değerlerin altına düştüğünde operatörleri uyarmak için basınç anahtarlarını takın.
Ekonomik Hususlar
Pilot kumandalı çek valf SV'nin maliyeti, basit çek valflerden yaklaşık iki ila üç kat daha fazladır ancak önemli ölçüde daha iyi performans sağlar. Bu üstün fiyat, hassas kontrol, minimum sızıntı ve daha uzun hizmet ömrü sağlar. Güvenilir yük tutma gerektiren uygulamalar için artan maliyet, alternatiflere kıyasla sağlam bir yatırımı temsil eder.
Daha büyük vana boyutları daha büyük fiyat farklılıkları gösterir. Dekompresyonlu ve harici tahliyeli 32 boyutlu bir valf, aynı boyutlu temel bir çek valfin maliyetinin on katını aşabilir. Ancak pilotla çalıştırılan tasarım, dengeleme valfleri veya ayrı kilitleme mekanizmaları gibi ek bileşenlere olan ihtiyacı ortadan kaldırabilir. Bireysel bileşen fiyatları yerine toplam sistem maliyetini değerlendirin.
Enerji verimliliği vananın kullanım ömrü boyunca işletme maliyetlerini etkiler. Serbest akış yönündeki düşük basınç kaybı, birçok alternatife kıyasla güç tüketimini azaltır. Sistem basıncının dakikada 100 litreye 5 bar düşürülmesi, sürekli olarak yaklaşık 100 watt tasarruf sağlar. Bu tasarruflar, sık sık döngü yapılan uygulamalarda önemli ölçüde birikir.
Çevresel Uyumluluk
Modern pilotla çalıştırılan çek valfler, çevre koruma açısından popülerlik kazanan biyolojik olarak parçalanabilen hidrolik sıvıları barındırır. HETG spesifikasyonlarını karşılayan sıvılar (bitkisel yağ bazlı), standart nitril yerine florokarbon contalar gerektirir. Bu uyumluluk, performans veya güvenilirlikten ödün vermeden çevreye duyarlı operasyonlara olanak tanır.
Aşırı sıcaklıklar, akışkan viskozitesi değişiklikleri ve conta malzemesi özellikleri yoluyla valf çalışmasını etkiler. Soğuk ortamlar viskoziteyi artırır, basınç düşüşlerini artırır ve potansiyel olarak tepkiyi yavaşlatır. Florokarbon contalar, soğuk hava uygulamaları için düşük sıcaklıkları nitrilden daha iyi tolere eder. Yüksek sıcaklıklar viskoziteyi azaltır ve contanın bozulmasını hızlandırarak daha kısa servis aralıkları gerektirir.
Aşındırıcı ortamlar, standart çinko kaplamanın ötesinde özel yüzey işlemleri gerektirebilir. Denizcilik uygulamaları genellikle sert anotlama veya özel kaplamalar yoluyla ek korozyon koruması gerektirir. Yeterli korumayı ve beklenen ömrü sağlamak amacıyla zorlu hizmetlere yönelik vanaları seçerken üreticilerle çevre koşullarını tartışın.
Gelecekteki Gelişmeler
Sensör entegrasyonu, pilotla çalıştırılan çek valfler için yeni ortaya çıkan bir trendi temsil ediyor. Yerleşik basınç dönüştürücüler yük basıncını, pilot basıncını ve sızıntıyı gerçek zamanlı olarak izleyebilir. Bu veriler, tamamen arızalanmadan önce bozulmayı tanımlayarak öngörücü bakımı mümkün kılar. Kablosuz bağlantı, büyük kurulumlarda kritik vanaların uzaktan izlenmesine olanak tanıyacaktır.
Gömülü mikroişlemcilere sahip akıllı vanalar, çalışma koşullarına göre özellikleri otomatik olarak ayarlayabilir. Yük ağırlığına göre uyarlanan değişken kırma basıncı, güvenliği korurken verimliliği optimize edebilir. Kendi kendine teşhis yetenekleri, bakım personelini gelişen sorunlara karşı uyaracak ve sorun giderme prosedürlerini yönlendirecektir.
Malzeme bilimindeki gelişmeler, daha iyi sızdırmazlık performansı ve daha uzun hizmet ömrü vaat ediyor. Yeni polimer bileşikleri daha iyi aşınma direnci ve daha geniş kimyasal uyumluluk sunar. Özel kaplamalar sürtünmeyi azaltır ve parçacıkların yapışmasını önler. Bu gelişmeler, belirli akış kapasiteleri için potansiyel olarak vana boyutunu azaltırken güvenilirliği artıracaktır.
Çözüm
Pilot kumandalı çek valf SV, güvenilir yük tutma ve kontrollü serbest bırakma gerektiren hidrolik sistemler için temel kontrolü sağlar. Benzersiz tasarımı, çek valflerin engelleme özelliğini yön valflerinin kontrol edilebilirliğiyle birleştirir. Çalışma prensiplerini, uygun boyutlandırmayı ve bakım gerekliliklerini anlamak başarılı uygulamayı garanti eder.
Uygun konfigürasyonun seçilmesi, akış hızı, basınç seviyeleri ve devre tasarımı dahil olmak üzere sistem gereksinimlerinin dikkatli bir şekilde analiz edilmesini gerektirir. Standart SV ve harici drenaj SL versiyonları arasındaki seçim, port A koşullarına bağlıdır. Dekompresyon özellikleri, basınç şokuna duyarlı uygulamalara fayda sağlar. Malzeme seçenekleri çeşitli akışkanlara ve çevre koşullarına uyum sağlar.
Düzenli bakım ve inceleme, vananın hizmet ömrü boyunca performansını korur. Sıvı kalitesinin izlenmesi, sızıntının kontrol edilmesi ve pilot işlevin doğrulanması sorunları erkenden yakalar. Güvenlik açısından kritik uygulamalar, test ve dokümantasyona özellikle dikkat edilmesini gerektirir. Pilot kumandalı çek valfler, doğru uygulama ve özenle, ekipmanı ve personeli koruyan, yıllarca güvenilir hizmet sunar.
