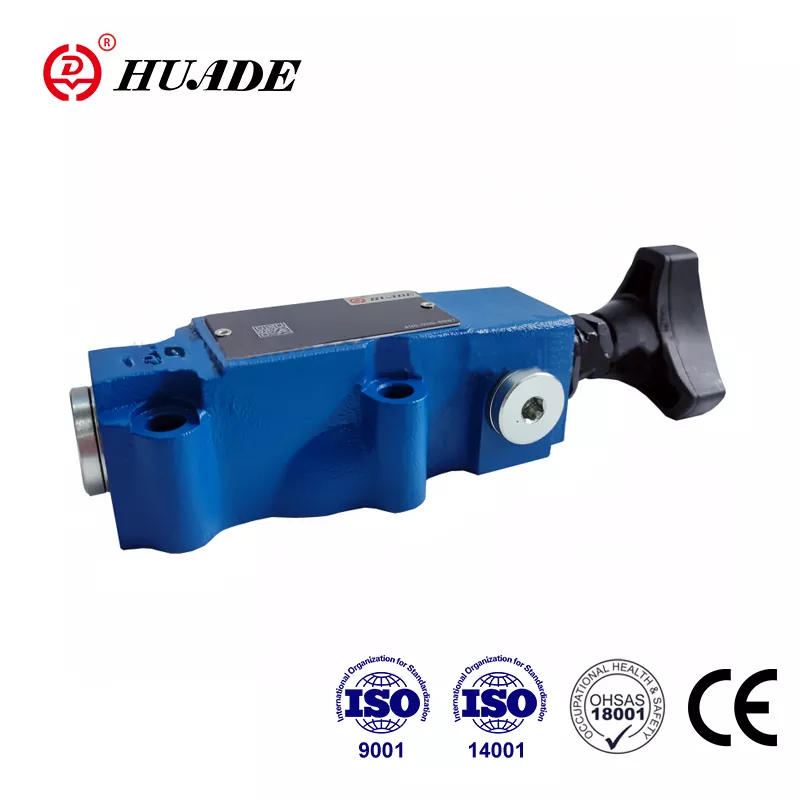

Beijing Huade Hidrolik Endüstriyel Grubu, hidrolik ürün ve ekipmanların tasarımı, üretimi ve servisi konusunda uzmanlaşmış tanınmış bir devlete ait şirkettir. DBWT tahliye vanası Rexroth® tarafından sunulan ürünlerin yerini alabilir. Fabrika ISO9001, ISO14001 ve OH SAS18001'i geçti. Huade Hydraulic, hidrolik valflerin yüksek kalitesini sağlamak için iyi bir denetim sistemine sahiptir. Fabrikada dünyanın her yerinden ithal edilen 750'den fazla gelişmiş üretim ekipmanı faaliyet göstermektedir. Her basınç valfi, sahteciliğe karşı işaretler iliştirilmiş olarak su geçirmez plastik torbalar ve standart kartonlarla paketlenecektir. Huade® hidrolik ürünleri, savunma ekipmanlarının modernizasyonunu teşvik etmek için askeri endüstride yaygın olarak kullanılmaktadır.
|
Teknik veriler |
||
|
Basınç sıvısı |
Mineral yağ (NBR conta için) veya fosfat ester (FPM conta için) |
|
|
Sıcaklık aralığı（°C） |
-30~+80 |
|
|
Viskozite aralığı (mm2/s) |
10~800 |
|
|
maksimum akış (L/dak) |
3 |
|
|
maks. çalışma basıncı (MPa) |
31.5 |
|
|
maks. Basıncın ayarlanması (MPa) |
10 veya 31,5'a kadar |
|
|
Geri basınç |
DDT (MPa) |
|
|
DBWT (MPa) |
10'a kadar (AC);16'ya kadar (DC) |
|
|
Pilot valf |
bkz. yön valfi WE5 |
|
Özellikler:
▶ uzun mesafeli uzaktan kumanda
▶ alt plaka montajı
▶ üç ayar elemanı:
▶ Döner düğme
▶ Altıgen. koruyucu kapaklı başlı vida
▶ Ölçekli kilitlenebilir döner düğme
Başvuru:
DBWT Tipi, elektrikle çalışan vanayı çalıştırarak sistemin basıncını ve tahliyesini uzaktan kontrol etmek için uygulanır.
DBWT tipi uzaktan kumandalı basınç valfleri, pilotla çalıştırılan basınç tahliye valfleridir.
DBWT tipi esas olarak ana valf (1), ana makara (2), valf yuvası (3), elektrikle çalıştırılan valf (5) ve ayardan (6) oluşur.
Basınç tahliye vanası DBWT'nin yapısı ve sembolleri
1. Sıvı filtrelenmelidir. Minimum filtre inceliği 20 ㎛'dir.
2. Tankın sızdırmazlığı sağlanmalı ve hava girişine hava filtresi takılmalıdır.
3. Fabrikadan çıkarken alt plakası olmayan ürünler, ihtiyaç duyulması halinde lütfen özel olarak sipariş verin.
4.Vana sabitleme vidaları yüksek yoğunluk seviyesinde (sınıf 10.9) olmalıdır. Lütfen bunları örnek kitapta listelenen parametrelere göre seçin ve kullanın.
5. Vanaya bağlı yüzeyin pürüzlülüğü gerekli yüzey pürüzlülüğünün 0,8 olması gerekmektedir.
6. Birleşme parçasının yüzey kalitesi 0,01/100 mm olmalıdır.
